BY89S/450Series Gabungan Pintar Kapasitor Kuasa Voltan Rendah Pampasan Peranti Kapasitor Kuasa Pampasan Tiga Fasa 450V
Spesifikasi Kapasitor
| Projek | Parameter | |
| baik hati | BY89S/450-30+30 | |
| Kaedah pampasan | Pampasan bersama tiga fasa | |
| Kapasiti setiap kumpulan kapasitor（jumlah kapasiti）（kvar） | 30-30 | |
| Terma Operasi Normal | Suhu Bekerja | -25℃~+55℃ |
| Kelembapan Relatif | 20%~90% pada 40℃ | |
| Sikap | ≤2000m | |
| Bekalan Kuasa Operasi | Voltan Kerja | AC250V |
| Turun Naik Voltan | ±20% | |
| Kekerapan Operasi | 50±1.5Hz | |
| Pelesapan Kuasa | ≤3VA | |
| Perbezaan Ketepatan Pengukuran | Voltan dan Arus | 0.5% |
| kuasa | 1.0% | |
| Faktor Tenaga | ±0.01 | |
| Suhu | ±1℃ | |
| Masa Perlindungan | Masa Menyekat | 5~60s |
| Masa pemotongan kapasitor | 1s | |
| Pampasan kuasa reaktif | Bilangan Maksimum Peranti Bersambung | 31unit dengan pengawal |
| 12unit tanpa pengawal | ||
| Keadaan keselamatan elektrik | Rintangan Penebat Litar Utama | Ujian voltan 2500V(1min) |
| Kesinambungan litar perlindungan | Semua komponen pembumian dikehendaki mempunyai sambungan elektrik yang selamat dengan skru pembumian | |
| Langkah-langkah Perlindungan Keselamatan | Selongsong peranti, apa-apa komponen logam yang boleh ditenagakan, dan asas logam unsur elektrik yang memerlukan pembumian hendaklah disambungkan secara elektrik ke skru pembumian | |
| Tahap perlindungan | IP30 | |
| Persampelan dan perlindungan litar kawalan | Litar semasa untuk kawalan pensampelan terbina dalam dalam peranti menggunakan komponen pendawaian khusus, dengan sambungan tanah yang boleh dipercayai pada satu hujung | |
Maksud Model

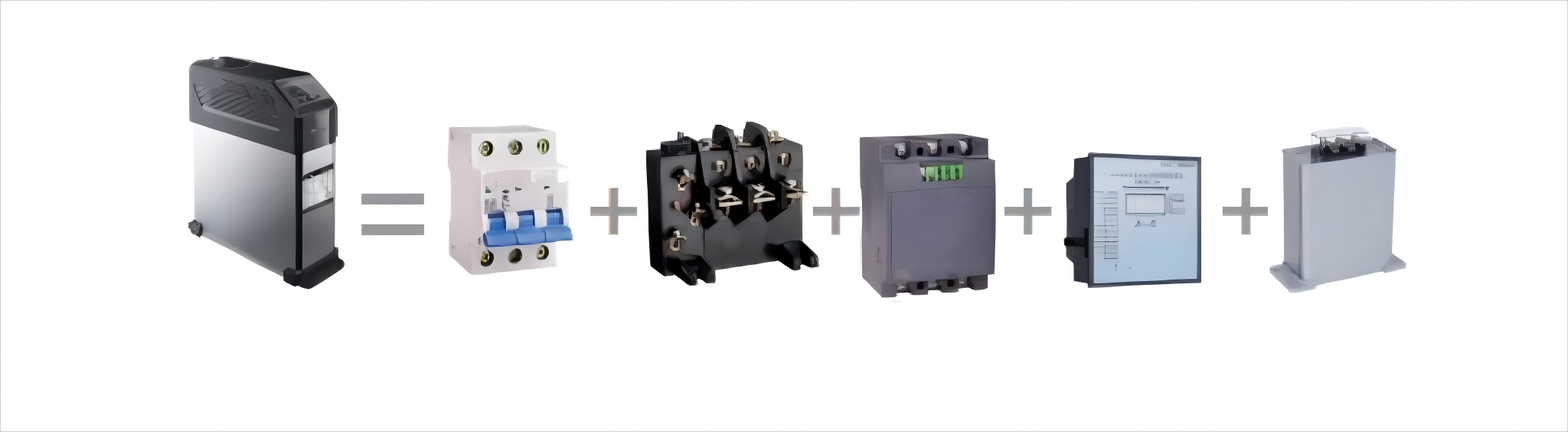

Gambarajah Skema Struktur Kapasitor Pintar
Struktur kapasitor pintar adalah modular. Komponen dalam modul kapasitor pintar ialah kapasitor berkualiti tinggi, reaktor, modul pengukuran dan kawalan pintar, modul pensuisan, modul perlindungan talian dan modul antara muka mesin manusia. Reka bentuk modular membolehkan fleksibiliti dan kecekapan kepada kapasitor pintar dalam fungsinya. Fungsi setiap modul diterangkan seperti berikut:
- Kapasitor Berkualiti Tinggi: Kapasitor berkualiti tinggi ialah komponen utama kapasitor pintar yang beroperasi sebagai peranti yang menyimpan dan melepaskan tenaga elektrik. Pampasan kuasa reaktif oleh kapasitor berkualiti tinggi dilakukan untuk faktor kuasa yang lebih baik, mengurangkan kehilangan kuasa, dan kestabilan dan kecekapan sistem kuasa. Kapasitor berkualiti tinggi mempunyai jangka hayat yang panjang dan tahan voltan dengan mudah.
- Reaktor: Reaktor mengehadkan kuasa arus dan reaktif. Ia sering digunakan bersama-sama dengan kapasitor dalam litar LC untuk mengimbangi kuasa reaktif pada grid kuasa, yang membantu menghalang penjanaan harmonik dan meningkatkan kestabilan voltan sistem. Reaktor juga menyelamatkan kapasitor daripada lebihan arus dan voltan lampau.
- Modul Pengukuran dan Kawalan Pintar: Bahagian sisi kapasitor pintar terdiri daripada modul pengukuran dan kawalan yang bertanggungjawab untuk pemantauan berterusan beberapa parameter penting seperti voltan, arus, faktor kuasa dan suhu. Modul ini memperoleh data dan memprosesnya supaya maklum balas menjadi sedia pintar untuk tindak balas masa nyata dalam mengoptimumkan keadaan operasi kapasitor dan memaksimumkan prestasi sistem.
- Modul Pensuisan: Modul pensuisan mengawal sambungan atau pemotongan kapasitor sama ada dengan cara manual atau automatik bergantung pada keadaan dalam grid kuasa dan arahan modul kawalan. Modul ini memastikan bahawa kapasitor boleh digunakan hampir serta-merta apabila keperluan timbul untuk mencapai pampasan kuasa reaktif dinamik.
- Modul Perlindungan Talian: Modul perlindungan bertanggungjawab memantau dan melindungi sistem kapasitor dan semua sambungannya. Jika atau apabila keadaan tidak normal muncul pada talian, seperti lebihan arus, voltan lampau, litar pintas, atau pemanasan, modul perlindungan akan memutuskan bekalan kuasa, sekali gus mengelakkan kerosakan selanjutnya pada komponen, serta sebarang bahaya keselamatan.
- Antara Muka Manusia-Mesin: Antara muka manusia-mesin membentuk antara muka interaktif untuk pengguna dan kapasitor pintar. Melalui antara muka khusus ini, pengguna boleh, selain operasi lain, melihat data masa nyata, menetapkan parameter, memantau status peranti dan menjalankan diagnosis kerosakan. Antara muka mesin manusia ini mengandungi skrin paparan dan butang kawalan, yang menjadikannya mesra pengguna.
Kapasitor pintar mendapat pengurusan kuasa yang cekap, pemantauan berterusan, dan pelarasan kendiri melalui modul ini yang bekerjasama dan dengan itu meningkatkan prestasi sistem kuasa.
Kesan tindakan voltan kapasitor pintar dalam sistem kuasa merangkumi
Peningkatan Faktor Kuasa: Kapasitor pintar meningkatkan faktor kuasa dengan membekalkan kuasa reaktif dan menurunkan permintaan kuasa reaktif daripada sistem. Oleh itu, voltan dinaikkan lagi di bawah beban tinggi dan mengatasi kesan penurunan voltan.
Penstabilan voltan: Kapasitor pintar bertindak balas pantas kepada gangguan dalam beban, mengimbangi sisihan dalam kuasa reaktif, dan mengekalkan kestabilan voltan dalam grid kuasa. Tindak balas pantas ini menghalang berlakunya overshoot voltan atau undershoot mengekalkan fungsi stabil sistem kuasa.
Sekat turun naik voltan: Turun naik beban dalam sistem kuasa boleh menyebabkan turun naik voltan. Kapasitor pintar diperkenalkan untuk menyekat turun naik voltan melalui pampasan dinamik, dengan itu melicinkan keluaran voltan, yang seterusnya mengurangkan tekanan peralatan.
Pengurangan kehilangan voltan: Kapasitor pintar menambah kuasa reaktif untuk menambah baik faktor kuasa dan dengan itu boleh mengurangkan kehilangan voltan yang berlaku dalam talian penghantaran, mengakibatkan kecekapan penghantaran tenaga elektrik yang lebih baik.
Bantuan untuk akses tenaga boleh diperbaharui: Apabila disepadukan ke dalam grid elektrik, kapasitor pintar menyokong keseimbangan dalam kuasa reaktif dalam grid untuk memastikan voltan kekal dalam had yang boleh diterima dan penggunaan optimum tenaga boleh diperbaharui.
Apakah itu pampasan serentak tiga fasa
Pampasan bersama dalam sistem tiga fasa. Pampasan reaktif adalah kaedah yang diikuti. Dengan pampasan bersama litar tiga fasa dalam sistem kuasa tiga fasa melalui peranti pampasan, ini bermakna sekali gus, bank kapasitor yang dikongsi digunakan untuk mengimbangi secara seragam kuasa reaktif beban tiga fasa: kes yang berkaitan adalah untuk apa yang berlaku. Penggunaan mod ini sesuai dalam kes di mana keadaan berlaku sedemikian rupa sehingga beban secara relatifnya seimbang merentas tiga fasa bekalan. Struktur ringkas, kos rendah dan penyelenggaraan yang mudah adalah ciri ciri bentuk pampasan ini. Prinsip Teras：
Pampasan Bersatu
Dalam mod pampasan bersama ini, peranti pampasan tiga fasa, seperti bank kapasitor, disambungkan terus selari dengan bekalan tiga fasa. Bahagian kawalan mengenal pasti keperluan keseluruhan untuk kuasa reaktif ke dalam sistem dan menguruskan kapasiti dalam jumlah yang sama untuk sumber pemampasan bersama.
Andaian Mengimbangi
Diandaikan sebagai kes bahawa beban tiga fasa akan menjadi satu simetri, katakan, motor atau transformer tiga fasa, dengan keputusan bahawa permintaan untuk kuasa reaktif adalah hampir sama untuk tiga fasa, dan pampasan bersama boleh membuat peningkatan faktor biasa dalam faktor kuasa.

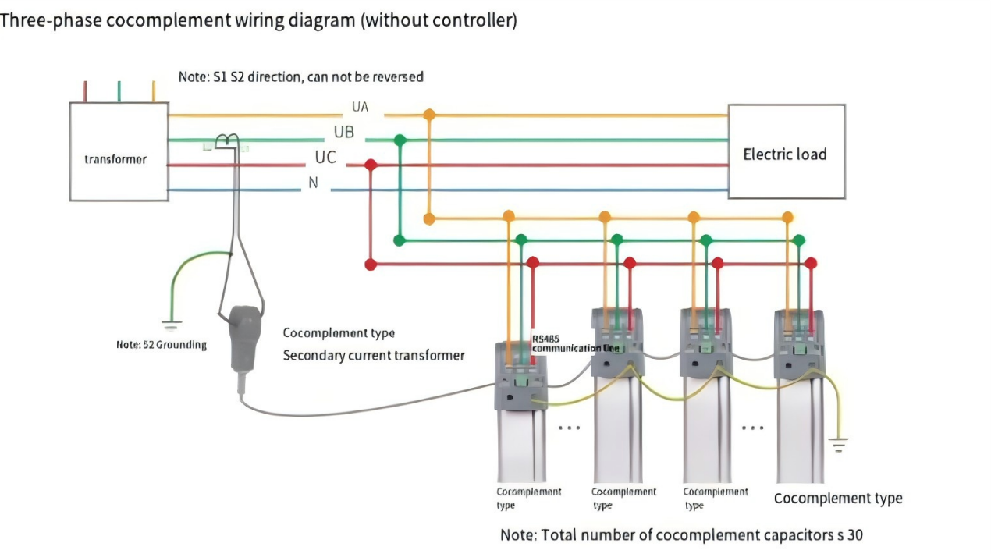

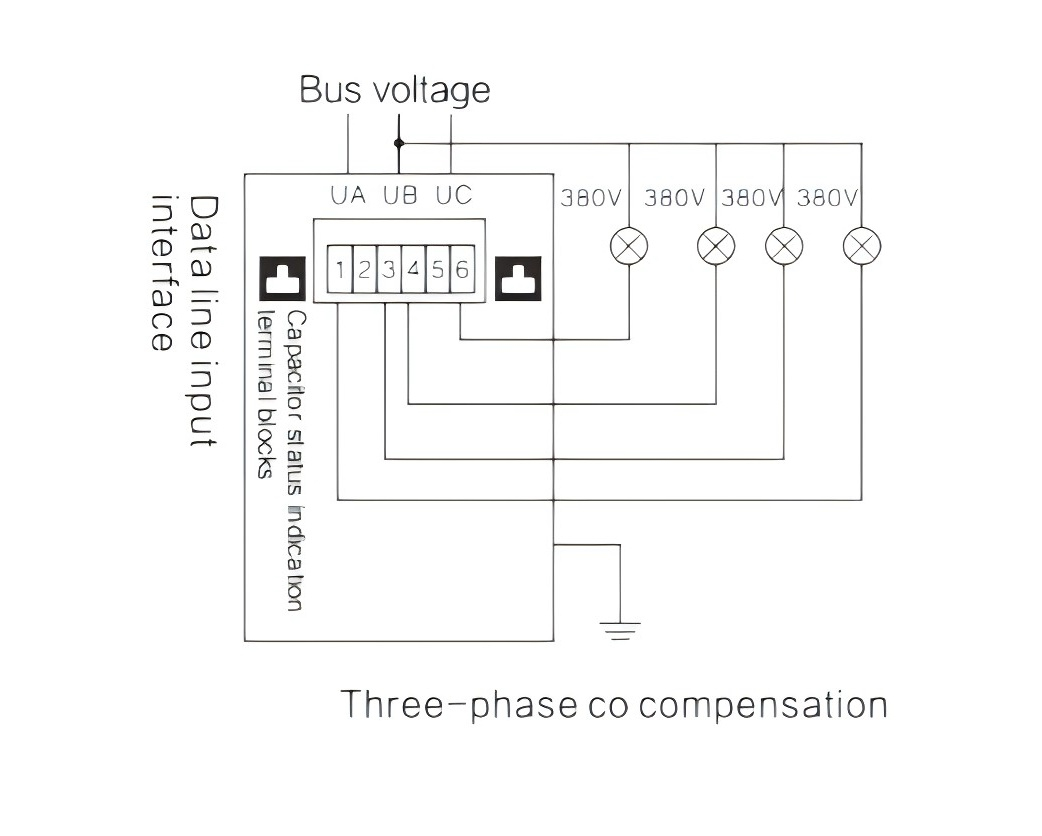

Gambarajah skematik pendawaian kapasitor

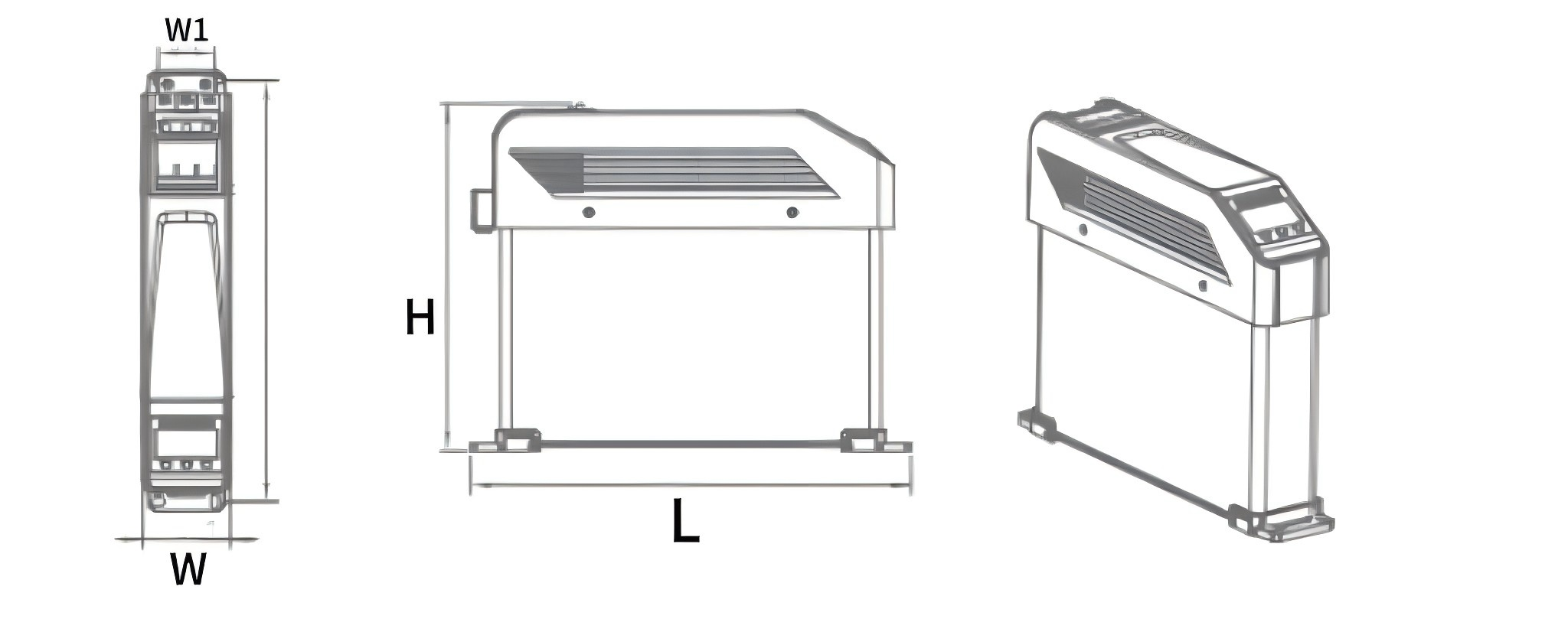

Jadual Saiz Produk
| taip | DALAM | W1 | L | H | Selang antara setiap mesin |
| BY89S/450-30+30 | 80mm | 50mm | 385mm | 350mm | 50mm |
Gambar rajah pembongkaran komponen produk
Paparan LCD LED kapasitor pintar mampu memaparkan data dengan jelas; oleh itu, pengguna boleh menjejaki data masa nyata pada bila-bila masa. Operasi butang secara intuitif mudah, memudahkan pengguna untuk menetapkan dan melaraskan parameter, oleh itu meningkatkan kebolehgunaan dan pengalaman operasi peranti.
Pendakap pemasangan kapasitor pintar ini menggunakan struktur gancu terbalik pemalam gelongsor, reka bentuk bijak yang membolehkan pemasangan dan penyahpasangan yang mudah dan cepat. Struktur ini menyediakan penetapan tegas yang berkesan tetapi memberikan pengguna kemudahan yang diperlukan untuk melaraskan atau bahkan menggantikan peralatan apabila dianggap perlu, sekali gus menggalakkan fleksibiliti dan kemudahan semasa pemasangan dan menyesuaikan diri dengan senario aplikasi yang berbeza.
Kapasitor pintar merangkumi komponen berkualiti tinggi yang memastikan prestasi, kebolehpercayaan dan ketahanan yang baik. Komponen berkualiti tinggi sangat mengurangkan kadar kegagalan dan dengan itu meningkatkan jangka hayat peralatan sambil meningkatkan kecekapan dan kestabilan tenaganya. Ini meminimumkan kos penyelenggaraan dan masa henti. Konfigurasi berkualiti tinggi sedemikian bukan sahaja membantu kecekapan keseluruhan sistem kuasa tetapi juga memberikan pengguna penyelesaian pengurusan kuasa yang selamat dan boleh dipercayai.
Senario Aplikasi Biasa Kapasitor
Mengecas cerucuk Peralatan industri
Peralatan Kuasa Elektrik Plaza Komersial
Bengkel Penyimpanan
Di Baoyu Holding Technology Co., Ltd., sistem storan automatik, bersama-sama dengan peraturan suhu dan kelembapan, telah dilaksanakan untuk kemudahan penyimpanan kapasitor. Gabungan ini memudahkan rak tiga dimensi, yang membolehkan penyimpanan unit kapasitor berketumpatan tinggi dan selamat, membawa kepada peningkatan 200% dalam kapasiti penyimpanan. Selain itu, bengkel ini mempunyai peralatan ujian khusus, menyepadukan penggera kebakaran, dan menggabungkan langkah anti-habuk dan anti-statik, memastikan pengoksidaan sifar dan kehilangan produk sifar. Untuk memastikan ketekalan parameter, sampel dikumpul setiap bulan.
Bengkel pengeluaran
Kemudahan pembuatan utama untuk kapasitor ini menumpukan semua usaha pada pengeluaran yang tepat dalam persekitaran bilik bersih di bawah cahaya buatan dan semula jadi yang berterusan. Ini menyumbang kepada persekitaran kerja yang ideal di setiap kawasan bangunan. Setiap kawasan ruang kerja dibentangkan dan direka bentuk untuk memaksimumkan aliran pengeluaran yang lancar dan menghasilkan hasil tinggi. Juruteknik terlatih silang dengan cepat menangani cabaran yang tidak dijangka dalam proses pembuatan. Dengan mematuhi prosedur yang ditetapkan dan dengan kerjasama penuh semua fungsi, kemudahan ini telah mencapai kadar daya pengeluaran yang lebih tinggi dengan pematuhan kualiti yang ketat. Barisan pemasangan automatik dilengkapi dengan sistem kawalan kualiti dalam proses yang memeriksa pematuhan dimensi dan elektrik untuk setiap kelompok. Pematuhan dengan kriteria ISO sama dengan pematuhan dengan piawaian industri di seluruh dunia. Dengan tanggungjawab hampir sifar kecacatan dalam bengkel, kemudahan ini menjamin hayat produk yang panjang dan tawaran yang dibuat khas yang menepati keperluan pelanggan melalui penggunaan ketat automasi dan analitik data. Kecemerlangan operasi telah memperoleh pengiktirafan kemudahan sebagai rakan kongsi pilihan dalam penyelesaian kuasa kritikal misi di seluruh dunia.
