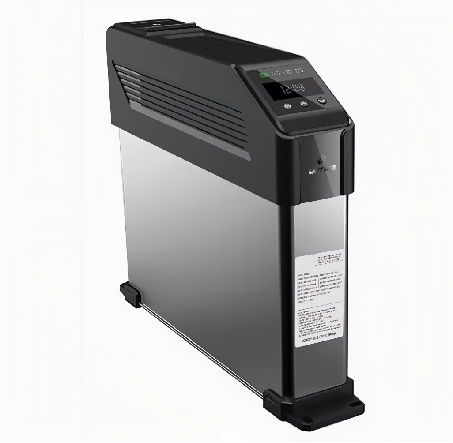

Pampasan Kuasa Voltan Rendah Siri Pintar BY89F Pampasan Peranti Kapasitor Kuasa Pampasan Tiga Fasa 250V
Model dan Maksud
Parameter Produk
| Projek | Parameter | |
| taip | BY89F/250-20+20 | |
| Kaedah pampasan | Pampasan tiga fasa | |
| Kapasiti setiap kumpulan kapasitor（jumlah kapasiti）（kvar） | 20+20（40） | |
| Keadaan kerja dan pemasangan biasa | Suhu Persekitaran | -25℃~+55℃ |
| Kelembapan Relatif | 20%~90% pada 40℃ | |
| Sikap | ≤2000m | |
| Keadaan Kuasa | Voltan Nominal | AC250V |
| Toleransi Voltan | ±20% | |
| Kekerapan Operasi | 50±1.5Hz | |
| Cabutan Kuasa | ≤3VA | |
| Ketepatan Pengukuran | Voltan dan Arus | 0.5% |
| kuasa | 1.0% | |
| Faktor kuasa | ±0.01 | |
| Suhu | ±1℃ | |
| Kelewatan Masa untuk Perlindungan | Menyekat masa | 5~60s |
| Masa pemotongan kapasitor | 1s | |
| Pampasan kuasa reaktif | Kuantiti Maksimum Kapasitor Terpaut | 31unit dengan pengawal |
| 12unit tanpa pengawal | ||
| Keselamatan elektrik | Rintangan Penebat Litar Utama | Ujian voltan 2500V(1min) |
| Kesinambungan litar perlindungan | Semua komponen pembumian dikehendaki mempunyai sambungan elektrik yang selamat dengan skru pembumian | |
| Perlindungan keselamatan | Selongsong peranti, apa-apa komponen logam yang boleh ditenagakan, dan asas logam unsur elektrik yang memerlukan pembumian hendaklah disambungkan secara elektrik ke skru pembumian | |
| Tahap perlindungan | IP30 | |
| Persampelan dan perlindungan litar kawalan | Litar semasa untuk kawalan pensampelan terbina dalam dalam peranti menggunakan komponen pendawaian khusus, dengan sambungan tanah yang boleh dipercayai pada satu hujung | |

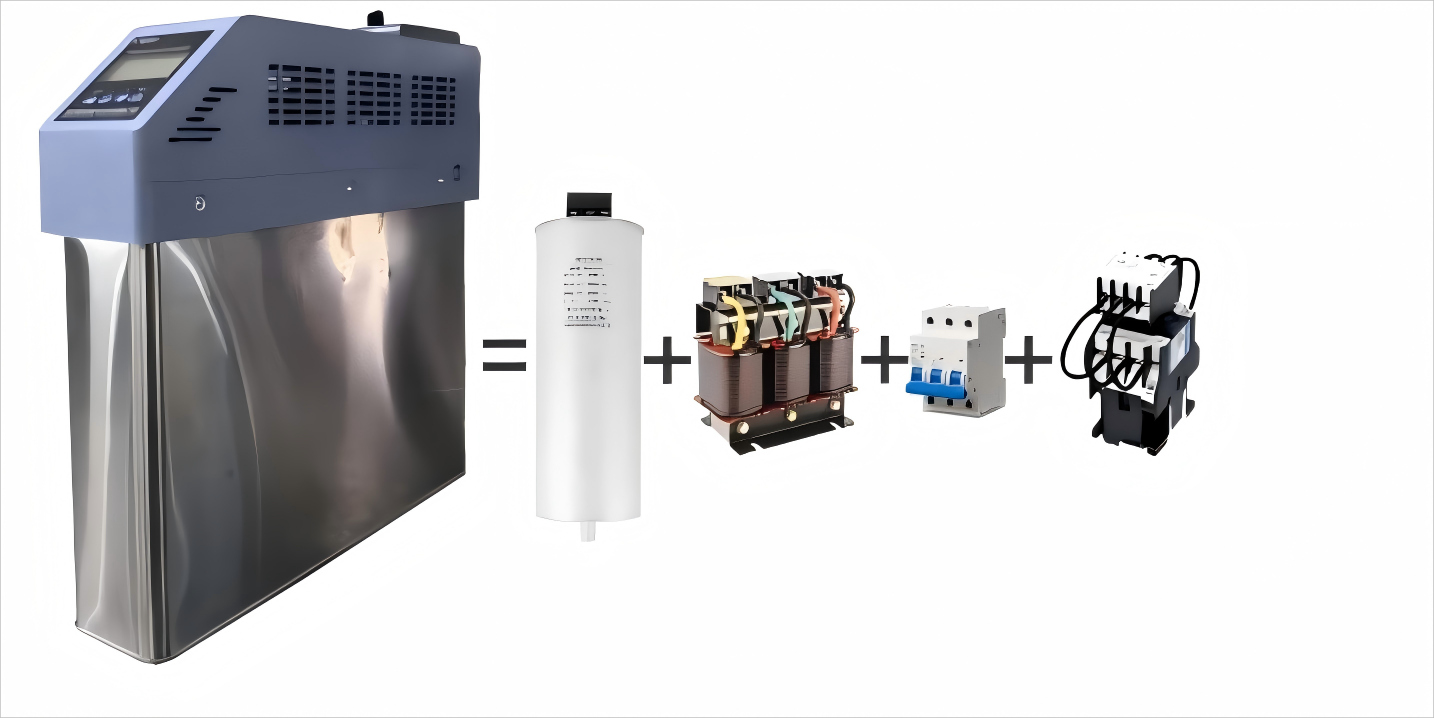

Prinsip kerja

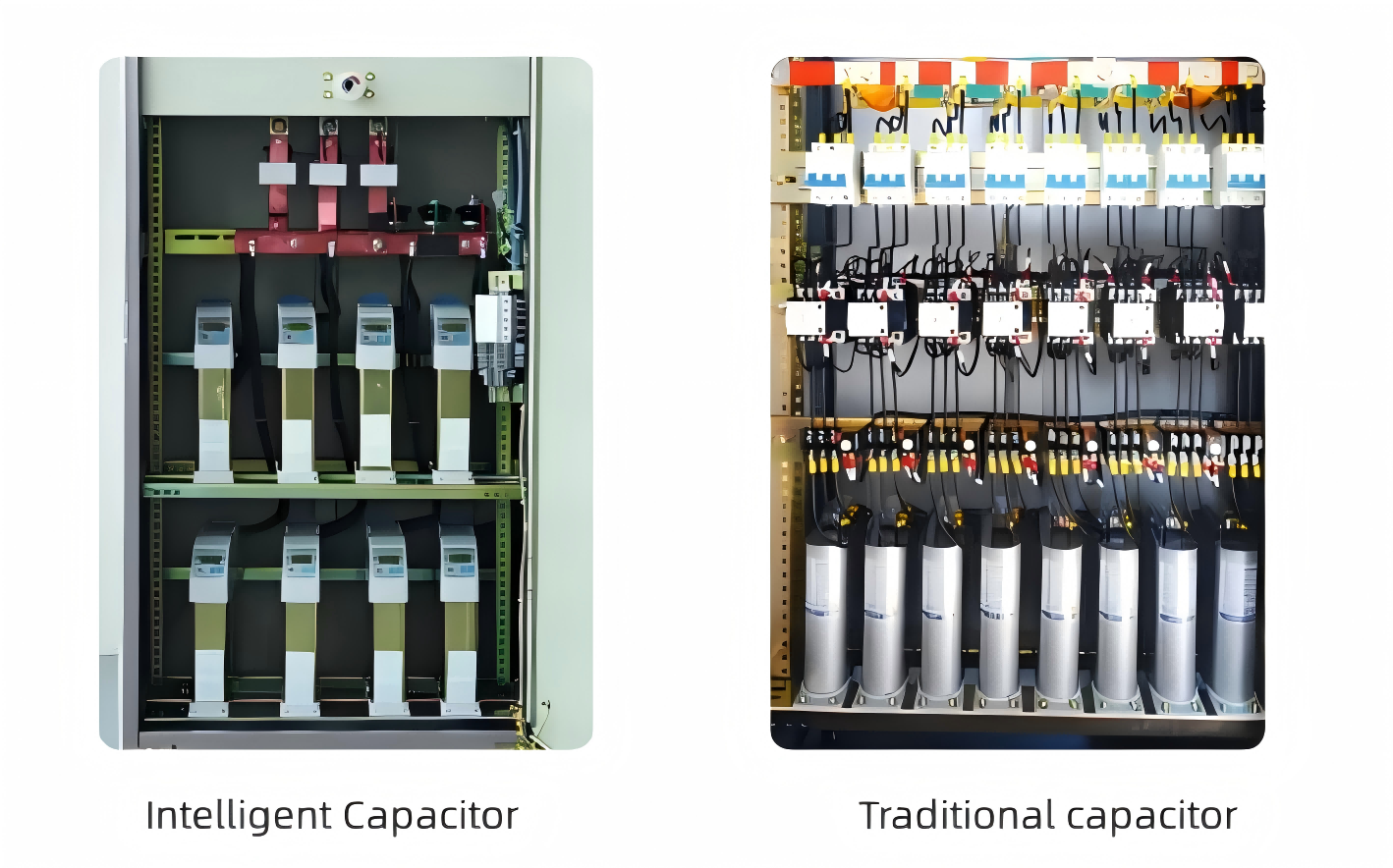

Perbezaan antara kapasitor tradisional dan kapasitor pintar
- Struktur Modular: Kapasitor pintar mempunyai struktur modular, menjadikannya padat, mudah untuk wayar di tapak dan mudah untuk diselenggara. Memperluas sistem pampasan kuasa reaktif boleh dicapai hanya dengan menambah bilangan modul.
- Kapasitor Berkualiti Tinggi: Mereka menggunakan kapasitor pampasan voltan rendah penyembuhan sendiri, yang dilengkapi dengan penderia suhu terbina dalam untuk memantau pemanasan dalaman kapasitor, sekali gus memberikan perlindungan lebih suhu.
- Modul Pensuisan Terbenam: Kapasitor pintar disertakan dengan modul pensuisan terbenam. Modul ini terdiri daripada thyristor, geganti selak magnet, litar pencetus sifar silang, dan litar perlindungan thyristor, membolehkan "pensuisan sifar" kapasitor, memastikan proses pensuisan tidak menyebabkan arus masuk atau lebihan voltan operasi. Modul pensuisan mempunyai masa tindak balas yang cepat dan boleh dikendalikan dengan kerap.
- Reka Bentuk Perlindungan Komprehensif: Kapasitor pintar menampilkan fungsi seperti perlindungan kegagalan kuasa, perlindungan litar pintas, perlindungan kehilangan fasa voltan, dan perlindungan lebih suhu, dengan berkesan memastikan keselamatan kapasitor dan memanjangkan jangka hayat peralatan.
- Teknologi Kawalan Lanjutan: Kuantiti fizikal terkawal ialah kuasa reaktif, menggunakan ramalan aliran kuasa reaktif dan teknologi pensampelan berbilang titik tertunda untuk memastikan penukaran berlaku tanpa ayunan. Semasa beban berat, kuasa reaktif diberi pampasan sepenuhnya.
- Teknologi Pensuisan Anti-Ayunan: Prinsip reka bentuk yang unik digunakan untuk mengelakkan kegagalan pampasan atau pampasan berlebihan yang disebabkan oleh kerosakan pengawal, dengan itu mengelakkan ayunan semasa pensuisan kapasitor.
- Pampasan Kuasa Reaktif Automatik: Kapasitor pintar menghidupkan dan mematikan secara automatik berdasarkan magnitud kuasa reaktif beban, mengimbangi kuasa reaktif secara dinamik dan meningkatkan kualiti kuasa. Ia boleh digunakan secara individu atau dalam berbilang unit yang disambungkan bersama.
- Antara Muka Mesra Pengguna: Antara muka memaparkan parameter operasi seperti arus, voltan dan kuasa reaktif. Ia menunjukkan status pensuisan, status kerosakan modul pensuisan komposit, dan status komunikasi. Ia juga membolehkan penukaran mudah antara mod penyahpepijatan/operasi dan fungsi operasi manual/automatik.

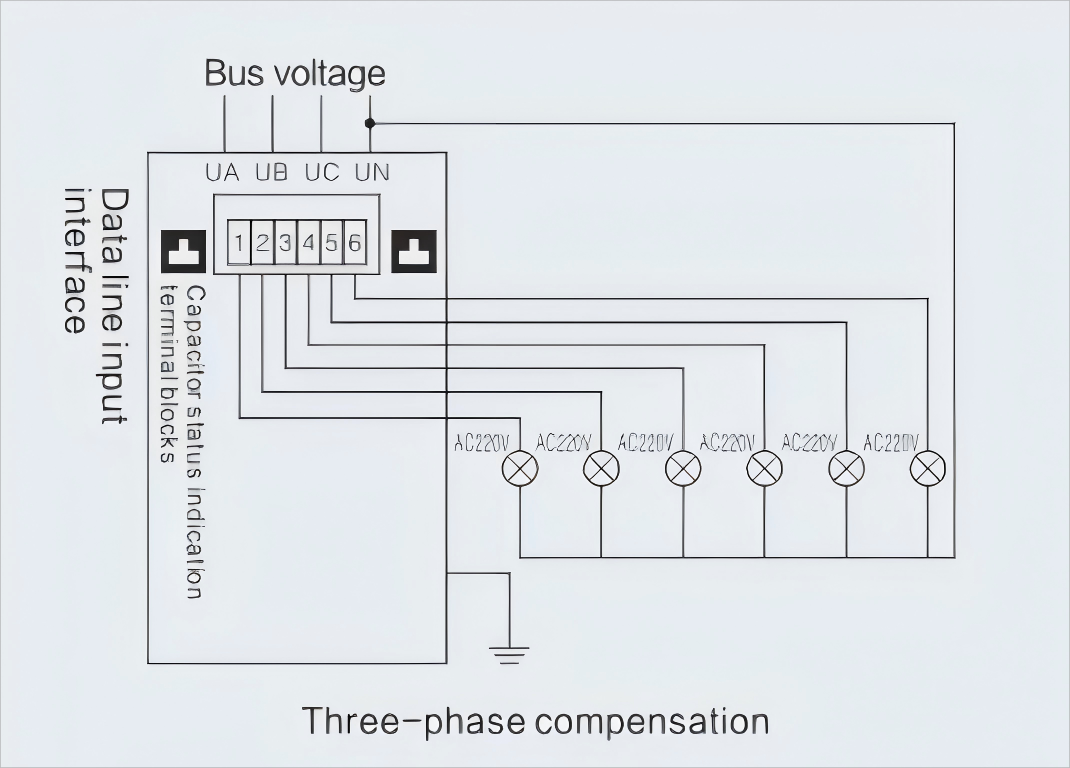

Susunan dan Definisi Blok Terminal Pampasan Shunt Tiga fasa

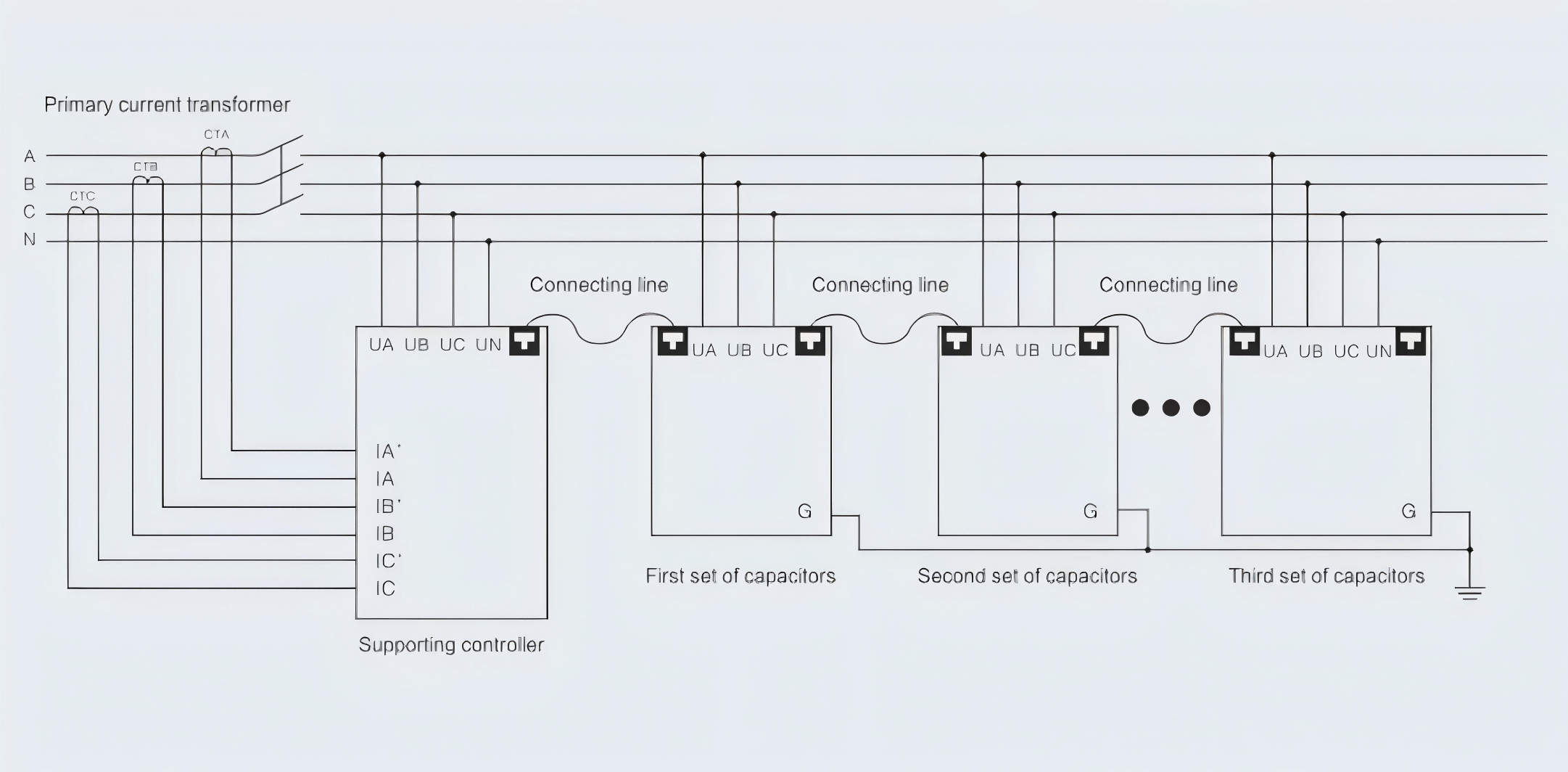

Gambarajah Skema Pendawaian Produk

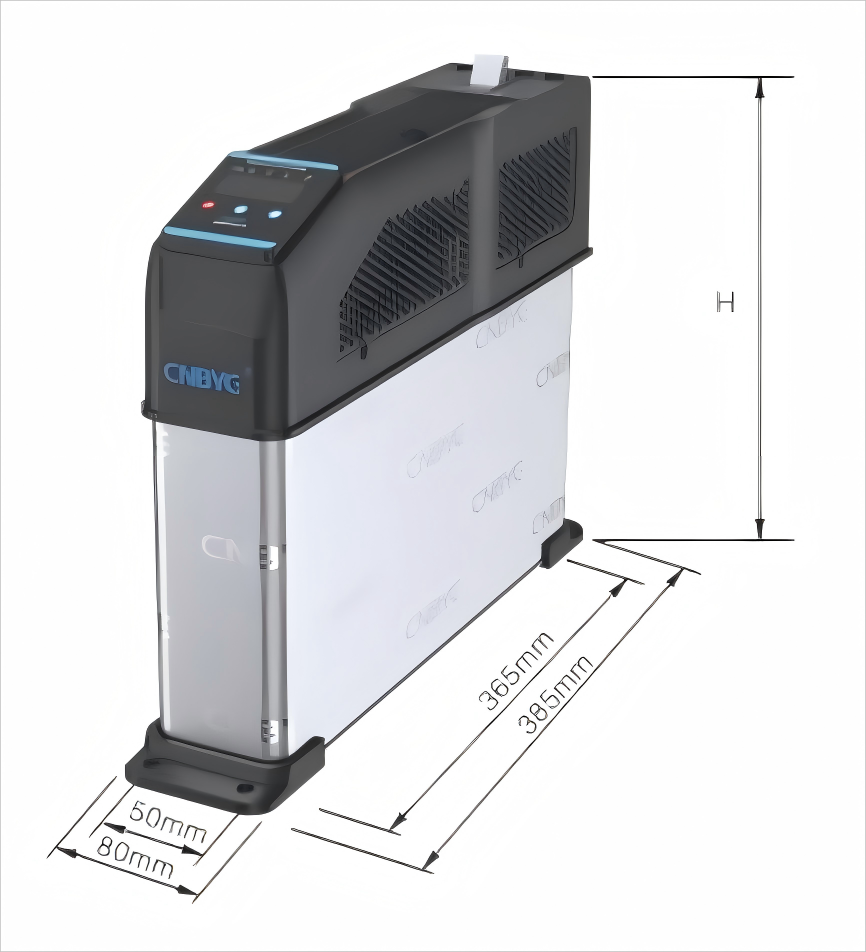

Bentuk dan dimensi pemasangan
| Kaedah pampasan | taip | kedalaman（mm） |
| Pampasan tiga fasa | BY89F/250-20+20 | 350 |

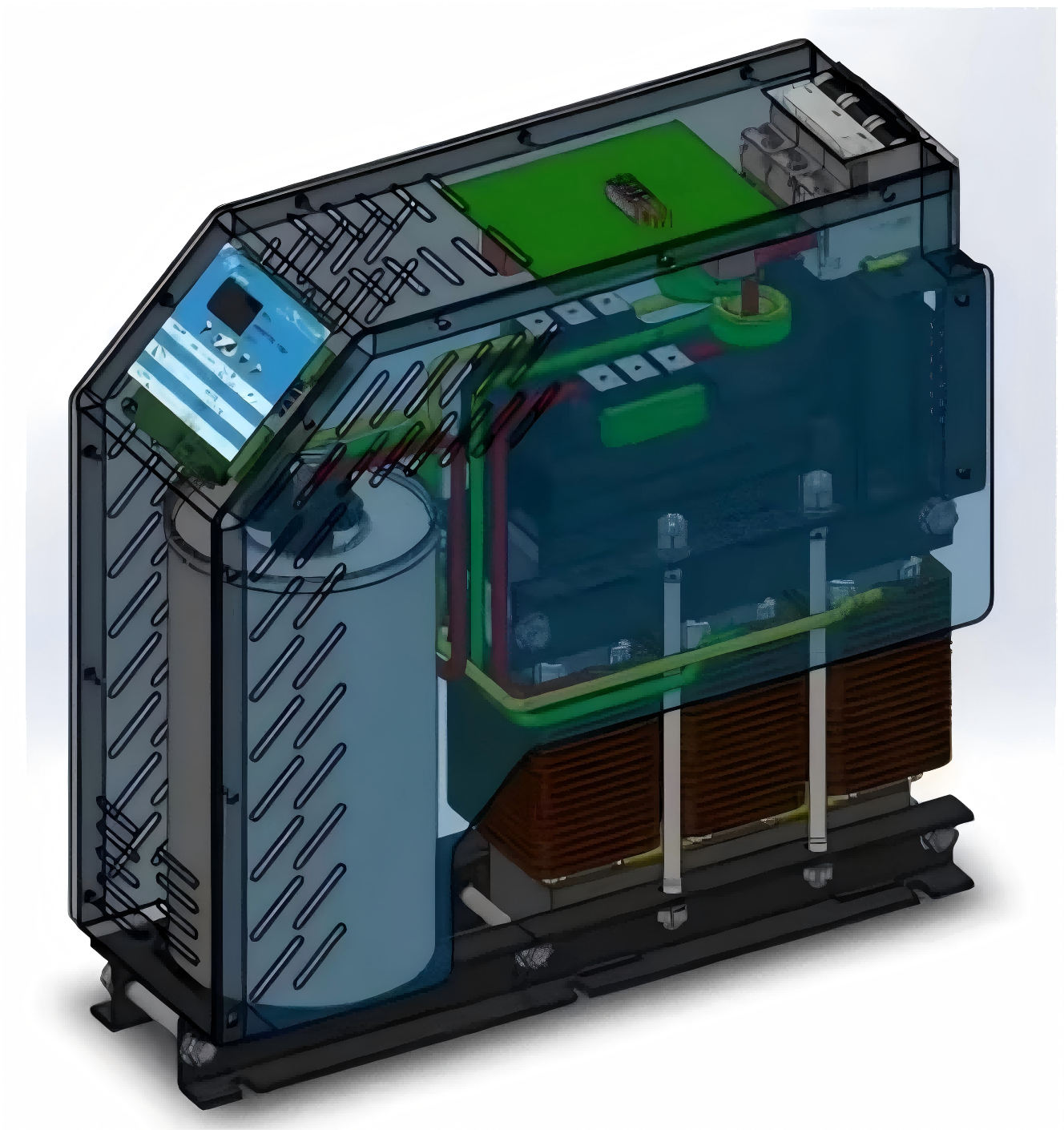

Gambarajah Pecahan Bahagian Produk
Kelebihan Kami
Keadaan operasi
Apabila ia telah diputuskan daripada bekalan kuasa, kapasitor memerlukan sisa voltan untuk dikurangkan kepada 10% daripada voltan terkadarnya sebelum ia boleh beroperasi semula. Ini sangat meningkatkan keselamatan, meminimumkan risiko kejutan elektrik atau kerosakan pada peralatan, dan memberikan keselamatan operasi semasa penyelenggaraan. Ini juga memastikan haus dan lusuh adalah lebih perlahan, dan tekanan dalaman serta penuaan dikurangkan.
Amat bijak
Produk ini boleh digunakan dalam berbilang unit dalam gaya blok bangunan. Apabila digunakan, unit utama dijana secara automatik, dan selebihnya adalah unit hamba, membentuk sistem kawalan automatik kuasa reaktif. Jika satu unit gagal, unit hamba akan keluar secara automatik tanpa menjejaskan operasi unit lain. Jika unit utama gagal, ia akan keluar secara automatik dan menjana unit utama baharu untuk membentuk sistem baharu, yang sangat pintar. Kapasitor tunggal memaparkan keadaan kerja produk dan keadaan litar elektrik, dan dialog manusia-komputer adalah mudah dan intuitif.
Keselamatan elektrik
Pampasan dijalankan dengan cara yang paling sesuai, pelbagai fungsi kawalan adalah sempurna, dan ia mempunyai fungsi penganalisis kuasa mewah, fungsi lengkap, prestasi yang baik, dan juga boleh dikonfigurasikan dengan pelbagai peranti untuk memenuhi keperluan pelanggan yang berbeza.

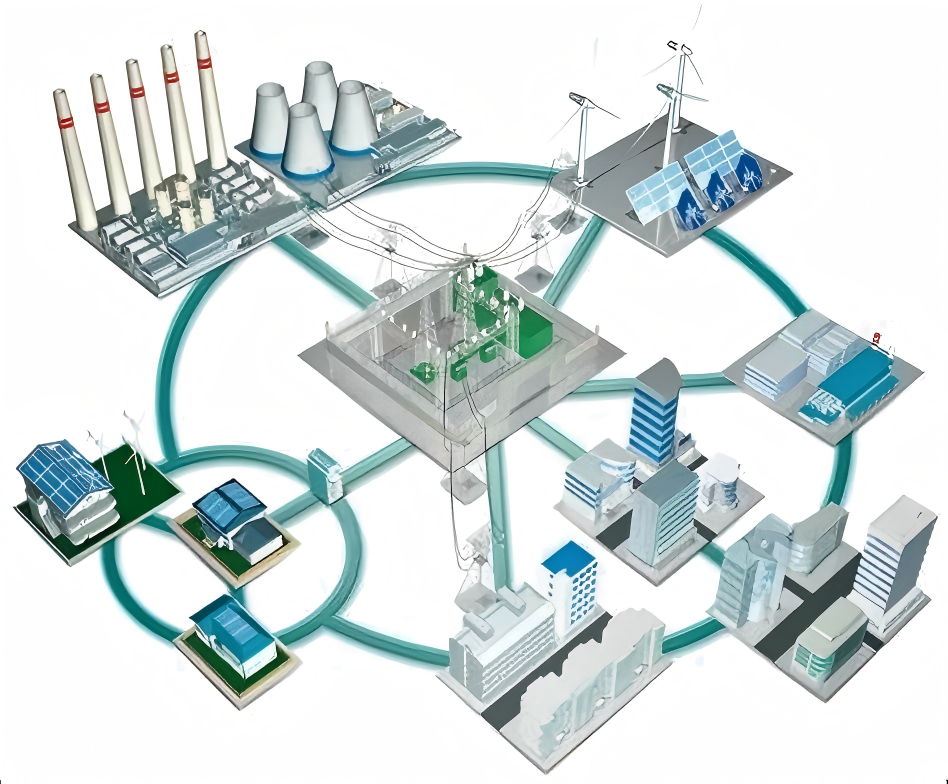

Seperti perindustrian, kapasitor pintar digunakan dalam sistem kuasa dalam kebanyakan aplikasi mereka, untuk mengoptimumkan prestasi sistem dan kualiti kuasa.

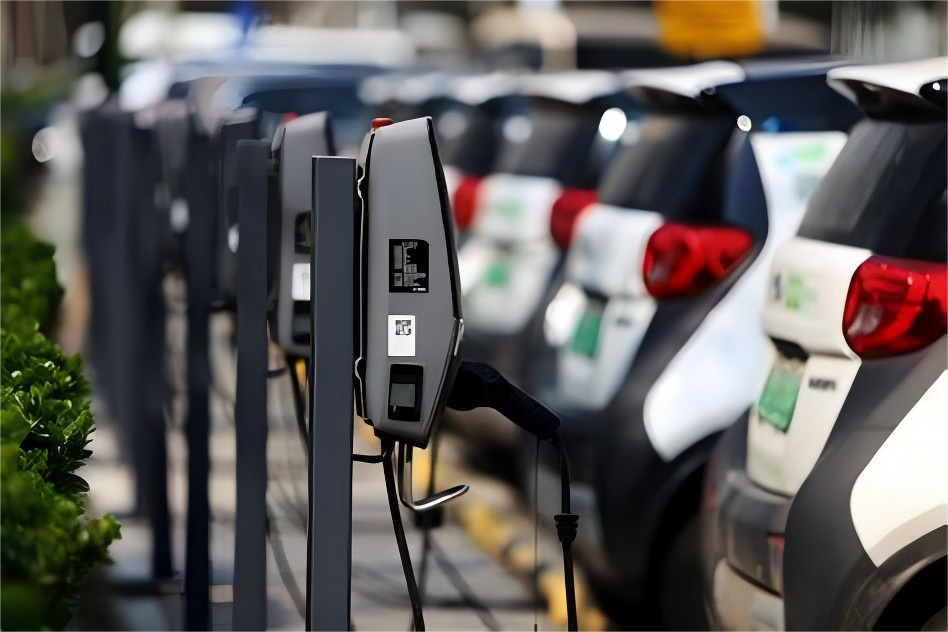

Stesen Pengecasan Kenderaan Elektrik: Semasa mengecas, kapasitor pintar boleh digunakan dalam stesen pengecasan kenderaan elektrik untuk mengimbangi beban dan mengurangkan turun naik kuasa.
Penggunaan dalam Pembuatan Perindustrian: Kapasitor pintar digunakan dalam mesin industri besar dan talian pembuatan untuk pampasan faktor kuasa, pengurangan kuasa reaktif, peningkatan kecekapan tenaga dan pengurangan kos elektrik.
Bengkel Penyimpanan
Bengkel penyimpanan kapasitor adalah besar, dengan itu menampung sejumlah besar kapasitor untuk memenuhi keperluan pengeluaran sepenuhnya. Persekitaran yang terang dan bersih bukan sahaja mewujudkan suasana kerja yang kondusif tetapi juga membolehkan keadaan penyimpanan selamat yang betul untuk peralatan. Susunan terbuka meninggalkan ruang yang cukup di antara pelbagai peralatan, yang membantu dalam kemudahan operasi dan pengurusannya sambil meminimumkan kemungkinan kemalangan. Peralatan kawalan suhu dan kelembapan lanjutan tersedia untuk memastikan bahawa kapasitor disimpan dalam keadaan terbaik untuk mengelakkan kerosakan melalui turun naik suhu dan kelembapan. Para profesional juga menjalankan pemeriksaan pengiraan dan pemeriksaan berkala pada peralatan supaya keselamatan dan kebolehpercayaan setiap kapasitor terjamin. Faktor gabungan ini merumuskan bengkel penyimpanan kapasitor yang luas, selamat dan boleh dipercayai yang menyediakan sokongan bunyi untuk pengeluaran.

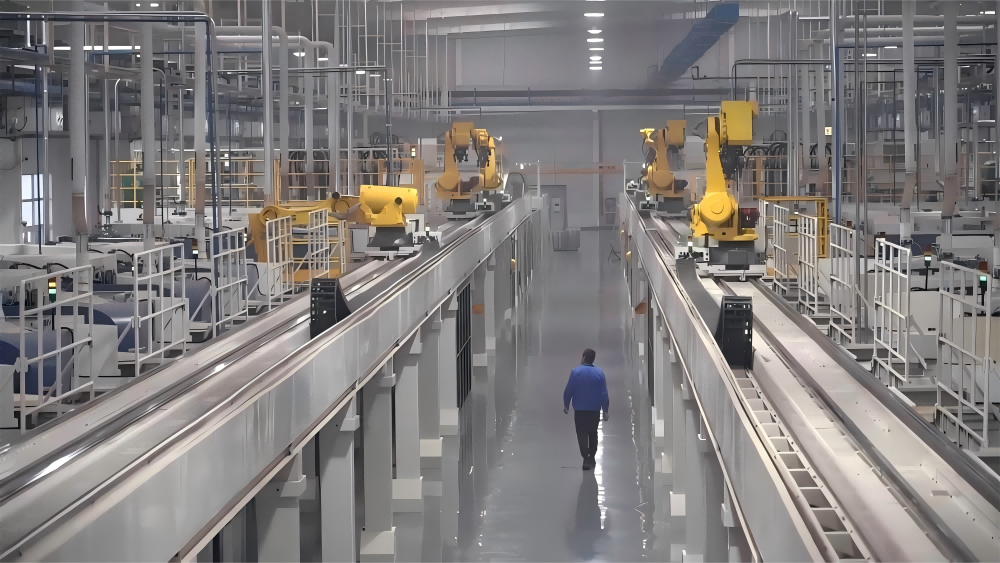

Bengkel pengeluaran
Bengkel pengeluaran kapasitor didedikasikan untuk pengeluaran khusus keadaan kerja yang bersih dan bercahaya yang mengepam suasana pengeluaran yang cekap. Dalam bengkel ini, setiap butiran telah direka bentuk dan direka bentuk untuk mempunyai proses pengeluaran yang lancar dan cekap. Pemasang sangat berpengalaman, dengan pelbagai kemahiran operasi, dan boleh bertindak balas terhadap semua jenis cabaran yang mungkin berlaku dengan pantas semasa pengeluaran. Profesionalisme dan semangat kerja berpasukan telah meningkatkan kecekapan pengeluaran dengan ketara; oleh itu, setiap kelompok kapasitor dihasilkan di bawah piawaian kualiti yang sangat ketat. Bengkel pengeluaran sedemikian adalah profesional dan boleh dipercayai untuk menghasilkan produk dan perkhidmatan berkualiti tinggi untuk pelanggan.
