Siri BY89F Berkualiti Tinggi Pintar Kapasitor Kuasa Voltan Rendah Pampasan Peranti Kapasitor Kuasa 250V

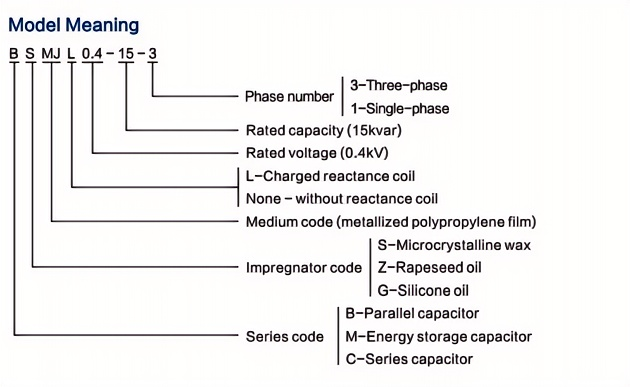

Model dan Maksud
Spesifikasi Produk
| Projek | Parameter | |
| taip | BY89F/250-10+20 | |
| Kaedah pampasan | Pampasan tiga fasa | |
| Kapasiti setiap kumpulan kapasitor（jumlah kapasiti）（kvar） | 10+20（30） | |
| Keadaan Operasi Standard | Suhu Persekitaran | -25℃~+55℃ |
| Kelembapan Relatif | 20%~90% pada 40℃ | |
| Sikap | ≤2000m | |
| Bekalan Kuasa Operasi | Voltan Nominal | AC250V |
| Toleransi Voltan | ±20% | |
| Kekerapan Operasi | 50±1.5Hz | |
| Cabutan Kuasa | ≤3VA | |
| Ketepatan Pengukuran | Voltan dan Arus | 0.5% |
| kuasa | 1.0% | |
| Faktor kuasa | ±0.01 | |
| Suhu | ±1℃ | |
| Tempoh Perlindungan | Menyekat masa | 5~60s |
| Masa pemotongan kapasitor | 1s | |
| Pampasan kuasa reaktif | Kuantiti Maksimum Kapasitor Terpaut | 31unit dengan pengawal |
| 12unit tanpa pengawal | ||
| Keselamatan Elektrik | Rintangan Penebat Litar Utama | Ujian voltan 2500V(1min) |
| Kesinambungan litar perlindungan | Semua komponen pembumian dikehendaki mempunyai sambungan elektrik yang selamat dengan skru pembumian | |
| Perlindungan keselamatan | Selongsong peranti, apa-apa komponen logam yang boleh ditenagakan, dan asas logam unsur elektrik yang memerlukan pembumian hendaklah disambungkan secara elektrik ke skru pembumian | |
| Tahap perlindungan | IP30 | |
| Persampelan dan perlindungan litar kawalan | Litar semasa untuk kawalan pensampelan terbina dalam dalam peranti menggunakan komponen pendawaian khusus, dengan sambungan tanah yang boleh dipercayai pada satu hujung | |

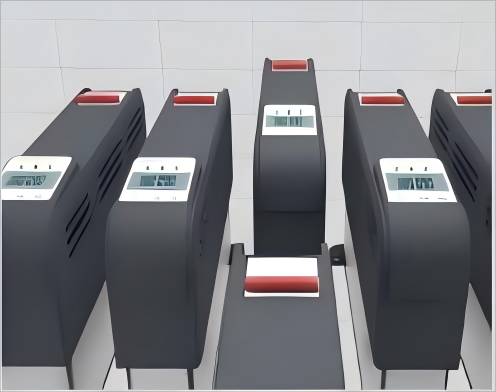

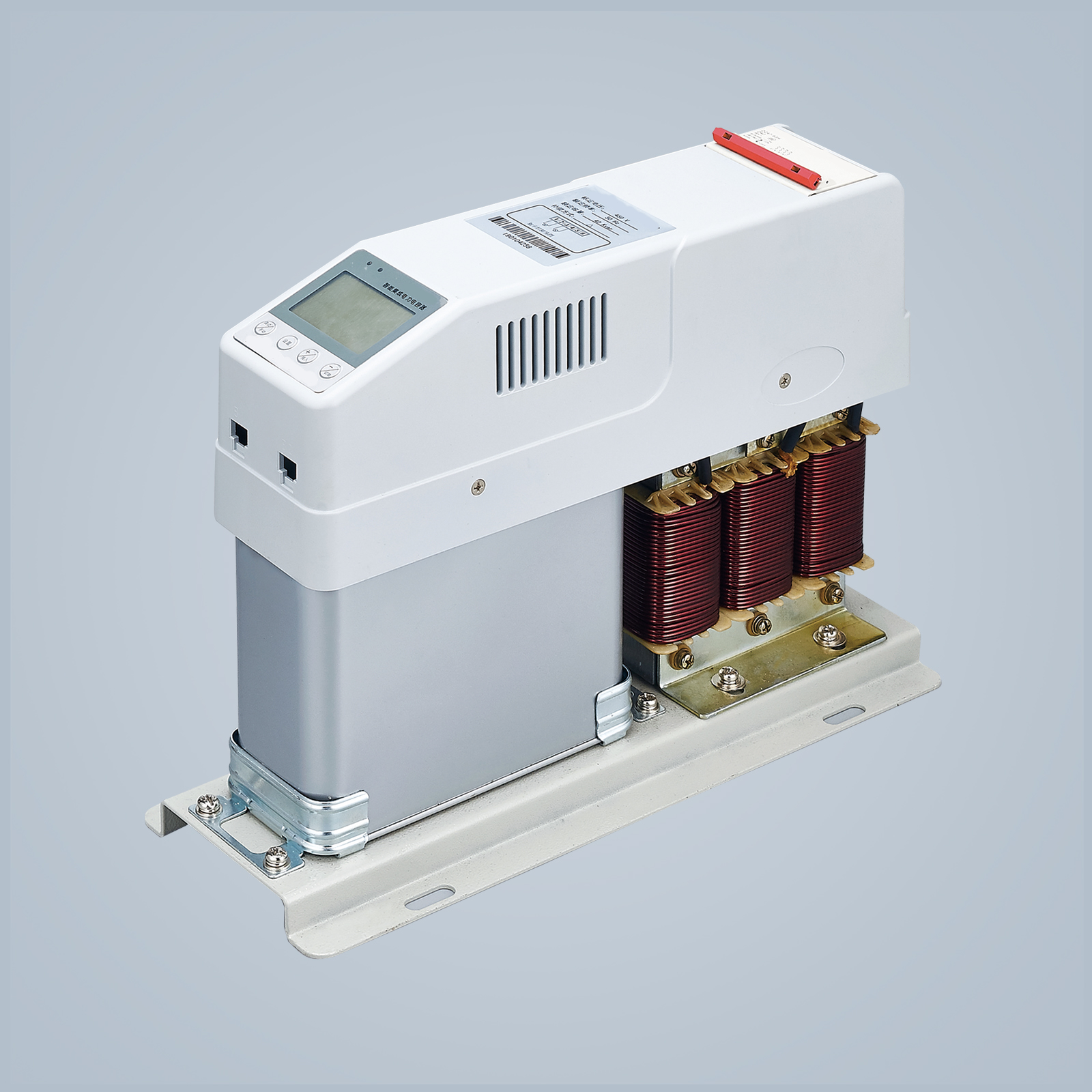

Gambaran Keseluruhan Produk

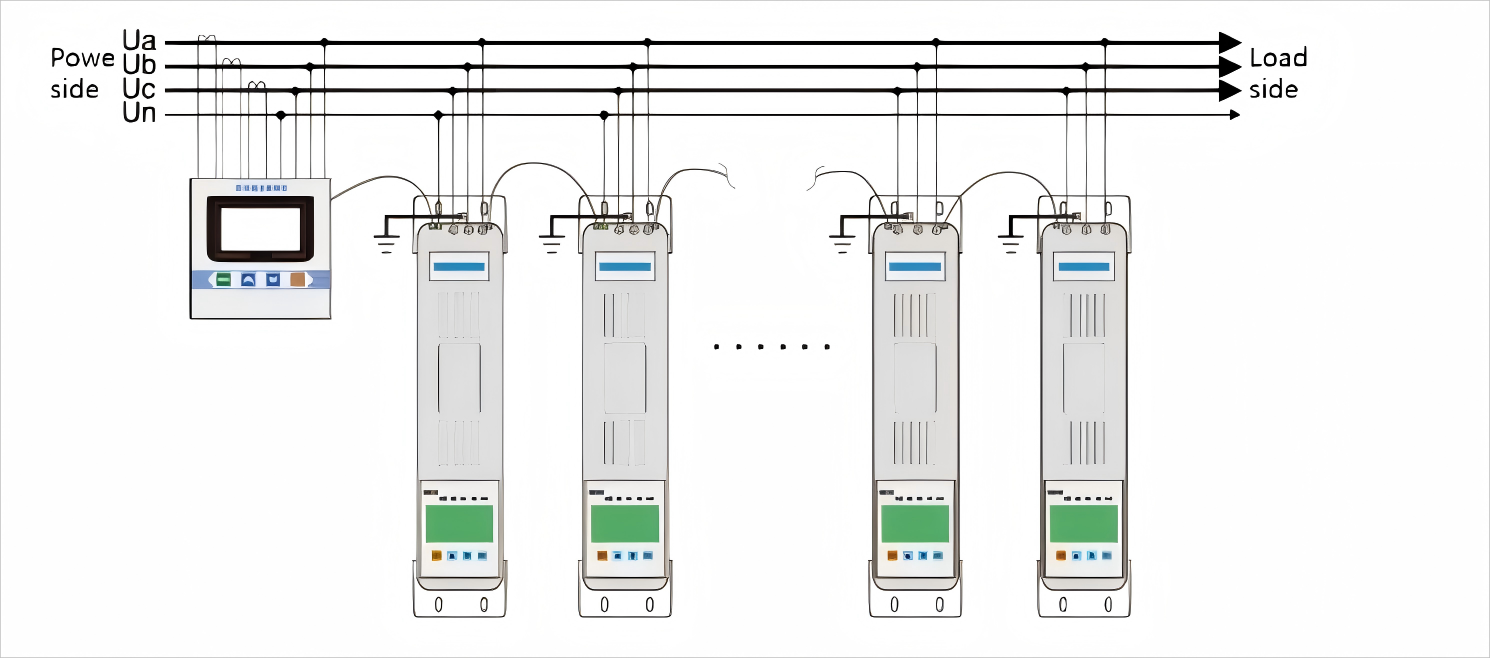

Gambarajah Skema Pendawaian Produk
Ciri-ciri Performatif
Konfigurasi Modular：
Reka bentuk modular kapasitor pintar juga menyumbang kepada kekompakan serta kesederhanaan dalam pendawaian selain sumbangan kepada penyelenggaraan yang mudah. Pampasan kuasa reaktif yang diperluas mungkin dengan meningkatkan insiden modul.
Kapasitor Kualiti：
Kapasitor ini adalah kapasitor pampasan voltan rendah yang menyembuhkan sendiri, mempunyai penderia suhu terbina dalam dalaman untuk memantau tahap pemanasan dalaman, sekali gus membolehkan perlindungan lebih suhu.
Modul Pensuisan Bersepadu：
Kapasitor pintar termasuk modul pensuisan bersepadu. Modul ini menggabungkan thyristor, relay selak magnet, litar pencetus sifar silang dan litar perlindungan thyristor, membenarkan "pensuisan sifar" kapasitor. Ia menjamin bahawa fluks tidak mempunyai arus masuk dan lebihan voltan operasi dalam proses pensuisan. Modul pensuisan mempunyai masa tindak balas yang cepat dan oleh itu boleh digerakkan dengan kerap.
Reka Bentuk Perlindungan Merangkumi Semua：
Perlindungan pemadaman kuasa, perlindungan litar pintas dan penurunan voltan, serta perlindungan suhu berlebihan, hanyalah beberapa ciri yang dimasukkan ke dalam kapasitor pintar ini yang memastikan keselamatan operasi dan jangka hayat peralatan dengan berkesan.
Teknologi Kawalan Unggul：
Pembolehubah kawalan ini menguruskan kuasa reaktif yang disuntik, menggunakan teknik pensampelan berbilang titik pada ramalan aliran kuasa reaktif dan selang masa untuk memastikan penukaran tanpa sebarang ayunan. Di bawah keadaan pemuatan yang teruk, kuasa reaktif yang dikompensasikan sepenuhnya.
Teknologi Ayunan Anti Penukaran:
Penafian penciptaan pembekuan kepada pengawal adalah kaedah penggunaan prinsip reka bentuk khas yang mengelakkan ayunan semasa menukar kapasitor sekiranya senario kurang atau lebihan pampasan.
Pampasan Kuasa Reaktif Automatik：
Dengan mengukur jumlah beban untuk kuasa reaktif, kapasitor pintar terlibat secara induktif dan terlepas apabila beban lebih rendah daripada nilai tertentu berkenaan dengan kuasa reaktif yang dihasilkan dalam litar; dengan itu, mereka dapat melaksanakan pampasan tersebut secara dinamik dan meningkatkan kualiti kuasa. Operasi boleh dilakukan secara individu, atau disambungkan antara satu sama lain secara interaktif.

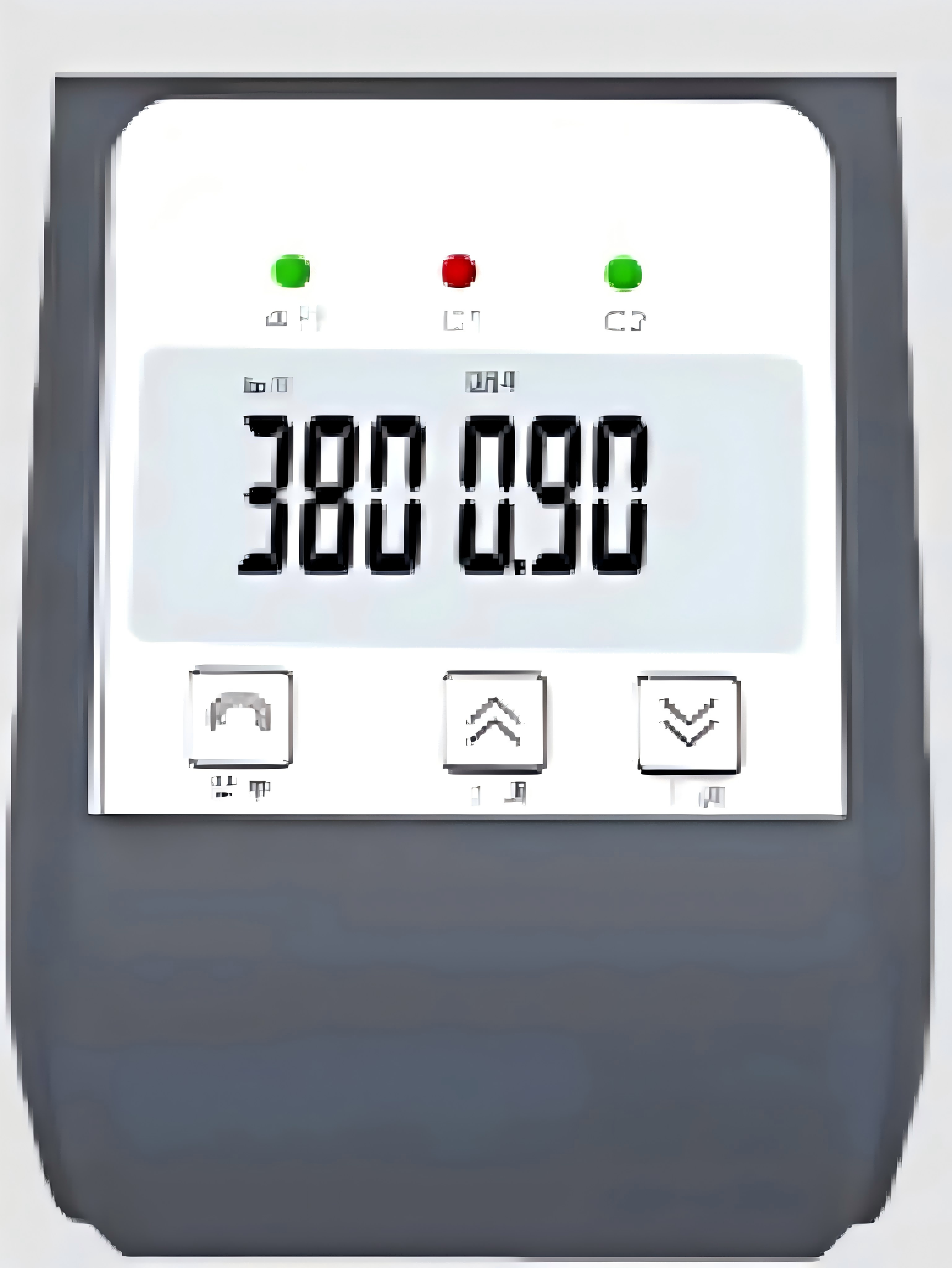

Antara muka Mesin Manusia Mesra Pengguna：
HMI bertindak sebagai sistem pemantauan yang memaparkan parameter operasi seperti arus, voltan dan kuasa reaktif. Ia menunjukkan keadaan pensuisan dan kerosakan dalam modul pensuisan komposit dan status komunikasi. Ia membolehkan penukaran mudah daripada mod penyahpepijatan kepada mod operasi serta mod operasi manual dan automatik.

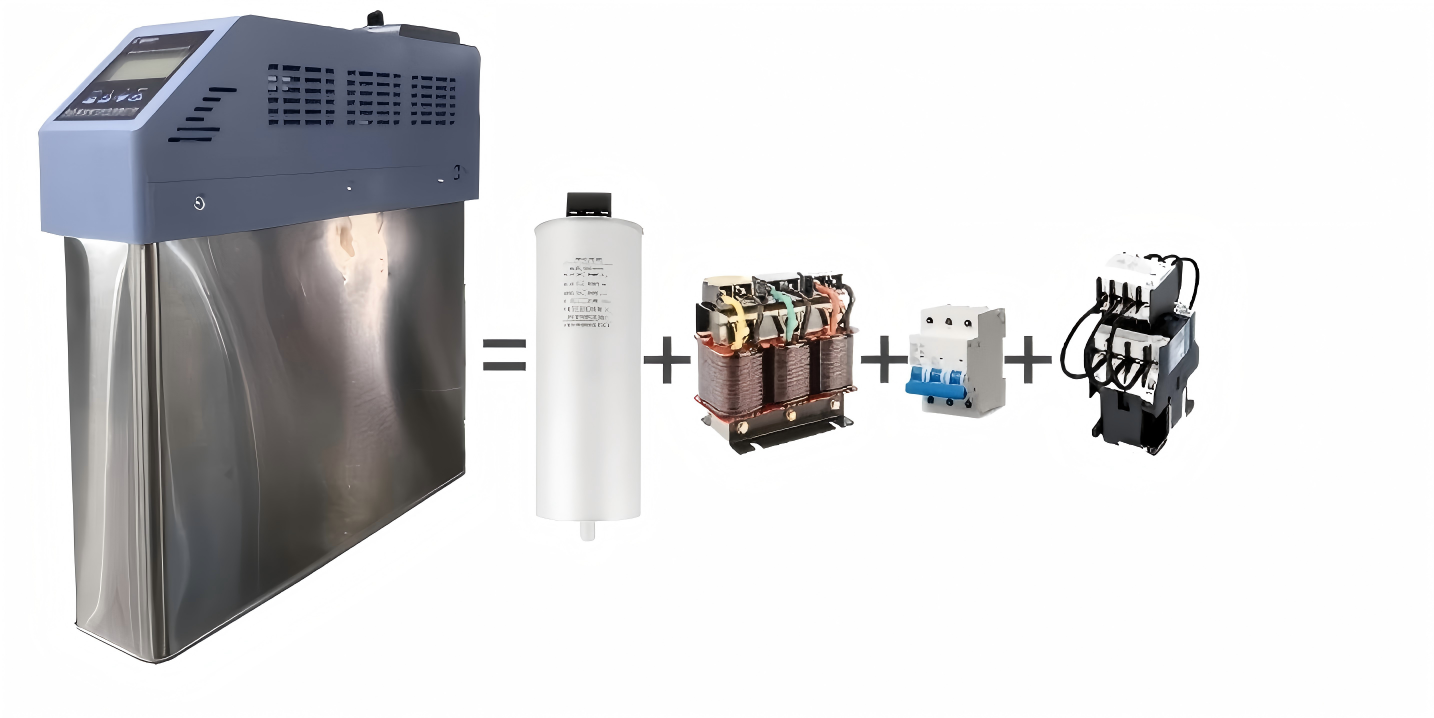

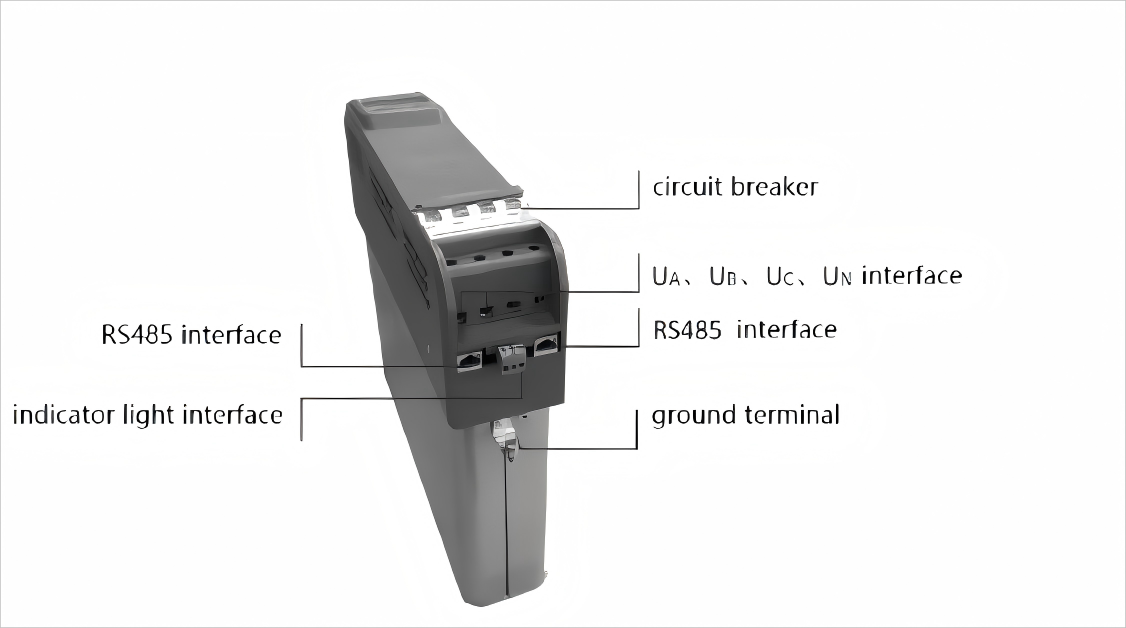

Komposisi modul kapasitor pintar

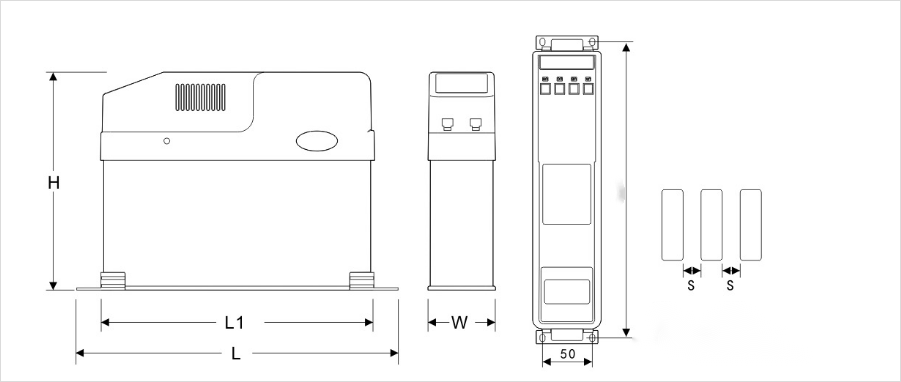

Bentuk dan dimensi pemasangan
| taip | Dimensi(mm) | ||||
| BY89F/250-10+20 | H | DALAM | L1 | L | S |
| 350 | 50 | 365 | 385 | ≥50mm | |

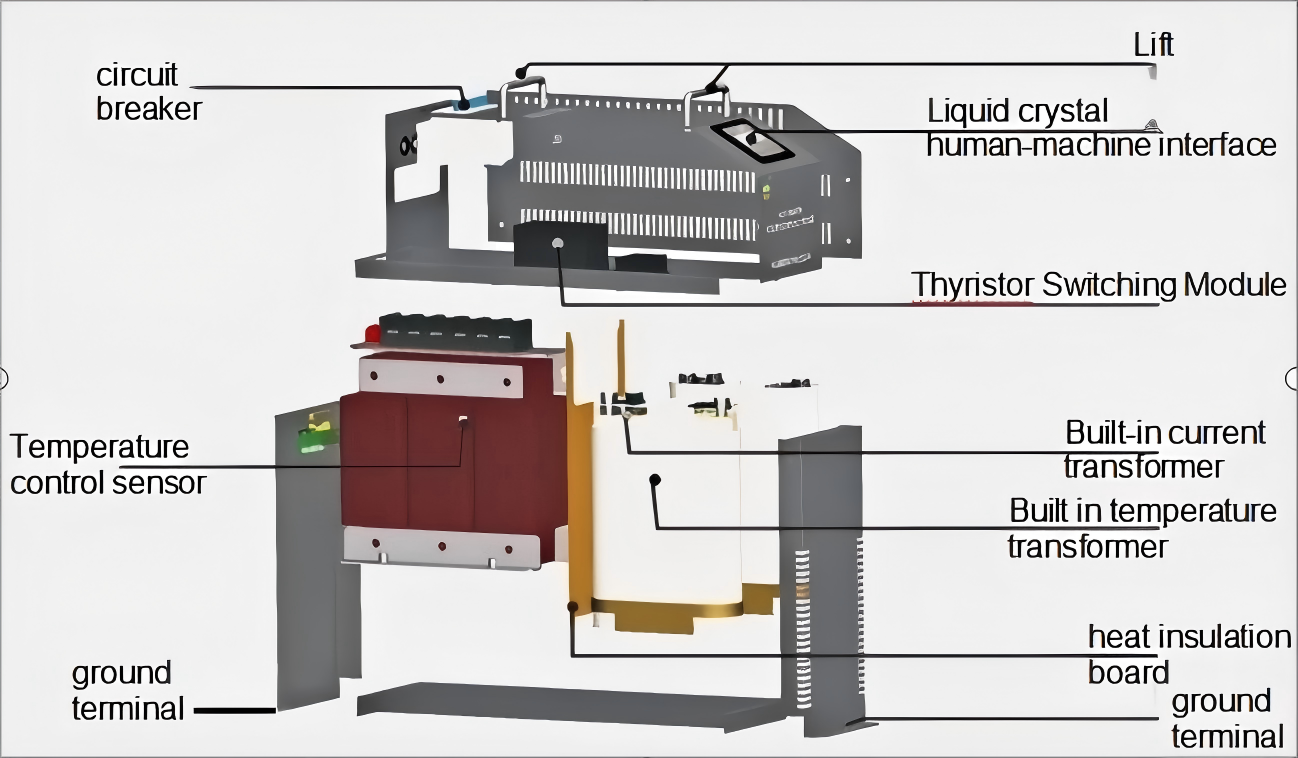

Pandangan meletup bahagian utama produk
Penggunaan sistem pemantauan dalam talian dalam kapasitor pintar sememangnya mempunyai banyak kelebihan. Kerana pengguna boleh terus memantau status operasi, suhu, kuasa reaktif, dan voltan kapasitor untuk menentukan berlakunya masalah yang berpotensi yang menghalang kegagalan peralatan dan masa henti, sekali gus menjadikan sistem lebih dipercayai dan selamat. Nah, dengan pemantauan dalam talian masa nyata, sistem sentiasa memantau kecekapan operasi kapasitor untuk memastikan ia beroperasi pada prestasi paling cekap mereka, aktiviti yang memanjangkan jangka hayat peralatan dan menyediakan pengguna dengan sokongan data untuk penyelenggaraan dan pengurusan yang lebih baik. Pemantauan pintar moden juga meningkatkan kualiti kuasa sambil mengurangkan kos penyelenggaraan, sekali gus membawa lebih banyak faedah ekonomi.
Kelebihan reka bentuk sambungan talian padat bagi kapasitor pintar adalah berlipat ganda. Pertama, reka bentuk sedemikian menempati ruang yang lebih sedikit dalam sistem berbanding peralatan lain, menjadikannya agak mudah untuk dipasang atau disepadukan dalam sistem kuasa yang sedia ada. Kedua, ia meminimumkan rintangan dan kearuhan pada talian dan dengan itu meningkatkan kecekapan penghantaran tenaga sambil mengurangkan kehilangan tenaga. Tambahan pula, ia mengurangkan kebarangkalian kegagalan, memudahkan penyelenggaraan dan pembaikan, serta meningkatkan kebolehpercayaan keseluruhan sistem. Akhir sekali, reka bentuk padat menjadikan peralatan lebih estetik, selaras dengan trend reka bentuk moden peralatan kuasa.
Kapasitor pintar adalah kecil dan ringan, memberikan mereka banyak kelebihan. Pertama, ini menjadikan mereka mudah untuk disediakan dan diangkut dalam ruang terkurung dengan keperluan pemasangan yang berbeza-beza. Kedua, reka bentuk ringan mengurangkan keperluan struktur sokongan dan seterusnya meminimumkan kos dan kerumitan pemasangan. Tambahan pula, dengan saiznya yang kecil, kapasitor pintar mudah digabungkan dan disepadukan dengan peralatan lain, mengoptimumkan susun atur sistem dan meningkatkan estetika. Pengangkutan dan pemasangan yang mudah juga menyumbang dengan ketara kepada penyelenggaraan dan penggantian operasi, dengan itu meningkatkan pengalaman pelanggan.
Stesen Pengecasan Kenderaan Elektrik: Kapasitor pintar dipasang di stesen janakuasa untuk mengecas kenderaan elektrik memandangkan penggunaannya semakin meningkat dalam pengangkutan awam, dan ini juga digunakan untuk mengimbangi beban, meningkatkan kualiti kuasa dan memastikan kecekapan dan keselamatan semasa pengecasan.
Rangkaian Pengedaran- Dalam rangkaian pengedaran, kapasitor pintar digunakan untuk pampasan kuasa reaktif dinamik, mengoptimumkan operasi rangkaian grid, mengurangkan kehilangan talian dan meningkatkan kebolehpercayaan bekalan.
Bangunan Komersial: Kapasitor pintar biasanya juga digunakan untuk meningkatkan kualiti kuasa dalam bangunan komersial, mengurangkan gangguan harmonik dan menstabilkan sistem bekalan kuasa. Kapasitor pintar boleh bertindak balas dengan berkesan terhadap turun naik beban dan mengoptimumkan penggunaan tenaga melalui pemantauan masa nyata dan pelarasan automatik.

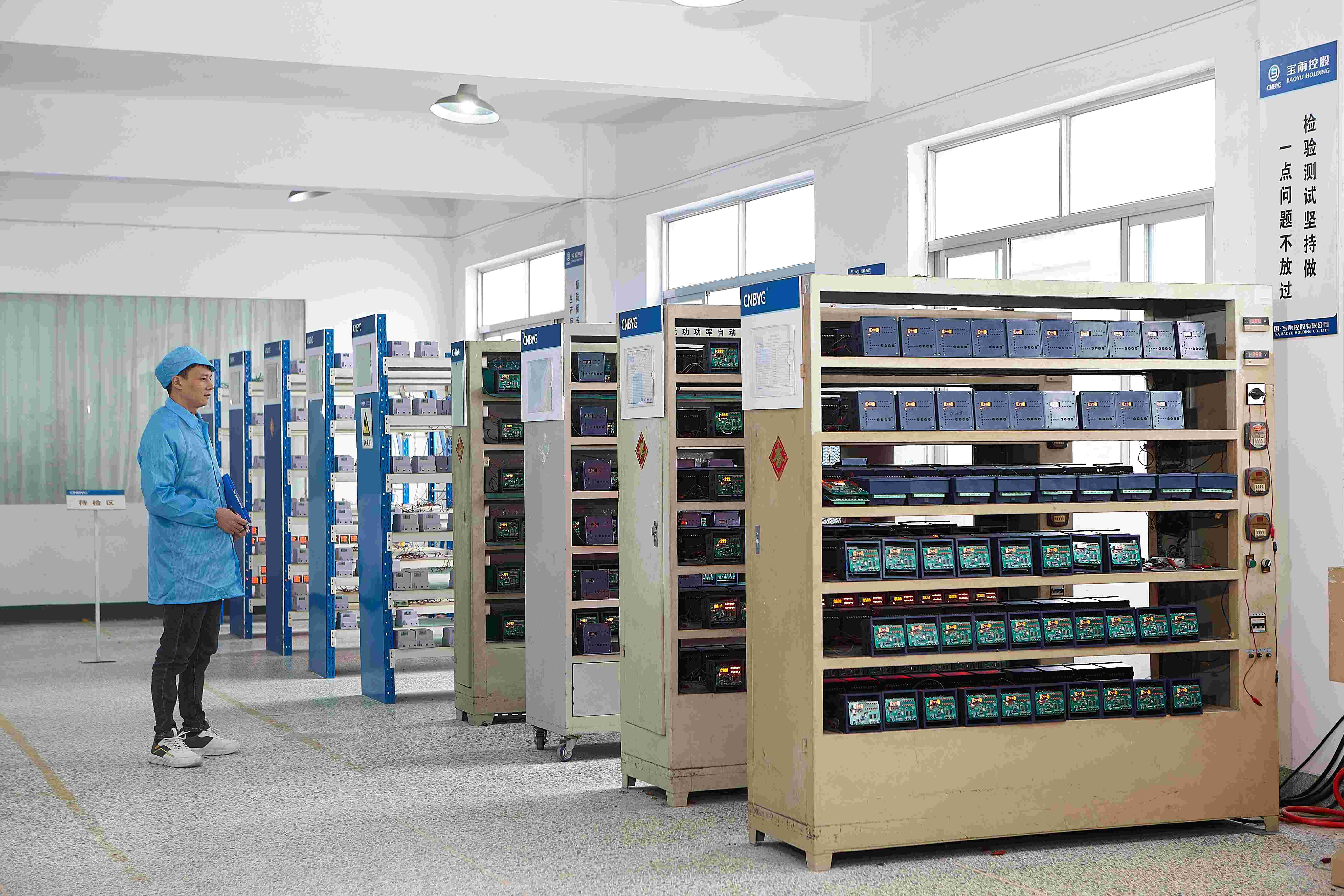

Bengkel penyimpanan produk
Kemudahan penyimpanan kapasitor direka secara luas untuk memberikan kuantiti yang banyak kapasitor untuk keperluan pengeluaran. Suasana yang cerah dan bersih mewujudkan persekitaran yang kondusif untuk bekerja sambil memastikan peralatan disimpan dengan selamat dan rapi. Reka bentuk terbuka memberikan ruang yang luas antara peralatan, membolehkan aliran bebas operasi dan pengurusan sambil mengurangkan kemungkinan kemalangan. Sistem kawalan suhu dan kelembapan yang terbaik telah dipasang untuk memelihara keadaan item memastikan tiada kerosakan yang disebabkan oleh turun naik. Di samping itu, terdapat kiraan dan pemeriksaan inventori profesional yang berfungsi untuk memastikan setiap kapasitor mencapai standard dan boleh dipercayai. Sebab-sebab ini disusun, storan besar dan selamat untuk kapasitor wujud, memberikan sokongan padu untuk pengeluaran.

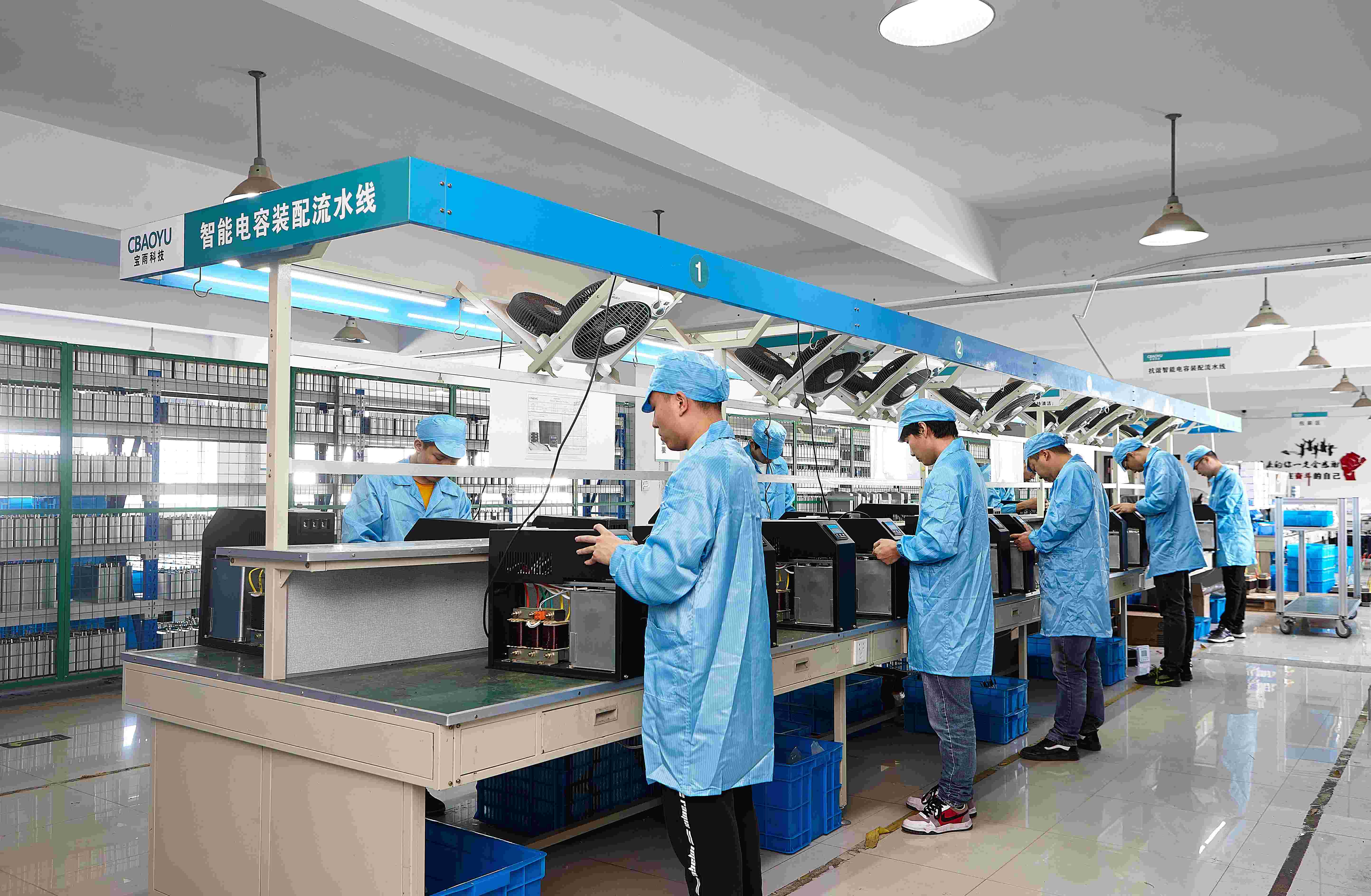

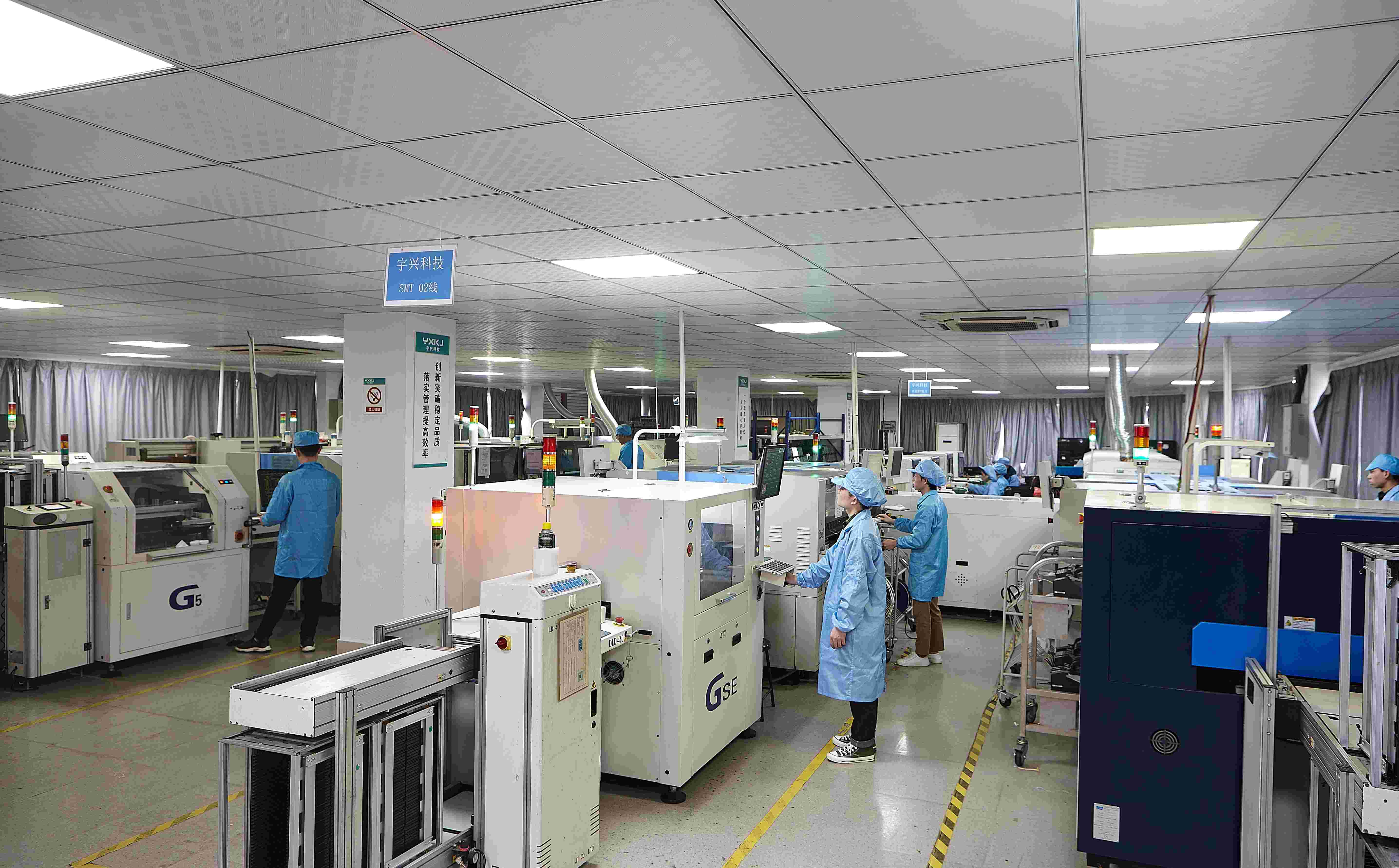

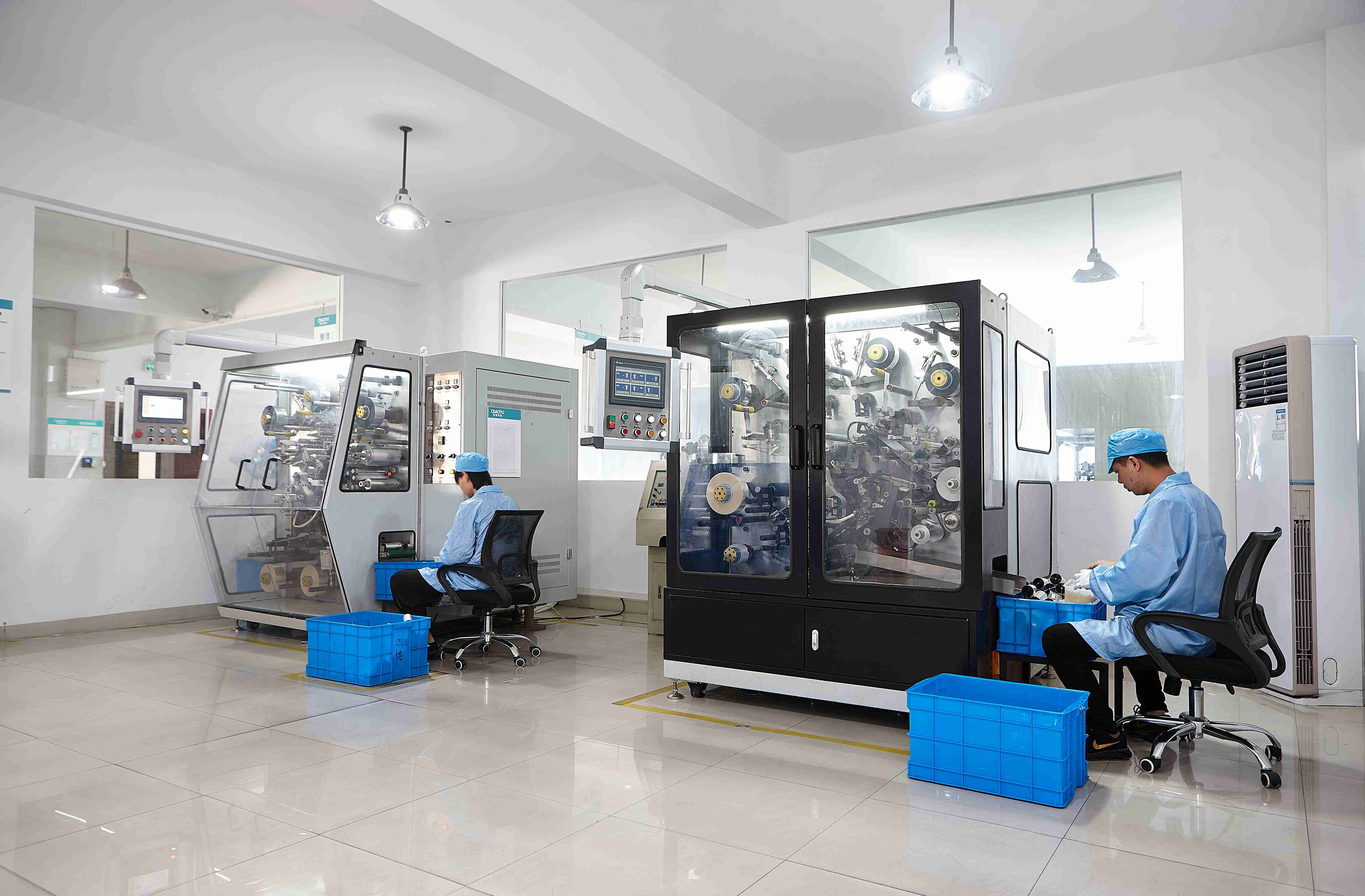

bengkel pembuatan kapasitor
Bengkel pembuatan kapasitor ialah bengkel khusus yang komited sepenuhnya kepada pembuatan kapasitor, menawarkan keadaan kerja yang bersih dan terang, justeru mewujudkan persekitaran pengeluaran yang cekap. Direka dan direka bentuk untuk prestasi terbaik dalam setiap aspek bengkel ini, ia menyokong proses pengeluaran yang lancar dan cekap. Pemasang dengan pengalaman berpengalaman dan asas kemahiran operasi yang luas dapat menangani hampir semua cabaran yang dihadapi dengan tepat pada masanya dengan secukupnya. Tahap profesionalisme dan kerja berpasukan yang tinggi yang terlibat telah meningkatkan kecekapan pengeluaran dan menjamin bahawa setiap kumpulan kapasitor melepasi ujian kualiti yang paling ketat. Bengkel pengeluaran sedemikian adalah lambang profesionalisme dan mutu kerja yang didedikasikan untuk menyampaikan produk dan perkhidmatan berkualiti tinggi kepada pelanggannya.
