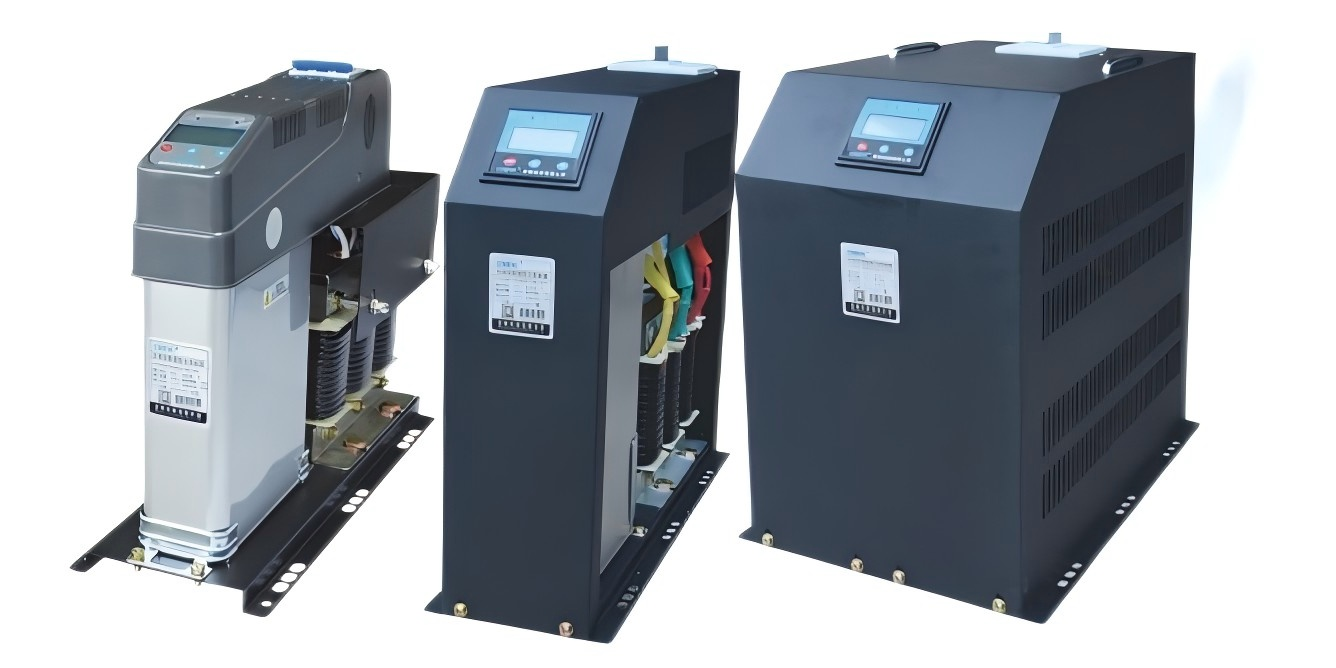

BY82J S/480-50/P7 Siri Anti-Harmonik Voltan Rendah Kapasitor Kuasa Pintar Pampasan Bersama Tiga Fasa Pampasan Kuasa Reaktif Pintar Kapasitor Kuasa Bersepadu 480V
Maksud Model
Parameter utama kapasitor
| taip | BY82J S/480-50/P7 | |
| Keadaan bekalan kuasa bekerja | Voltan terkadar kerja | 480V |
| Sisihan voltan | ±20% | |
| Kekerapan kuasa | 47.5~52.5Hz | |
| Penggunaan kuasa | ||
| Sisihan ukuran | Voltan | ≤0.5% (Dalam julat voltan undian 80-120%) |
| semasa | ≤1% | |
| Suhu | ±1℃ | |
| Keadaan pampasan kuasa reaktif | Masa selang penukaran kapasitor | >10S |
| Kapasiti reaktif | Unit tunggal ≤50Kvar (tiga fasa), ≤30Kvar (fasa pisah) | |
| dalam talian | ≤31unit | |
| Parameter kebolehpercayaan | Ketepatan kawalan | 100% |
| Kawalan dibenarkan bilangan kali | 1 juta kali | |
| Kadar pengecilan masa kerja kapasiti kapasitor | ≤1%/tahun | |
| Kadar pengecilan pensuisan kapasiti kapasitor | ≤0.1%/10000 kali | |
| Kadar kegagalan tahunan | ≤0.1% | |
| Keadaan persekitaran | Suhu persekitaran sekeliling | -40℃~+40℃ |
| Kelembapan relatif | 40 ℃, 20 ~ 90% | |
| Ketinggian | ≤2000m | |
| Keselamatan elektrik | Jurang elektrik dan jarak rayapan, kekuatan penebat, langkah keselamatan, pengasingan litar pintas, dan pelaksanaan serta perlindungan litar kawalan semuanya mematuhi ketetapan berkaitan piawaian industri kuasa China DL/T842-2003 "Syarat untuk Penggunaan Peranti Kapasitor Selari Voltan Rendah." | |

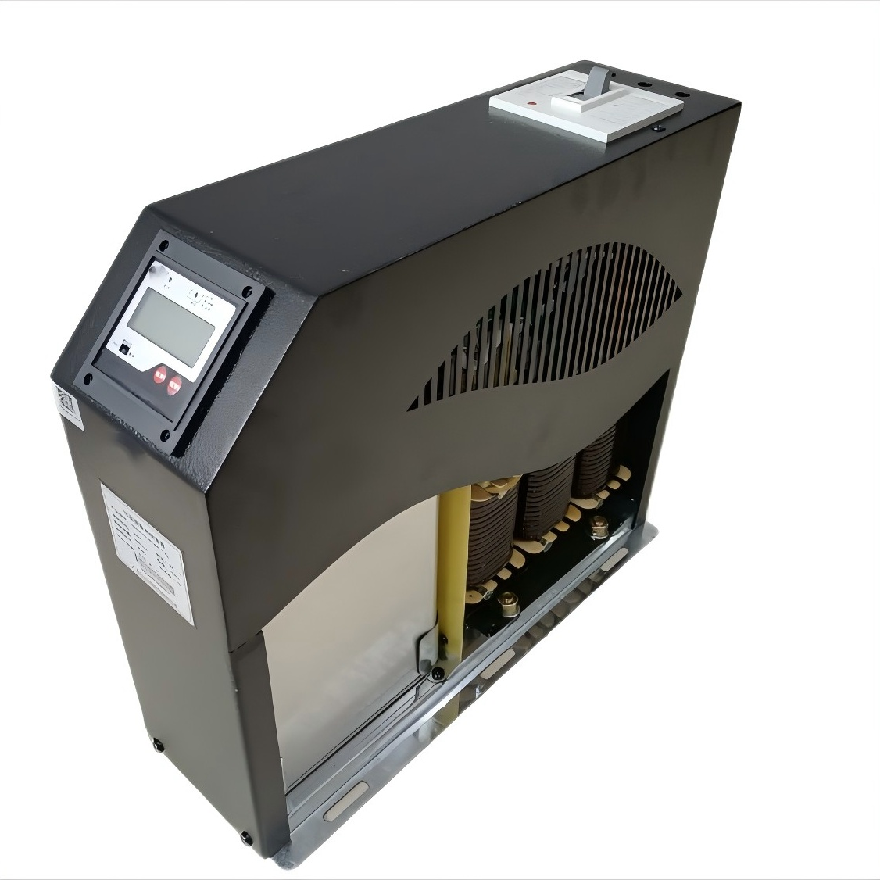

Pengenalan kepada BY82J S/480 - 50/P7 Kapasitor Anti Harmonik
Kapasitor Pintar Anti-Harmonik Siri BY82J S/480-50/P7 oleh Baoyu Holdings Limited ialah Kapasitor Penapisan Kuasa termaju yang direka untuk sistem kuasa voltan rendah 0.4kV (Voltan Kapasitor AC berkadar 480V), menggabungkan penindasan harmonik dan pampasan kuasa reaktif untuk mengoptimumkan kestabilan grid dan kecekapan tenaga. Dicipta dengan teknologi kadar reaktans 7%, kapasitor ini secara khusus menyasarkan harmonik tertib ke-5 dan lebih tinggi, dengan berkesan mengurangkan herotan harmonik sambil menghalang risiko resonans dalam Kapasitor Siri dalam konfigurasi Sistem Kuasa.Menampilkan teknologi Kapasitor Pintar Anti-Harmonik, Kapasitor Dalam AC ini menyepadukan pensuisan silang sifar untuk menghapuskan arus masuk, memastikan Arus AC Melalui Kapasitor lancar dan memanjangkan jangka hayat peralatan. Reka bentuk kapasitor penyembuhan sendiri secara automatik membaiki kerosakan dielektrik kecil, meningkatkan ketahanan dalam persekitaran industri dan komersial dengan gangguan harmonik yang tinggi.
Prinsip kerja BY82J S/480 - 50/P7 Kapasitor Anti-harmonik
Prinsip tindakan setiap komponenKomponen pintar
- Semua komponen elektronik dalam komponen pintar menggunakan suhu yang luas dan gred industri, yang boleh menyesuaikan diri dengan persekitaran yang keras dengan perubahan suhu yang besar dan gangguan elektromagnet yang teruk dan boleh berfungsi dengan pasti untuk masa yang lama tanpa gangguan.
Teknologi suis segerak pensuisan sifar silang berdasarkan sesentuh mekanikal
- Syarikat itu telah meringkaskan ciri-ciri dan kelemahan penyentuh mekanikal, thyristor tanpa sentuh, dan suis komposit, dan menggabungkan pengalaman pembangunan dan operasi praktikal selama bertahun-tahun, secara bebas membangunkan generasi baharu yang menggunakan perisian mikroelektronik dan teknologi perkakasan untuk mengawal hubungan geganti elektromagnet mekanikal dengan berkesan; llaksanakan teknologi pensuisan segerak untuk silangan sifar dan pensuisan kapasitor kuasa voltan rendah berdasarkan sesentuh mekanikal, Apabila voltan AC pada kedua-dua hujung sesentuh adalah sifar, ia akan menutup, dan apabila sesentuh ditutup, ia terbuka apabila arus AC di kedua-dua hujung adalah sifar. Elakkan kesan arus masuk yang dijana semasa input kapasitor pada voltan sistem. Mengurangkan kehilangan peralatan dan meningkatkan hayat perkhidmatan kapasitor.
Reaktor siri kering
- Reaktor siri kering dalam produk menggunakan bahan import fux magnet tinggi, yang ringan, bersaiz kecil, penggunaan kuasa yang rendah, kenaikan suhu yang rendah dan bunyi yang rendah. Ia dilengkapi secara dalaman dengan geganti athermal yang memantau suhunya dan menghantar isyarat apabila suhu yang ditetapkan melebihi.
Transformer pensampelan arus mikro
- Persampelan semasa kapasitor menggunakan pengubah mikro dengan teras permalloy, yang mempunyai kelinearan yang baik, ciri frekuensi tinggi, dan perbezaan kecil, memastikan ketepatan dan kestabilan perlindungan jenis arus dan semasa.
Pemutus litar pantas
- Pemutus litar pantas menggunakan pemutus litar kes acuan, yang dibuka dalam 100ms pada 10 kali arus terapelasi. Ia digunakan untuk perlindungan utama pensuisan pantas semasa untuk mengelakkan suis atas tersandung, dan juga berfungsi sebagai terminal sambungan kuasa dan suis utama kuasa.
Ciri-ciri Utama BY82J S/480 - 50/P7 Kapasitor Anti-harmonik
- Kapasitor kuasa penapisan voltan rendah industri berkualiti tinggi yang mengguna pakai piawaian keselamatan yang sangat tinggi.
- Teknologi suis segerak dengan teknologi canggih digunakan dengan prestasi yang stabil dan boleh dipercayai.
- Litar magnet litar gelung tertutup tidak tepu atau menggunakan tenaga atau menyebabkan sinaran elektromagnet. Mengguna pakai teknologi dan proses khas, ia boleh menyekat harmonik tertib tinggi dan arus masuk dengan berkesan, dengan kesan penindasan yang ketara pada harmonik 3-13 atau lebih.
- Dengan struktur Modular, gabungan boleh fiexible, pengembangan yang mudah, pemasangan ringkas dan penyelenggaraan yang mudah; Rangkaian pintar, antara muka komunikasi 485 boleh disambungkan ke komputer bahagian belakang untuk pengurusan pengagihan kuasa yang komprehensif.
- Mod operasi kawalan terdesentralisasi, boleh dipercayai dengan 1 juta pensuisan kerosakan bebas.
- Antara muka dalam bahasa Cina untuk pengendalian dan penyelenggaraan yang mudah, membolehkan pencarian kesalahan di tapak.
- Pemasangan SH kalis letupan dan peranti kawalan suhu dalam unit meningkatkan kebolehpercayaannya dalam keadaan tegasan harmonik yang tinggi.
- Kesan penjimatan tenaga adalah besar, meningkatkan faktor kuasa dengan ketara, mengurangkan kuasa dan meningkatkan kualiti kuasa.
Fungsi Utama BY82J S/480 - 50/P7 Kapasitor Anti-harmonik
- Fungsi penindasan harmonik: Menekan harmonik tertib tinggi dan arus masuk dengan berkesan, dan menolak harmonik daripada memasuki peranti kapasitor. Ia boleh menghapuskan kesan harmonik tertib tinggi pada kapasitor, melindungi litar dan kapasitor daripada beban lampau, mencegah penuaan terlalu panas kapasitor media penebat, penurunan prestasi penyembuhan diri, dan mengurangkan hayat perkhidmatan.
- Fungsi pensuisan segerak: bersempena dengan pengawal khusus, ia mempunyai masa tindak balas yang pantas. boleh mencapai penjejakan dinamik, dan boleh menukar dengan tepat apabila arus dan voltan sifar, dengan sedikit kesan daripada harmonik.
- Fungsi pampasan fasa pisah: Produk jenis pampasan fasa pisah, setiap kapasitor fasa boleh ditukar secara berasingan, meningkatkan ketepatan pampasan kuasa reaktif dan memberikan pampasan yang baik untuk ketidakseimbangan kuasa reaktif tiga fasa.
- Fungsi pengukuran: voltan pengedaran, arus, kuasa reaktif, ukuran faktor kuasa, fasa CT dan nisbah transformasi pengukuran automatik, pembetulan; Pengukuran suhu arus tiga fasa dan dalaman setiap kapasitor.
- Fungsi perlindungan: litar pensuisan pantas dan perlindungan arus lebih; Voltan lampau kapasitor dan perlindungan voltan bawah; Kapasitor atas suhu, kejatuhan fasa, dan perlindungan ketidakseimbangan tiga fasa. Apabila suhu kapasitor melebihi 65 darjah, keseluruhan kapasitor akan ditutup untuk perlindungan, meningkatkan hayat perkhidmatannya dan memastikan operasi sistem yang selamat.
- Fungsi isyarat: status pensuisan, status pampasan atas/bawah, dan isyarat status voltan lebih/bawah bagi kapasitor; Jenis tindakan perlindungan dan isyarat jenis kesalahan diagnosis diri.Fungsi komunikasi: Sambungan komunikasi RS-485 digunakan antara kapasitor dan pengawal, yang memudahkan muat naik sejumlah besar data pensampelan dan pertukaran maklumat dengan terminal pemantauan luaran, membentuk kerja sistem.
- Kawalan rangkaian pintar: ia secara automatik boleh mengesan dan menjejaki perubahan dalam kuasa reaktif sistem, dan secara automatik menukar bank kapasitor. Kapasitor dengan kapasiti yang sama ditukar mengikut prinsip berbasikal, manakala kapasitor dengan kapasiti yang berbeza ditukar mengikut prinsip penyesuaian. Kapasitor adalah masuk dahulu, keluar dahulu, dan keluar dahulu, masuk dahulu; Kapasitor dengan suhu operasi yang rendah hendaklah digunakan dahulu, manakala yang mempunyai suhu tinggi hendaklah dipadamkan dahulu: Keadaan kerja pampasan adalah malar, dan kapasitor dihidupkan dan dimatikan secara berkala untuk mengelakkan operasi jangka panjang bagi satu kapasitor.
- Fungsi diagnosis diri kesalahan: Komponen kawalan pintar kapasitor boleh mendiagnosis sendiri parameter operasi setiap fasa badan. Sebaik sahaja kesalahan semakan sendiri berlaku, seluruh mesin bertindak balas dengan cepat dan keluar dari operasi.

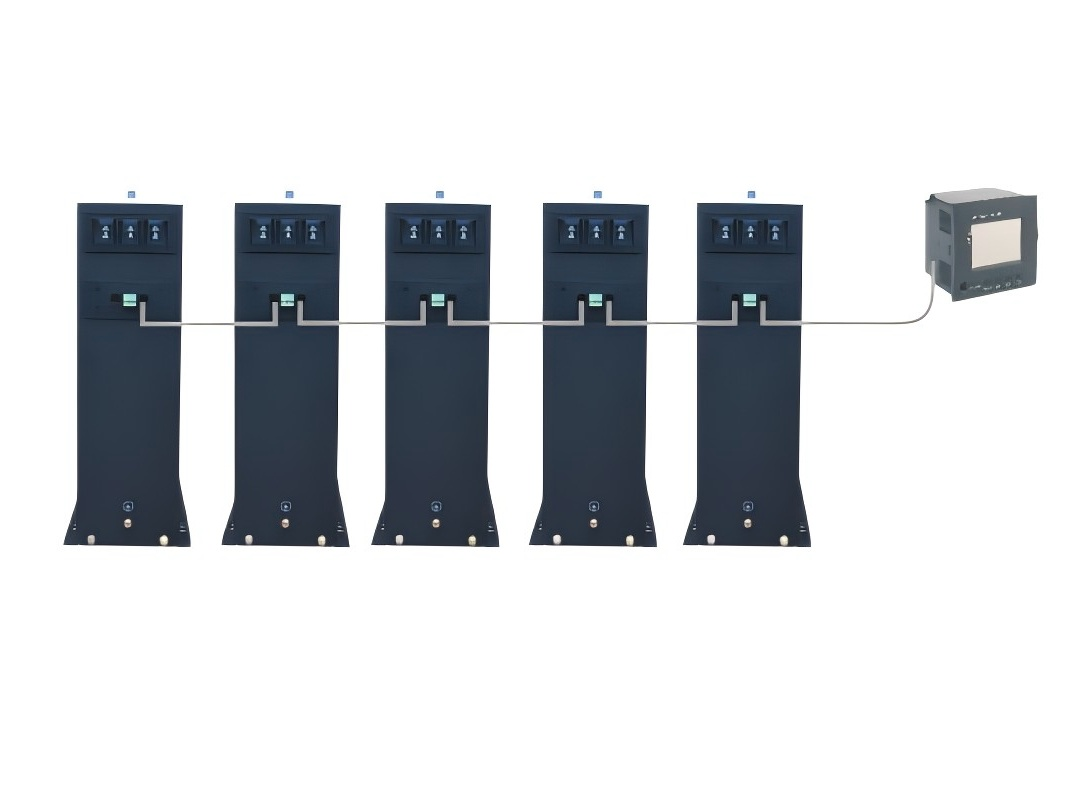

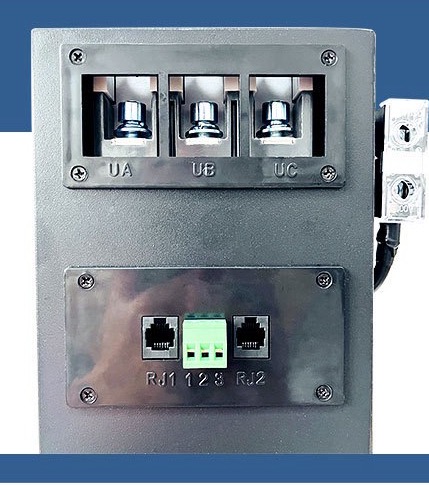

Gambarajah Skema Pendawaian Produk
Gambar rajah saiz produk
| taip | H(mm) | Kapasiti |
| BY82J S/480 - 50/P7 | 485 | 50kvar |
Nota:
1. Kadar reaktans standard untuk produk di atas ialah P7 dan P14, dan kadar reaktans lain boleh dipilih mengikut keperluan pelanggan.
2. Jadual hanya menyenaraikan model dan spesifikasi produk yang biasa digunakan, dan model lain boleh dirujuk untuk mendapatkan perincian.
3. Voltan terkadar produk jenis pampasan P14 co ialah 525V, dan voltan terkadar produk jenis pampasan sub ialah 300V.
