I condensatori intelligenti anti-armonici della serie BYKXG/F sono composti principalmente da condensatori di potenza resistenti alla tensione (tipo Δ) o (tipo Y). Adotta le più recenti conquiste tecnologiche come la tecnologia software e hardware microelettronica, la tecnologia dei microsensori, la tecnologia delle microreti e la tecnologia di produzione elettrica per ottenere funzioni di intelligenza e compensazione della potenza reattiva a bassa tensione, rendendolo affidabile, conveniente e a lancio zero. , protezione, misurazione, segnale, online e altre funzioni, è una svolta importante nella compensazione automatica della potenza reattiva a bassa tensione e nella tecnologia di filtraggio ed è principalmente adatto per la compensazione della potenza reattiva in gravi situazioni armoniche.

Contattaci

dettagli del prodotto

Introduzione al prodotto

I condensatori intelligenti anti-armonici della serie BYKXG/F sono composti da condensatori di potenza resistenti alla tensione (tipo Δ) o (tipo Y). Sono il risultato dell'integrazione di software microelettronici e tecnologia hardware, tecnologia microsensore, tecnologia micronetwork e tecnologia di produzione elettrica. Questa fusione di tecnologie all'avanguardia consente ai condensatori della serie BYKXG/F di ottenere funzioni intelligenti di compensazione della potenza reattiva a bassa tensione, rendendoli affidabili, convenienti e a zero lancio.

La combinazione di software microelettronico e tecnologia hardware conferisce ai condensatori della serie BYKXG/F la capacità di compensare in modo intelligente la potenza reattiva. Ciò significa che possono regolare dinamicamente l'uscita di potenza reattiva in base ai requisiti in tempo reale del sistema elettrico, garantendo una correzione ottimale del fattore di potenza. Inoltre, la tecnologia dei microsensori consente a questi condensatori di rilevare e rispondere con precisione alla qualità dell'alimentazione, migliorandone ulteriormente l'efficienza e l'affidabilità.

La tecnologia micro-network integrata nei condensatori della serie BYKXG/F facilita la comunicazione e il coordinamento senza soluzione di continuità tra più condensatori all'interno del sistema di alimentazione. Ciò non solo garantisce l'unificazione e la sincronizzazione della compensazione della potenza reattiva, ma consente anche il monitoraggio e il controllo da remoto, migliorando così la praticità e l'efficienza del funzionamento complessivo.

I condensatori della serie BYKXG/F sono inoltre progettati per essere robusti e affidabili. La loro avanzata tecnologia di produzione elettrica garantisce una costruzione e prestazioni di alta qualità, rendendoli adatti a un'ampia gamma di applicazioni in tutti i settori. Inoltre, la loro capacità di lancio zero elimina il rischio di picchi di tensione o disturbi durante il funzionamento, sottolineando ulteriormente la loro affidabilità e sicurezza.

I condensatori intelligenti anti-armonici della serie BYKXG/F rappresentano un importante passo avanti nel campo dei condensatori di potenza. Incorporando una tecnologia all'avanguardia con un'enfasi su intelligenza, affidabilità e praticità, si prevede che questi condensatori rivoluzioneranno la compensazione della potenza reattiva e la correzione del fattore di potenza in vari sistemi elettrici. Poiché la domanda di efficienza energetica e qualità dell'energia continua a crescere, i condensatori della serie BYKXG/F svolgeranno un ruolo chiave nel plasmare il futuro della gestione e della distribuzione dell'energia.

Indicatori tecnici del prodotto

Progetto		Parametro
Alimentazione elettrica condizioni	Tensione nominale	~220V/380V
	Deviazione di tensione	±20%
	Frequenza di potenza	Frequenza
	Consumo energetico
Misurazione errore	voltaggio	≤0,5% (nell'intervallo 80-120% della tensione nominale)
	attuale	≤1%
	temperatura	±1℃
Potenza reattiva compensazione parametri	Intervallo di commutazione del condensatore	>10S
	Capacità reattiva	Unità singola ≤50Kvar (trifase), ≤30Kvar (fase divisa)
	in linea	≤31 unità
Affidabilità parametri	Precisione del controllo	100%
	Controllo della frequenza consentita	1 milione di volte
	Tasso di attenuazione del tempo di funzionamento della capacità del condensatore	≤1%/anno
	Tasso di attenuazione della commutazione della capacità del condensatore	≤0,1%/10000 volte
	Tasso di fallimento annuale	≤0,1%
Ambiente condizione	temperatura ambiente	-40℃~+40℃
	umidità relativa	40℃, 20~90%
	Altitudine	≤2000m
Elettrico sicurezza	La distanza di isolamento elettrico e la distanza di dispersione, la resistenza dell'isolamento, la protezione di sicurezza, l'isolamento da cortocircuito e la protezione del circuito di adozione e controllo sono tutti conformi alle disposizioni corrispondenti della norma cinese del settore energetico DL/T842-2003 "Condizioni per l'uso di dispositivi a condensatori paralleli a bassa tensione".

Schema tipico del collegamento elettrico all'interno dell'armadio

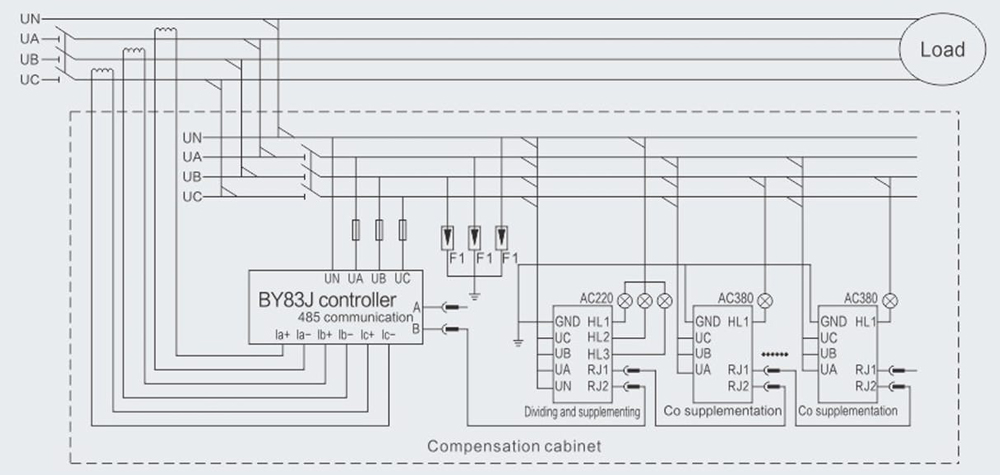

Schema elettrico di compensazione mista (cocompensazione+subcompensazione)+schema di controllo

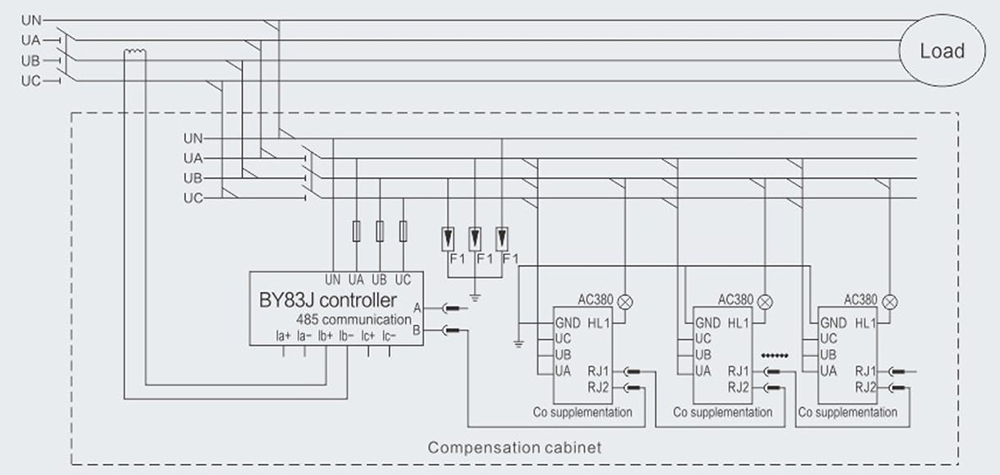

Schema elettrico di compensazione + controllore

Schema elettrico di collegamento e cablaggio dell'applicazione del prodotto

Requisiti di cablaggio del prodotto

Specifiche del cavo di collegamento tra il prodotto e l'estremità dell'alimentatore:

Cablaggio primario: cavo di alimentazione, che richiede un numero sufficiente di fili di rame multipolari standard;

Cablaggio secondario: filo della spia esterna, collegato al filo del controller;

Cavo dati: cavo dati da prodotto a prodotto;

Filo di messa a terra: il prodotto è collegato al terminale di messa a terra esterno mediante un singolo filo di rame intrecciato.

Capacità	Capacità ≤30Kvar	30Kvar
Cablaggio primario	conduttore in rame da 10mm2	conduttore in rame da 16mm2
Collegamento alla rete elettrica	conduttore di rame da 1mm2
Cavo dati	Consegna con prodotto
Filo di messa a terra	Conduttore di rame da 2,5 mm2
