Migliora la qualità dell'energia e riduci i costi: guida al contattore CJ19 e al condensatore BY81

I costi nascosti della scarsa qualità dell'energia

Prima di addentrarci nella soluzione, è fondamentale comprendere i problemi associati alla scarsa qualità dell'energia. Gli impianti con carichi induttivi significativi, come motori, trasformatori e sistemi di condensatori per l'illuminazione, spesso presentano un basso fattore di potenza. Ciò si traduce in:

• Aumento del consumo di potenza reattiva, con conseguenti sanzioni per i servizi pubblici e bollette elettriche più elevate.

• Cadute di tensione e instabilità che incidono sulle prestazioni delle apparecchiature sensibili.

• Trasformatori e sistemi di distribuzione sovraccarichi, che ne riducono la durata e la capacità di sopportare carichi aggiuntivi.

Le industrie di tutto il mondo affrontano questi problemi implementando banchi di condensatori per migliorare il fattore di potenza. L'uso efficace dei banchi di condensatori in ambito industriale è una strategia comprovata per contrastare questi problemi, migliorare la stabilità della tensione di alimentazione trifase e ottenere significativi risparmi sui costi.

Presentazione del Serie CJ19: Un contattore di commutazione del condensatore superiore

Non tutti i contattori CA sono uguali. I modelli standard di contattori industriali non sono progettati per le sfide specifiche della commutazione dei condensatori di distribuzione. Le correnti di spunto dei condensatori possono essere elevate, spesso 100 volte superiori alla corrente nominale.8, causando la saldatura dei contatti e il guasto dei contattori standard.

Il contattore di commutazione per condensatori della serie CJ19 è progettato specificamente per questa applicazione impegnativa. Il suo design avanzato incorpora resistori di precarica o altri meccanismi di limitazione della corrente di spunto, riducendo drasticamente lo stress sul condensatore di potenza e sul contattore CA stesso durante le operazioni di commutazione.6.

Caratteristiche principali del Contattore di potenza CJ19:

• Robusta gestione delle correnti di spunto: gestisce le correnti di spunto elevate, proteggendo i vostri investimenti in condensatori di potenza a bassa tensione. Modelli specifici come il CJ19-43 possono sopprimere le correnti di spunto fino a valori pari a 43 volte la corrente nominale.1.

• Costruzione durevole: progettata per operazioni di commutazione frequenti, con una durata meccanica superiore a 100.000 cicli in molti modelli1.

• Configurazioni flessibili: disponibili in varie correnti nominali (ad esempio, 25 A, 32 A, 43 A, 63 A, fino a 170 A) per adattarsi a diverse dimensioni di potenza del condensatore1.

• Contatti ausiliari multipli: le opzioni per 1NO+2NC o altre configurazioni offrono flessibilità per i circuiti di controllo e feedback2, rendendolo più di un semplice contattore di potenza, ma un componente di controllo integrato.

• Ampia gamma di tensione della bobina: compatibile con le tensioni di controllo comuni (AC24V, AC48V, AC220V, AC380V)6, semplificando l'integrazione nei sistemi di controllo esistenti.

Ecco una rapida panoramica delle specifiche di alcuni modelli CJ19 per sistemi a 380 V:

Serie BY81J: banco di condensatori intelligente a bassa tensione

Un contattore di commutazione per condensatori di qualità superiore merita un condensatore altrettanto avanzato. La serie BY81J rappresenta la prossima generazione di tecnologia di condensatori intelligenti per applicazioni di rete a bassa tensione da 0,4 kV.38.

A differenza dei tradizionali assemblaggi che richiedono componenti separati (dispositivi di correzione del fattore di potenza, controller, fusibili, relè termici), il condensatore intelligente BY81J integra tutto in un'unica unità compatta e affidabile.

Principali vantaggi del condensatore intelligente BY81J:

• Design all-in-one: integra un condensatore di potenza a bassa tensione, un controller avanzato, dispositivi di protezione e tecnologia di commutazione elettromagnetica a passaggio per lo zero8.
• Commutazione a passaggio per lo zero (sincronizzazione): il contattore CA integrato (spesso di tipo specializzato come il CJ19) commuta nel punto di tensione ottimale, riducendo al minimo le correnti di spunto e i transitori sulla linea di alimentazione8Ciò prolunga la durata sia del condensatore CA che del contattore nel circuito elettrico.
• Autoprotezione e comunicazione: offre funzioni di protezione complete (sovracorrente, sovratensione, sovratemperatura) e supporta protocolli di comunicazione per una facile integrazione nei sistemi automatizzati di gestione della qualità dell'energia3.
• Modulare e scalabile: consente una facile espansione della capacità di compensazione. È possibile iniziare con un singolo modulo e ampliare la batteria di condensatori BT in base alle proprie esigenze.

Come Contattori CJ19 E Condensatori BY81J Lavoriamo insieme per una qualità energetica superiore

La sinergia tra un contattore di commutazione del condensatore dedicato come il CJ19 e un condensatore intelligente come il BY81J crea un modulo di compensazione altamente affidabile ed efficiente.

1. Segnale di comando: il controller del sistema o la logica interna del BY81J determina la necessità di potenza reattiva aggiuntiva in base al fattore di potenza misurato.

2. Fase di precarica: su comando, il contattore CJ19 attiva il suo circuito di precarica, caricando delicatamente il condensatore universale tramite resistori per limitare il picco di corrente iniziale.

3. Innesto del contatto principale: dopo un breve ritardo, i contatti principali si chiudono, cortocircuitando i resistori e collegando il condensatore direttamente alla linea CA.

4. Funzionamento stabile: il condensatore BY81J rimane nel circuito, compensando la potenza reattiva e migliorando la stabilità della tensione trifase.

5. Monitoraggio intelligente: il BY81J monitora costantemente il proprio stato e le condizioni della rete. Se vengono rilevate anomalie (sovracorrente, sovratensione), può segnalare al contattore CJ19 di disconnettersi, garantendo la sicurezza.

Questo funzionamento coordinato, caratterizzato da limitazione della corrente di spunto e commutazione a passaggio per lo zero, è ciò che distingue questa combinazione dalle combinazioni base contattore-condensatore. Riduce drasticamente lo stress su tutti i componenti del contattore e sul condensatore di corrente alternata stesso.

Applicazioni: utilizzo della batteria di condensatori nelle industrie

La combinazione di contattori CJ19 e condensatori BY81J è ideale per realizzare soluzioni robuste di banchi di condensatori BT in vari settori:

• Impianti di produzione: compensare i grandi motori a induzione, le saldatrici e i macchinari CNC per migliorare la qualità dell'energia ed evitare penali per i servizi di pubblica utilità.
• Edifici commerciali: ridurre il consumo di potenza reattiva causato da sistemi HVAC, reattori di illuminazione fluorescente e ascensori.
• Siti di energia rinnovabile: (ad esempio, punti di integrazione del sistema di energia solare) per il supporto della tensione e la correzione del fattore di potenza nel punto di interconnessione.
• Impianti di trattamento delle acque: fattore di potenza corretto per motori di pompe di grandi dimensioni, migliorando l'efficienza e riducendo le perdite di elettricità a bassa potenza.

Scegliere l'attrezzatura giusta per la qualità dell'energia

Per un sistema di correzione del fattore di potenza efficace è fondamentale selezionare i componenti corretti.

• Per il contattore CJ19: adattare la tensione e la corrente nominale del contattore alla tensione di alimentazione trifase principale e alla potenza in kvar del condensatore che controllerà. Fare riferimento alle tabelle del produttore per il dimensionamento preciso.1.
• Per il condensatore BY81J: calcolare la compensazione totale richiesta in kvar in base a un'analisi della qualità dell'energia del vostro impianto. La natura modulare del BY81J consente di distribuire questa capacità su più unità per una compensazione a gradini.

Suggerimento: sebbene il prezzo di un contattore magnetico CA sia un fattore da considerare, la durata superiore e le caratteristiche di protezione di un contattore di commutazione del condensatore dedicato come il CJ19 offrono un costo totale di proprietà molto più basso grazie alla riduzione della manutenzione e dei tempi di fermo.

Oltre la compensazione passiva: una soluzione completa per la qualità dell'energia

Sebbene il condensatore shunt per la correzione del fattore di potenza sia altamente efficace per la compensazione del carico di base, alcuni problemi di qualità dell'alimentazione richiedono soluzioni più dinamiche. Per impianti con carichi a rapida fluttuazione o elevata distorsione armonica, Baoyu offre anche dispositivi avanzati per la qualità dell'alimentazione come:

• Generatori di variabili statiche (SVG): Fornisce una compensazione della potenza reattiva istantanea e continua senza i transitori di commutazione associati ai condensatori.

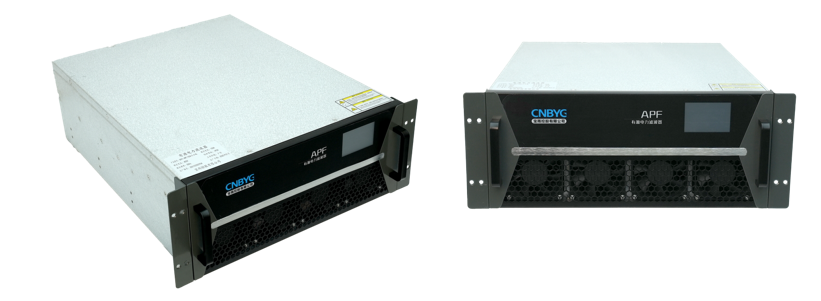

• Filtri armonici attivi (AHF): Attenuare le correnti armoniche, prevenendo il surriscaldamento delle apparecchiature e le interferenze di rete.

Un approccio ibrido che utilizza una batteria di condensatori LV con CJ19/BY81J per la compensazione di massa e un SVG per il controllo dinamico e preciso può rappresentare la soluzione più completa ed economica per siti complessi.

Aggiorna oggi stesso la tua batteria di condensatori LV

Investire in apparecchiature per la qualità dell'energia adeguate è un investimento in affidabilità ed efficienza. La combinazione di robustezzaContattore CA CJ19e il condensatore intelligente BY81J fornisce una soluzione affidabile, scalabile e ad alte prestazioni per la compensazione della potenza reattiva nella rete a bassa tensione.

Pronti a migliorare la qualità dell'energia e a ridurre i costi energetici? Contattate Baoyu Holdings oggi stesso. I nostri esperti possono aiutarvi a progettare un sistema di correzione del fattore di potenza su misura, che soddisfi le vostre specifiche esigenze industriali e massimizzi il ritorno sull'investimento.
