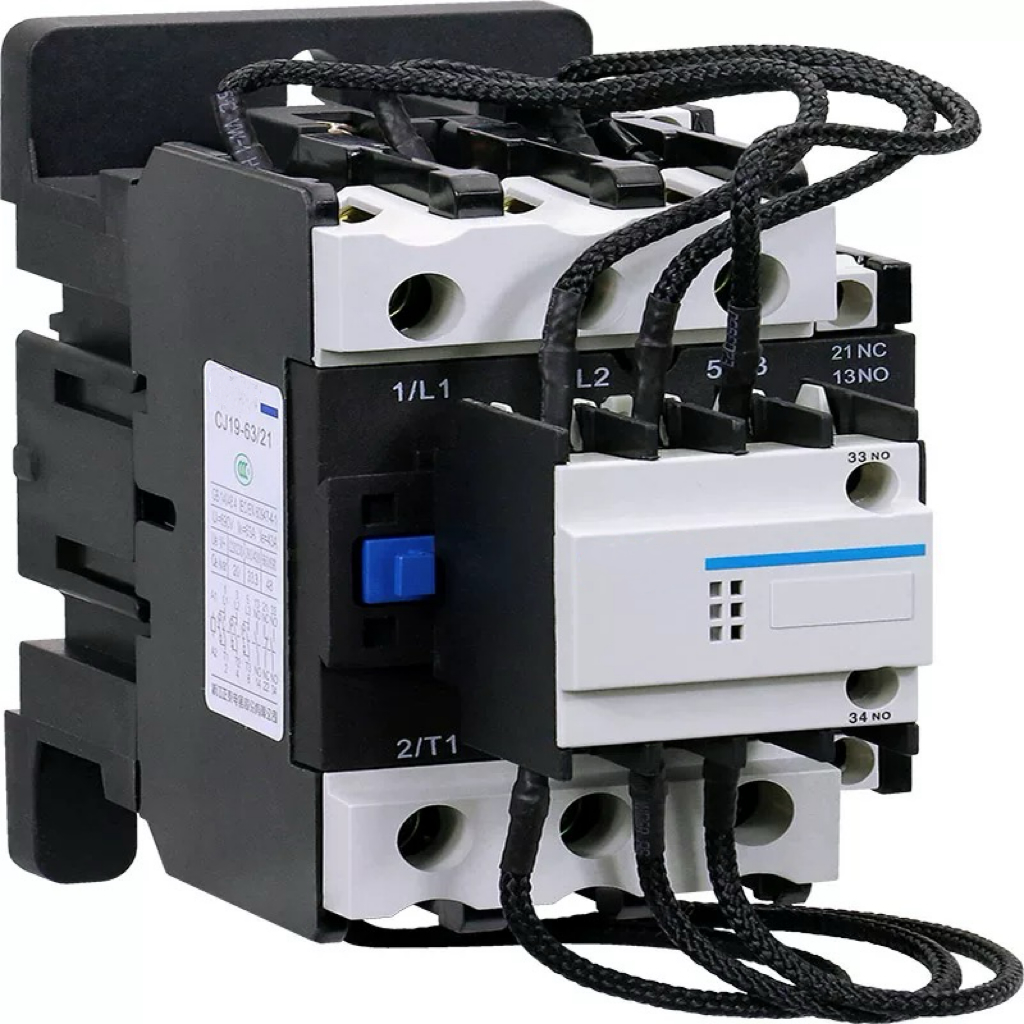

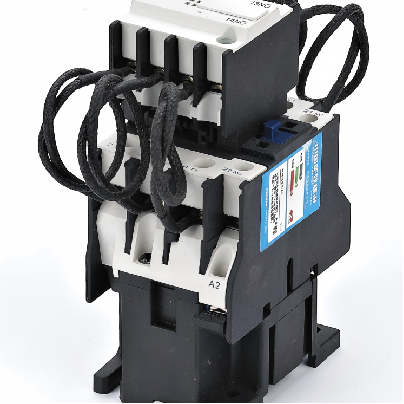

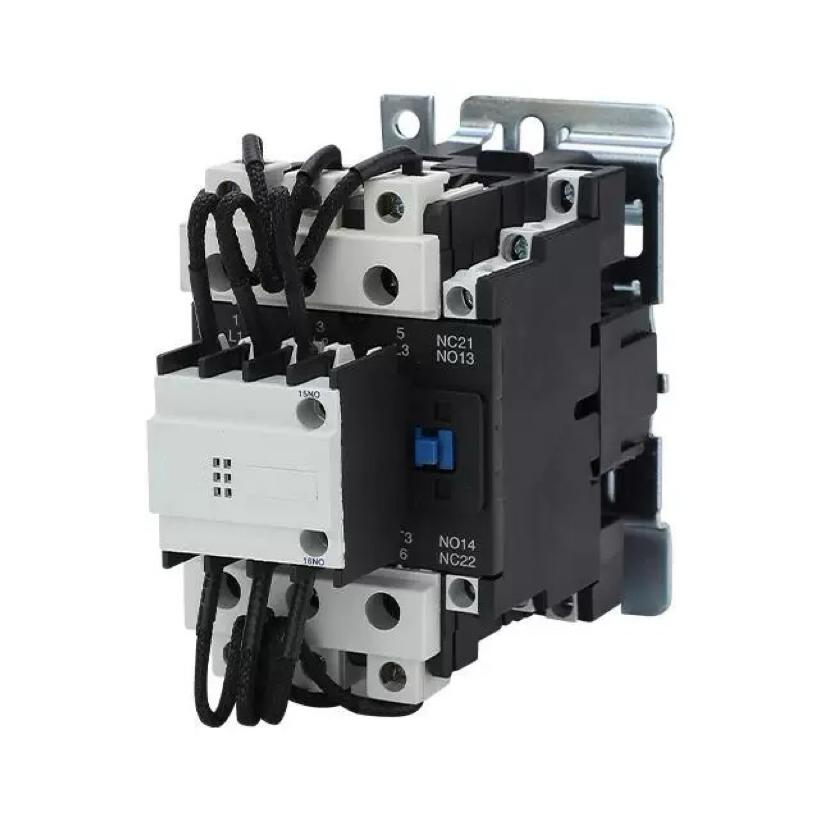

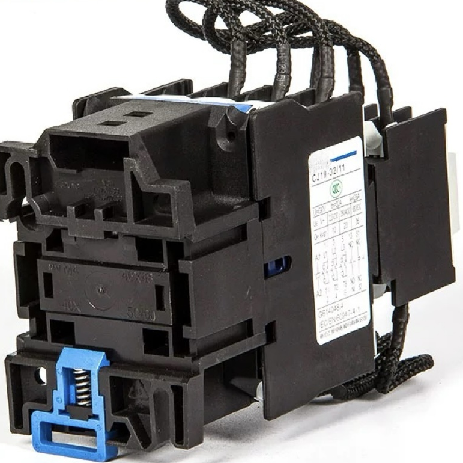

श्रृंखला स्विचिंग संधारित्र संपर्कक

CJ19 श्रृंखला स्विचिंग कैपेसिटर कॉन्टैक्टर (जिन्हें आगे कॉन्टैक्टर कहा जाएगा) मुख्य रूप से 50Hz या 60Hz AC और 400v तक रेटेड कार्यशील वोल्टेज वाली विद्युत लाइनों में उपयोग किए जाते हैं। इनका उपयोग निम्न-वोल्टेज प्रतिक्रियाशील शक्ति क्षतिपूर्ति उपकरणों द्वारा निम्न-वोल्टेज समानांतर कैपेसिटर को इनपुट या निकालने के लिए किया जाता है। कॉन्टैक्टर एक सर्ज सप्रेशन डिवाइस से सुसज्जित है, जो कैपेसिटर पर क्लोजिंग सर्ज के प्रभाव को प्रभावी ढंग से कम कर सकता है और खोलने और बंद करने के दौरान ओवरवोल्टेज को दबा सकता है।

हमसे संपर्क करें

उत्पाद विवरण

उत्पाद परिचय

बिजली दक्षता के क्षेत्र में, स्विच्ड कैपेसिटर कॉन्टैक्टर्स की CJ19 श्रृंखला एक प्रमुख घटक के रूप में उभर कर सामने आती है। यह कॉन्टैक्टर 50Hz या 60Hz AC और 400V तक के रेटेड ऑपरेटिंग वोल्टेज वाली बिजली लाइनों में उपयोग के लिए डिज़ाइन किया गया है, और कम वोल्टेज वाले रिएक्टिव पावर क्षतिपूर्ति उपकरणों में महत्वपूर्ण भूमिका निभाता है। इनका मुख्य कार्य कम वोल्टेज वाले शंट कैपेसिटर्स को इनपुट या हटाना है, जिससे बिजली का उपयोग अनुकूलित होता है और समग्र दक्षता बढ़ती है।

CJ19 श्रृंखला स्विचिंग कैपेसिटर कॉन्टैक्टर एक सर्ज सप्रेशन डिवाइस से लैस है जो कैपेसिटर पर क्लोजिंग सर्ज के प्रभाव को प्रभावी ढंग से कम करता है। यह फ़ंक्शन खोलने और बंद करने की प्रक्रिया के दौरान ओवरवोल्टेज को कम करने में मदद करता है और उपकरण के सुचारू और सुरक्षित संचालन को सुनिश्चित करता है। सर्ज और ओवरवोल्टेज को प्रभावी ढंग से प्रबंधित करके, ये कॉन्टैक्टर आपके पावर सिस्टम के जीवन और विश्वसनीयता को बढ़ाने में मदद करते हैं।

CJ19 श्रृंखला के स्विच्ड कैपेसिटर कॉन्टैक्टर्स का उपयोग विभिन्न उद्योगों और वातावरणों में किया जाता है जहाँ ऊर्जा दक्षता अत्यंत महत्वपूर्ण है। औद्योगिक सुविधाओं से लेकर व्यावसायिक प्रतिष्ठानों तक, ये कॉन्टैक्टर्स उन्नत पावर फैक्टर सुधार और अनुकूलित ऊर्जा उपयोग के लिए एक बहुमुखी समाधान प्रदान करते हैं। इन कॉन्टैक्टर्स को अपनी ऊर्जा प्रणालियों में एकीकृत करके, व्यवसाय महत्वपूर्ण लागत बचत प्राप्त कर सकते हैं और बढ़ी हुई ऊर्जा दक्षता के माध्यम से अपने पर्यावरणीय प्रभाव को कम कर सकते हैं।

CJ19 श्रृंखला के स्विच्ड कैपेसिटर कॉन्टैक्टर्स को सख्त गुणवत्ता और सुरक्षा मानकों को पूरा करने के लिए डिज़ाइन किया गया है। यह सुनिश्चित करता है कि वे कठिन परिचालन वातावरण में भी निरंतर प्रदर्शन और विश्वसनीयता प्रदान करें। स्थायित्व और दीर्घायु पर केंद्रित, ये कॉन्टैक्टर्स ऊर्जा दक्षता बढ़ाने और रखरखाव आवश्यकताओं को कम करने के लिए एक स्थायी समाधान प्रदान करते हैं।

CJ19 श्रृंखला के स्विच्ड कैपेसिटर कॉन्टैक्टर बिजली आपूर्ति दक्षता में सुधार लाने की दिशा में एक महत्वपूर्ण साधन बन गए हैं। कम वोल्टेज प्रतिक्रियाशील शक्ति क्षतिपूर्ति को सुगम बनाने और सर्ज और ओवरवोल्टेज को प्रभावी ढंग से प्रबंधित करने की इसकी क्षमता इसे बिजली प्रणालियों में एक अनिवार्य घटक बनाती है। इन कॉन्टैक्टरों को एकीकृत करके, व्यवसाय ऊर्जा दक्षता बढ़ा सकते हैं, परिचालन लागत कम कर सकते हैं और एक अधिक टिकाऊ भविष्य में योगदान दे सकते हैं।

विनिर्देश

उत्पाद मॉडल का नाम		सीजे19-25	सीजे19-32	सीजे19-43	सीजे19-63	सीजे19-95
विद्युत जीवन (10000 चक्र)		10	10	10	10	10
रेटेड धारा le(380V) A		17	23	29	43	63
नियंत्रणीय संधारित्र क्षमता (kvar)	220 वोल्ट	6	9	10	15	22
नियंत्रणीय संधारित्र क्षमता (kvar)	380 वोल्ट	12	18	20	30	40
रेटेड इन्सुलेशन वोल्टेज (V)		500	500	500	500	500
उछाल दमन क्षमता		20ले	20ले	20ले	20ले	20ले
कार्रवाई की शर्तें		एक्चुएशन:(85%~110%Us;रिलीज़:(20%~75%)Us
कॉइल पावर (VA) स्टार्ट/होल्ड		70/8	110/11	110/11	200/20	200/20
सहायक संपर्क नियंत्रण क्षमता		एसी-15 360VA;डीसी-3 33W
वजन (किलोग्राम)		0.44	0.63	0.64	1.4	1.5

संरचनात्मक विशेषताएँ

श्रृंखला स्विचिंग संधारित्र संपर्ककर्ता विवरण (2)dk6

उपस्थिति और स्थापना आयाम

श्रृंखला स्विचिंग संधारित्र संपर्ककर्ता विवरण (1)f35

नमूना	अमैक्स	बीमैक्स	सीमैक्स	डीमैक्स	और	एफ	नोट्स
सीजे19-25	80	47	124	76	34/35	50/60	स्क्रू स्थापना के अलावा, स्थापना के लिए 35 मिमी माउंटिंग रेल का भी उपयोग किया जा सकता है
सीजे19-32	90	58	132	86	40	48
सीजे19-43	90	58	136	86	40	48
