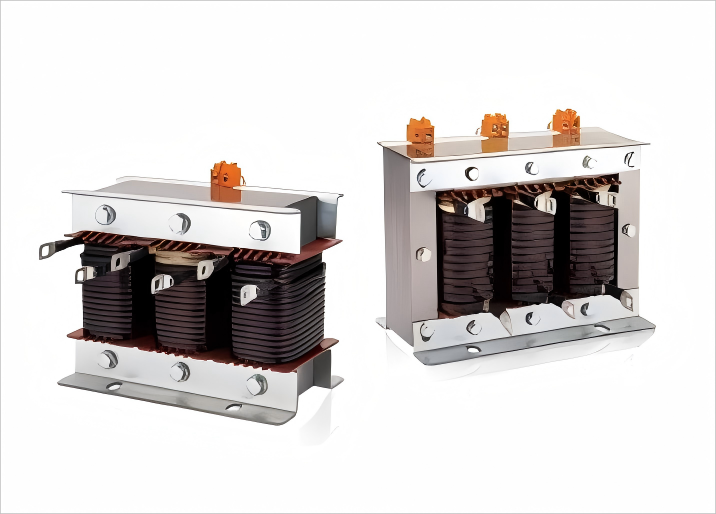

सीकेएसजी-0.3/0.45-6% श्रृंखला उच्च गुणवत्ता वाला तीन चरण निम्न वोल्टेज श्रृंखला रिएक्टर
मॉडल का अर्थ
प्रदर्शन पैरामीटर
| प्रकार | सीकेएसजी-0.3/0.45-6% |
| कार्यशील विद्युत आपूर्ति | 0.4KV, 0.45KV, 0.48KV, 0.525KV, 0.66KV, 0.69KV, 1.14KV |
| प्रतिक्रिया के प्रकार | 1%、4.5%、5.6%、6%、7%、12%、13% और 14% |
| वर्तमान मूल्यांकित | 6.42ए |
| रेटेड प्रेरण | 7.74एमएच |
| क्षमता | 5के |
| रेटेड इन्सुलेशन स्तर | 3kV/मिनट |
| इन्सुलेशन स्तर | कक्षाB，कक्षाF，कक्षाH |
| शोर | ≤50डीबी |
| अधिभार क्षमता | 1.35 गुना या उससे कम समय में निरंतर संचालन |
| ऊंचाई | 2000 मीटर से अधिक नहीं |
| परिचालन वातावरण का तापमान | -25 ℃ से +45 ℃ |
| सापेक्षिक आर्द्रता | 90% से अधिक नहीं |
| परिचालन की स्थिति | आसपास कोई हानिकारक गैसें या ज्वलनशील या विस्फोटक पदार्थ नहीं हैं |
| स्थापना की शर्तें | आसपास के वातावरण में अच्छी वेंटिलेशन की स्थिति होनी चाहिए, यदि कैबिनेट में स्थापित किया गया है, तो वेंटिलेशन उपकरण स्थापित किया जाना चाहिए |
रिएक्टर परिचय
व्यावहारिक रूप से, रिएक्टर शब्द उन प्रेरकों को संदर्भित करता है जिनका परिपथों में व्यापक रूप से उपयोग किया जाता है। परिपथ में विद्युत चुम्बकीय प्रेरण के कारण रिएक्टर एक निश्चित प्रेरकत्व प्रदर्शित करता है, जो इसे धारा परिवर्तन की दर का विरोध करने में सक्षम बनाता है। जब धारा चालक से प्रवाहित होती है, तो वह चालक द्वारा घेरे गए स्थान में एक चुंबकीय क्षेत्र स्थापित करती है। अतः, सामान्य अर्थ में, प्रेरकत्व किसी भी धारावाही चालक के लिए कार्य करता है। धारावाही सीधे चालक का प्रेरकत्व बहुत कम होता है क्योंकि चुंबकीय क्षेत्र की प्रबलता स्पष्ट नहीं होती। वह रिएक्टर उचित होता है जब उसमें एक चालक को लपेटकर निर्मित परिनालिका होती है, जिसे वायु-कोर रिएक्टर कहा जाता है। कभी-कभी प्रेरकत्व बढ़ाने के लिए, इस परिनालिका में एक लौह कोर डाला जाता है। तब इसे लौह-कोर रिएक्टर कहा जाता है। दो प्रकार के प्रतिघात प्रेरणिक प्रतिघात और धारिता प्रतिघात हैं। सबसे सामान्य वैज्ञानिक नामकरण इन्हें क्रमशः प्रेरक और संधारित्र के रूप में संदर्भित करता है। हालाँकि, चूंकि पुराने ग्रंथों में प्रेरकों का उल्लेख सबसे पहले प्रतिक्रिया नाम से किया गया था, इसलिए आजकल संधारित्रों को कैपेसिटिव प्रतिक्रिया के रूप में संदर्भित किया जाता है, जबकि रिएक्टर का विशेष अर्थ प्रेरक होता है।
रिएक्टर कार्य सिद्धांत
शॉर्ट-सर्किट के दौरान, विद्युत प्रणाली में एक बड़ी शॉर्ट-सर्किट धारा उत्पन्न होगी। यदि इसे अनियंत्रित छोड़ दिया जाए, तो विद्युत उपकरणों की गतिशील स्थिरता और तापीय स्थिरता बनाए रखना बहुत कठिन हो जाता है। इसलिए, कुछ सर्किट ब्रेकरों की ब्रेकिंग क्षमता की आवश्यकता को पूरा करने में मदद के लिए, शॉर्ट-सर्किट प्रतिबाधा बढ़ाने और शॉर्ट-सर्किट धारा को सीमित करने के लिए आउटगोइंग सर्किट ब्रेकरों पर एक श्रेणी रिएक्टर जोड़ा जाता है। रिएक्टरों के स्थापित होने पर, शॉर्ट-सर्किट के दौरान, रिएक्टर में वोल्टेज में गिरावट काफी अधिक होगी, जिससे बस वोल्टेज स्तर को बनाए रखने में मदद मिलेगी, जिससे बस पर किसी भी वोल्टेज में उतार-चढ़ाव को सीमित किया जा सकेगा, जिससे गैर-दोषपूर्ण लाइनों पर उपयोगकर्ता के विद्युत उपकरणों की परिचालन स्थिरता सुनिश्चित होगी।

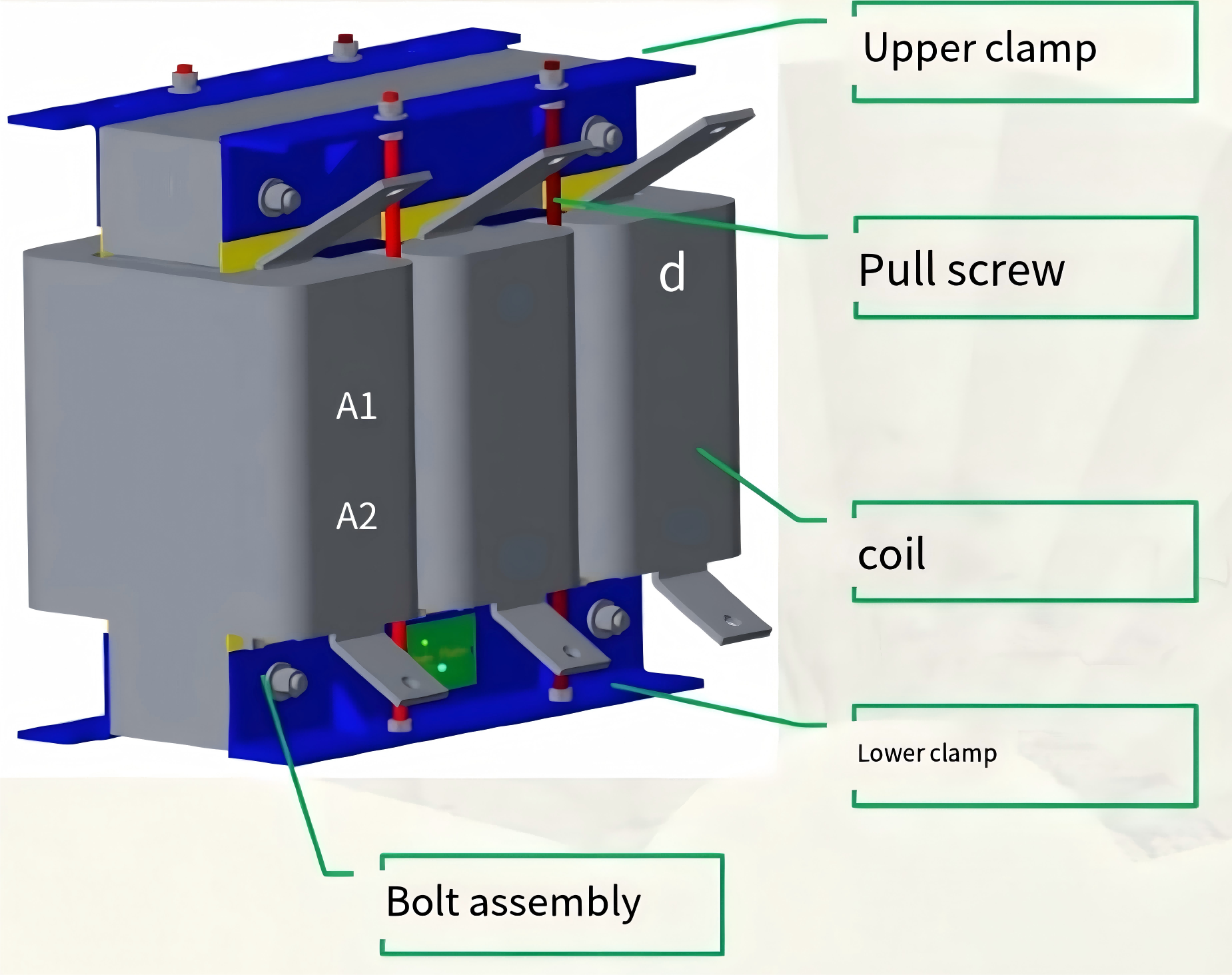

सीकेएसजी-0.3/0.45-6% रिएक्टर की संरचनात्मक विशेषताएँ
- फ़िल्टरिंग रिएक्टर दो प्रकार के होते हैं, तीन-चरण और एकल-चरण, दोनों ही लौह कोर शुष्क प्रकार के होते हैं।
- लौह कोर उच्च-गुणवत्ता वाली, कम-क्षति वाली, आयातित कोल्ड-रोल्ड ओरिएंटेड सिलिकॉन स्टील शीट से निर्मित है, जिसमें कोर कॉलम को कई वायु अंतरालों के माध्यम से एक समान छोटे खंडों में विभाजित किया गया है। वायु अंतरालों को एपॉक्सी लैमिनेटेड ग्लास क्लॉथ प्लेटों द्वारा अलग किया जाता है और विशेष चिपकने वाले पदार्थ से जोड़ा जाता है ताकि यह सुनिश्चित हो सके कि प्रतिक्रिया वायु अंतराल पूरे संचालन के दौरान न बदले।
- कुंडली को एच-ग्रेड या सी-ग्रेड के एनामेल्ड फ्लैट तांबे के तार से लपेटा जाता है, जिसे कसकर और समान रूप से व्यवस्थित किया जाता है।
- रिएक्टर की कुंडली और लौह कोर को एक इकाई में संयोजित करने के बाद, पूर्व-सुखाने, निर्वात संसेचन और ताप-उपचार की प्रक्रिया की जाती है। एच-ग्रेड संसेचन पेंट, रिएक्टर की कुंडली और लौह कोर को मजबूती से जोड़ने का काम करता है।
- रिएक्टर के क्लैंप और फास्टनर गैर-चुंबकीय सामग्रियों से बने होते हैं ताकि उच्च गुणवत्ता कारक और अच्छा फ़िल्टरिंग प्रभाव सुनिश्चित किया जा सके।
- सभी खुले तत्वों को संक्षारण-रोधी उपायों से उपचारित किया जाता है, जबकि आउटगोइंग टर्मिनल स्विच को टिनयुक्त तांबे की ट्यूब टर्मिनलों से सुसज्जित किया जाता है।
कनेक्शन के तरीके

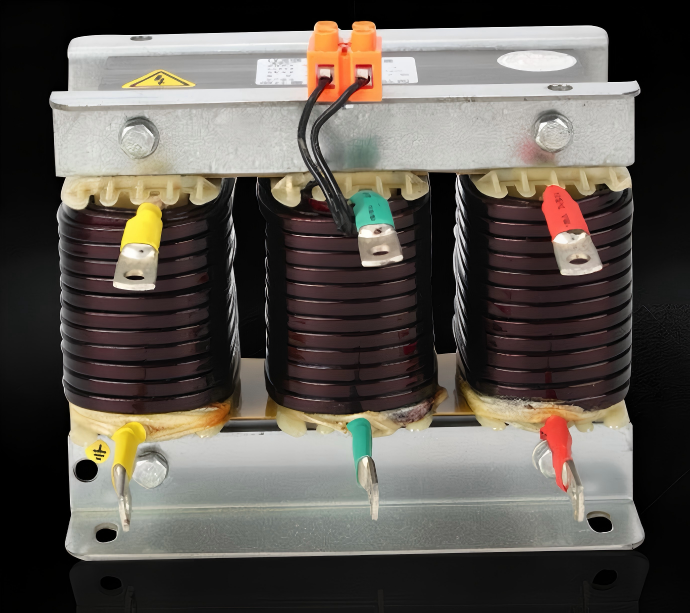

उत्पाद का स्वरूप और आयाम
| प्रकार | एल | में | एच | एल1×डब्ल्यू1 | ФK×L |
| सीकेएसजी-0.3/0.45-6% | 195 मिमी | 165 मिमी | 150 मिमी | 90×79 मिमी | Ф11×20मिमी |

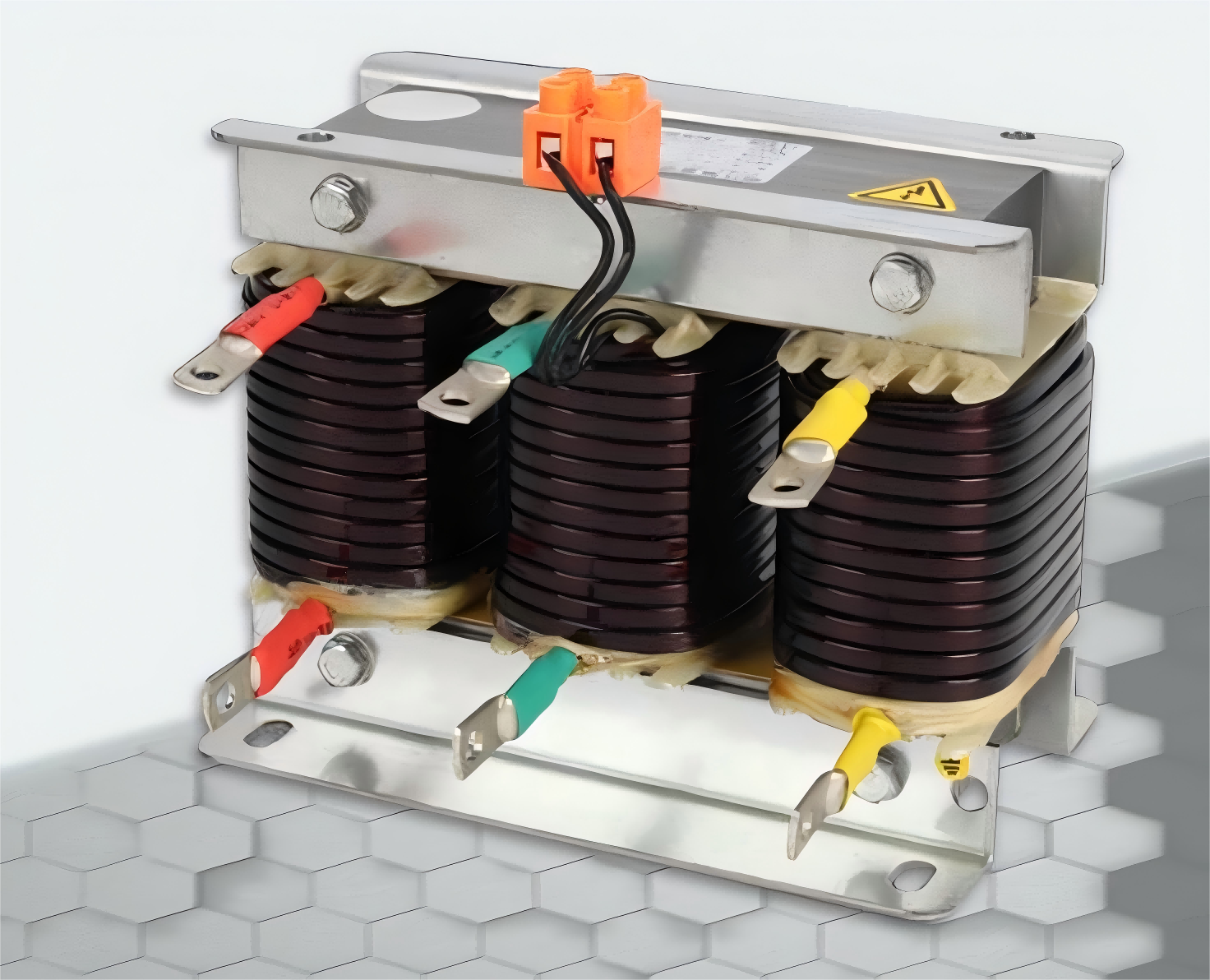

मुख्य लाभ
सीकेएसजी-0.3/0.45-6% निम्न-वोल्टेज श्रृंखला रिएक्टरों की कुंडलियाँ उच्च-श्रेणी के एच-क्लास या सी-क्लास एनामेल तारों से कसकर और समान रूप से लिपटी होती हैं, जिससे उत्कृष्ट ऊष्मा अपव्यय प्रदर्शन के साथ-साथ एक सुंदर डिज़ाइन भी सुनिश्चित होता है। इनके बाहरी घटकों पर संक्षारण-रोधी उपाय लागू किए गए हैं, और इन रिएक्टरों में टिन-प्लेटेड तांबे के ट्यूब टर्मिनल हैं, जो इन्हें ऑक्सीकरण-प्रतिरोधी बनाते हैं। साथ ही, इंसुलेटिंग और ज्वाला-रोधी बॉबिन इन रिएक्टरों की सुरक्षा और स्थायित्व को बढ़ावा देते हैं और उच्च तापमान की परिस्थितियों में भी इनके संचालन को सक्षम बनाते हैं।
इस रिएक्टर में कोल्ड रोल्ड सिलिकॉन स्टील शीट और उच्च शक्ति वाले स्टैम्प्ड आयरन क्लैम्प का उपयोग किया गया है जिससे लौह की हानि बहुत कम होती है और चुंबकीय प्रेरण की तीव्रता भी बहुत अधिक होती है। इस प्रकार, रिएक्टर में कुल हानि और तापन बहुत कम होता है। कोल्ड प्लेट को हॉट डिप गैल्वनाइजिंग से गुजारा जाता है ताकि यह सुनिश्चित हो सके कि इसके किनारों पर कोई गड़गड़ाहट न रह जाए और इसका गोल कोनों वाला डिज़ाइन टक्कर-रोधी प्रदर्शन को भी बढ़ाता है। इस उत्पाद में नमी, अम्ल और लवणों के छिड़काव के प्रति भी अच्छा प्रतिरोध है, जिससे यह कई कठोर वातावरणों में भी आसानी से ढल जाता है और इसकी लंबी और स्थिर सेवा अवधि सुनिश्चित होती है।
उपयोग परिदृश्य
पावर ग्रिड, उच्च गति राजमार्ग और रेल, शहरी बुनियादी ढांचे का निर्माण।
भंडारण कार्यशाला
उत्पादन कार्यशाला
बाओयू होल्डिंग टेक्नोलॉजी कंपनी लिमिटेड, बुद्धिमान, पूर्णतः नियंत्रित विद्युत गुणवत्ता समाधानों के उत्पादन में एक वैश्विक अग्रणी कंपनी है। हमारे उत्पादों में एक्टिव पावर फ़िल्टर, स्टैटिक वैरिएबल जनरेटर, स्मार्ट कैपेसिटर, पावर कैपेसिटर, रिएक्टिव कम्पेसाटर, कम्पोजिट स्विच, कैपेसिटर कॉन्टैक्टर, थाइरिस्टर स्विच और रिएक्टर शामिल हैं। अपनी असाधारण गुणवत्ता के लिए प्रसिद्ध, हम यूरोप, अमेरिका, दक्षिण पूर्व एशिया और मध्य पूर्व के दस से अधिक देशों में अपने उत्पादों का निर्यात करते हैं। हम विनिर्माण, पेट्रोकेमिकल्स, खनन, धातुकर्म, समुद्री, विमानन और नवीकरणीय ऊर्जा (सौर और पवन ऊर्जा) सहित विभिन्न उद्योगों की सेवा करते हैं, और हमने पूरे चीन में महत्वपूर्ण बुनियादी ढाँचा परियोजनाओं में अपनी विशेषज्ञता का प्रदर्शन किया है।
हमारी संधारित्र भंडारण सुविधा शून्य ऑक्सीकरण बनाए रखने और उत्पाद की अखंडता सुनिश्चित करने के लिए सटीक जलवायु नियंत्रण, स्वचालित 3D वेयरहाउसिंग (जो क्षमता में 200% की वृद्धि करती है), और एकीकृत सुरक्षा प्रणालियों (अग्नि शमन, एंटी-स्टैटिक प्रोटोकॉल और मासिक ऑडिट सहित) का उपयोग करती है। इसके अलावा, हमारी क्लीनरूम निर्माण सुविधा में दक्षता बढ़ाने के लिए प्राकृतिक और एलईडी प्रकाश व्यवस्था, अनुकूलित कार्यप्रवाह और क्रॉस-प्रशिक्षित तकनीशियनों का संयोजन है। स्वचालित गुणवत्ता नियंत्रण प्रणालियाँ और ISO-प्रमाणित प्रक्रियाएँ आयामी और विद्युत मानकों का अनुपालन सुनिश्चित करती हैं, जबकि AI-संचालित विश्लेषण और कड़े प्रोटोकॉल लगभग शून्य दोष प्राप्त करने में मदद करते हैं। उन्नत स्वचालन, अनुकूलित समाधानों और दृढ़ विश्वसनीयता को एकीकृत करके, Baoyu टिकाऊ, मिशन-महत्वपूर्ण विद्युत प्रणालियाँ प्रदान करता है, जो सटीकता और नवाचार की आवश्यकता वाले उद्योगों के लिए एक पसंदीदा वैश्विक भागीदार के रूप में हमारी स्थिति को सुदृढ़ करता है।
