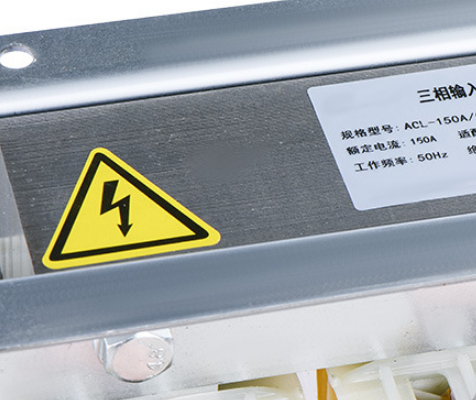

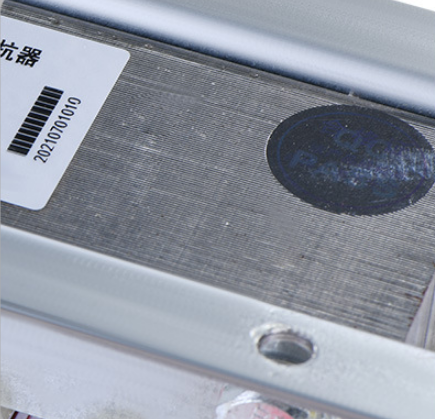

सीकेएसजी-0.6/0.45-6% श्रृंखला उच्च प्रदर्शन तीन चरण एसी औद्योगिक रिएक्टर कम वोल्टेज विद्युत आउटपुट एसी चोक रिएक्टर
मॉडल का अर्थ
प्रदर्शन पैरामीटर
| प्रकार | सीकेएसजी-0.6/0.45-6% |
| वर्तमान मूल्यांकित | 6.42ए |
| रेटेड प्रेरण | 7.74एमएच |
| क्षमता | 10 हजार |
| संचालन विद्युत आपूर्ति | 0.4KV, 0.45KV, 0.48KV, 0.525KV, 0.66KV, 0.69KV, 1.14KV |
| प्रतिक्रिया के प्रकार | 1%、4.5%、5.6%、6%、7%、12%、13% और 14% |
| रेटेड इन्सुलेशन स्तर | 3 केवी/मिनट |
| इन्सुलेशन स्तर | कक्षाB，कक्षाF，कक्षाH |
| शोर | ≤50डीबी |
| अधिभार क्षमता | 1.35 गुना या उससे कम समय में निरंतर संचालन |
| ऊंचाई | ≤ 2000 मीटर |
| परिचालन वातावरण का तापमान | -25 ℃ से +45 ℃ |
| सापेक्षिक आर्द्रता | ≤ 90% |
| परिचालन की स्थिति | आस-पास कोई जहरीली गैसें या ज्वलनशील या विस्फोटक पदार्थ नहीं हैं। |
| स्थापना की शर्तें | आसपास का वातावरण पर्याप्त वेंटिलेशन प्रदान करने वाला होना चाहिए। यदि यूनिट को कैबिनेट में स्थापित किया गया है, तो वेंटिलेशन उपकरण अवश्य शामिल किए जाने चाहिए। |

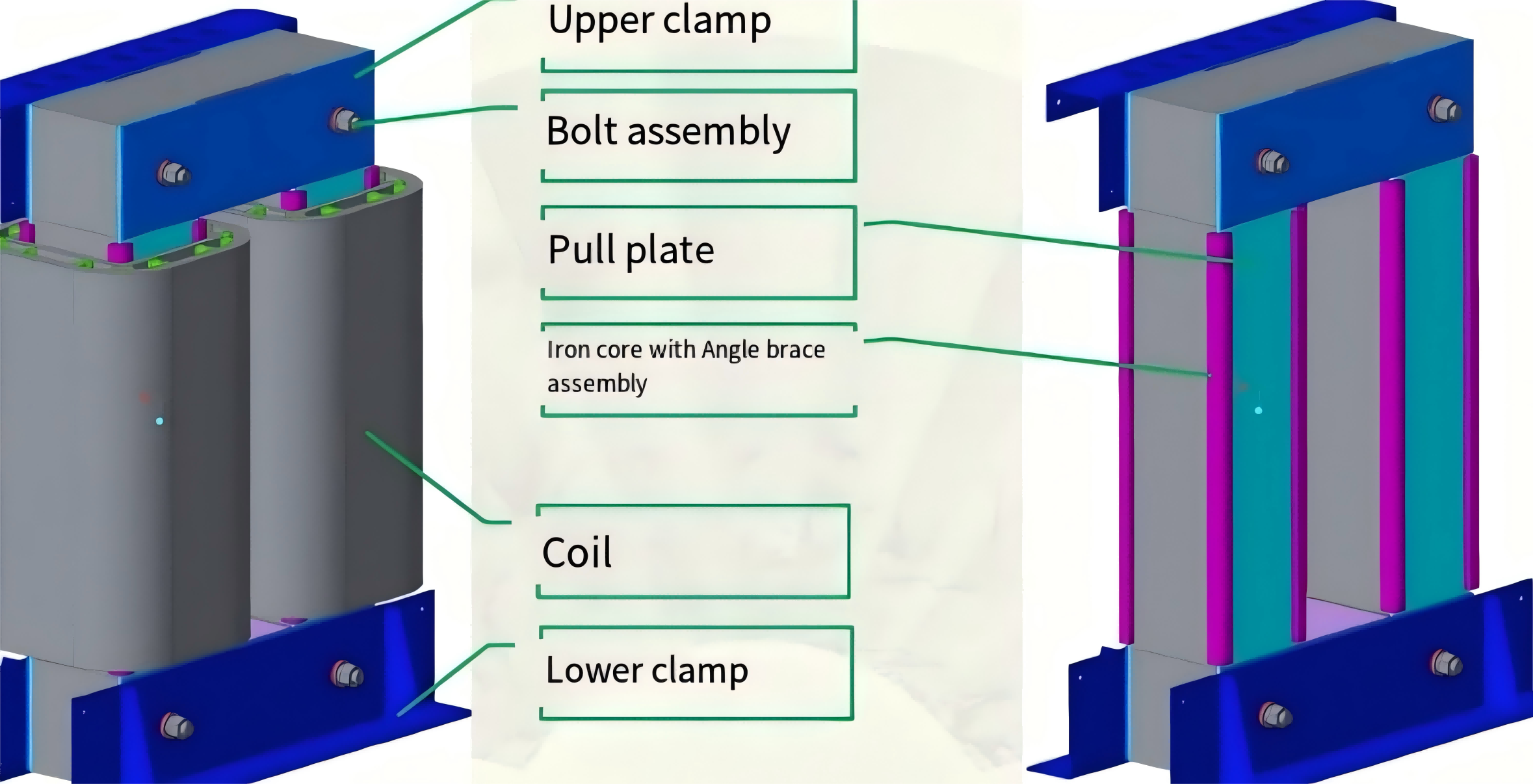

रिएक्टर डिज़ाइन विशेषताएँ
1. रिएक्टर को तीन-चरण और एकल-चरण दो प्रकारों में विभाजित किया गया है, लौह कोर शुष्क प्रकार हैं।
2. कोर उच्च गुणवत्ता वाले कम नुकसान वाले आयातित कोल्ड रोल्ड ओरिएंटेड सिलिकॉन स्टील शीट का उपयोग करता है, और कोर कॉलम को कई एयर गैप द्वारा छोटे समान खंडों में विभाजित किया जाता है, और एयर गैप को एपॉक्सी-लेमिनेटेड ग्लास फैब्रिक प्लेटों द्वारा स्थान दिया जाता है ताकि यह सुनिश्चित किया जा सके कि रिएक्टर एयर गैप ऑपरेशन के दौरान नहीं बदलता है।
3. कुंडली एफ-क्लास एनामेल्ड फ्लैट तांबे के तार के साथ लपेटी जाती है, जो बारीकी से और समान रूप से व्यवस्थित होती है, और उपस्थिति इन्सुलेट परत के साथ लपेटी नहीं जाती है, जिसमें उत्कृष्ट सौंदर्यशास्त्र और अच्छा गर्मी अपव्यय प्रदर्शन होता है।
4. रिएक्टर कॉइल और आयरन कोर को एक टुकड़े में जोड़ने के बाद, उन्हें पूर्व-सुखाने → वैक्यूम डिपिंग पेंट → गर्म सुखाने और इलाज की प्रक्रिया से गुज़ारा जाता है, और एच ग्रेड संसेचन पेंट का उपयोग किया जाता है। रिएक्टर कॉइल और आयरन कोर को मजबूती से एक साथ जोड़ा जाता है, जिससे न केवल संचालन के दौरान शोर बहुत कम हो जाता है, बल्कि इसका ऊष्मा-प्रतिरोधी ग्रेड भी बहुत उच्च होता है, जो यह सुनिश्चित करता है कि रिएक्टर का उपयोग उच्च तापमान पर भी किया जा सकता है। यह उच्च तापमान पर भी रिएक्टर के सुरक्षित और नीरव संचालन को सुनिश्चित करता है।
5. रिएक्टर कोर कॉलम के फास्टनर गैर-चुंबकीय सामग्रियों से बने होते हैं, जो यह सुनिश्चित करता है कि रिएक्टर में उच्च गुणवत्ता कारक और कम तापमान वृद्धि हो, और बेहतर फ़िल्टरिंग प्रभाव हो।
6. उजागर भागों को जंग-रोधी उपचार से उपचारित किया जाता है, और लीड-इन टर्मिनलों को ठंडे दबाव वाले तांबे के ट्यूब टर्मिनलों से बनाया जाता है।
7. चीन में समान उत्पादों की तुलना में, रिएक्टर में छोटी मात्रा, हल्के वजन, सुंदर उपस्थिति आदि के फायदे हैं, जो प्रसिद्ध विदेशी ब्रांडों के साथ तुलनीय हो सकते हैं।
निम्न वोल्टेज श्रेणी रिएक्टरों के कार्य
निम्न-वोल्टेज रिएक्टर मुख्यतः विद्युत प्रणालियों में प्रतिक्रियाशील शक्ति क्षतिपूर्ति के लिए उपयोग किए जाते हैं। ये सिस्टम में वोल्टेज और धारा के बीच प्रेरक भार उत्पन्न करते हैं, जिससे शक्ति गुणांक कम हो जाता है, जिससे प्रतिक्रियाशील शक्ति की क्षतिपूर्ति होती है। निम्न-वोल्टेज श्रेणी रिएक्टर निम्नलिखित तीन प्रमुख कार्य कर सकते हैं:
1. पावर-फैक्टर सुधार: कुछ लोड, पावर सिस्टम में काम करते समय रिएक्टिव पावर उत्पन्न करते हैं। ये लोड धाराएँ पावर फैक्टर को कम कर देती हैं। कम वोल्टेज श्रेणी रिएक्टरों के साथ सिस्टम में इंडक्टिव लोड आसानी से डाले जा सकते हैं ताकि सिस्टम पावर फैक्टर बढ़े और रिएक्टिव पावर से होने वाली हानि कम हो।
2. बेहतर वोल्टेज स्थिरता: विद्युत प्रणाली के अंतर्गत उपकरणों के संचालन के लिए वोल्टेज स्थिरता आवश्यक है। निम्न-वोल्टेज श्रेणी रिएक्टर, वोल्टेज स्थिरता में सुधार के लिए सिस्टम पावर फैक्टर में सुधार कर सकते हैं। इस प्रकार, सिस्टम में श्रेणी रिएक्टर वोल्टेज में उतार-चढ़ाव और विचलन को न्यूनतम रखते हैं ताकि सिस्टम विद्युत आपूर्ति के संदर्भ में सामान्य रहे।
3. कम लाइन हानियाँ: चालकों से प्रवाहित धारा विद्युत प्रणाली में लाइन हानियों की समस्या उत्पन्न करती है। इस प्रकार, निम्न-वोल्टेज श्रेणी रिएक्टर धारा प्रवाह को सीमित करेगा, जिससे लाइनों की विद्युत हानि कम होगी, और विद्युत प्रणाली के लिए बेहतर प्रदर्शन आउटपुट प्राप्त होगा।
निम्न-वोल्टेज श्रेणी रिएक्टरों के लाभ
अन्य प्रतिक्रियाशील शक्ति क्षतिपूर्ति उपकरणों की तुलना में, निम्न वोल्टेज श्रेणी रिएक्टरों के कई लाभ हैं। कुछ इस प्रकार हैं:
1. अपेक्षाकृत कम लागत: अन्य प्रतिक्रियाशील शक्ति क्षतिपूर्ति उपकरणों की तुलना में, निम्न-वोल्टेज श्रेणी रिएक्टरों की निर्माण लागत अपेक्षाकृत कम होती है। यह कई विद्युत प्रणाली संचालकों और उपयोगकर्ताओं के लिए एक पसंदीदा विकल्प बन गया है।
2. सरल स्थापना और रखरखाव: इनकी स्थापना और रखरखाव के लिए अपेक्षाकृत सरल चरणों की आवश्यकता होती है। इन्हें बिजली प्रणाली के लोड सिरे पर श्रृंखलाबद्ध रूप से स्थापित किया जा सकता है, बिना किसी अन्य उपकरण या जटिल कनेक्शन के।
3. उच्च विश्वसनीयता: निम्न-वोल्टेज श्रृंखला रिएक्टरों को सभी प्रासंगिक मानकों और विशिष्टताओं की आवश्यकताओं के अनुसार सख्ती से डिज़ाइन और निर्मित किया जाता है। उनकी संरचना स्थिर है; संचालन विश्वसनीय है; इसलिए वे लंबी अवधि तक स्थिर रूप से संचालित हो सकते हैं।
4. स्पष्ट प्रभाव: निम्न-वोल्टेज श्रेणी रिएक्टर अपने पावर फैक्टर में उल्लेखनीय सुधार कर सकते हैं और इस प्रकार विद्युत प्रणाली को स्थिर और विश्वसनीय बना सकते हैं। इस प्रकार, प्रतिक्रियाशील शक्ति क्षतिपूर्ति पर इसका प्रभाव इतना स्पष्ट है कि इससे उपयोगकर्ताओं को बिजली की लागत में भारी बचत होती है।

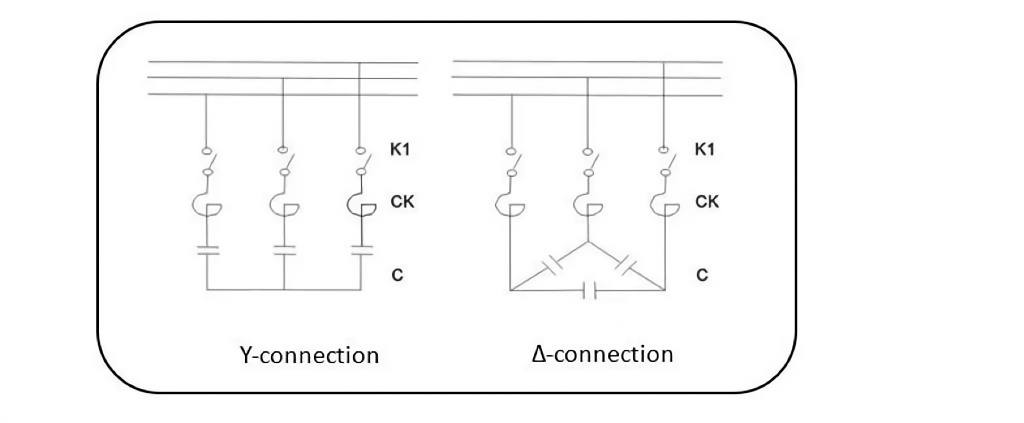

वायरिंग विधि

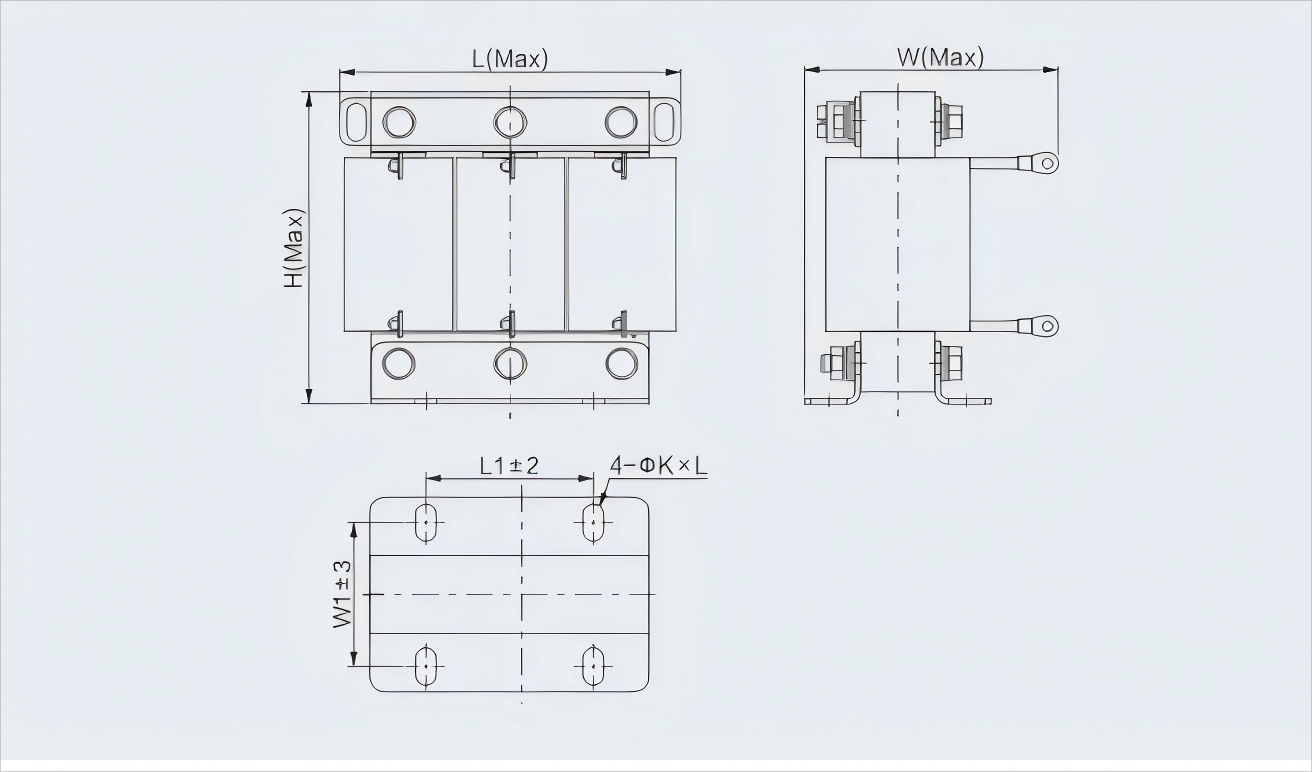

शंट रिएक्टरों के सीमा आयाम
| प्रकार | एल | में | एच | एल1×डब्ल्यू1 | ФK×L |
| सीकेएसजी-0.6/0.45-6% | 195 मिमी | 165 मिमी | 150 मिमी | 90×79 मिमी | Ф11×20मिमी |
विवरण गुणवत्ता निर्धारित करते हैं

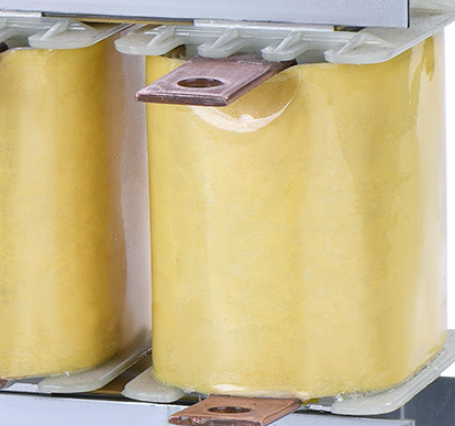

सीकेएसजी श्रृंखला के निम्न-वोल्टेज श्रृंखला रिएक्टरों की कुंडलियाँ उच्च-गुणवत्ता वाले एच-क्लास या सी-क्लास एनामेल्ड तारों से निर्मित होती हैं, जो कसकर और समान रूप से लिपटे होते हैं, जिससे उत्कृष्ट ऊष्मा अपव्यय प्रदर्शन के साथ-साथ एक सौंदर्यपरक रूप से मनभावन डिज़ाइन सुनिश्चित होता है। इनके बाहरी घटकों पर संक्षारण-रोधी उपचार लागू किए गए हैं, और ये रिएक्टर टिन-प्लेटेड कॉपर ट्यूब टर्मिनलों से सुसज्जित हैं, जो ऑक्सीकरण के प्रति इनके प्रतिरोध को बढ़ाते हैं। इसके अतिरिक्त, इंसुलेटिंग और ज्वाला-रोधी बॉबिन इन रिएक्टरों की सुरक्षा और दीर्घायु में योगदान करते हैं, जिससे ये उच्च-तापमान स्थितियों में भी प्रभावी ढंग से कार्य कर सकते हैं।
इस रिएक्टर में कोल्ड-रोल्ड सिलिकॉन स्टील शीट और उच्च-शक्ति वाले स्टैम्प्ड आयरन क्लैम्प्स का उपयोग किया गया है ताकि न्यूनतम लौह हानि और असाधारण रूप से उच्च चुंबकीय प्रेरण तीव्रता प्राप्त की जा सके, जिसके परिणामस्वरूप रिएक्टर के भीतर कुल हानि और तापन काफी कम होता है। कोल्ड प्लेट को गर्म-डुबकी गैल्वनाइजिंग से गुजारा जाता है ताकि यह सुनिश्चित हो सके कि इसके किनारों पर कोई गड़गड़ाहट न रहे, और इसका गोल कोनों वाला डिज़ाइन टक्कर-रोधी प्रदर्शन को भी बेहतर बनाता है। यह उत्पाद नमी, अम्ल और लवण स्प्रे के प्रति उत्कृष्ट प्रतिरोध भी प्रदर्शित करता है, जिससे यह विभिन्न कठोर वातावरणों के लिए उपयुक्त है और एक दीर्घकालिक स्थिर सेवा जीवन सुनिश्चित करता है।
श्रृंखला के निम्न-वोल्टेज रिएक्टर में WISCO सिलिकॉन स्टील शीट का उपयोग किया गया है, जिसके लाभ कम लौह हानि और उच्च चुंबकीय प्रेरण तीव्रता हैं। यह डिज़ाइन रिएक्टर के समग्र हानि और ऊष्मा उत्पादन को प्रभावी ढंग से कम करता है, जिससे उपकरणों की ऊर्जा दक्षता और विश्वसनीयता में सुधार होता है। ऊर्जा हानि को कम करके, रिएक्टर संचालन के दौरान कम तापमान बनाए रख सकता है, जिससे उसका सेवा जीवन बढ़ता है, साथ ही शीतलन प्रणाली की आवश्यकता भी कम होती है, जिससे प्रणाली के समग्र प्रदर्शन और स्थिरता में और सुधार होता है।
निम्न-वोल्टेज रिएक्टरों के अनुप्रयोग परिदृश्य
औद्योगिक प्रणाली बिजली प्रणाली नवीकरणीय ऊर्जा प्रणाली
भंडारण कार्यशाला
उत्पादन कार्यशाला
कुछ वीडियो
यू होल्डिंग कंपनी लिमिटेड की उत्पादन और भंडारण कार्यशाला: नवीन प्रौद्योगिकियों के साथ वैश्विक विद्युत गुणवत्ता नवाचार को बढ़ावा देना
बाओयू होल्डिंग कंपनी लिमिटेड, वैश्विक ऊर्जा गुणवत्ता प्रबंधन पारिस्थितिकी तंत्र में एक स्थापित अग्रणी कंपनी है, जिसने उन्नत अनुसंधान एवं विकास क्षमताओं और कठोर विनिर्माण गुणवत्ता नियंत्रण के आधार पर उद्योग-अग्रणी बुद्धिमान रिएक्टर, कैपेसिटर और प्रतिक्रियाशील ऊर्जा क्षतिपूर्ति समाधान स्थापित किए हैं। उत्पाद श्रृंखला में सक्रिय पावर फ़िल्टर (APF), स्टैटिक वैरिएबल कम्पेसाटर (SVG), बुद्धिमान कैपेसिटर, कम्पोजिट स्विच, थाइरिस्टर स्विच और रिएक्टर सहित प्रमुख उपकरण शामिल हैं, जिनका उपयोग औद्योगिक विनिर्माण, पेट्रोकेमिकल उद्योग, खनन और धातु विज्ञान, जहाज परिवहन, हवाई अड्डे के बुनियादी ढांचे और नवीन ऊर्जा क्षेत्र (फोटोवोल्टिक/पवन ऊर्जा) में किया जाता है। हमारे उत्पादों का निर्यात यूरोप, अमेरिका, दक्षिण पूर्व एशिया और मध्य पूर्व सहित दस से अधिक देशों और क्षेत्रों में किया जाता है, और चीन में कई राष्ट्रीय प्रमुख परियोजनाओं में हमारी महत्वपूर्ण भूमिका रही है।
बुद्धिमान भंडारण कार्यशाला - शून्य हानि के साथ परिशुद्धता की गारंटी यू होल्डिंग के संधारित्र/रिएक्टर भंडारण कार्यशाला में कोर तकनीकी नवाचारों को वास्तव में विश्व स्तरीय भंडारण प्रबंधन प्रणाली बनाने के लिए नियोजित किया गया है।
- परिशुद्धता के साथ नियंत्रित: पूरी तरह से स्वचालित तापमान और आर्द्रता विनियमन प्रणाली (तापमान ±1°C, आर्द्रता 40%-60%) संधारित्र परावैद्युत ऑक्सीकरण और रिएक्टर बल्क इंसुलेशन एजिंग को रोकती है। इसलिए, उत्पादों से विश्वसनीय प्रदर्शन की उम्मीद की जा सकती है।
- स्वचालित त्रि-आयामी भंडारण: त्रि-आयामी उच्च-घनत्व वाले शेल्फ भंडारण क्षमता को 200% तक बढ़ा देते हैं, लाखों संग्रहित घटकों को समायोजित कर देते हैं, तथा ऑर्डर प्रतिक्रिया समय को अधिकतम 48 घंटे तक कम कर देते हैं।
- बुद्धिमान अग्निशमन प्रणाली: अवशेष-रहित गैस अग्निशामक उपकरण को स्मोक डिटेक्टर के साथ एकीकृत किया गया है, जिससे विद्युत अग्नि जोखिमों के प्रति द्वितीय-स्तरीय प्रतिक्रिया संभव हो जाती है।
- धूलरोधी और स्थैतिकरोधी प्रावधान: भंडारण, क्लास 10,000 स्वच्छ वातावरण और आयन पवन धूल-हटाने वाली प्रौद्योगिकी में सटीक इलेक्ट्रॉनिक घटकों के लिए उपयुक्त है।
- मासिक गुणवत्ता निरीक्षण: पेशेवर टीम नियमित आधार पर नमूने लेती है और विशिष्ट मापदंडों का परीक्षण करती है - जैसे रिएक्टरों का प्रेरकत्व मूल्य और कैपेसिटर का धारिता मूल्य - ताकि यह सुनिश्चित किया जा सके कि फैक्ट्री पास दर ≥99.9% है।
डिजिटल उत्पादन कार्यशाला: शून्य-दोष बुद्धिमान विनिर्माण के लिए एक बेंचमार्क।यू होल्डिंग की स्वच्छ उत्पादन कार्यशाला वैश्विक ग्राहकों के लिए अत्यधिक विश्वसनीय उत्पाद प्रदान करने के लिए बुद्धिमत्ता को हरित विनिर्माण के साथ गहराई से एकीकृत करती है।
- एलईडी प्रकाश व्यवस्था के साथ मिश्रित प्राकृतिक प्रकाश: छाया रहित कार्य वातावरण स्थापित करता है, जो दृश्य थकान को कम करने के लिए बेहतर है, जिससे संयोजन सटीकता में सुधार होता है।
- लीन-उत्पादन लेआउट: यू-आकार में असेंबली लाइन का डिज़ाइन सामग्री हैंडलिंग दूरी को कम करता है और उत्पादन दक्षता को 35% तक बढ़ाता है।
- पूर्ण-प्रक्रिया स्वचालित दृश्य निरीक्षण:रिएक्टर वाइंडिंग में दोषों और कैपेसिटर में फिल्म दोषों की वास्तविक समय पर पहचान, 99.98% पहचान दर को कायम रखते हुए।
- 72 घंटे का आयु परीक्षण:प्रारंभिक दोषपूर्ण उत्पादों को हटाने के लिए -40°C से +85°C तक के चरम वातावरण का अनुकरण किया जाता है; विफलताओं के बीच औसत अंतराल 100,000 घंटे से अधिक होता है।
- एमईएस प्रणाली निगरानी: उत्पादन ऊर्जा खपत, उपकरण उपयोग दक्षता और उपज दर की वास्तविक समय में ट्रैकिंग, जिसमें दोष दर लगभग शून्य है।
- हरित स्थिरता:स्क्रैप पुनर्चक्रण: धातु स्क्रैप पुनर्चक्रण दर ≥95% है, जिससे खतरनाक अपशिष्ट का शून्य निर्वहन होता है।
