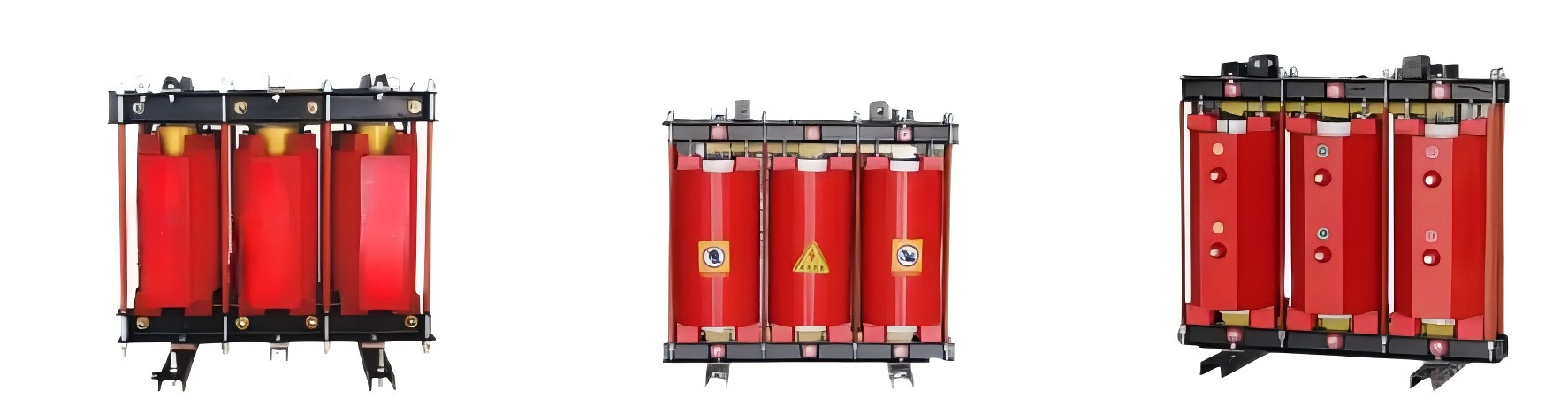

ट्रांसफार्मर सबस्टेशन पावर क्षतिपूर्ति के लिए CKSC-252/10-6 श्रृंखला उच्च वोल्टेज श्रृंखला रिएक्टर

मॉडल का अर्थ

उत्पाद विनिर्देश

CKSC-252/10-6 उच्च-वोल्टेज श्रृंखला रिएक्टर का अवलोकन

CKSC-252/10-6 उच्च-वोल्टेज श्रृंखला रिएक्टर एक परिशुद्धता-संचालित उच्च-वोल्टेज उपकरण है जिसे 10kV तक की 3-फेज विद्युत प्रणालियों में हार्मोनिक न्यूनीकरण और विद्युत क्षतिपूर्ति के लिए डिज़ाइन किया गया है। कम-हानि वाले सिलिकॉन स्टील कोर और उन्नत इन्सुलेशन सामग्री का उपयोग करते हुए, यह हार्मोनिक फ़िल्टर रिएक्टर भंवर धारा हानियों को कम करता है और साथ ही VFD और औद्योगिक रेक्टिफायर जैसे गैर-रेखीय भारों के कारण विद्युत प्रणाली (द्वितीय-25वें क्रम) में हार्मोनिक्स को प्रभावी ढंग से दबाता है। एक उच्च-वोल्टेज श्रृंखला रिएक्टर के रूप में, यह हार्मोनिक क्षतिपूर्ति को प्रतिक्रियाशील शक्ति प्रबंधन के साथ एकीकृत करता है, 3-फेज ऊर्जा असंतुलन का समाधान करता है और 3-फेज सिस्टम ग्रिड में शक्ति को स्थिर करता है। रिएक्टर का विद्युत रिएक्टर कार्य हार्मोनिक धाराओं को अवमंदित करने और वोल्टेज विरूपण को सीमित करने पर केंद्रित है, जिससे 3% से कम THD कमी के साथ एंटी-हार्मोनिक प्रदर्शन प्राप्त होता है। इसका मज़बूत डिज़ाइन उच्च-वोल्टेज विद्युत वातावरण में विश्वसनीय संचालन सुनिश्चित करता है, और सर्किट सुरक्षा उपकरणों को हार्मोनिक-प्रेरित अति ताप और इन्सुलेशन क्षरण से बचाता है। अति-तापमान संरक्षण सर्किट तकनीक से लैस, यह स्वचालित रूप से शीतलन तंत्र को सक्रिय करता है ताकि तापीय अपवाह को रोका जा सके और सबस्टेशनों और औद्योगिक संयंत्रों में सुरक्षा बढ़ाई जा सके। उच्च वोल्टेज संरक्षण सर्किट डिज़ाइन क्षणिक उछाल और वोल्टेज स्पाइक्स को सहन करता है, जिससे उच्च वोल्टेज विद्युत संरचना की दीर्घायु सुनिश्चित होती है। IEEE और IEC मानकों के अनुकूल, यह रिएक्टर उच्च वोल्टेज विद्युत नेटवर्क में ऊर्जा की बर्बादी को कम करते हुए विद्युत गुणवत्ता हार्मोनिक्स को अनुकूलित करता है।

ट्रांसफार्मर सबस्टेशनों में, CKSC-252/10-6 हार्मोनिक सिस्टम स्थिरीकरण और सर्किट सुरक्षा में उत्कृष्ट है। बिजली में हार्मोनिक्स को कम करके, यह ट्रांसफार्मर को ज़्यादा गरम होने से रोकता है और कैपेसिटर और स्विचगियर जैसे उच्च वोल्टेज उपकरणों का जीवनकाल बढ़ाता है। औद्योगिक सुविधाओं के लिए, इसकी 3-फेज पावर संतुलन क्षमता लोड विषमताओं को ठीक करती है, वोल्टेज में उतार-चढ़ाव को कम करती है और 3-फेज सिस्टम दक्षता में सुधार करती है। रिएक्टर का हार्मोनिक शमन कार्य संवेदनशील सर्किट सुरक्षा उपकरणों जैसे PLC और रिले को हार्मोनिक-प्रेरित खराबी से भी बचाता है। नवीकरणीय ऊर्जा प्रणालियों को सौर/पवन इन्वर्टर द्वारा उत्पन्न हार्मोनिक विकृतियों को बेअसर करने की इसकी क्षमता से लाभ होता है, जिससे ग्रिड कोड और बिजली गुणवत्ता हार्मोनिक्स आवश्यकताओं का अनुपालन सुनिश्चित होता है। अति-तापमान सुरक्षा सर्किट और उच्च वोल्टेज सुरक्षा सर्किट विशेषताएँ इसे स्टील मिलों से लेकर रेगिस्तानी सौर फार्मों तक, कठोर वातावरण के लिए आदर्श बनाती हैं। इसका कम-नुकसान वाला डिज़ाइन परिचालन लागत को 20% तक कम करता है, जबकि श्रृंखला रिएक्टर की सघन संरचना मौजूदा उच्च-वोल्टेज विद्युत अवसंरचना में एकीकरण को सरल बनाती है। चाहे शहरी सबस्टेशनों में लगाया जाए या भारी उद्योगों में, CKSC-252/10-6 ग्रिड विश्वसनीयता को बढ़ाता है, डाउनटाइम को कम करता है, और हार्मोनिक क्षतिपूर्ति तथा 3-चरण ऊर्जा अनुकूलन के लिए एक भविष्य-सुरक्षित समाधान प्रदान करता है। हार्मोनिक दमन को प्रतिक्रियाशील शक्ति नियंत्रण के साथ एकीकृत करके, यह स्मार्ट ग्रिड के युग में उच्च वोल्टेज शक्ति लचीलेपन को पुनर्परिभाषित करता है।

CKSC-252/10-6 उच्च-वोल्टेज श्रृंखला रिएक्टर मुख्य लाभ

• उच्च वोल्टेज श्रृंखला रिएक्टर कोर
  उच्च वोल्टेज विद्युत प्रणाली (10kV तक) में हार्मोनिक फिल्टर रिएक्टर के रूप में उपयोग करने के लिए डिज़ाइन किया गया है, जो विद्युत हार्मोनिक्स को दबाता है और तीन-चरण प्रणाली ग्रिड में विद्युत को स्थिर करता है।

• कम हानि वाला सिलिकॉन स्टील डिज़ाइन
  उच्च-वोल्टेज ग्रिड में तीन-चरण ऊर्जा दक्षता को अनुकूलित करने के लिए उन्नत सामग्रियों का उपयोग करके भंवर धारा हानि को न्यूनतम करना।

• तीन-चरण ऊर्जा संतुलन
  औद्योगिक और सबस्टेशन अनुप्रयोगों में तीन-चरण बिजली असंतुलन और वोल्टेज उतार-चढ़ाव को ठीक करता है और बिजली की गुणवत्ता हार्मोनिक्स को बढ़ाता है।

• एकीकृत सर्किट संरक्षण
  उच्च वोल्टेज संरक्षण सर्किट प्रौद्योगिकी का उपयोग सर्किट संरक्षण उपकरणों को हार्मोनिक्स के कारण होने वाले उछाल और इन्सुलेशन विफलताओं से बचाने के लिए किया जाता है।

• ज़रूरत से ज़्यादा गरम संरक्षण
  उच्च-वोल्टेज उपकरणों के तापीय अधिभार को रोकने के लिए अति-तापमान संरक्षण सर्किट के माध्यम से शीतलन स्वचालित रूप से शुरू हो जाता है।

• हार्मोनिक दमन और क्षतिपूर्ति
  विद्युत प्रणाली में हार्मोनिक्स को हार्मोनिक क्षतिपूर्ति (THD
• प्रतिक्रियाशील शक्ति अनुकूलन
  प्रतिक्रियाशील ऊर्जा प्रवाह का प्रबंधन करके, ग्रिड स्थिरता और उच्च वोल्टेज दक्षता में सुधार करके रिएक्टर की कार्यक्षमता को बढ़ाना।

• कठोर वातावरण के लिए उपयुक्त
  चरम स्थितियों का सामना करने के लिए निर्मित, सबस्टेशनों, स्टील मिलों और नवीकरणीय ऊर्जा संयंत्रों में हार्मोनिक प्रणाली अखंडता की रक्षा करना।

सीकेएससी-252/10-6 उच्च-वोल्टेज श्रृंखला रिएक्टर का मुख्य कार्य सिद्धांत

उच्च वोल्टेज श्रृंखला रिएक्टर कोर और हार्मोनिक दमन
CKSC-252/10-6 उच्च-वोल्टेज श्रृंखला रिएक्टर, पावर हार्मोनिक्स को दबाने और त्रि-चरण प्रणाली पावर ग्रिड की शक्ति को स्थिर करने के लिए एक कम-हानि वाले सिलिकॉन स्टील कोर का उपयोग करता है। एक हार्मोनिक फ़िल्टर रिएक्टर के रूप में, यह इन्वर्टर और रेक्टिफायर जैसे अरैखिक भारों द्वारा उत्पन्न उच्च-आवृत्ति हार्मोनिक धाराओं (द्वितीय से पच्चीसवीं) को रोकने के लिए प्रेरणिक प्रतिबाधा का प्रयोग करता है, जिससे 3% से कम कुल हार्मोनिक विरूपण (THD) के साथ हार्मोनिक दमन प्राप्त होता है। इसका रिएक्टर कार्य संधारित्र बैंकों में अनुनाद को दबाता है और ट्रांसफार्मर और स्विचगियर जैसे उच्च-वोल्टेज उपकरणों को हार्मोनिक्स के कारण होने वाले अति ताप से बचाता है। इसे उच्च-वोल्टेज विद्युत प्रणालियों (10kV तक) के लिए डिज़ाइन किया गया है ताकि सबस्टेशनों और संयंत्रों में त्रि-चरण ऊर्जा वितरण को अनुकूलित करते हुए विद्युत गुणवत्ता हार्मोनिक मानकों का अनुपालन सुनिश्चित किया जा सके।
एकीकृत सर्किट संरक्षण और थर्मल प्रबंधन
रिएक्टर में एक उच्च-वोल्टेज सुरक्षा सर्किट एकीकृत है जो सर्किट सुरक्षा उपकरण को उच्च-वोल्टेज ग्रिड में वोल्टेज वृद्धि और क्षणिक उतार-चढ़ाव से बचाता है। इसका अति-तापमान सुरक्षा सर्किट वास्तविक समय में तापीय स्थिति की निगरानी करता है और इन्सुलेशन क्षरण को रोकने के लिए स्वचालित रूप से कूलिंग फैन चालू कर देता है या लोड कम कर देता है। सुरक्षा की यह दोहरी परत स्टील मिलों या सौर ऊर्जा संयंत्रों जैसे चरम वातावरणों में विश्वसनीयता सुनिश्चित करती है, जहाँ विद्युत प्रणाली में हार्मोनिक्स और उच्च परिवेशीय तापमान विद्युत ग्रिड की स्थिरता के लिए खतरा पैदा करते हैं। इसका मज़बूत डिज़ाइन विद्युत उच्च-वोल्टेज सुरक्षा प्रोटोकॉल का अनुपालन करता है और हार्मोनिक प्रणाली से संबंधित घटकों, जैसे कैपेसिटर और रिले, के सेवा जीवन को बढ़ाता है।
तीन-चरण ऊर्जा संतुलन और प्रतिक्रियाशील शक्ति क्षतिपूर्ति
त्रि-चरण ग्रिड के लिए डिज़ाइन किया गया, यह रिएक्टर त्रि-चरण प्रणाली नेटवर्क में भार असंतुलन और वोल्टेज विषमता को ठीक करता है। प्रेरक प्रतिघात को गतिशील रूप से समायोजित करके, यह चरण धाराओं को संतुलित करता है, जिससे असमान औद्योगिक भार के कारण होने वाले त्रि-चरण ऊर्जा अंतर का समाधान होता है। साथ ही, यह धारिता भार की प्रतिक्रियाशील शक्ति को अवशोषित करके और उसे प्रेरक भार में अंतःक्षेपित करके हार्मोनिक क्षतिपूर्ति प्रदान करता है, जिससे प्रतिक्रियाशील शक्ति प्रवाह का अनुकूलन होता है। यह प्रति-हार्मोनिक क्षमता ग्रिड वोल्टेज को स्थिर करती है, लाइन हानियों को 20% तक कम करती है, और विद्युत गुणवत्ता हार्मोनिक्स में सुधार करती है, जिससे पीएलसी और मीटर जैसे संवेदनशील सर्किट सुरक्षा उपकरणों की सुरक्षा होती है।
हार्मोनिक प्रणाली एकीकरण और स्थायित्व
हार्मोनिक सिस्टम इन्फ्रास्ट्रक्चर में निर्बाध रूप से एकीकृत करने के लिए डिज़ाइन किया गया, CKSC-252/10-6 हार्मोनिक न्यूनीकरण को उच्च-वोल्टेज श्रृंखला रिएक्टर कार्यक्षमता के साथ जोड़ता है। इसका संक्षारण-प्रतिरोधी आवरण और एपॉक्सी-एनकैप्सुलेटेड वाइंडिंग तटीय सबस्टेशनों से लेकर रेगिस्तानी सौर फार्मों तक, कठोर वातावरण का सामना कर सकते हैं। रिएक्टर की कार्यक्षमता उच्च-वोल्टेज विद्युत वातावरण में दीर्घकालिक स्थिरता सुनिश्चित करती है, जबकि इसका मॉड्यूलर डिज़ाइन रखरखाव को सरल बनाता है। वैश्विक त्रि-चरण विद्युत मानकों के अनुकूल, यह विद्युत गुणवत्ता हार्मोनिक्स, ग्रिड लचीलापन और सर्किट सुरक्षा दक्षता पर केंद्रित उद्योगों के लिए एक भविष्य-प्रूफ समाधान प्रदान करता है।

शंट रिएक्टरों के आयाम
