BYKCS-△-80kvar श्रृंखला उच्च शक्ति थाइरिस्टर स्विच औद्योगिक अनुप्रयोगों के लिए तेज़-अभिनय घटकों के साथ हैवी ड्यूटी नियंत्रक थाइरिस्टर स्विच 450V

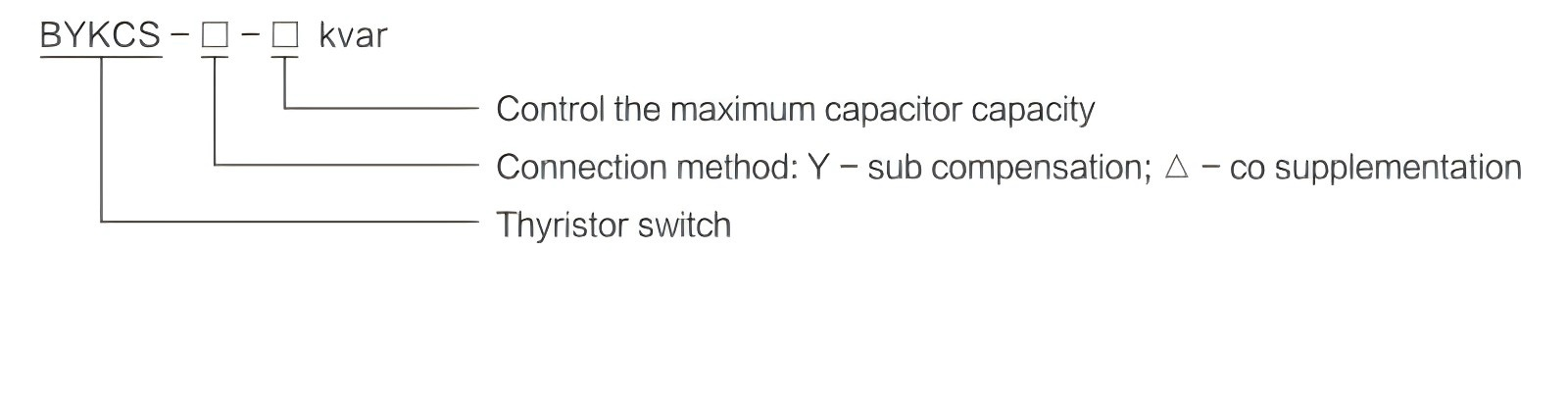

मॉडल का अर्थ

BYKCS-△-80kvar की मुख्य विशिष्टता

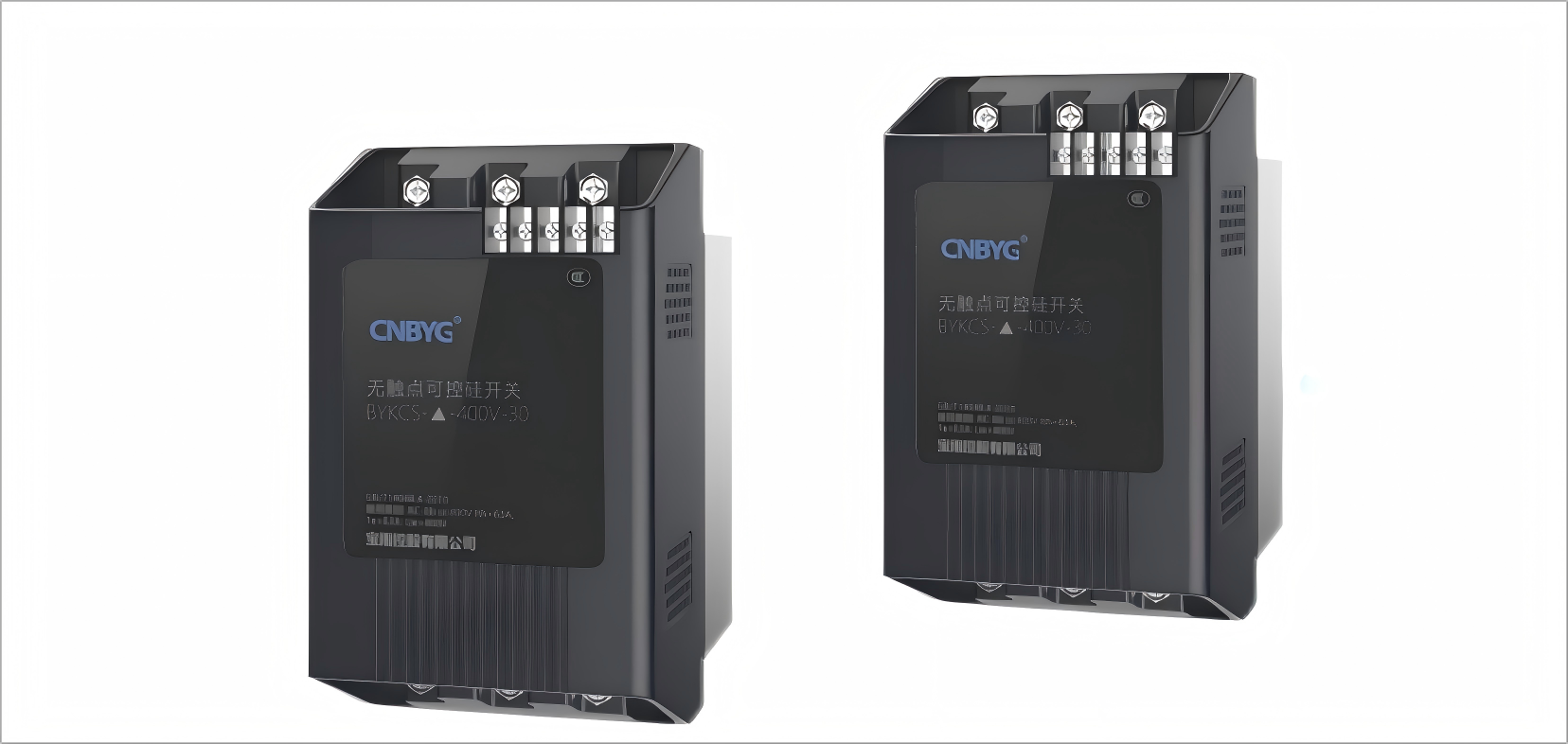

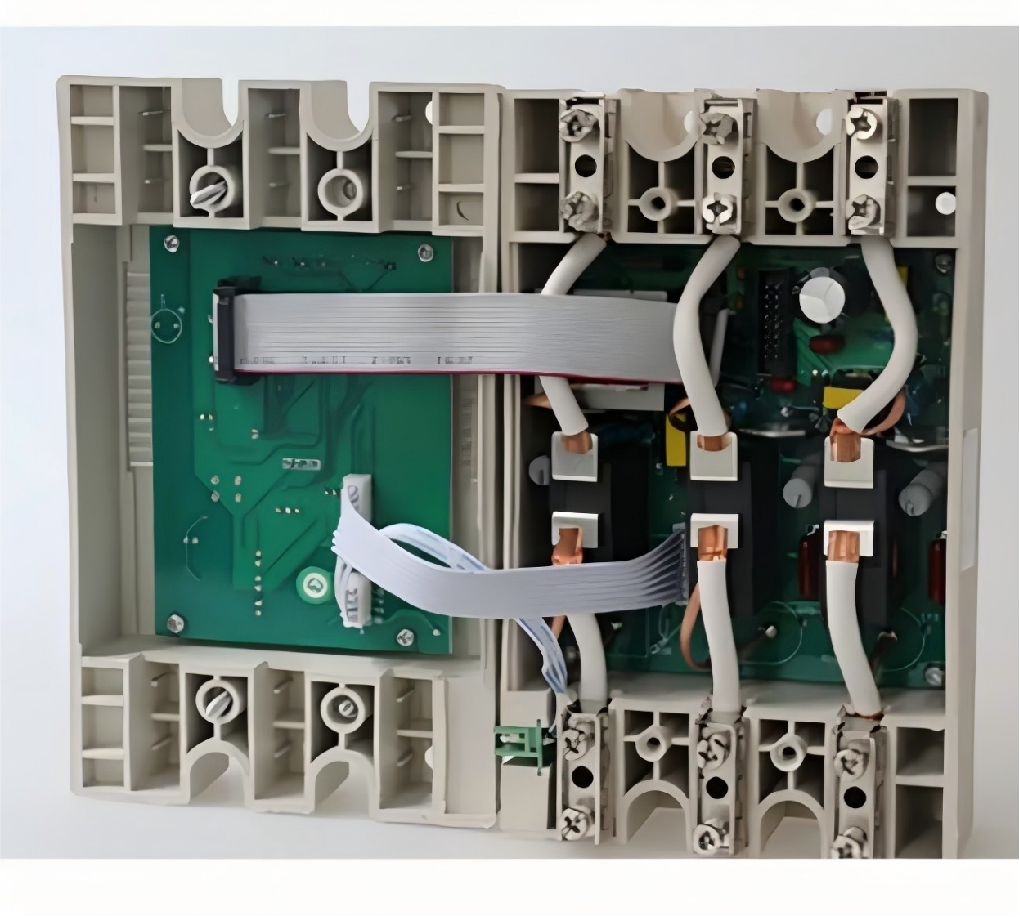

BYKCS-△-80kvar श्रृंखला गैर-संपर्क थाइरिस्टर स्विच का उत्पाद परिचय

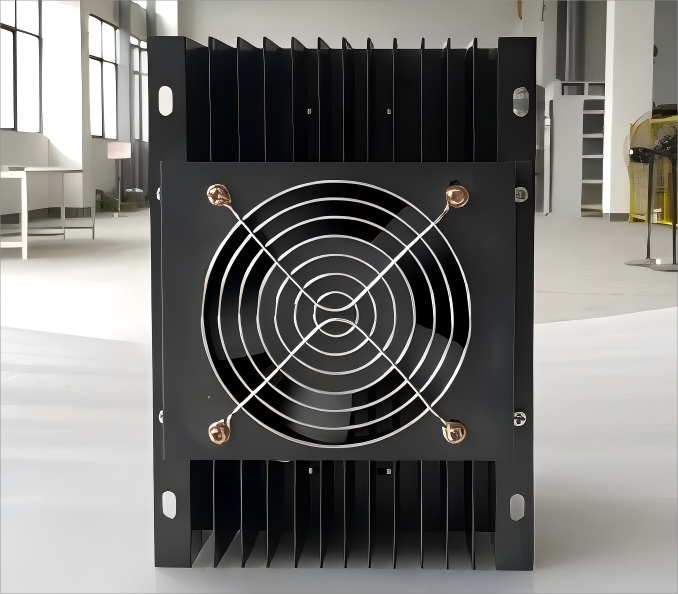

BYKCS-△-80kvar श्रृंखला थाइरिस्टर स्विच के तकनीकी लाभ

थाइरिस्टर स्विच बिना किसी यांत्रिक संपर्क गति के काम कर सकता है, जिससे आर्किंग, स्पार्किंग और श्रव्य स्विचिंग शोर की संभावना नहीं रहती। वे शून्य क्रॉसओवर स्विचिंग तकनीकों का उपयोग करके वोल्टेज ट्रांजिएंट को सुरक्षित सीमा के भीतर प्रबंधित करते हैं, और VTSM संधारित्रों को 1000 mS से अधिक गति पर स्विच कर सकता है; एक ऐसी गति जिसे कॉन्टैक्टर प्राप्त नहीं कर सकते। एक और लाभ यह है कि कॉन्टैक्टर के विपरीत, थाइरिस्टर के लिए स्विचिंग ऑपरेशनों की संख्या असीमित होती है।

शून्य क्रॉस स्विचिंग

• वर्तमान शून्य-क्रॉस कट ऑफ को साकार करने के तरीके हैं: स्विचिंग ऑफ के दौरान वोल्टेज शून्य क्रॉस के पहले मिनट में शून्य-क्रॉस ट्रिगरिंग को सामान्य करें; उसके बाद चुंबकीय लैचिंग रिले को स्थिर और सक्रिय करें ताकि यह संचालित हो और फिर रिले को डिस्कनेक्ट कर दें जब यह पहले से ही बंद हो; फिर थाइरिस्टर समय विलंब को शून्य क्रॉस स्विच ऑफ कर देगा - वर्तमान शून्य-क्रॉस कट ऑफ फ़ंक्शन को सक्षम करने के लिए।

वोल्टेज चरण विफलता संरक्षण

• जब आपूर्ति प्रणाली वोल्टेज किसी फेज़ विफलता की स्थिति में हो, तो स्विच बंद होने से इंकार कर देगा। उस बिंदु पर सिस्टम को दोबारा चालू करने के बाद, यदि फेज़ विफलता होती है, तो सिस्टम स्वचालित रूप से स्विचिंग चालू करने से इंकार कर देगा।

कम वोल्टेज संरक्षण

• यदि वोल्टेज निर्धारित वोल्टेज (220v) से 20% या उससे कम है, तो स्विच बंद होने से मना कर देता है। यह स्वयं की सुरक्षा करेगा; सिस्टम थाइरिस्टर और चुंबकीय लैचिंग रिले की परिचालन स्थिति पर निरंतर नज़र रखता है; यदि कोई खराबी आती है, तो सिस्टम चालू होने से मना कर देगा, और या तो स्विच को चालू करके बाहर निकल जाएगा या उसे तोड़ देगा।

बिजली की विफलता से सुरक्षा

• यदि स्विच ऑन करने के बाद बिजली तुरन्त बंद हो जाए तो ट्रिपिंग और स्विचिंग स्वचालित रूप से बंद हो जाती है।

कोई हार्मोनिक तरंग निर्माण नहीं

• चालन के दौरान थाइरिस्टर शून्य क्रॉस ट्रिगरिंग ऑपरेशन करता है, विलंब के बाद रिले आकर्षित होता है और संचालित होता है और इस प्रकार रिले का आकर्षण और चालन हार्मोनिक तरंग उत्पादन का कारण नहीं बनता है।

कम बिजली की खपत

• यह देखते हुए कि चुंबकीय लैचिंग रिले का उपयोग करने वाला नियंत्रण उपकरण स्विचिंग ऑपरेशन के समय हमेशा ऊर्जा का उपभोग करेगा, यह सामान्य मामलों में सामान्य रूप से किसी भी ऊर्जा का उपयोग नहीं कर सकता है और इस तरह के चुंबकीय लैचिंग रिले के छोटे संपर्क प्रतिरोध के कारण, गर्मी का कोई विकास भी नहीं होगा, इस प्रकार रेडिएटर पंखे का उपयोग करने की आवश्यकता नहीं होगी, इससे लागत में कटौती होगी और ऊर्जा और अनुचित खपत को बचाने के लिए इस प्रणाली का उपयोग करके चलने वाले थाइरिस्टर और अन्य विद्युत उपकरणों को जलने से पूरी तरह से रोका जा सकेगा।

इनपुट सिग्नल और कंपाउंड स्विच के बीच फोटोइलेक्ट्रिक अलगाव

• मजबूत हस्तक्षेप प्रतिरोध और विश्वसनीय और सुरक्षा संचालन, उत्पाद उन्नत बुद्धिमान नियंत्रण प्रौद्योगिकी और नवीनतम इलेक्ट्रॉनिक तत्वों को अपनाते हैं, समान उत्पादों की तुलना में, इसमें वर्तमान और विश्वसनीयता के संबंध में अल्ट्रा उच्च प्रदर्शन है।

थाइरिस्टर स्विच की कार्य प्रक्रिया

ट्रिगर चरण: BYKCS श्रृंखला थाइरिस्टर स्विच के माध्यम से चालन को सुविधाजनक बनाने के लिए, दो शर्तों को पूरा किया जाना चाहिए:

• फॉरवर्ड एनोड-कैथोड वोल्टेज: इसका मतलब है कि एनोड (A) बिजली की आपूर्ति से सकारात्मक रूप से जुड़ा हुआ है और कैथोड (K) नकारात्मक रूप से जुड़ा हुआ है, इस प्रकार फॉरवर्ड बायस बनता है।
• गेट ट्रिगर सिग्नल: आंतरिक PNPN संरचना में चालन को ट्रिगर करने के लिए गेट (G) पर एक संक्षिप्त धनात्मक पल्स धारा (उदाहरण के लिए, 5-50 mA) लगाई जाती है। इस बिंदु पर, संपूर्ण ऑप्टो-आइसोलेशन सर्किट नियंत्रण सिग्नल और मुख्य सर्किट के बीच विद्युतीय अलगाव की सुरक्षा करता है।

चालन धारण चरण:

• एक बार ट्रिगर होने पर, यह लैचिंग अवस्था में प्रवेश करता है, जिसका अर्थ है कि गेट सिग्नल गायब होने पर भी, उपकरण तब तक संचालित होता रहता है जब तक एनोड धारा होल्डिंग धारा से अधिक होती है, जो कि कुछ सौ मिलीएम्पीयर से लेकर कुछ एम्पीयर तक होती है। धारा समानांतर थाइरिस्टर मॉड्यूल से होकर प्रवाहित होती है, जिससे कम वोल्टेज मोटर जैसे उच्च शक्ति भार पर स्थिर नियंत्रण सुनिश्चित होता है। साथ ही, एयर कूलिंग, हीटसिंक जैसे शीतलन उपकरण विश्वसनीयता के लिए तापमान को 85 डिग्री सेल्सियस से नीचे बनाए रखते हैं।

टर्न-ऑफ चरण:

• प्राकृतिक बंद: जब एनोड धारा होल्डिंग धारा से नीचे गिर जाती है या रिवर्स वोल्टेज लागू होता है, तो थाइरिस्टर अपनी अवरुद्ध स्थिति में वापस आ जाता है।
• जबरन बंद करना: एक बाहरी परिपथ (उदाहरण के लिए, संधारित्र डिस्चार्ज) से रिवर्स वोल्टेज प्रवाहित किया जाता है जो अचानक धारा के प्रवाह को बाधित कर देता है। यह उच्च-आवृत्ति स्विचिंग के परिदृश्यों में उपयुक्त है।

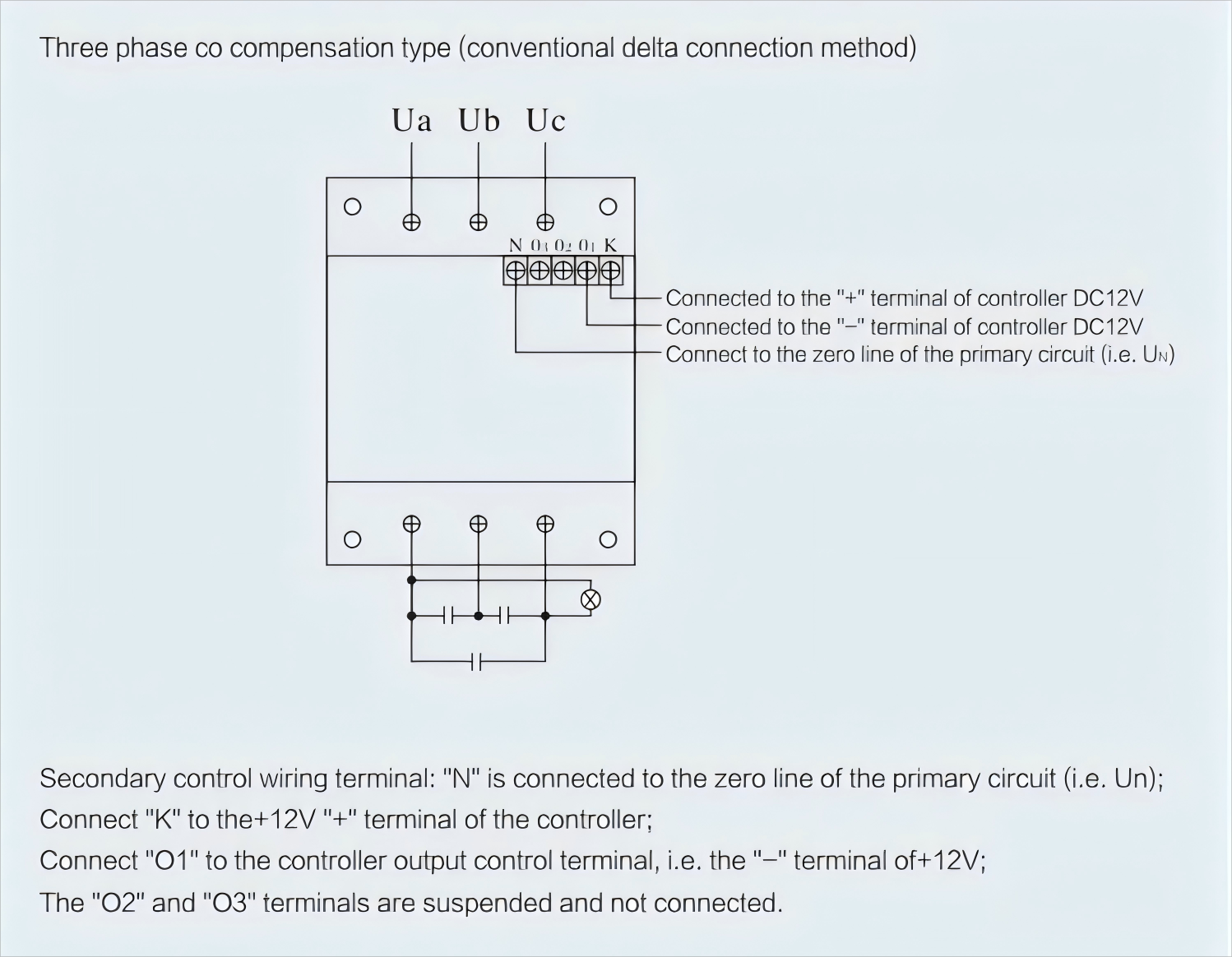

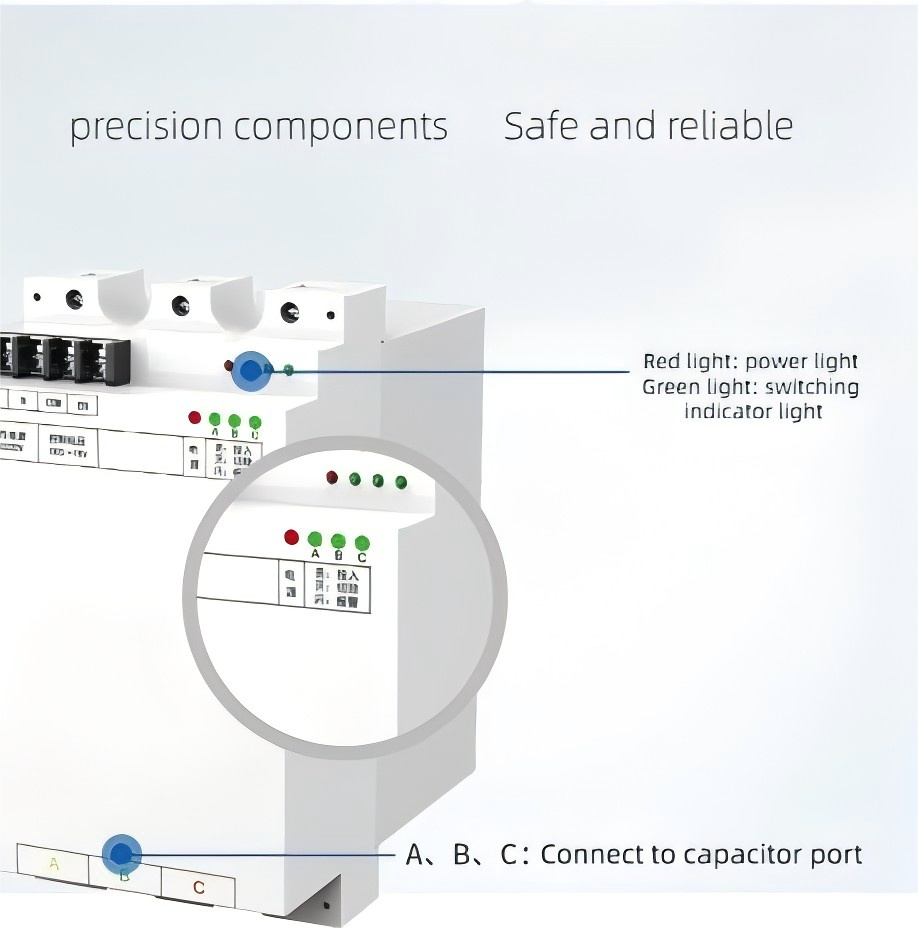

BYKCS श्रृंखला 450V थाइरिस्टर स्विच के लिए वायरिंग निर्देश

BYKCS श्रृंखला थाइरिस्टर स्विच मानकीकृत औद्योगिक डिज़ाइन को अपनाता है, जिसमें सुरक्षा और स्थिरता सुनिश्चित करने के लिए संक्षिप्त और कुशल वायरिंग विधि का उपयोग किया गया है। मुख्य पावर टर्मिनल (L1/L2/L3) को तीन-चरणीय विद्युत आपूर्ति (450V AC) और न्यूट्रल लाइन (N) से जोड़ा जाना चाहिए, और विद्युत हस्तक्षेप और रिसाव के जोखिम को समाप्त करने के लिए ग्राउंडिंग टर्मिनल (PE) के माध्यम से सिस्टम ग्राउंडिंग ग्रिड से विश्वसनीय रूप से जुड़ा होना चाहिए। नियंत्रण सिग्नल इंटरफ़ेस (IN+/IN-) 0 - 10V एनालॉग सिग्नल या PWM पल्स इनपुट का समर्थन करता है। इसे बाहरी नियंत्रक से परिरक्षित ट्विस्टेड-पेयर तारों के साथ जोड़ा जाना चाहिए, और यह सुनिश्चित करना चाहिए कि ऑप्टो-आइसोलेशन सर्किट प्रभावी रूप से कॉमन-मोड वोल्टेज को ब्लॉक करता है ताकि वोल्टेज में उतार-चढ़ाव को नियंत्रण छोर पर प्रभाव डालने से रोका जा सके। ट्रिगर सर्किट को वायरिंग करते समय, ड्राइव सिग्नल तार को ट्रिगर सिग्नल पोर्ट (TRIG) से जोड़ा जाना चाहिए, और बाहरी ट्रिगर स्रोत के चरण और आयाम को तुल्यकालिक रूप से मिलान किया जाना चाहिए ताकि थाइरिस्टर मॉड्यूल का सटीक चालन सुनिश्चित हो सके। सुरक्षा सर्किट के लिए, एक ओवरवोल्टेज प्रोटेक्शन मॉड्यूल (OVP) और एक ओवरकरंट प्रोटेक्शन सेंसर (OCP) को वास्तविक समय में लाइन की स्थिति की निगरानी करने और असामान्य धाराओं को स्वचालित रूप से काटने के लिए बाहरी रूप से जोड़ा जाना चाहिए। ताप अपव्यय पंखे की विद्युत आपूर्ति को एक स्वतंत्र सर्किट (12/24V डीसी) से जोड़ा जाना चाहिए, तथा यह सुनिश्चित किया जाना चाहिए कि वायु वाहिनी को तापमान संवेदक के साथ इंटरलॉक किया जाए, ताकि परिचालन तापमान 85°C से नीचे बनाए रखा जा सके। वायरिंग पूरी होने के बाद, वायरिंग त्रुटियों के कारण होने वाली उपकरण विफलताओं से बचने के लिए विद्युत अलगाव प्रदर्शन को सत्यापित करने के लिए एक इन्सुलेशन परीक्षक का उपयोग किया जाना चाहिए।

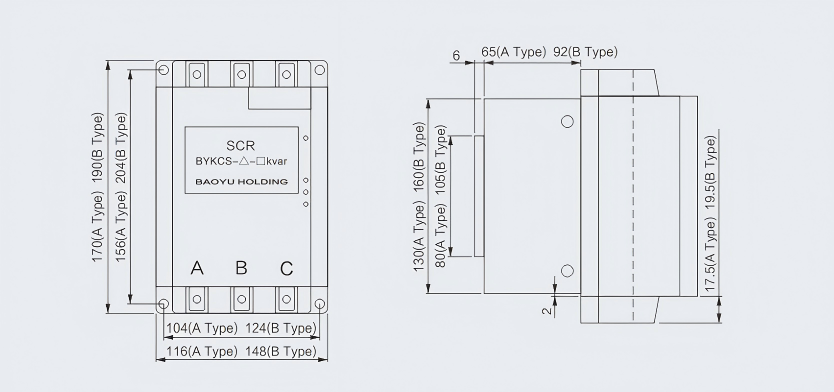

उत्पाद-संबंधित आकार की जानकारी
