BY89H/450-40+250-20 श्रृंखला उच्च गुणवत्ता वाले कम वोल्टेज बुद्धिमान पावर क्षतिपूर्ति संधारित्र 450V
कैपेसिटर की तकनीकी विशिष्टताएँ
| परियोजना | पैरामीटर | |
| दयालु | BY89H/450-40+250-20 | |
| मुआवजा विधि | सह-विभाजन और पूरक | |
| संधारित्रों के प्रत्येक समूह की क्षमता（कुल क्षमता）（kvar） | 40/20 | |
| पर्यावरण संबंधी शर्तें | तापमान | |
| नमी की स्थिति | 40℃ पर 20%~90% | |
| नज़रिया | ≤2000मी | |
| चलाने के लिए बिजली की आपूर्ति | वोल्टेज | एसी250वी |
| वोल्टेज की विसंगति | ±20% | |
| संचालन आवृत्ति | 50±1.5 हर्ट्ज | |
| शक्ति का अपव्यय | ≤3वीए | |
| माप विसंगति | धारा और वोल्टेज | 0.5% |
| शक्ति | 1.0% | |
| ऊर्जा कारक | ±0.01 | |
| तापमान | ±1℃ | |
| सुरक्षा तंत्र समय | ब्लॉकिंग का समय | 5~60s |
| संधारित्र काटने का समय | 1 सेकंड | |
| प्रतिक्रियाशील शक्ति क्षतिपूर्ति | लिंक्ड कैपेसिटर की अधिकतम मात्रा | नियंत्रक के साथ 31 इकाइयाँ |
| नियंत्रक के बिना 12 इकाइयाँ | ||
| विद्युत सुरक्षा | मुख्य सर्किट का इन्सुलेशन प्रतिरोध | परीक्षण वोल्टेज 2500V(1 मिनट) |
| सुरक्षा सर्किट निरंतरता | सभी अर्थिंग घटकों का ग्राउंडिंग स्क्रू के साथ सुरक्षित विद्युत कनेक्शन होना आवश्यक है | |
| सुरक्षा संरक्षण माप | उपकरण का आवरण, कोई भी धातु घटक जिसे ऊर्जा दी जा सकती है, और विद्युत तत्वों का धातु आधार जिसे ग्राउंडिंग की आवश्यकता होती है, उसे विश्वसनीय रूप से ग्राउंडिंग स्क्रू से विद्युत रूप से जोड़ा जाना चाहिए | |
| सुरक्षा का स्तर | आईपी30 | |
| नमूनाकरण और नियंत्रण सर्किट की सुरक्षा | डिवाइस में अंतर्निर्मित नमूना नियंत्रण के लिए वर्तमान सर्किट समर्पित वायरिंग घटकों का उपयोग करता है, जिसके एक छोर पर विश्वसनीय ग्राउंड कनेक्शन होता है | |

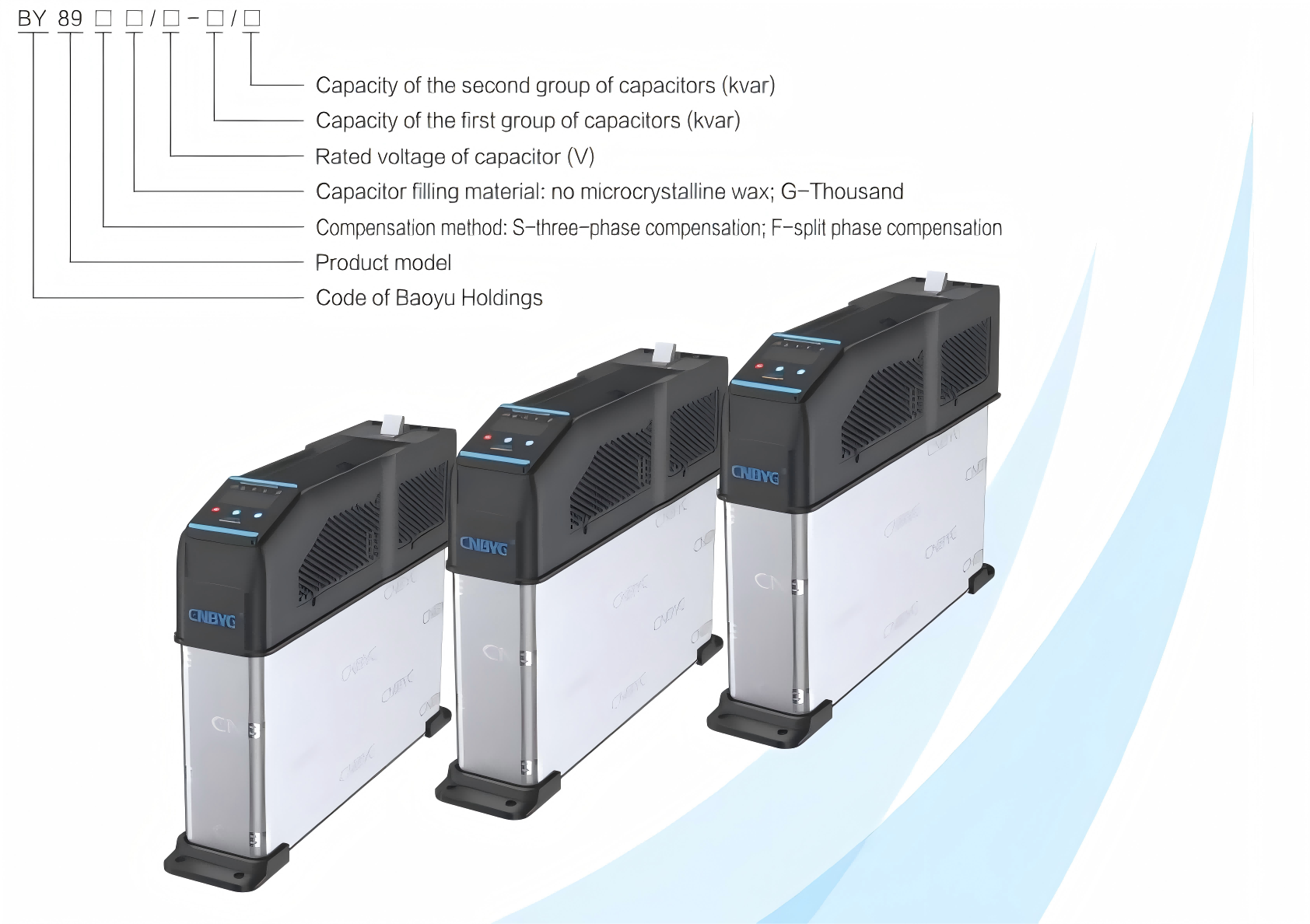

मॉडल का अर्थ
संधारित्र परिचय
BY89H/450-40+250-20 हाइब्रिड कंपनसेशन सीरीज़ एक अत्याधुनिक स्मार्ट कैपेसिटर है जिसे कम वोल्टेज वाली बिजली प्रणालियों में ऊर्जा पावर फैक्टर को अनुकूलित करने और वोल्टेज की गुणवत्ता बढ़ाने के लिए डिज़ाइन किया गया है। 450V के रेटेड वोल्टेज के साथ, यह हाइब्रिड कंपनसेशन यूनिट केंद्रीकृत और विकेन्द्रीकृत कंपनसेशन को मिलाकर बेजोड़ दक्षता और विश्वसनीयता प्रदान करती है, जिससे औद्योगिक, वाणिज्यिक और नवीकरणीय ऊर्जा ग्रिड में निर्बाध एकीकरण सुनिश्चित होता है। यह प्रतिक्रियाशील ऊर्जा हानियों को कम करके, वोल्टेज स्तरों को स्थिर करके और उपकरणों को संभावित क्षति और डाउनटाइम से बचाकर ऊर्जा दक्षता में सुधार करता है। BY89H इनकर्सन में एक उन्नत निगरानी और नियंत्रण प्रणाली शामिल है जो लोड और ग्रिड आवश्यकताओं के अनुसार रीयल-टाइम समायोजन को सक्षम बनाती है। इसके अलावा, इसमें उत्पादन संयंत्रों से लेकर सौर संयंत्रों तक, विविध अनुप्रयोगों में आसान रखरखाव और स्थापना के लिए अत्यधिक बुद्धिमान इंजीनियरिंग शामिल है। इसके अलावा, BY89H/450-40+250-20 में ओवरवोल्टेज, ओवरकरंट और थर्मल ओवरलोड संचालन के लिए सबसे उन्नत सुरक्षा विधियाँ हैं जो संचालन में दीर्घकालिक सुरक्षा और स्थायित्व की गारंटी देती हैं। यह संधारित्र प्रौद्योगिकी के मामले में नवीनतम तकनीक से इस तरह निर्मित है कि हाइब्रिड क्षतिपूर्ति इकाई न केवल उद्योग मानकों को पार कर गई है, बल्कि उनसे भी आगे निकल गई है; इस प्रकार, यह प्रत्येक उपयोगकर्ता को बेहतर और अधिक कुशल ऊर्जा भविष्य के लिए एक विश्वसनीय समाधान प्रदान करती है। आज कई उद्योग धूल को अधिक से अधिक हरित प्रथाओं में बदल रहे हैं। इसलिए, BY89H इकाइयाँ, इस परिदृश्य में, अधिक स्मार्ट और अधिक लचीली विद्युत प्रणालियों को आगे बढ़ाने में एक महत्वपूर्ण कड़ी हैं।
मुख्य विशेषताएं और लाभ
1. हाइब्रिड मुआवजा प्रौद्योगिकी
केंद्रीकृत + विकेंद्रीकृत मुआवजा:
- केंद्रीकृत क्षतिपूर्ति, थोक प्रतिक्रियाशील ऊर्जा आवश्यकताओं को पूरा करती है, जबकि विकेन्द्रीकृत इकाइयां व्यक्तिगत भार को ठीक करती हैं, जिससे सटीक ऊर्जा शक्ति कारक सुधार (0.99 तक) सुनिश्चित होता है।
-
संतुलित और असंतुलित दोनों प्रकार के भार वाली प्रणालियों के लिए आदर्श, जैसे 3-फेज मोटर और एकल-फेज प्रकाश नेटवर्क।
2. उन्नत वोल्टेज गुणवत्ता
गतिशील वोल्टेज स्थिरीकरण:
- वास्तविक समय में विद्युत वोल्टेज की निगरानी और समायोजन करता है, उतार-चढ़ाव को रोकता है और स्थिर ग्रिड प्रदर्शन सुनिश्चित करता है।
- हार्मोनिक विरूपण (THDi
3. संधारित्र का विस्तारित जीवन
स्व-उपचार धातुकृत फिल्म:
- स्वचालित रूप से दोषों को अलग करता है, परिचालन जीवनकाल को बढ़ाता है100,000+ घंटे.
- उच्च तापमान और आर्द्रता सहित कठोर वातावरण का सामना कर सकता हैडीएल/टी 842-2003दिशानिर्देश.
4. ऊर्जा दक्षता और लागत बचत
ऊर्जा ही बिजली है:
- प्रतिक्रियाशील विद्युत हानि को कम करके ऊर्जा उपयोग को अनुकूलित करता है, जिससे 25-30% कम लाइन हानि प्राप्त होती है।
- समर्थनजीबी/टी 15576-2008कम वोल्टेज प्रतिक्रियाशील शक्ति क्षतिपूर्ति उपकरणों के लिए अनुपालन।
5. स्मार्ट निगरानी और नियंत्रण
वास्तविक समय डेटा विश्लेषण:
- एकीकृत सेंसर और IoT-सक्षम संचार (RS485/Modbus) के माध्यम से पावर वोल्टेज, करंट और पावर फैक्टर को ट्रैक करता है।
- पूर्वानुमानित रखरखाव को सक्षम बनाता है, डाउनटाइम और परिचालन लागत को न्यूनतम करता है।

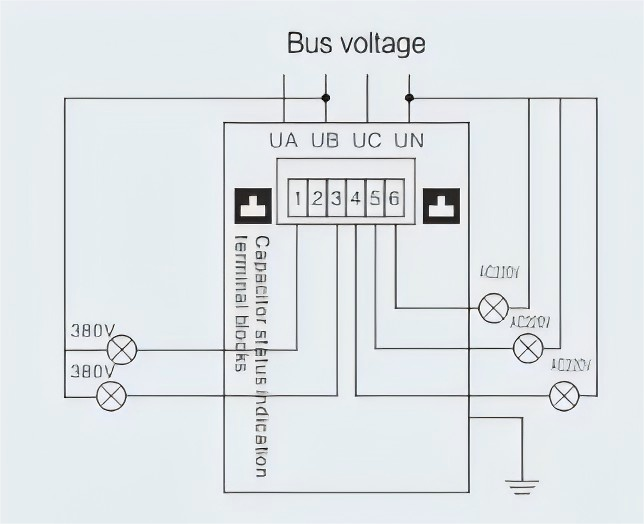

टर्मिनल व्यवस्था और परिभाषा——CO विभाजन और पूरक
BY89H/450-40+250-20 हाइब्रिड क्षतिपूर्ति श्रृंखला प्रतिक्रियाशील शक्ति का प्रभावी प्रबंधन करने के लिए केंद्रीकृत और विकेन्द्रीकृत क्षतिपूर्ति रणनीतियों के संयोजन के माध्यम से संचालित होती है। केंद्रीकृत क्षतिपूर्ति को एक ही मुख्य वितरण बिंदु, जैसे कि किसी कारखाने के मुख्य स्विचबोर्ड, पर लागू किया जाता है ताकि तीन-फेज मोटर और ट्रांसफार्मर जैसे बड़े, स्थिर भारों की समग्र प्रतिक्रियाशील शक्ति की मांग को पूरा किया जा सके, जिससे कई विकेन्द्रीकृत इकाइयों की आवश्यकता कम हो जाती है और एक लागत-प्रभावी समाधान मिलता है। इसके विपरीत, विकेन्द्रीकृत क्षतिपूर्ति में भार स्थलों पर सीधे इकाइयाँ स्थापित करना, एकल-फेज प्रकाश व्यवस्था या छोटी मशीनरी जैसे विशिष्ट अनुप्रयोगों के लिए प्रतिक्रियाशील शक्ति का अनुकूलन करना, और असंतुलित या उतार-चढ़ाव वाले भारों के लिए सटीक क्षतिपूर्ति प्रदान करना शामिल है। यह दृष्टिकोण लचीलेपन को बढ़ाता है, जिससे बदलते भार प्रोफाइल के अनुसार मॉड्यूलर समायोजन की अनुमति मिलती है। इसके अतिरिक्त, इस प्रणाली में गतिशील भार अनुकूलन की सुविधा है, जिसमें एक माइक्रोप्रोसेसर-आधारित डिज़ाइन है जो वास्तविक समय में भार में उतार-चढ़ाव की निगरानी करता है और लगभग 0.99 का पावर फैक्टर बनाए रखने के लिए क्षतिपूर्ति स्तरों को स्वचालित रूप से समायोजित करता है, साथ ही तरंग-संवेदनशील उपकरणों की सुरक्षा के लिए हार्मोनिक विरूपण को 5% से नीचे तक दबाता है।

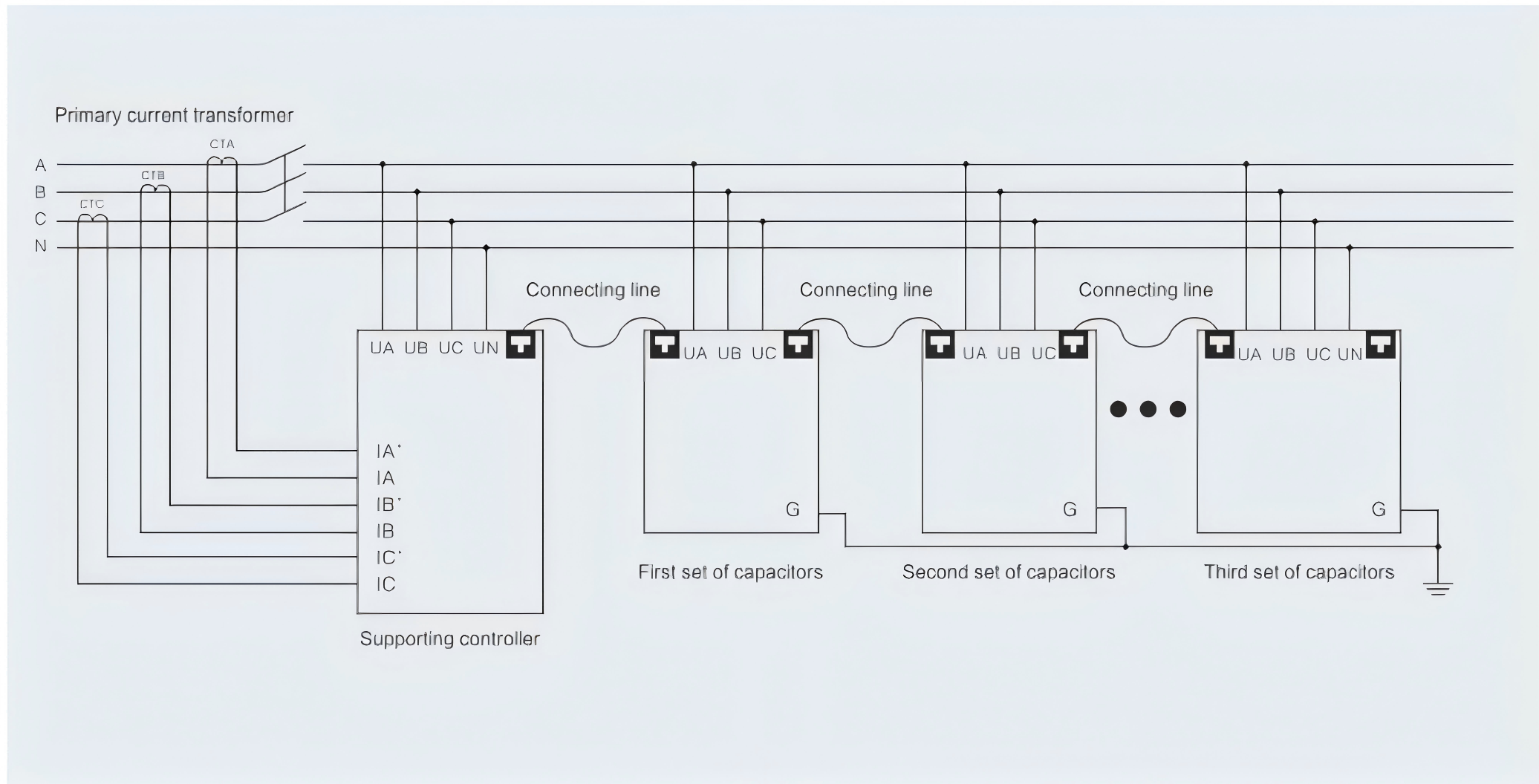

उत्पाद वायरिंग आरेख

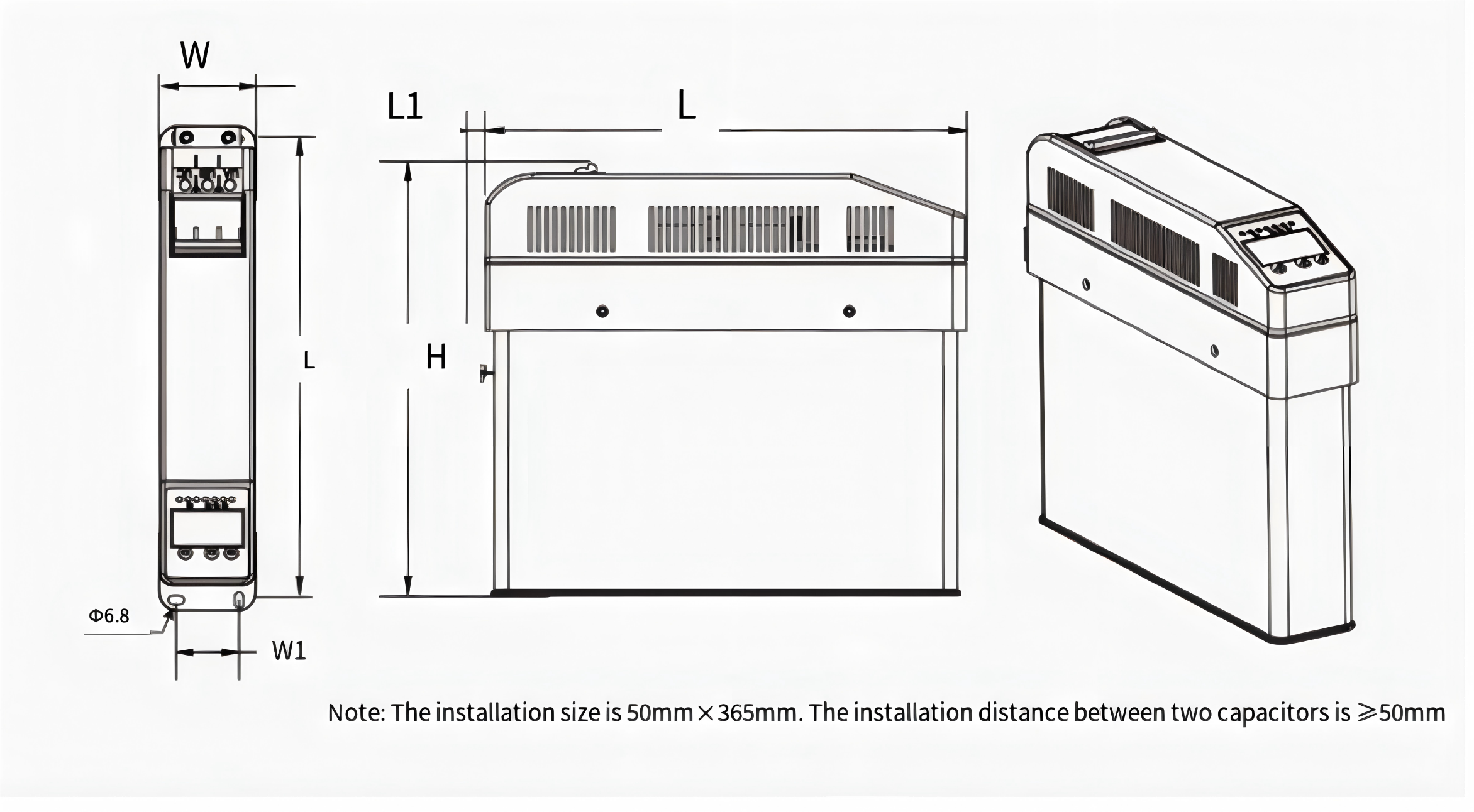

आयाम जानकारी
| प्रकार | में | डब्ल्यू1 | एल | L1 | एच |
| BY89H/450-40+250-20 | 80 मिमी | 50 मिमी | 365 मिमी | 385 मिमी | 410 मिमी |
हमें चुनने का मतलब है अच्छी गुणवत्ता चुनना
उत्पाद के विस्तृत लाभों का प्रदर्शन
बुद्धिमान संधारित्र का आवरण उच्च तापमान प्रतिरोधी अग्निरोधी पदार्थ से बना है। यह उपकरण की सुरक्षा को अत्यधिक बढ़ाता है और उच्च तापमान वाले वातावरण में इसकी स्थिरता और विश्वसनीयता को बढ़ाता है। FLPP पदार्थ आग लगने से बचाता है, जिससे अति ताप के कारण होने वाली खराबी की संभावना कम हो जाती है, और साथ ही चरम कार्य परिस्थितियों में भी सुचारू रूप से कार्य करने की अनुमति मिलती है। अग्निरोधी गुण होने के कारण संधारित्र का जीवनकाल बढ़ जाता है क्योंकि यह उत्पाद विभिन्न औद्योगिक वातावरणों और आधुनिक विद्युत प्रणालियों में सुरक्षा और स्थायित्व की उच्च माँगों का सामना कर सकता है।

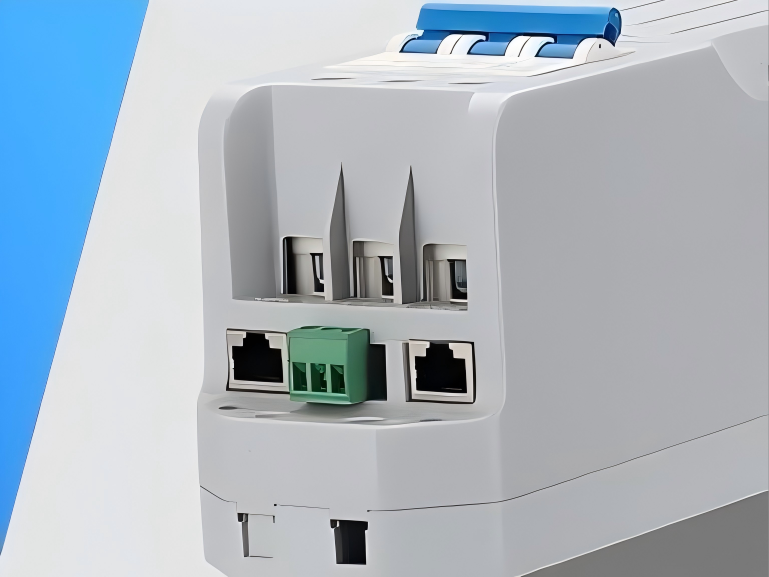

बुद्धिमान संधारित्र में 485 सीरियल इंटरफ़ेस है, जो व्यापक अनुप्रयोग प्रदान करता है। यह इंटरफ़ेस न केवल स्विच-ऑन और स्विच-ऑफ सेकंड करंट सिग्नल, बल्कि 485 संचार के माध्यम से अन्य डेटा के प्रसारण को भी सुगम बना सकता है। इस प्रकार, यह मानक उपकरणों और अन्य बुद्धिमान उपकरणों और प्रणालियों के बीच प्रभावी डेटा विनिमय की अनुमति देगा। दोनों कार्य बुद्धिमान संधारित्र को वास्तविक समय में विद्युत मापदंडों की निगरानी और विश्लेषण करने और दूरस्थ निगरानी और प्रबंधन के लिए आवश्यक सटीक परिचालन डेटा प्रदान करने में सक्षम बनाएंगे। इसके अतिरिक्त, 485 संचार हस्तक्षेप के प्रति अत्यधिक प्रतिरोध प्रदर्शित करता है, जो इसे जटिल औद्योगिक वातावरणों के लिए उपयुक्त बनाता है, इस प्रकार डेटा संचरण की स्थिरता और विश्वसनीयता की गारंटी देता है और संपूर्ण विद्युत प्रणाली की बुद्धिमत्ता और परिचालन दक्षता को बढ़ाता है।
ऊष्मा अपव्यय के लिए ग्रिड डिज़ाइन वाले इस बुद्धिमान संधारित्र ने उत्पाद के दोनों ओर स्थित वायु प्रवेशिकाओं और निकासिकाओं के माध्यम से ऊष्मा अपव्यय को व्यावहारिक रूप से बेहतर बना दिया है। यह डिज़ाइन अच्छे वायु प्रवाह की अनुमति देता है ताकि उपकरण संचालन के दौरान ऊष्मा का पर्याप्त रूप से वितरण कर सके, एक स्थिर परिचालन तापमान बनाए रख सके, और इस प्रकार उत्पाद के सेवा जीवन को लम्बा कर सके और साथ ही विश्वसनीयता भी प्रदान कर सके। उत्कृष्ट ऊष्मा अपव्यय डिज़ाइन हर उच्च-भार या उच्च-तापमान वाले वातावरण में किसी भी अति-अतिशयोक्ति प्रभाव को रोकता है ताकि उपकरण सुरक्षित और कुशलतापूर्वक संचालित हो सके।

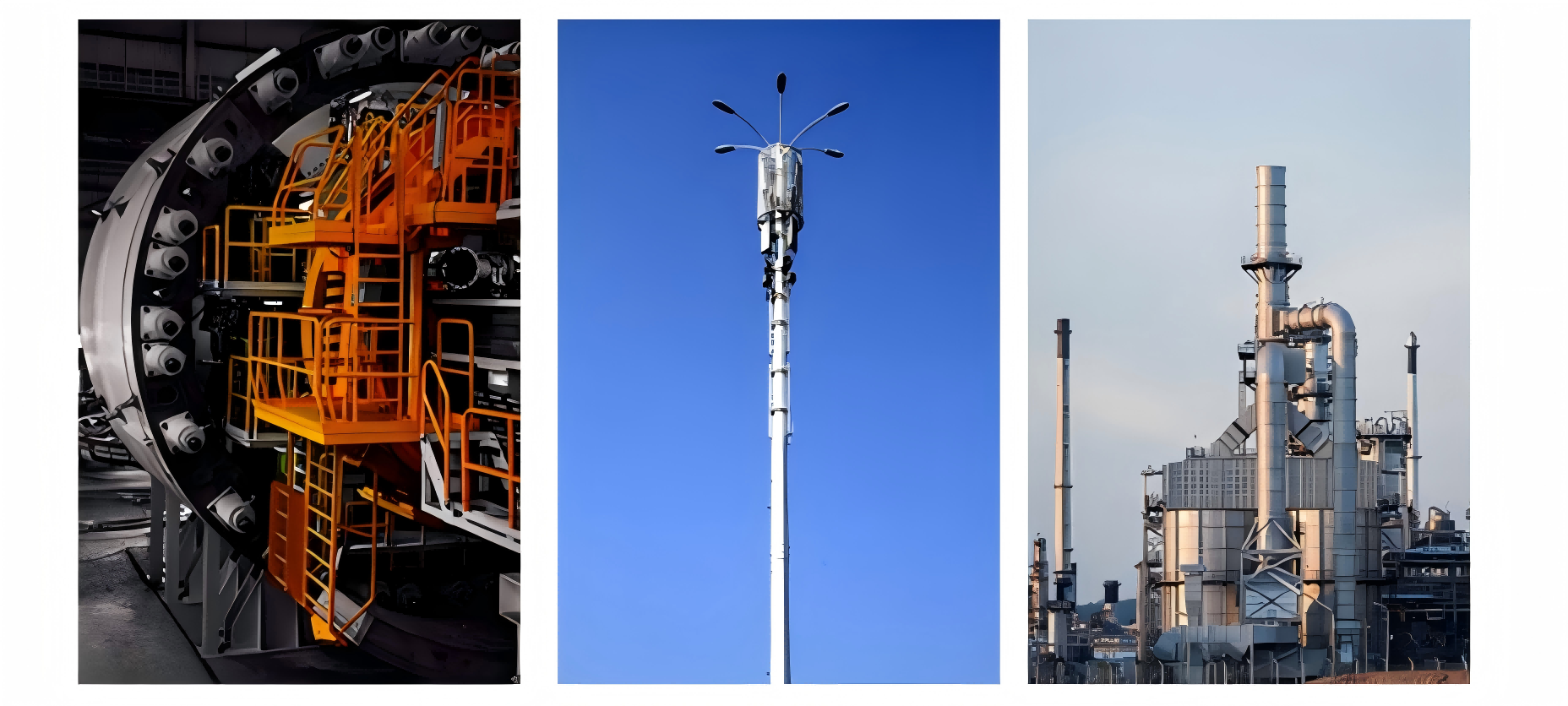

अनुप्रयोग परिदृश्य
