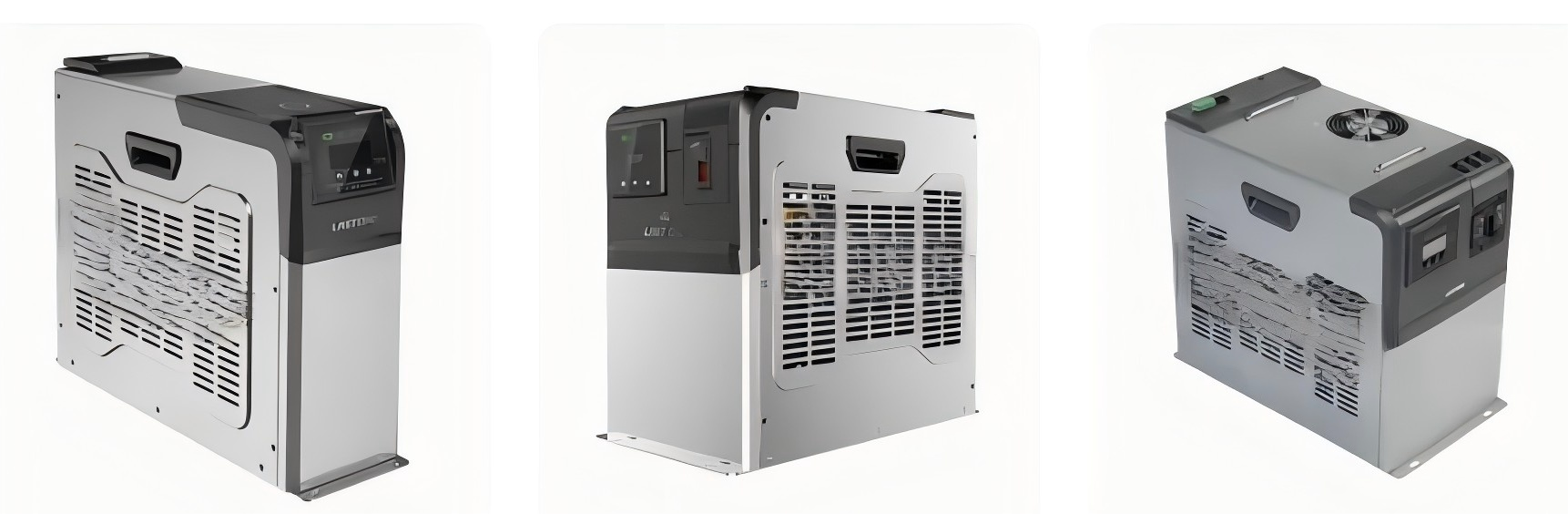

BY86DS/450-30 श्रृंखला नियंत्रित बुद्धिमान कैपेसिटर पावर फैक्टर इम्प्रूवर PFI डिवाइस APFC पावर कैपेसिटर
BY86DS/450-30 श्रृंखला नियंत्रित बुद्धिमान कैपेसिटर का मॉडल अर्थ
मुख्य उत्पाद डेटाBY86DS/450-30 श्रृंखला नियंत्रित बुद्धिमान कैपेसिटर
| नमूना | BY86DS/450-30 श्रृंखला नियंत्रित बुद्धिमान कैपेसिटर |
| रेटेड वोल्टेज | 450V एसी |
| आवृत्ति | 50 हर्ट्ज |
| क्षमता (तिमाही) | 30 |
| कार्य तापमान | -25℃~+50℃ |
| सापेक्ष आर्द्रता | ≤90% |
| ऊंचाई | ≤2000मी |
| धारिता सहिष्णुता | -5+10% |
| अधिकतम अनुमेय अतिदाब | 110% रेटेड वोल्टेज |
| मुआवजा विधि | 3 चरणों में एक साथ मुआवज़ा |
| ऊंचाई | 240 मिमी |
BY86DS/450-30 श्रृंखला नियंत्रित बुद्धिमान कैपेसिटर का अवलोकन
BY86DS/450 - 30 श्रृंखला नियंत्रित बुद्धिमान संधारित्र के उत्पाद कार्य
1. उन्नत हार्मोनिक दमन और प्रतिक्रियाशील शक्ति क्षतिपूर्ति
स्मार्ट कैपेसिटर में अंतर्निर्मित एंटी-हार्मोनिक रिएक्टर होते हैं और यह GB/T 14549 मानकों का अनुपालन सुनिश्चित करने के लिए तीसरे, पाँचवें, सातवें और ग्यारहवें हार्मोनिक्स को दबाते हुए प्रतिक्रियाशील शक्ति की गतिशील रूप से क्षतिपूर्ति करने के लिए एक अनुकूली एल्गोरिथम का उपयोग करता है। यह औद्योगिक इन्वर्टर और रेक्टिफायर जैसे गैर-रेखीय भार के लिए आदर्श है।
2. तीन-चरण संतुलित मुआवजा (तीन-चरण कुल मुआवजा)
वोल्टेज असंतुलन की समस्याओं को हल करने और निम्न-वोल्टेज वितरण प्रणालियों में पावर फैक्टर (PF) को 0.98 से ऊपर अनुकूलित करने के लिए तीन-चरण सह-क्षतिपूर्ति और विभाजित-चरण क्षतिपूर्ति मोड का समर्थन करता है। लाइन हानियाँ 30% तक कम हो जाती हैं और बिजली कंपनियों के जुर्माने से बचा जा सकता है।
3. बुद्धिमान शून्य-क्रॉसिंग स्विच तकनीक
चुंबकीय लैचिंग रिले और थाइरिस्टर-आधारित ज़ीरो-क्रॉसिंग स्विचिंग तकनीक का उपयोग इनरश करंट (रेटेड करंट के 2% से कम) को समाप्त करता है और आर्क-मुक्त संचालन प्राप्त करता है। यह 200,000 से अधिक स्विचिंग चक्र और 0.2% से कम हार्मोनिक विरूपण सुनिश्चित करता है, जिससे संधारित्र का सेवा जीवन . तक बढ़ जाता है।
4. स्व-निदान और वास्तविक समय निगरानी
एकीकृत IoT सेंसर तापमान, वोल्टेज टोटल हार्मोनिक डिस्टॉर्शन (THD), करंट असंतुलन और कैपेसिटर स्वास्थ्य जैसे मापदंडों की निगरानी करते हैं। ओवरवोल्टेज (>110% Un), अंडरवोल्टेज (85°C) अलार्म विफलता-सुरक्षित संचालन सुनिश्चित करते हैं।
5. स्केलेबल समाधानों के लिए मॉड्यूलर डिज़ाइन
मॉड्यूलर संरचना इकाइयों को समानांतर (प्रति मॉड्यूल 15 kVAR तक) में व्यवस्थित करने की अनुमति देती है, जिससे लचीला क्षमता विस्तार संभव होता है। हॉट-स्वैपेबल डिज़ाइन सिस्टम को बंद किए बिना रखरखाव को आसान बनाता है।
6. सक्रिय पावर फैक्टर सुधार (एपीएफसी) एकीकरण
टीडीए16888 नियंत्रण आईसी के साथ संयुक्त बूस्ट पीएफसी टोपोलॉजी एक विस्तृत इनपुट वोल्टेज रेंज (90-270 वी) पर पीएफ >0.99 प्राप्त करती है, ग्रिड हार्मोनिक प्रदूषण को 95% तक कम करती है, और ऊर्जा दक्षता में 15% सुधार करती है।
7. उच्च तापमान लोच और प्रतिध्वनि संरक्षण
यह अनुनाद प्रवर्धन को प्रभावी ढंग से रोकने के लिए F-श्रेणी के इन्सुलेशन, स्व-उपचार धातुकृत फिल्म कैपेसिटर और 5%-7% डीट्यून्ड रिएक्टरों का उपयोग करता है। ऑपरेटिंग तापमान रेंज -25°C से +55°C तक है, और सुरक्षा स्तर IP233 तक पहुँच जाता है।
8. गतिशील भार अनुकूलनशीलता
20 मिलीसेकंड के भीतर क्षतिपूर्ति समायोजित करने के लिए डीएसपी-आधारित नियंत्रक के साथ स्वचालित रूप से सिंक्रनाइज़ होता है, जो आर्क फर्नेस और सीएनसी मशीनों जैसे तेज़ी से बदलते भार के लिए आदर्श है। वोल्टेज स्थिरता ±1% के भीतर बनाए रखी जाती है।
9. ऊर्जा दक्षता अनुकूलन
उन्नत परावैद्युत सामग्री और निम्न ESR (समतुल्य श्रेणी प्रतिरोध) डिज़ाइन सक्रिय विद्युत हानि को 40% तक कम करते हैं। यह ISO 50001 ऊर्जा प्रबंधन मानकों का अनुपालन करता है।
10. प्लग एंड प्ले इंस्टॉलेशन और रिमोट प्रबंधन
त्वरित परिनियोजन के लिए पूर्व-कॉन्फ़िगर टर्मिनल ब्लॉक और DIN रेल माउंटिंग। Modbus RTU/RS485 संचार का समर्थन करता है और दूरस्थ पैरामीटर कॉन्फ़िगरेशन और डेटा लॉगिंग के लिए SCADA या स्मार्ट ग्रिड सिस्टम में एकीकृत किया जा सकता है।
BY86DS/450 - 30 श्रृंखला नियंत्रित बुद्धिमान संधारित्र का कार्य सिद्धांत
BY86DS/450-30 श्रृंखला नियंत्रित स्मार्ट कैपेसिटर उन्नत पावर फैक्टर सुधार (APFC) उपकरण हैं, जिन्हें प्रतिक्रियाशील पावर क्षतिपूर्ति को गतिशील रूप से प्रबंधित करके और निम्न वोल्टेज (0.4kV) वितरण प्रणालियों के पावर फैक्टर (PF) में सुधार करके बिजली की गुणवत्ता को अनुकूलित करने के लिए डिज़ाइन किया गया है। इसका कार्य सिद्धांत इस प्रकार है:
वास्तविक समय निगरानी और गतिशील समायोजन
यह उपकरण अंतर्निर्मित सेंसर और एक माइक्रोप्रोसेसर-आधारित नियंत्रण इकाई से सुसज्जित है जो वोल्टेज, धारा और पावर फैक्टर26 जैसे ग्रिड मापदंडों की निरंतर निगरानी करता है। वास्तविक समय में लोड में उतार-चढ़ाव के आधार पर, यह प्रतिक्रियाशील शक्ति (kVAR) को इंजेक्ट या अवशोषित करने के लिए संधारित्र मान को स्वचालित रूप से समायोजित करता है, जिससे यह सुनिश्चित होता है कि पावर फैक्टर इष्टतम सीमा (आमतौर पर 0.95–0.98) के भीतर रहे।
शून्य-क्रॉसिंग स्विचिंग तकनीक
थाइरिस्टर-आधारित शून्य-क्रॉसिंग स्विचिंग का उपयोग करते हुए, संधारित्रों को वोल्टेज/करंट शून्य बिंदु पर सक्रिय या निष्क्रिय किया जाता है। इससे इनरश करंट और वोल्टेज स्पाइक्स कम होते हैं, ग्रिड तनाव कम होता है, और घटकों का जीवनकाल बढ़ता है।
तीन-चरण क्षतिपूर्ति मोड
यह उपकरण तीन-चरण संतुलित क्षतिपूर्ति (समान भार के लिए उपयुक्त) और विभाजित-चरण क्षतिपूर्ति (असंतुलित भार के लिए उपयुक्त) का समर्थन करता है, जिससे सभी चरणों में प्रतिक्रियाशील शक्ति का सटीक वितरण सुनिश्चित होता है। यह लचीलापन तीन-चरण असंतुलन की समस्या का समाधान करता है और सिस्टम स्थिरता में सुधार करता है।
हार्मोनिक दमन और संरक्षण
एकीकृत हार्मोनिक फ़िल्टर और सुरक्षा सर्किट, अरैखिक भार (जैसे, इनवर्टर, एलईडी लाइटिंग) के कारण होने वाली हार्मोनिक विकृति (50वें क्रम तक) को कम करते हैं। ओवरवोल्टेज, अंडरवोल्टेज, ओवरकरंट और तापमान सुरक्षा कार्य ग्रिड विसंगतियों को रोकते हैं, जिससे कठोर वातावरण में भी विश्वसनीय संचालन सुनिश्चित होता है।
मॉड्यूलर और कॉम्पैक्ट डिज़ाइन
BY86DS श्रृंखला स्मार्ट मीटरिंग, कैपेसिटर और स्विच घटकों को एक मॉड्यूलर इकाई में एकीकृत करती है, जिससे जटिल तारों और बाहरी नियंत्रकों की आवश्यकता समाप्त हो जाती है। पारंपरिक कैपेसिटर बैंकों की तुलना में, स्थापना स्थान 60% कम हो जाता है।
BY86DS/450 - 30 श्रृंखला नियंत्रित बुद्धिमान संधारित्र की वायरिंग विधि
BY86DS/450 - 30 श्रृंखला नियंत्रित बुद्धिमान संधारित्र की उत्पाद आकार जानकारी
हार्मोनिक्स को प्रभावी ढंग से दबाने के लिए उच्च गुणवत्ता वाली सामग्री का उपयोग करें
BY86DS/450-30 श्रृंखला को हार्मोनिक नियंत्रण के लिए डिज़ाइन किया गया है, जिसमें अंतर्निर्मित हार्मोनिक फ़िल्टर और निम्न ESR (समतुल्य श्रेणी प्रतिरोध) संधारित्र तत्व हैं। ये संधारित्र स्व-उपचारित धातुकृत पॉलीप्रोपाइलीन फिल्म से बने होते हैं जो 50वें क्रम तक के उच्च-आवृत्ति हार्मोनिक्स के कारण होने वाले प्रदर्शन क्षरण का प्रतिरोध करते हैं। यह सामग्री न केवल स्थायित्व में सुधार करती है, बल्कि ऊर्जा हानि को भी कम करती है, जिससे परिवर्तनीय आवृत्ति ड्राइव (VFD) और वेल्डिंग उपकरण जैसे भारी गैर-रेखीय भार वाले वातावरण में भी कुशल प्रतिक्रियाशील शक्ति क्षतिपूर्ति सुनिश्चित होती है। एंटी-हार्मोनिक डिज़ाइन में विशिष्ट हार्मोनिक आवृत्तियों को दबाने, अनुनाद को रोकने और ग्रिड को स्थिर करने के लिए एक डिट्यूनिंग रिएक्टर शामिल है। हार्मोनिक विरूपण को कम करके, यह उपकरण उपकरणों के अधिक गर्म होने, वोल्टेज अस्थिरता और समयपूर्व विफलता को रोकता है - जो ऐसे उद्योग में महत्वपूर्ण है जहाँ डाउनटाइम महंगा है। इसके अलावा, तीन-चरण संधारित्र डिज़ाइन स्वतंत्र चरण विनियमन की अनुमति देता है, तीन-चरण असंतुलन को ठीक करता है और तटस्थ धारा को कम करता है, जो डेटा केंद्रों और इलेक्ट्रिक वाहन चार्जिंग स्टेशनों में आमतौर पर पाए जाने वाले एकल-चरण लोड ग्रिड के लिए महत्वपूर्ण है।
चरम वातावरण के लिए उपयुक्त टिकाऊ संरचना
BY86DS/450-30 श्रृंखला विश्वसनीयता पर केंद्रित है और व्यापक धूल और पानी से सुरक्षा प्रदान करने के लिए एक मॉड्यूलर IP65 सुरक्षा ग्रेड हाउसिंग को अपनाती है। कठोर औद्योगिक वातावरण, बाहरी प्रतिष्ठानों या उच्च आर्द्रता वाले वातावरण में दीर्घकालिक स्थिर संचालन सुनिश्चित करने के लिए यह हाउसिंग संक्षारण प्रतिरोधी एल्यूमीनियम मिश्र धातु से बनी है। आंतरिक निम्न-वोल्टेज संधारित्र बैंक एपॉक्सी रेज़िन से ढका होता है, जिसमें अच्छी तापीय स्थिरता और कंपन-रोधी यांत्रिक गुण होते हैं, जो नवीकरणीय ऊर्जा प्रणालियों और मोबाइल मशीनरी जैसे अनुप्रयोगों के लिए आवश्यक है। डिज़ाइन आसान एकीकरण पर भी ज़ोर देता है। कॉम्पैक्ट, जगह बचाने वाली संरचना इसे मौजूदा स्विचगियर में आसानी से रेट्रोफिट करने में सक्षम बनाती है, जबकि प्लग-एंड-प्ले मॉड्यूलर डिज़ाइन रखरखाव और विस्तारशीलता को सरल बनाता है। उदाहरण के लिए, पूरे सिस्टम को बदले बिना बढ़ती बिजली की ज़रूरतों को पूरा करने के लिए मास्टर-स्लेव कॉन्फ़िगरेशन के माध्यम से अतिरिक्त संधारित्र बैंक जोड़े जा सकते हैं। -25°C से +60°C की प्रचालन तापमान सीमा और 100,000 से अधिक चक्रों के सेवा जीवन के साथ, BY86DS/450-30 श्रृंखला अद्वितीय निम्न-वोल्टेज संधारित्र (LVC) प्रदर्शन प्रदान करती है, जो इसे मिशन-महत्वपूर्ण अनुप्रयोगों के लिए एक आदर्श विकल्प बनाती है, जिनमें अत्यधिक स्थायित्व और दक्षता की आवश्यकता होती है।
