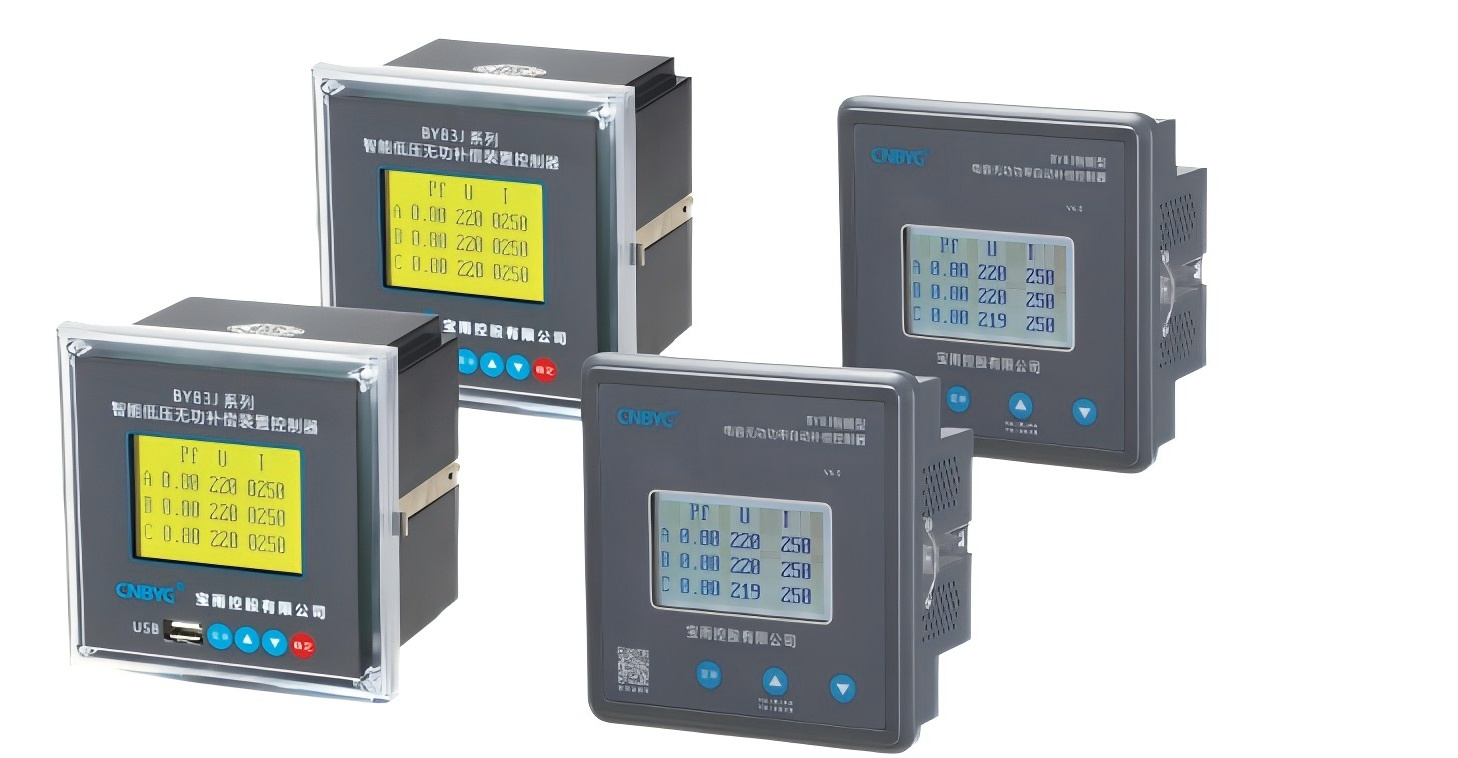

BY83JS श्रृंखला तीन-चरण नियंत्रक बुद्धिमान संधारित्र नियंत्रक पावर फैक्टर मुआवजा नियंत्रक 380V

मुख्य तकनीकी पैरामीटर

BY83JS इंटेलिजेंट कैपेसिटर कंट्रोलर का परिचय

Baoyu Holding Co., Ltd. का BY83 सीरीज़ इंटेलिजेंट कैपेसिटर कंट्रोलर 380V एक अत्याधुनिक फ़्रीक्वेंसी कंट्रोलर और इलेक्ट्रिसिटी कंट्रोलर है, जिसे लो वोल्टेज ग्रिड सिस्टम में ऊर्जा दक्षता को अनुकूलित करने के लिए डिज़ाइन किया गया है। यह इंटेलिजेंट कंट्रोलर सीरीज़ प्रतिक्रियाशील पावर क्षतिपूर्ति को गतिशील रूप से प्रबंधित करने, स्थिर वोल्टेज स्तर सुनिश्चित करने और ऊर्जा हानि को कम करने के लिए उन्नत एल्गोरिदम को एकीकृत करती है। औद्योगिक और वाणिज्यिक अनुप्रयोगों के लिए आदर्श, यह 3 फेज़ एसी मोटर कंट्रोलर संचालन का समर्थन करता है, हार्मोनिक विरूपण को कम करते हुए मोटर के प्रदर्शन को बढ़ाता है। लो वोल्टेज करंट वातावरण (380V±20% तक) के साथ संगत, यह कैपेसिटर बैंकों की निर्बाध निगरानी और समायोजन करता है, ओवर-वोल्टेज स्थितियों से सुरक्षा करता है और पावर फैक्टर सटीकता में सुधार करता है। इसका कॉम्पैक्ट डिज़ाइन और रीयल-टाइम डेटा डिस्प्ले, विनिर्माण संयंत्रों से लेकर नवीकरणीय ऊर्जा अवसंरचनाओं तक, विविध विद्युत सेटअपों में स्थापना को सरल बनाता है।

इंटेलिजेंट कैपेसिटर कंट्रोलर लाइनअप के एक भाग के रूप में, BY83 सीरीज़ सॉफ्ट स्टार्ट मोटर कंट्रोलर क्षमताएँ प्रदान करती है, जिससे मोटर का सुचारू रूप से सक्रिय होना यांत्रिक तनाव को रोकता है और उपकरणों का जीवनकाल बढ़ाता है। इस स्मार्ट मोटर कंट्रोलर में अनुकूली करंट सैंपलिंग (0-5A) और बिजली-रोधी सर्किटरी भी है, जो कठोर परिस्थितियों (-45°C से 55°C) में विश्वसनीयता सुनिश्चित करता है। इंजीनियरों को इसके स्व-निदान कार्यों और ध्रुवता स्वतः-पहचान से लाभ होता है, जिससे मैन्युअल CT समायोजन की आवश्यकता नहीं होती। चाहे HVAC सिस्टम, कृषि सिंचाई, या नगरपालिका जल आपूर्ति नेटवर्क में उपयोग किया जाए, BY83 सीरीज़ कम वोल्टेज करंट प्रबंधन में बेजोड़ सटीकता प्रदान करती है, जो इसे आधुनिक ऊर्जा-बचत समाधानों का आधार बनाती है।

BY83JS इंटेलिजेंट कैपेसिटर कंट्रोलर का विस्तृत वर्कफ़्लो स्पष्टीकरण

BY83 श्रृंखला इंटेलिजेंट कैपेसिटर कंट्रोलर, 380V विशेष रूप से औद्योगिक और वाणिज्यिक बिजली प्रणालियों के लिए डिज़ाइन किया गया, BY83 श्रृंखला गतिशील प्रतिक्रियाशील शक्ति क्षतिपूर्ति, हार्मोनिक फ़िल्टरिंग और बुद्धिमान निगरानी कार्यों को जोड़ती है ताकि बिजली की गुणवत्ता को अनुकूलित किया जा सके और उपकरण दक्षता में सुधार किया जा सके। इसका मुख्य कार्य सिद्धांत थाइरिस्टर जीरो-क्रॉसिंग स्विचिंग तकनीक पर आधारित है। ग्रिड वोल्टेज, करंट और पावर फैक्टर सिग्नल के वास्तविक समय अधिग्रहण द्वारा, यह कैपेसिटर बैंक की स्विचिंग स्थिति को गतिशील रूप से समायोजित करता है ताकि सटीक प्रतिक्रियाशील शक्ति क्षतिपूर्ति प्राप्त की जा सके, जिसकी प्रतिक्रिया गति 10ms तक हो सकती है।

सिग्नल अधिग्रहण और प्रसंस्करण:
एक उच्च-परिशुद्धता पावर पैरामीटर चिप (जैसे MCU प्रोसेसर) से लैस, यह 380V ग्रिड के वोल्टेज, करंट हार्मोनिक्स (5वें क्रम और उससे ऊपर), और पावर फैक्टर की निरंतर निगरानी करता है। क्षतिपूर्ति आदेश उत्पन्न करने के लिए FFT एल्गोरिदम का उपयोग करके हार्मोनिक सामग्री का विश्लेषण किया जाता है।

गतिशील स्विचिंग नियंत्रण:
यह एक पल्स ट्रांसफ़ॉर्मर द्वारा ट्रिगर किया गया थाइरिस्टर स्विच लगाता है जो वोल्टेज शून्य-क्रॉसिंग बिंदु पर कैपेसिटर बैंक को स्विच करता है, जिससे इनरश करंट के प्रभाव से बचा जा सकता है और उपकरण का जीवनकाल बढ़ाया जा सकता है। यह तेज़ी से बदलते लोड परिदृश्यों के अनुकूल होने के लिए बहु-चरण क्षमता संयोजनों (जैसे, 33.3/40/66.7kvar) का समर्थन करता है।

हार्मोनिक फ़िल्टरिंग और पावर फैक्टर सुधार:
5%~7% फ़िल्टरिंग रिएक्टरों के साथ एकीकृत, यह 5वें क्रम और उससे ऊपर के हार्मोनिक्स को दबाता है और कैपेसिटर-रिएक्टर समूहों के माध्यम से पावर फैक्टर को 0.95 से ऊपर तक सुधारता है। इससे लाइन हानियाँ कम होती हैं और ट्रांसफार्मर का उपयोग बढ़ता है।

बुद्धिमान संरक्षण और निगरानी:
बहुविध सुरक्षा तंत्रों (अतिधारा, त्वरित-विराम, कला-क्षय, अतिताप) से सुसज्जित, यह संधारित्र और रिएक्टर तापमान वृद्धि (तापमान वृद्धि

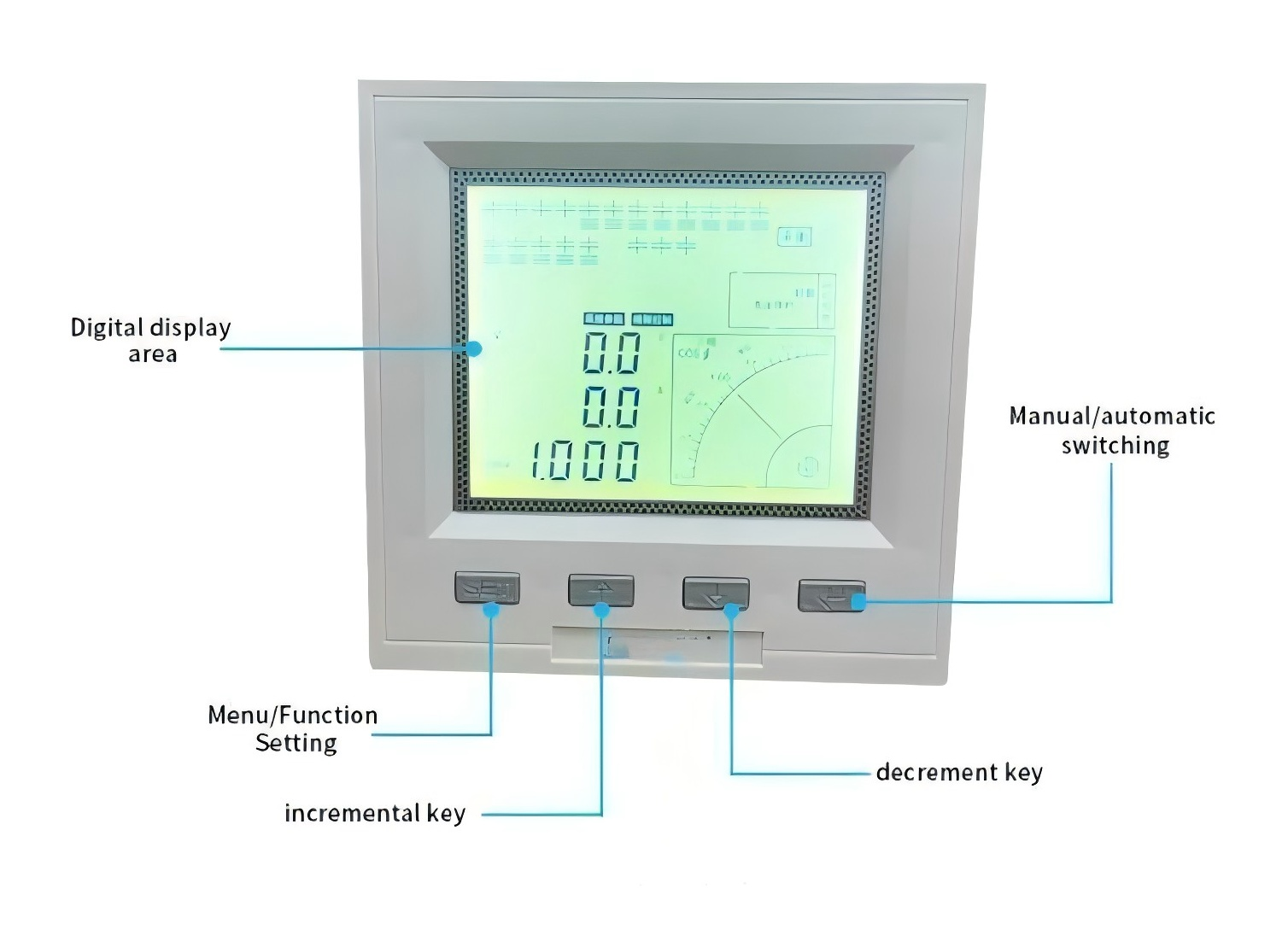

BY83JS इंटेलिजेंट कैपेसिटर कंट्रोलर की कार्यात्मक विशेषताएं

फ़ंक्शन सेट करना

• सीटी अनुपात सेटिंग;सुरक्षा सेटिंग;विलंब समय सेटिंग;पावर फैक्टर सेटिंग.

नियंत्रण कार्य

• स्वचालित और मैन्युअल नियंत्रण;
• नियंत्रित भौतिक मात्राओं (प्रतिक्रियाशील शक्ति, प्रतिक्रियाशील धारा, शक्ति कारक, समय अवधि) के आधार पर स्वचालित स्विचिंग नियंत्रण;
• समान क्षमता वाले कैपेसिटर को चक्रीय स्विचिंग द्वारा नियंत्रित किया जाता है, जबकि विभिन्न क्षमता वाले कैपेसिटर को प्रतिक्रियाशील शक्ति कमी चयन द्वारा नियंत्रित किया जाता है;
• संधारित्र को स्विच करने से पहले, स्विचिंग द्वारा उत्पन्न वितरण प्रतिक्रियाशील शक्ति और वोल्टेज परिवर्तनों की भविष्यवाणी करें। यदि स्विचिंग के बाद रिवर्स ऑपरेशन की उम्मीद है, तो कोई स्विचिंग नियंत्रण नहीं किया जाएगा।

मापन फ़ंक्शन

• वितरण तीन चरण वोल्टेज, वर्तमान, और शक्ति कारक;
• तीन-चरण सक्रिय और प्रतिक्रियाशील शक्ति का वितरण।
• सिग्नल फ़ंक्शन
• प्रणाली में बुद्धिमान बिंदु कैपेसिटर की संख्या और क्षमता;
• संधारित्र संचालन और शटडाउन siqnal;
• उत्पाद या परिधीय दोष संकेत.

संरक्षण कार्य

• ओवर वोल्टेज, अंडर वोल्टेज, और वोल्टेज हानि संरक्षण;
• ओवरवोल्टेज त्वरण संरक्षण;
• स्विचिंग कंपन संरक्षण.

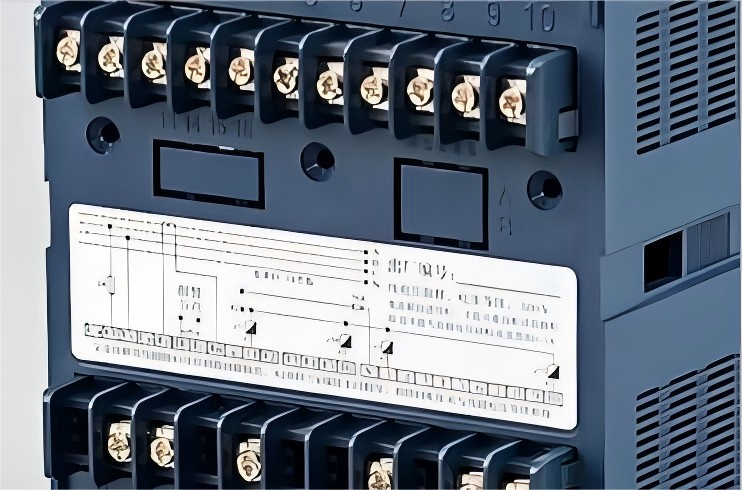

बुद्धिमान संधारित्र नियंत्रक का वायरिंग आरेख

नियंत्रक को स्थापित करते समय, वायरिंग के लिए पीछे के पैनल के विद्युत योजनाबद्ध आरेख को देखें। विशिष्ट वायरिंग विधि है:

• UA, UB और UC क्रमशः A, B और C तीन-चरण वोल्टेज से जुड़े हैं, जबकि UN जुड़ा है
  तटस्थ रेखा तक;
• La+, la -, lb+, lb -, lc+, और lc - क्रमशः A, B, और C तीन-चरण धाराओं से जुड़े हैं; A. B एक RS485 संचार इंटरफ़ेस है, जिसे कम वोल्टेज वाले बुद्धिमान संधारित्र के संचार पोर्ट से जोड़ा जा सकता है।
• नोट: जब सभी स्मार्ट कैपेसिटर सह-क्षतिपूर्ति कैपेसिटर होते हैं, तो केवल lb+ और lb - को B-चरण धारा लाइन से जोड़ा जा सकता है।
