BY83JF पर्यावरण संरक्षण वृद्धि प्रतिरोध प्रतिक्रियाशील शक्ति ऑटो मुआवजा नियंत्रक संधारित्र 380V
मुख्य तकनीकी पैरामीटर
| नमूना | BY83JF | |
| मुआवजा विधि | मिश्रित पूरक | |
| काम का माहौल | तापमान | -40℃~+55℃ |
| सापेक्ष नमी | 40℃ पर 20%~90% | |
| वायु - दाब | 79.5~106.0केपीए | |
| संचालन विद्युत आपूर्ति | कार्यशील वोल्टेज | एसी 50Hz,380V±20% |
| फ़ंक्शन उपभोग | ||
| माप विसंगति | वोल्टेज | स्तर 0.5 |
| मौजूदा | स्तर 0.5 | |
| ऊर्जा घटक | स्तर 1.0 | |
| प्रतिक्रियाशील शक्ति | स्तर 1.0 | |
| ऊर्जा घटक | ±0.01 | |
| नियंत्रण सटीकता | ऊर्जा घटक | ±0.01 |
| प्रतिक्रियाशील शक्ति | न्यूनतम संधारित्र क्षमता का ±120% | |
| यांत्रिक विशिष्टता | समग्र आयाम (चौड़ाई×ऊंचाई×गहराई) | 120×120×95 मिमी |
| उद्घाटन आकार (चौड़ाई×ऊंचाई) | 113×113 मिमी | |

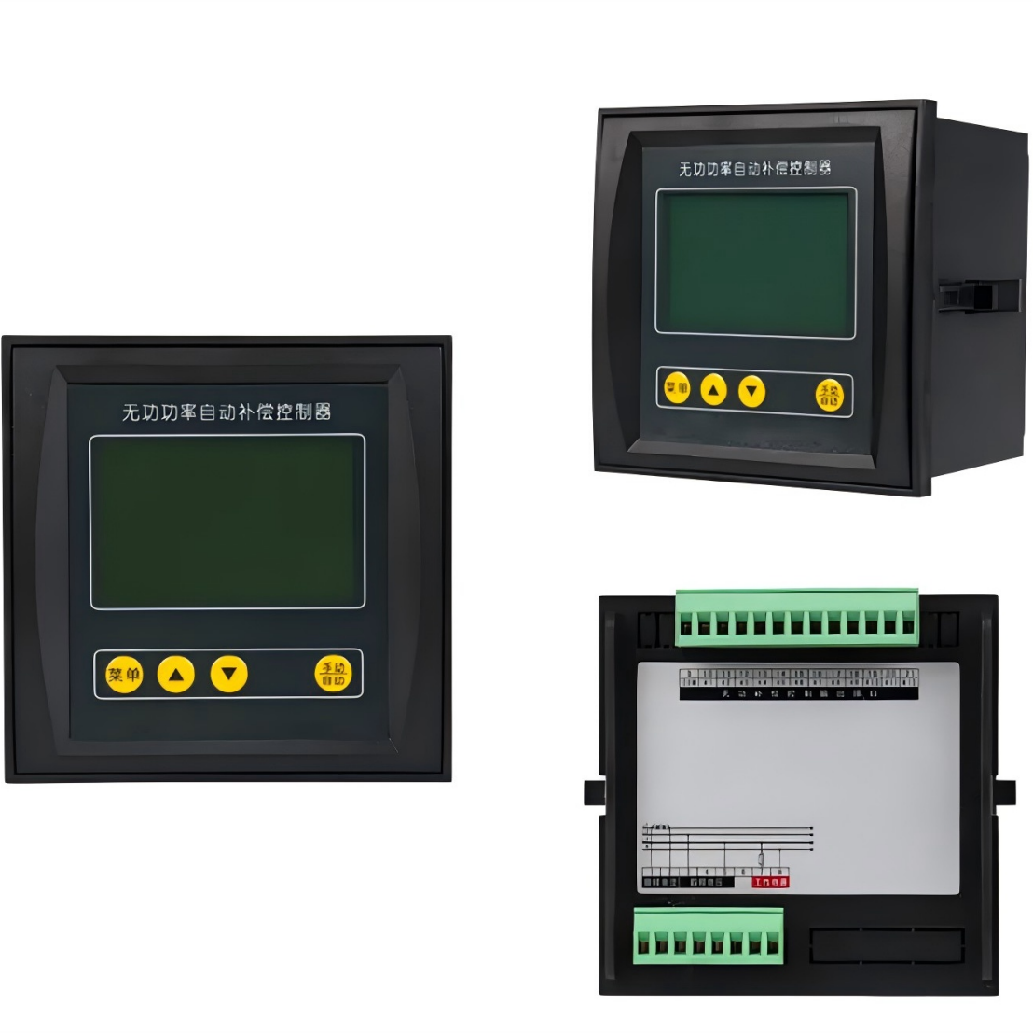

BY83JF श्रृंखला इंटेलिजेंट कैपेसिटर नियंत्रक का अवलोकन
चीन में अग्रणी सर्विस फर्स्ट कैपेसिटर आपूर्तिकर्ता के रूप में, बाओयू होल्डिंग्स कंपनी लिमिटेड गर्व से उन्नत BY83JF सीरीज़ इंटेलिजेंट कैपेसिटर कंट्रोलर (380V) पेश करती है, जिसे निम्न-वोल्टेज विद्युत वितरण प्रणालियों में ऊर्जा दक्षता को अनुकूलित करने के लिए डिज़ाइन किया गया है। रिएक्टिव पावर ऑटोमैटिक कम्पेंसेशन कंट्रोलर तकनीक के साथ एकीकृत, यह उन्नत समाधान ग्रिड स्थिरता और पावर क्वालिटी फैक्टर को बढ़ाता है, जिससे औद्योगिक, वाणिज्यिक और सार्वजनिक सुविधाओं को बेहतर ऊर्जा प्रबंधन प्राप्त करने में मदद मिलती है।
मुख्य विशेषताएं और तकनीकी लाभ
1. बुद्धिमान प्रतिक्रियाशील मुआवजा और सिस्टम अनुकूलन
- इंटेलिजेंट कंट्रोलर सीरीज आर्किटेक्चर पर निर्मित, यह गतिशील रूप से ग्रिड रिएक्टिव पावर मांग की निगरानी करता है और कैपेसिटर स्विचिंग को सटीक रूप से नियंत्रित करता है, जिससे ± 1.0% क्षतिपूर्ति सटीकता के साथ रिएक्टिव पावर क्षतिपूर्ति नियंत्रक कार्यक्षमता प्रदान की जाती है।
- तीन-चरण समूह क्षतिपूर्ति, चरण-विभाजन क्षतिपूर्ति और हाइब्रिड मोड का समर्थन करता है, जो पावर ऑफ सिस्टम लोड क्षमता और दक्षता को अधिकतम करने के लिए चरण असंतुलन को प्रभावी ढंग से संबोधित करता है।
2. व्यापक सुरक्षा और हार्मोनिक दमन
- ओवर वोल्टेज, अंडर वोल्टेज, फेज हानि और हार्मोनिक विरूपण (THDU/THDI निगरानी) के विरुद्ध बहु-परत सुरक्षा उपायों से सुसज्जित, उपकरण के जीवनकाल को बढ़ाने के लिए हार्मोनिक सीमा पार होने पर कैपेसिटर को स्वचालित रूप से डिस्कनेक्ट कर देता है।
- एंटी-हार्मोनिक कैपेसिटर के साथ संगत, उच्च हार्मोनिक प्रदूषण के साथ कम वोल्टेज पावर सिस्टम में 3-21 हार्मोनिक्स को दबाना।
3.उच्च परिशुद्धता निगरानी और स्मार्ट कनेक्टिविटी
- वोल्टेज, करंट, पावर फैक्टर और सक्रिय/प्रतिक्रियाशील शक्ति के वास्तविक समय दृश्य के लिए एलसीडी डिस्प्ले की सुविधा, ± 0.5% (वोल्टेज/करंट) की माप सटीकता के साथ।
- RS485 संचार और MODBUS प्रोटोकॉल, दूरस्थ निगरानी और डेटा विश्लेषण के लिए स्मार्ट ग्रिड प्रणालियों में निर्बाध एकीकरण को सक्षम बनाते हैं।
BY83JF श्रृंखला इंटेलिजेंट कैपेसिटर नियंत्रक की कार्यात्मक विशेषताएं
1. बुद्धिमान कॉन्फ़िगरेशन: अनुकूलन योग्य और अनुकूली
-
उपयोगकर्ता-परिभाषित पैरामीटर: विविध ग्रिड क्षतिपूर्ति आवश्यकताओं को पूरा करने के लिए पावर फैक्टर लक्ष्य, वोल्टेज/वर्तमान सीमा, हार्मोनिक सुरक्षा सीमा, और बहुत कुछ निर्धारित करें।
-
बहु-मोड संचालनअसंतुलित लोड परिदृश्यों को अनुकूलित करने के लिए तीन-चरण संतुलित क्षतिपूर्ति, चरण-पृथक क्षतिपूर्ति, या हाइब्रिड मोड के समर्थन के साथ स्वचालित/मैन्युअल नियंत्रण के बीच स्विच करें।
-
पारणशब्द सुरक्षा: अनधिकृत संचालन को रोकने और सिस्टम सुरक्षा सुनिश्चित करने के लिए उन्नत उपयोगकर्ता अनुमति सेटिंग्स।
2. गतिशील नियंत्रण: सटीकता और स्थिरता
-
जीरो-क्रॉसिंग स्विचिंग तकनीक: संधारित्र स्विचिंग के दौरान आने वाली धाराओं को समाप्त करने के लिए थाइरिस्टर और चुंबकीय लैचिंग रिले को संयोजित करता है, जिससे संधारित्र का जीवनकाल बढ़ जाता है।
-
वास्तविक समय प्रतिक्रियाशील मुआवजा: वास्तविक समय पावर फैक्टर डिटेक्शन के आधार पर कैपेसिटर बैंकों को स्वचालित रूप से स्विच करता है, लाइन हानियों को कम करने और ऊर्जा दक्षता में सुधार करने के लिए PF ≥0.95 को बनाए रखता है।
-
सक्रिय हार्मोनिक फ़िल्टरिंग: अंतर्निहित एल्गोरिदम 2-31वें क्रम के हार्मोनिक्स को दबाते हैं, जो ग्रिड स्वच्छता के लिए IEC 61000-3-12 मानकों के अनुरूप हैं।
3. उन्नत मापन: वास्तविक समय निगरानी
-
बहु-पैरामीटर प्रदर्शन: एक सहज एलसीडी इंटरफेस के माध्यम से वोल्टेज, करंट, सक्रिय/प्रतिक्रियाशील शक्ति, पीएफ, आवृत्ति, टीएचडी (टोटल हार्मोनिक डिस्टॉर्शन), और अधिक को ट्रैक करें।
-
तापमान संवेदनएकीकृत सेंसर अत्यधिक गर्मी से होने वाली विफलताओं को रोकने के लिए संधारित्र तापमान की निगरानी करते हैं।
-
डेटा लॉगिंग और निर्यात: ऐतिहासिक डेटा (वोल्टेज उतार-चढ़ाव, हार्मोनिक घटनाएं) को संग्रहीत करें और SCADA/EMS एकीकरण के लिए Modbus RTU/TCP प्रोटोकॉल का उपयोग करके RS485 के माध्यम से निर्यात करें।
4. स्मार्ट सिग्नलिंग और संचार
-
स्थिति संकेतक: एल.ई.डी. संधारित्र स्विचिंग स्थिति, संचार स्वास्थ्य और दोष (अधिक/कम वोल्टेज, चरण हानि) प्रदर्शित करते हैं।
-
सक्रिय अलर्ट: महत्वपूर्ण घटनाओं (अति तापन, हार्मोनिक अधिभार) के लिए श्रव्य/दृश्य अलार्म और वैकल्पिक एसएमएस/ईमेल सूचनाएं।
-
औद्योगिक प्रोटोकॉल: RS485 और CAN बस इंटरफेस स्मार्ट ग्रिड, ऊर्जा प्रबंधन प्रणाली (EMS) और उद्योग 4.0 फ्रेमवर्क के साथ सहज एकीकरण को सक्षम करते हैं।
5. व्यापक सुरक्षा: सुरक्षा और स्थायित्व
-
विद्युत सुरक्षा उपाय: ओवर/अंडर-वोल्टेज संरक्षण, फेज-लॉस डिटेक्शन, शॉर्ट-सर्किट संरक्षण, तथा उपकरण क्षति को रोकने के लिए ओवरकरंट शटडाउन।
-
मजबूत डिजाइन: IP20 रेटिंग के साथ -25°C से +70°C वातावरण में संचालित होता है, कठोर औद्योगिक सेटिंग्स के लिए आदर्श।
-
स्व-उपचार प्रणाली: मॉड्यूल दोषों का स्वतः निदान करता है और निर्बाध संचालन के लिए हॉट-स्वैपेबल अतिरेक का समर्थन करता है।
BY83JF श्रृंखला इंटेलिजेंट कैपेसिटर नियंत्रक की वायरिंग विधि

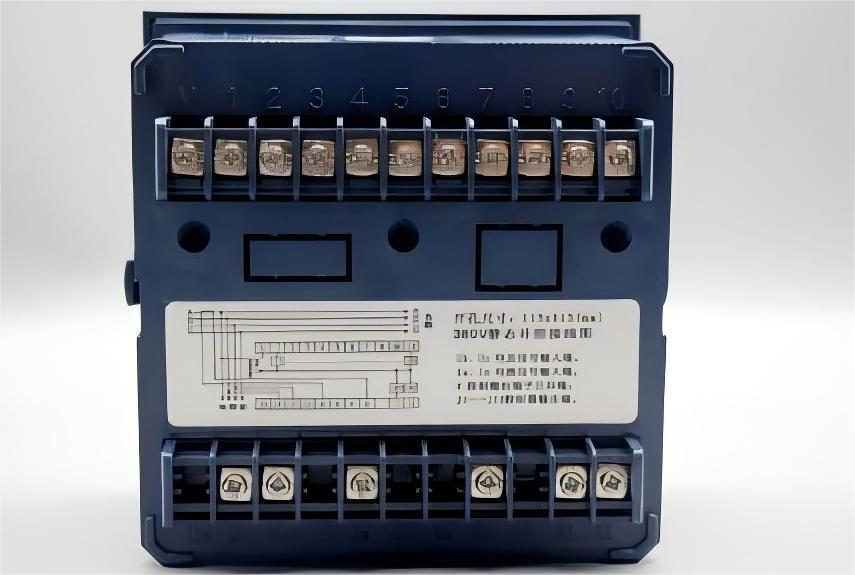

कंट्रोलर की स्थापना के दौरान रियर पैनल के विद्युत आरेख को अवश्य देखें क्योंकि यह बताता है कि वायरिंग कैसे की जानी चाहिए। वायरिंग विधि इस प्रकार है:
यूए, यूबी और यूसी क्रमशः तीन-चरण वोल्टेज ए, बी और सी से कनेक्शन के लिए हैं, जबकि यूएन तटस्थ लाइन से कनेक्शन के लिए है;
La+, La-, Lb+, Lb-, Lc+, और Lc- तीन-चरण धाराओं A, B, और C से कनेक्शन के लिए हैं;
A और B RS485 संचार इंटरफ़ेस के लिए हैं, जिसे कम वोल्टेज वाले बुद्धिमान संधारित्र के संचार पोर्ट से जोड़ा जा सकता है।
नोट: जब सभी स्मार्ट कैपेसिटर कैंसलिंग कैपेसिटर होते हैं, तो केवल Lb+ और Lb- ही B-फेज करंट लाइन से जुड़ने के योग्य होते हैं।
विवरण, केवल उच्च गुणवत्ता वाले बुद्धिमान जीवन पर ध्यान केंद्रित करने के लिए
नियंत्रक में ऐसी विशेषताएँ शामिल हैं जो इसे ओवरवोल्टेज और अंडरवोल्टेज से किसी भी तरह की परेशानी से बचा सकती हैं। जब भी ओवरवोल्टेज या अंडरवोल्टेज की स्थिति के कारण आपूर्ति लाइन का वोल्टेज बढ़ता है या अस्वाभाविक रूप से कम होता है, तो नियंत्रक सर्किट के सुरक्षित संचालन को बनाए रखने के लिए आपूर्ति लाइन को स्वचालित रूप से काट देगा। इस तरह की बुद्धिमान सुरक्षा का अर्थ है कि उपकरण अनियमित रूप से संचालित वोल्टेज से होने वाले नुकसान से बच सकते हैं, जिससे सिस्टम संचालन में निश्चितता और स्थिरता बनी रहती है।

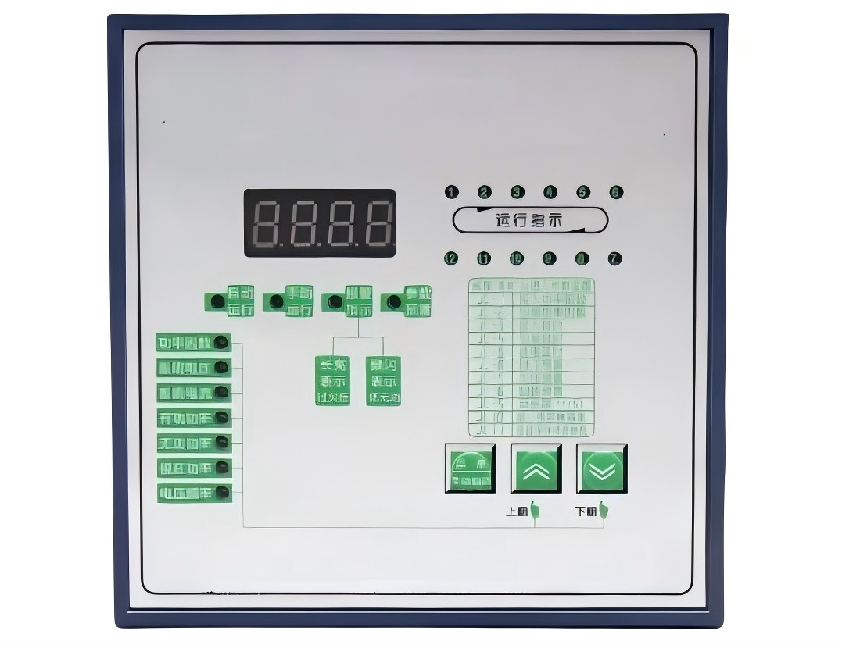

बुद्धिमान संधारित्र नियंत्रक पर एक कार्यशील पैनल मौजूद है। पैनल को एक सरल और स्पष्ट लेआउट में डिज़ाइन किया गया है, जिसमें प्रत्येक पैरामीटर के लिए उपयुक्त संकेतक लाइटें हैं। इससे उपयोगकर्ता उपकरण की परिचालन स्थिति को आसानी से पढ़ और मॉनिटर कर सकते हैं। यह वास्तव में एर्गोनॉमिक रूप से सहज है जिससे ऑपरेटर उपकरण की कार्य स्थितियों को जल्दी से समझ सकता है और इस प्रकार उपयोग और सुरक्षा में सुधार कर सकता है।
ऊष्मा अपव्यय के संबंध में, बुद्धिमान संधारित्र नियंत्रक चक्रीय स्विचिंग का उपयोग करता है, जिसके परिणामस्वरूप कोई भी मैन्युअल स्विचिंग की आवश्यकता नहीं होती है और यह विभिन्न अनुप्रयोग स्थितियों के अनुसार स्वयं को समायोजित करने में सक्षम होता है। कार्यात्मक बटन उपयोगकर्ताओं को पावर फैक्टर, विलंब स्विच, अति-वोल्टेज सुरक्षा, नियंत्रण लूपों की संख्या, धारा ट्रांसफार्मर अनुपात, संधारित्र स्थिति और रेटेड वोल्टेज जैसे मापदंडों को आसानी से सेट करने का अवसर प्रदान करते हैं। इस प्रकार, यह वास्तव में उपकरण की बहुमुखी प्रतिभा को बढ़ाता है और संचालन को आसान बनाता है।
उपयोग परिदृश्य

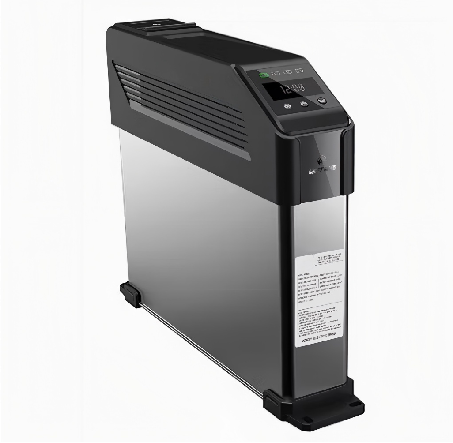

कैपेसिटर के साथ मिलान करें पावर ग्रिड सिस्टम निर्माण उद्योग
