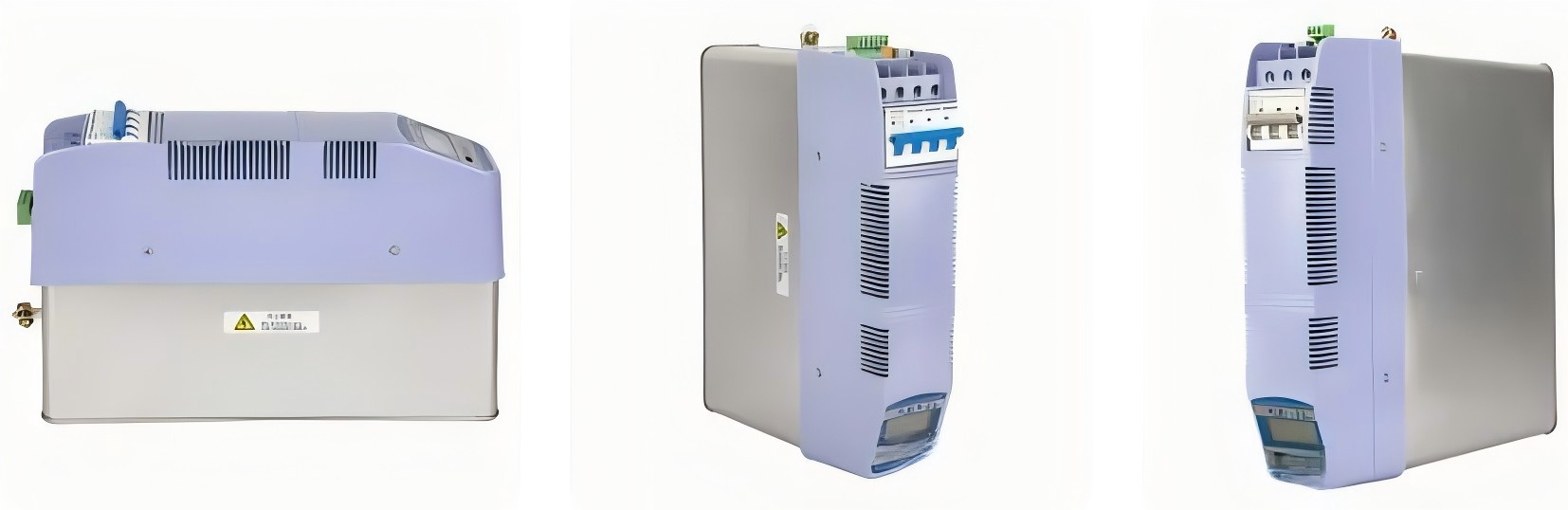

BY81JS/450-25+25 श्रृंखला बुद्धिमान संधारित्र रेटेड वोल्टेज 450V बिजली बुद्धिमान संधारित्र उपकरण तीन-चरण सह-क्षतिपूर्ति पावर संधारित्र

मॉडल का अर्थ

BY81JS/450-25+25 सीरीज इंटेलिजेंट कैपेसिटर के मुख्य पैरामीटर

BY81JS/450-25+25 श्रृंखला इंटेलिजेंट कैपेसिटर का परिचय

BY81JS/450-25+25 सीरीज़ अपनी उन्नत 3-फ़ेज़ कैपेसिटर आर्किटेक्चर के साथ कम-वोल्टेज कैपेसिटर के प्रदर्शन को नई परिभाषा देती है, जिसे 3-फ़ेज़ विद्युत प्रणालियों की माँग में विद्युत गुणवत्ता को अनुकूलित करने के लिए डिज़ाइन किया गया है। कम-वोल्टेज विद्युत ग्रिड (450V तक) में कैपेसिटर क्षतिपूर्ति के लिए डिज़ाइन किया गया, यह विद्युत कैपेसिटर एक मॉड्यूलर कैपेसिटर क्षतिपूर्ति प्रणाली को एकीकृत करता है जो वोल्टेज असंतुलन को दूर करने और कैपेसिटर की विद्युत खपत को 30% तक कम करने के लिए 3-फ़ेज़ विद्युत को गतिशील रूप से संतुलित करता है। इसका 450V रिएक्टिव पावर क्षतिपूर्ति मॉड्यूल 3-फ़ेज़ विद्युत वोल्टेज को स्थिर करने के लिए बुद्धिमान पावर फैक्टर सुधार का उपयोग करता है, जिससे औद्योगिक मोटरों, नवीकरणीय इन्वर्टरों और डेटा सेंटर लोड के साथ सहज संगतता सुनिश्चित होती है। हार्मोनिक दमन कैपेसिटर बैंक अरैखिक भार के कारण उत्पन्न विद्युत में हार्मोनिक्स को सक्रिय रूप से निष्क्रिय करता है, हार्मोनिक शमन प्राप्त करने और संवेदनशील विद्युत उपकरणों को विद्युत गुणवत्ता हार्मोनिक्स विरूपण से बचाने के लिए एंटी-हार्मोनिक एल्गोरिदम का लाभ उठाता है। लचीलेपन के लिए निर्मित, कॉम्पैक्ट बुद्धिमान कैपेसिटर समूह में अधिभार संरक्षण कैपेसिटर इकाइयाँ और तापमान-अनुकूली कैपेसिटर नियंत्रण शामिल हैं, जो चरम परिचालन स्थितियों में इष्टतम प्रदर्शन बनाए रखते हैं। RS485 संचार इंटरफ़ेस के साथ, यह पावर सिस्टम कैपेसिटर 3-फ़ेज़ स्वचालित क्षतिपूर्ति के लिए स्मार्ट ग्रिड मानकों के अनुरूप, रीयल-टाइम निगरानी और दूरस्थ कॉन्फ़िगरेशन को सक्षम बनाता है। 3-फ़ेज़ कम वोल्टेज अनुप्रयोगों के लिए आदर्श, यह 3-फ़ेज़ स्थिरता पर वोल्टेज सुनिश्चित करता है, ऊर्जा हानि को कम करता है, और विनिर्माण संयंत्रों, सौर फ़ार्मों और वाणिज्यिक अवसंरचनाओं में विद्युत शक्ति विश्वसनीयता को बढ़ाता है।

एक उच्च-दक्षता वाले ऊर्जा-बचत संधारित्र उपकरण के रूप में, BY81JS/450-25+25 श्रृंखला सटीक संधारित्र क्षतिपूर्ति और मज़बूत हार्मोनिक संधारित्र लचीलेपन की आवश्यकता वाले 3-चरणीय विद्युत संधारित्र अनुप्रयोगों में उत्कृष्ट है। इसका फेज़ संधारित्र डिज़ाइन 3-चरणीय विद्युत भार संतुलन का समर्थन करता है, और 3 चरणों की विद्युत माँग में उतार-चढ़ाव के अनुरूप प्रतिक्रियाशील शक्ति को स्वचालित रूप से समायोजित करता है। मॉड्यूलर संधारित्र क्षतिपूर्ति प्रणाली आसानी से स्केल हो जाती है, जिससे छोटे प्रतिष्ठानों से लेकर बड़े औद्योगिक परिसरों तक, 3-चरणीय विद्युत प्रणालियों के लिए अनुकूलन संभव हो जाता है। बुद्धिमान पावर फैक्टर सुधार को एकीकृत करके, यह कम-वोल्टेज संधारित्र संधारित्र संधारित्र की विद्युत खपत को कम करता है और साथ ही वोल्टेज फ़्लिकर और THD (टोटल हार्मोनिक डिस्टॉर्शन) जैसे विद्युत गुणवत्ता मानकों में सुधार करता है। तापमान-अनुकूली संधारित्र नियंत्रण प्रणाली, अधिकतम भार के दौरान भी, अति ताप को रोकती है, जबकि हार्मोनिक दमन संधारित्र अंतर्राष्ट्रीय विद्युत गुणवत्ता हार्मोनिक्स मानकों का अनुपालन सुनिश्चित करता है। 3-फेज कम वोल्टेज नेटवर्क के साथ संगत, इसका पावर कैपेसिटर 3-फेज कॉन्फ़िगरेशन ±1% के भीतर 3-फेज सटीकता पर वोल्टेज प्रदान करता है, जो कठोर वातावरण में विद्युत उपकरणों की सुरक्षा के लिए महत्वपूर्ण है। RS485 संचार इंटरफ़ेस SCADA और IoT प्लेटफ़ॉर्म के साथ सहज एकीकरण की सुविधा प्रदान करता है, जिससे पूर्वानुमानित रखरखाव और ऊर्जा विश्लेषण संभव होता है। इस्पात संयंत्रों, पवन ऊर्जा संयंत्रों और स्मार्ट शहरों में हार्मोनिक न्यूनीकरण के लिए विश्वसनीय, यह पावर-ऑन कैपेसिटर समाधान 3-फेज विद्युत वोल्टेज परिशुद्धता, एंटी-हार्मोनिक नवाचार और कम-वोल्टेज विद्युत अनुकूलनशीलता को मिलाकर दुनिया भर में स्थायी ऊर्जा दक्षता को बढ़ावा देता है।

BY81JS/450-25+25 श्रृंखला इंटेलिजेंट कैपेसिटर का कार्य सिद्धांत

MCU बुद्धिमान माप और नियंत्रण भाग
बुद्धिमान मापन और नियंत्रण घटकों में सभी इलेक्ट्रॉनिक घटक व्यापक तापमान और औद्योगिक ग्रेड के होते हैं। वे बड़े तापमान परिवर्तन और गंभीर विद्युत चुम्बकीय हस्तक्षेप वाले कठोर वातावरण में अनुकूलन कर सकते हैं। वे लंबे समय तक निरंतर और विश्वसनीय रूप से कार्य कर सकते हैं, उच्च स्तर की बुद्धिमत्ता और स्थिर नियंत्रण प्रदर्शन प्रदान करते हैं।

यांत्रिक संपर्कों पर आधारित शून्य-क्रॉसिंग तुल्यकालिक स्विचिंग प्रौद्योगिकी

कंपनी ने यांत्रिक संपर्ककों, संपर्क रहित थाइरिस्टर और मिश्रित स्विच की विशेषताओं और कमियों का सारांश प्रस्तुत किया है, और वर्षों के विकास और वास्तविक संचालन अनुभव के साथ, स्वतंत्र रूप से उपकरणों की एक नई पीढ़ी विकसित की है जो यांत्रिक विद्युत चुम्बकीय रिले के संपर्कों को प्रभावी ढंग से नियंत्रित करने के लिए माइक्रोइलेक्ट्रॉनिक सॉफ्टवेयर और हार्डवेयर तकनीक का उपयोग करते हैं: यांत्रिक संपर्कों के आधार पर, निम्न-वोल्टेज विद्युत संधारित्रों की शून्य-क्रॉसिंग तुल्यकालिक स्विचिंग तकनीक का एहसास होता है। जब संपर्कों के दोनों सिरों पर एसी धारा शून्य होती है, तो संपर्क बंद हो जाते हैं। जब संपर्कों के दोनों सिरों पर एसी वोल्टेज शून्य होता है, तो संधारित्र के उपयोग में आने पर उत्पन्न होने वाली उछाल धारा के प्रभाव से बचने, उपकरण की हानि को कम करने और संधारित्र के सेवा जीवन को बढ़ाने के लिए संपर्कों को काट दिया जाता है। निम्न-वोल्टेज विद्युत संधारित्र

कम वोल्टेज पावर कैपेसिटर

यह उत्पाद एक स्व-उपचारित निम्न-वोल्टेज समानांतर क्षतिपूर्ति संधारित्र का उपयोग करता है, जो माध्यम के रूप में धीरे-धीरे गाढ़े होते जिंक-एल्यूमीनियम धातुकृत पॉलीप्रोपाइलीन फिल्म का उपयोग करता है, और इसकी स्थिरता और विश्वसनीयता अत्यंत उच्च है। समान ब्रांड के संधारित्रों में, एकल संधारित्र जितना बड़ा होता है, उसका मुख्य घटक उतना ही लंबा और तार का व्यास उतना ही मोटा होता है। घटक जितना लंबा होगा, प्रतिरोध हानि उतनी ही अधिक होगी; घटक जितना मोटा होगा, सतही चालक परत का क्षेत्रफल उतना ही बड़ा होगा, घटक के अंदर और बाहर के तापमान का अंतर उतना ही अधिक होगा, और चालक परत का प्लेट से गिरना उतना ही आसान होगा। इसलिए, समानांतर में एक बड़ी क्षमता वाले संधारित्र का उपयोग छोटी क्षमता वाले संधारित्र जितना विश्वसनीय नहीं है, और यह संधारित्र स्विचिंग स्तरों की संख्या को भी प्रभावी ढंग से बढ़ा सकता है। साथ ही, संधारित्र में एक अंतर्निहित तापमान संवेदक होता है, जो अति-वोल्टेज, हार्मोनिक्स, लीकेज करंट, उच्च परिवेश तापमान आदि की स्थिति में संधारित्र के आंतरिक ताप स्तर को प्रतिबिंबित कर सकता है, जिससे अति-तापमान सुरक्षा प्राप्त होती है।

BY81JS/450-25+25 सीरीज इंटेलिजेंट कैपेसिटर के उत्पाद लाभ

1. यह मापन एवं नियंत्रण तकनीक और सिंक्रोनस स्विच का उत्तम संयोजन प्राप्त करता है, स्विचिंग की गति को नियंत्रित करता है, उछाल को समाप्त करता है, जीवन ट्रैकिंग में सुधार करता है और समापन चरण कोण को सही करता है, जिससे स्विचिंग जीवन लाखों गुना तक पहुँच जाता है। इसी प्रकार के मौजूदा बुद्धिमान पावर कैपेसिटर की तुलना में, इसमें उच्च विश्वसनीयता, कम विफलता दर, कम बिजली खपत और लंबे जीवन के लाभ हैं।

2. स्विच को बंद करते समय कोई इनरश करंट नहीं होता है, जिससे शून्य वोल्टेज स्विचिंग, शून्य करंट स्विचिंग और कैपेसिटर का सिंक्रोनस स्विचिंग प्राप्त होता है, जो ऑपरेटिंग ओवरवोल्टेज, ओवरवोल्टेज ब्रेकडाउन, आर्किंग और रीस्ट्राइक से पूरी तरह से बचता है।

3. सबसे उपयुक्त तरीके से क्षतिपूर्ति करें, सही नियंत्रण समारोह और उच्च अंत शक्ति विश्लेषक समारोह, पूर्ण कार्यों, अच्छे प्रदर्शन के साथ, और विभिन्न ग्राहकों की जरूरतों को पूरा करने के लिए विभिन्न बाह्य उपकरणों के साथ भी कॉन्फ़िगर किया जा सकता है।

4. उत्पाद में पूर्ण माप और सुरक्षा कार्य हैं, और इसमें विशेष सुरक्षा जैसे इनडोर तापमान, ग्रिड हार्मोनिक सामग्री, चरण विफलता और तीन-चरण असंतुलन को नियंत्रित करना शामिल है।

5. इस उत्पाद का उपयोग मॉड्यूलर तरीके से कई इकाइयों में किया जा सकता है। उपयोग के दौरान, मुख्य इकाई स्वचालित रूप से बिजली उत्पन्न करती है, और अन्य स्लेव इकाइयाँ एक प्रतिक्रियाशील शक्ति स्वचालित नियंत्रण प्रणाली बनाती हैं। यदि कोई एक इकाई विफल हो जाती है, तो यह अन्य इकाइयों के संचालन को प्रभावित किए बिना स्लेव इकाई से स्वचालित रूप से बाहर निकल जाएगी।

6. यदि होस्ट विफल हो जाता है, तो यह स्वचालित रूप से बाहर निकल जाएगा और एक नया होस्ट उत्पन्न करेगा जिससे एक नया सिस्टम संचालन होगा, जो अत्यधिक बुद्धिमान है। एक एकल संधारित्र उत्पाद संचालन स्थिति और विद्युत परिपथ स्थिति प्रदर्शित करता है, और मानव-कंप्यूटर संवाद सरल और सहज है।

BY81JS/450-25+25 श्रृंखला बुद्धिमान संधारित्र का टर्मिनल आरेख

उत्पाद आयाम जानकारी
