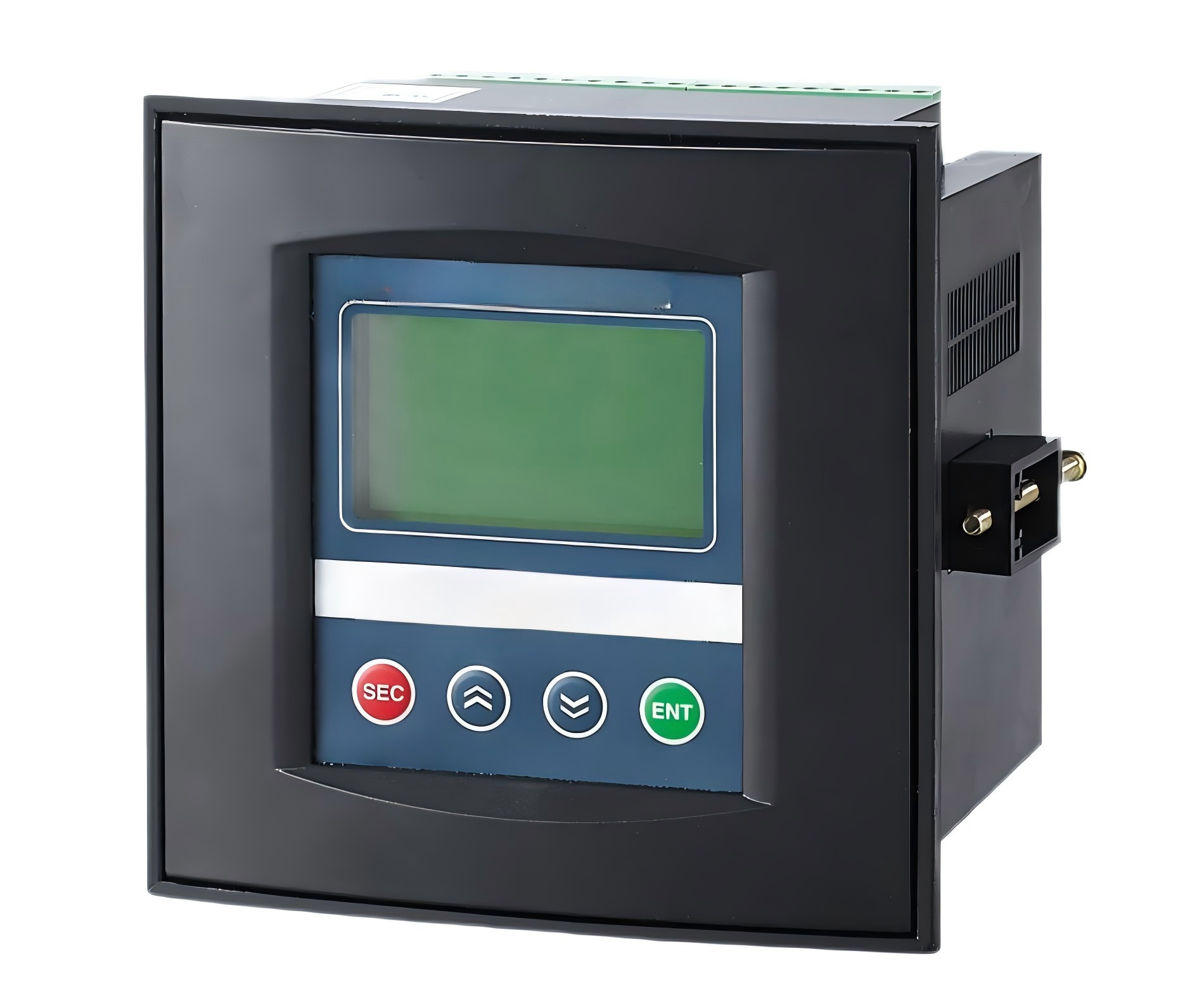

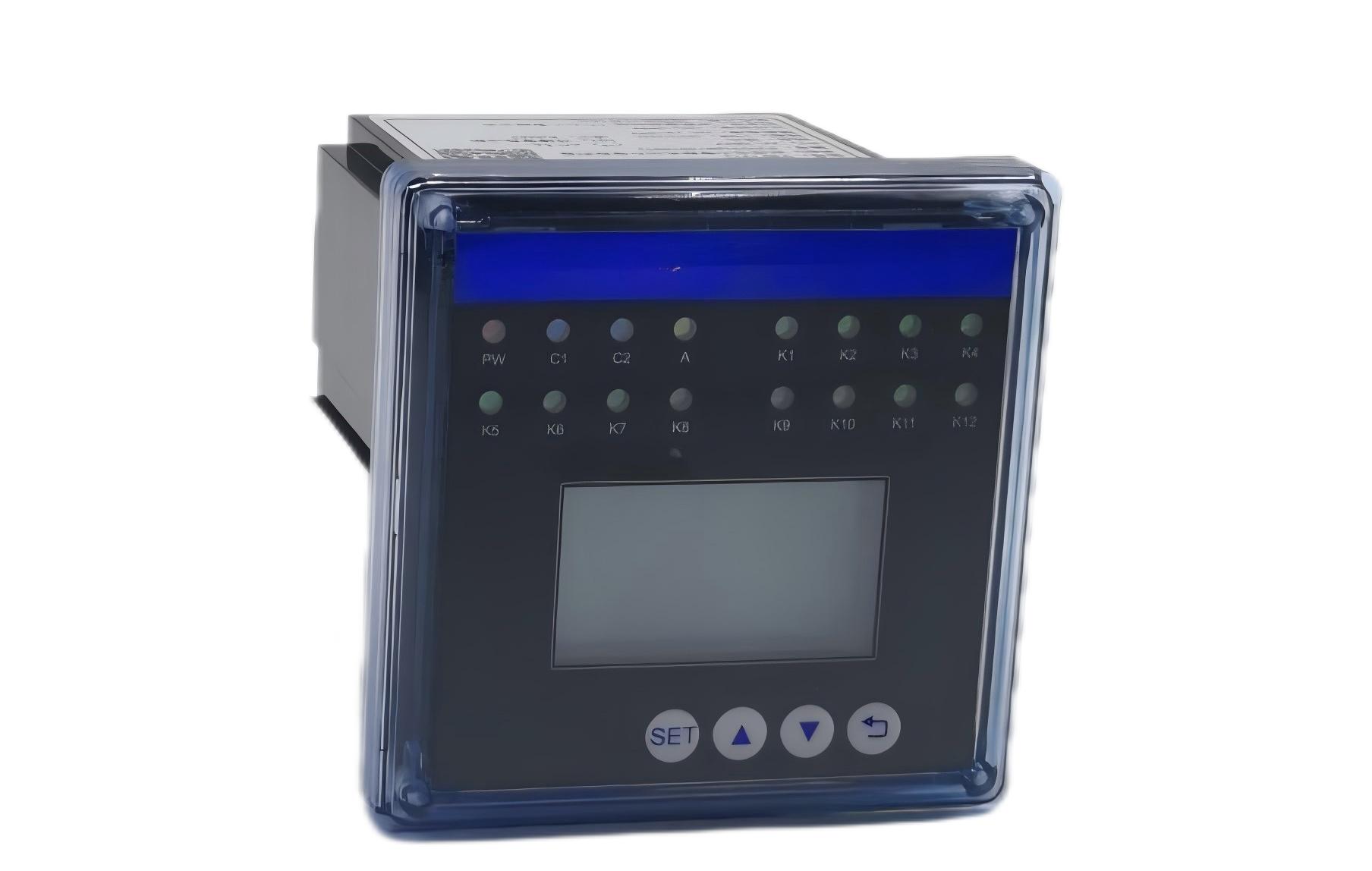

BY75 श्रृंखला उच्च गुणवत्ता बुद्धिमान प्रतिक्रियाशील शक्ति मुआवजा नियंत्रक AC220V कम वोल्टेज प्रतिक्रियाशील शक्ति मुआवजा नियंत्रक
BY75 श्रृंखला इंटेलिजेंट रिएक्टिव पावर मुआवजा नियंत्रक के मुख्य तकनीकी पैरामीटर
| नमूना | BY75 श्रृंखला बुद्धिमान प्रतिक्रियाशील शक्ति क्षतिपूर्ति नियंत्रक | |
| वोल्टेज आपूर्ति | एसी 220V | |
| नमूना वोल्टेज | एसी 220V | |
| बिजली आवृत्ति | 50 हर्ट्ज़±5% | |
| नमूनाकरण धारा | 0-5ए | |
| पूरी मशीन की अधिकतम बिजली खपत | 14W (नियंत्रित स्विचिंग स्विच की शक्ति पर निर्भर करता है) | |
| नियंत्रण आउटपुट संपर्क | 24 चैनल, प्रत्येक DC12V x 30mA | |
| छेद का आकार | 138 x 138 मिमी | |
| मुआवजा विधि | सह-मुआवजा | |
| माप सटीकता | वोल्टेज | ±0.5% |
| मौजूदा | ±0.5% | |
| सक्रिय शक्ति | ±1.0% | |
| प्रतिक्रियाशील शक्ति | ±1.0% | |
| आवृत्ति | ±0.5% | |
| ऊर्जा घटक | ±1.0% | |
| नियंत्रण के मानकों | संवेदनशीलता को नियंत्रित करें | 30एमए |
| लक्ष्य COs φ (1) | 0.85~1.00 चरण 0.01 फ़ैक्टरी प्रीसेट 1.00 | |
| लक्ष्य COs φ (2) | 0.00-0.60 चरण 0.01 फ़ैक्टरी प्रीसेट 1.00 | |
| दहलीज गुणांक | 0.5-1.2 चरण 0.1 फ़ैक्टरी प्रीसेट 1.00 | |
| स्विचिंग विलंब (1) | 00s-600s चरण 1/0.02 फ़ैक्टरी प्रीसेट 0s | |
| स्विचिंग विलंब (2) | 00s~300s चरण 1 फ़ैक्टरी प्रीसेट 8s | |
| ओवरवोल्टेज सुरक्षा | 230V~280V चरण 1V फ़ैक्टरी प्रीसेट 240V | |
| अंडरवोल्टेज सुरक्षा | 210V-180V चरण 1V फ़ैक्टरी प्रीसेट 190V | |
| हार्मोनिक वोल्टेज सीमा से अधिक | 00.0%~25.0% चरण 0.5% फ़ैक्टरी प्रीसेट 00.0% | |
| हार्मोनिक धारा सीमा से अधिक | 00.0%~100.0% चरण 0.5% फ़ैक्टरी प्रीसेट 00.0% | |
BY75 श्रृंखला इंटेलिजेंट रिएक्टिव पावर मुआवजा नियंत्रक का अवलोकन
BY75 रिएक्टिव पावर क्षतिपूर्ति नियंत्रक एक नए प्रकार का विद्युत वितरण मापन और नियंत्रण उपकरण है जो डेटा अधिग्रहण, रिएक्टिव पावर क्षतिपूर्ति, पावर ग्रिड पैरामीटर विश्लेषण और अन्य कार्यों को एकीकृत करता है। यह AC 0.4KV, 50Hz कम-वोल्टेज विद्युत वितरण प्रणाली की निगरानी और रिएक्टिव पावर क्षतिपूर्ति नियंत्रण के लिए उपयुक्त है। BY75 रिएक्टिव पावर क्षतिपूर्ति नियंत्रक एक उच्च-गति डिजिटल सिग्नल प्रोसेसर पर आधारित है और AC सैंपलिंग को अपनाता है। मानव-मशीन इंटरफ़ेस एक 128×64 डॉट मैट्रिक्स बड़ी स्क्रीन वाला LCD डिस्प्ले है। इसमें विद्युत वितरण निगरानी, रिएक्टिव पावर क्षतिपूर्ति, हार्मोनिक विश्लेषण और अनुकूली आवृत्ति एल्गोरिदम जैसे कार्य हैं। इनपुट सिग्नल आवृत्ति रेंज 45Hz~55Hz है। BY75 श्रृंखला उच्च-गुणवत्ता वाला बुद्धिमान रिएक्टिव पावर क्षतिपूर्ति नियंत्रक - अपनी विद्युत प्रणाली दक्षता का अनुकूलन करें। BY75 श्रृंखला बुद्धिमान रिएक्टिव पावर क्षतिपूर्ति नियंत्रक के साथ अपनी विद्युत गुणवत्ता बढ़ाएँ और ऊर्जा दक्षता बढ़ाएँ। कम वोल्टेज प्रणालियों (AC220V) के लिए डिज़ाइन किया गया, यह उन्नत विद्युत नियंत्रक सटीक प्रतिक्रियाशील शक्ति क्षतिपूर्ति प्रदान करता है, जो आपके विद्युत शक्ति प्रणाली 3-चरण नेटवर्क में इष्टतम शक्ति कारक प्रतिक्रियाशील शक्ति प्रबंधन सुनिश्चित करता है।अपने पावर कंट्रोलर को BY75 इंटेलिजेंट कंट्रोलर सीरीज़ के साथ अपग्रेड करें और अधिक कुशल, विश्वसनीय और लागत-प्रभावी पावर वितरण नेटवर्क के लिए बेहतर रिएक्टिव पावर कम्पेंसेटर तकनीक का अनुभव करें। अनुकूलित करें। सुरक्षित रखें। बचाएँ। - बेहतर रिएक्टिव पावर कम्पेंसेशन सिस्टम समाधानों के लिए BY75 सीरीज़ पर भरोसा करें।
प्रमुख विशेषताएं जिनमें शामिल हैं:
-
बुद्धिमान प्रतिक्रियाशील शक्ति क्षतिपूर्ति नियंत्रक: विद्युत प्रणाली में प्रतिक्रियाशील शक्ति का स्वचालित रूप से पता लगाता है और उसे सही करता है, ऊर्जा शक्ति कारक में सुधार करता है और ऊर्जा अपव्यय को कम करता है।
-
हार्मोनिक विश्लेषण और शमन: आपके सिस्टम को सक्रिय हार्मोनिक विकृतियों से बचाने के लिए पावर डिटेक्शन और हार्मोनिक शमन क्षमताओं में अंतर्निहित हार्मोनिक्स।
-
3 फेज एसी मोटर नियंत्रक: मोटरों और आवृत्ति ड्राइव नियंत्रक अनुप्रयोगों के स्थिर संचालन को सुनिश्चित करता है, वोल्टेज में उतार-चढ़ाव को न्यूनतम करता है।
-
स्मार्ट मोटर नियंत्रक और गतिशील प्रतिक्रियाशील शक्ति क्षतिपूर्ति: संतुलित भार के लिए प्रतिक्रियाशील शक्ति क्षतिपूर्ति को गतिशील रूप से समायोजित करके कारखाने की ऊर्जा दक्षता को बढ़ाता है।
-
प्रतिक्रियाशील शक्ति स्वचालित क्षतिपूर्ति नियंत्रक: प्रतिक्रियाशील क्षतिपूर्ति के लिए वास्तविक समय निगरानी और समायोजन, शक्ति गुणवत्ता कारक अनुपालन सुनिश्चित करना।
-
बुद्धिमान संधारित्र नियंत्रक: प्रतिक्रियाशील शक्ति क्षतिपूर्ति प्रणाली में ओवरवोल्टेज और ओवरहीटिंग को रोककर संधारित्र के जीवनकाल को बढ़ाता है।
-
गुणवत्ता की शक्ति: विद्युत कारखानों, औद्योगिक संयंत्रों और वाणिज्यिक सुविधाओं के लिए उन्नत विद्युत प्रतिक्रियाशील शक्ति प्रबंधन।
अनुप्रयोग:
-
औद्योगिक और वाणिज्यिक विद्युत प्रणालियों के लिए प्रतिक्रियाशील विद्युत क्षतिपूर्ति नियंत्रक
-
संवेदनशील विद्युत नेटवर्क में हार्मोनिक प्रणाली स्थिरीकरण
-
बिजली की गुणवत्ता में सुधार के लिए गतिशील प्रतिक्रियाशील शक्ति क्षतिपूर्ति
-
विनिर्माण और उपयोगिताओं में विद्युत शक्ति प्रणाली का 3-चरण अनुकूलन
BY75 श्रृंखला इंटेलिजेंट रिएक्टिव पावर मुआवजा नियंत्रक का कार्य
नियंत्रण संकेत: व्यापक नियंत्रण दो भौतिक राशियों का उपयोग करके किया जाता है: शक्ति कारक और प्रतिक्रियाशील धारा।
सामान्य सर्किट विन्यास: स्विचिंग सर्किट की संख्या उपयोगकर्ता द्वारा चुनी जाती है।
आधार सामग्री भंडारण: बिजली गुल होने पर निर्धारित पैरामीटर नष्ट नहीं होंगे तथा डेटा स्थायी रूप से संग्रहीत रहेगा।
मजबूत अनुकूलनशीलता: नियंत्रक स्वचालित रूप से विभिन्न मापदंडों के साथ वितरण प्रणालियों के अनुकूल हो जाता है, बिना धारा ट्रांसफार्मर अनुपात या क्षतिपूर्ति संधारित्र क्षमता की आवश्यकता के।
ओवरवोल्टेज संरक्षण: जब ग्रिड वोल्टेज निर्धारित ओवरवोल्टेज मान से अधिक हो जाता है, तो संचालन में लगाए गए कैपेसिटर शीघ्रता से और धीरे-धीरे डिस्कनेक्ट हो जाते हैं।
मजबूत हस्तक्षेप-विरोधी क्षमता: अद्वितीय डिजाइन यह सुनिश्चित करता है कि उपकरण के संचालन के दौरान कोई जामिंग, यादृच्छिक स्विचिंग या विफलता नहीं होगी।
स्विचिंग दोलन रोकथाम: कम धारा भार या अधिक वोल्टेज सीमा के कारण बार-बार स्विचिंग को रोकता है।
उच्च संवेदनशीलता: जब इनपुट सिग्नल धारा 0.10A जितनी कम हो, तो कम्पेसाटर सामान्य रूप से काम कर सकता है।
प्रदर्शन त्रुटि: जब इनपुट सिग्नल धारा 0.10A से 5A की सीमा में बदलती है, तो प्रदर्शित मापित पावर फैक्टर मान की त्रुटि अत्यंत छोटी होती है।
वर्तमान ध्रुवता पहचान: नियंत्रक नमूनाकृत धारा की ध्रुवता की पहचान कर सकता है और उसे स्वचालित रूप से परिवर्तित कर सकता है।

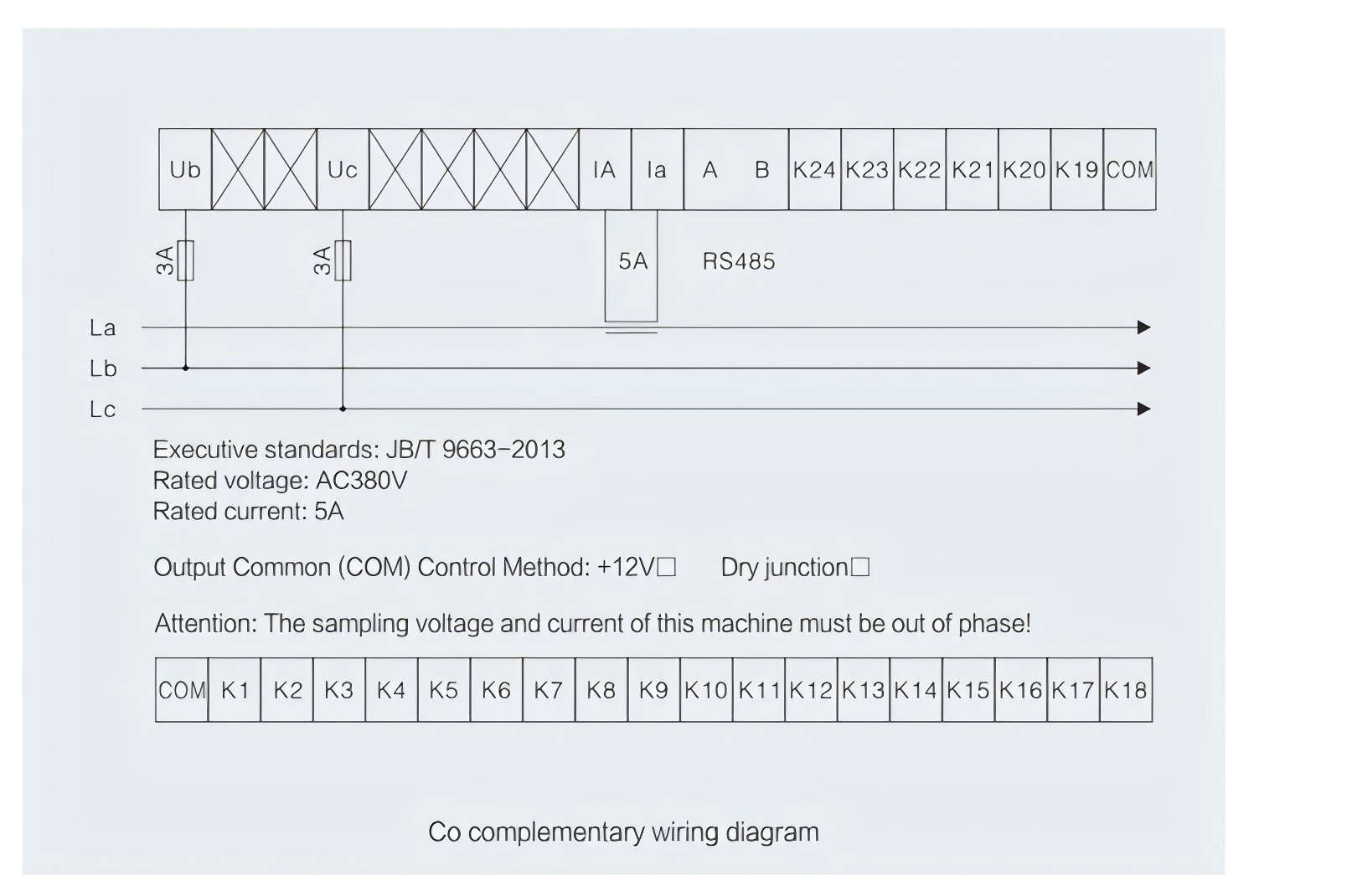

उत्पाद वायरिंग विधि
चयनित सामग्री, उन्नत डिज़ाइन
विश्वसनीयता और परिशुद्धता में सुधार के लिए उच्च गुणवत्ता वाली सामग्री का चयन करें
उच्च-गुणवत्ता वाले बुद्धिमान प्रतिक्रियाशील शक्ति क्षतिपूर्ति नियंत्रकों की BY75 श्रृंखला, कठोर निम्न-वोल्टेज वातावरण में भी सर्वोत्तम प्रदर्शन सुनिश्चित करने के लिए औद्योगिक-ग्रेड घटकों का उपयोग करती है। नियंत्रक IP65 सुरक्षा ग्रेड के साथ संक्षारण-रोधी एल्यूमीनियम मिश्र धातु आवरण का उपयोग करता है, जो धूल, नमी और अत्यधिक तापमान (-25°C से +70°C) से मज़बूत सुरक्षा प्रदान करता है, जिससे यह कठोर औद्योगिक और वाणिज्यिक वातावरण के लिए आदर्श बन जाता है। इसके मूल में एक 32-बिट ARM Cortex-M4 माइक्रोप्रोसेसर है जो वास्तविक समय प्रतिक्रियाशील शक्ति क्षतिपूर्ति, वोल्टेज विनियमन और हार्मोनिक विश्लेषण प्राप्त करने के लिए डेटा को तेज़ी से संसाधित कर सकता है। उच्च-परिशुद्धता वोल्टेज/करंट सेंसर (सटीकता ग्रेड 0.5S) सक्रिय/प्रतिक्रियाशील शक्ति, पावर फैक्टर (PF), और कुल हार्मोनिक विरूपण (THDv/THDi) सहित 31वें क्रम तक के पावर मापदंडों को सटीक रूप से माप सकते हैं। मॉड्यूलर डिज़ाइन में डाउनटाइम को कम करने के लिए स्व-उपचार कैपेसिटर और सर्ज प्रोटेक्शन सर्किट एकीकृत हैं। 4.3-इंच TFT रंगीन LCD डिस्प्ले, फेज़ असंतुलन और लोड उतार-चढ़ाव सहित ग्रिड की स्थिति को सहज रूप से प्रदर्शित कर सकता है। नियंत्रक में दोहरे संचार पोर्ट (RS485 + ईथरनेट) हैं और इसे उद्योग 4.0 मानकों के अनुरूप दूरस्थ विद्युत वितरण निगरानी और डेटा लॉगिंग प्राप्त करने के लिए SCADA प्रणालियों में सहजता से एकीकृत किया जा सकता है।
गतिशील पावर ग्रिड अनुकूलन के लिए बुद्धिमान अनुकूली एल्गोरिदम
BY75 श्रृंखला प्रतिक्रियाशील शक्ति क्षतिपूर्ति नियंत्रक अनुकूली फ़ज़ी लॉजिक नियंत्रण से सुसज्जित है, जो वास्तविक समय लोड वक्र के अनुसार संधारित्र बैंकों के स्विचिंग को गतिशील रूप से समायोजित कर सकता है ताकि यह सुनिश्चित किया जा सके कि पावर फैक्टर सुधार (PFC) लक्ष्य मान (डिफ़ॉल्ट मान 0.95-0.99) के ±1% के भीतर सटीक हो। इसकी मालिकाना हार्मोनिक प्रतिरक्षा तकनीक इन्वर्टर और एलईडी लाइटिंग जैसे गैर-रेखीय भारों की गलत ट्रिगरिंग को रोकने के लिए 40% तक पृष्ठभूमि हार्मोनिक्स (THD
ऊर्जा दक्षता अनुपालन और बहु-उद्योग अनुप्रयोग
BY75 श्रृंखला अंतर्राष्ट्रीय मानकों के अनुसार प्रमाणित है, 98.5% क्षतिपूर्ति दक्षता प्रदान करती है, लाइन हानियों को 15-30% तक कम करती है, और उपयोगिता छूट के लिए एनर्जी स्टार मानक को पूरा करती है। इसकी बहु-दर अनुकूलन सुविधा अधिकतम मांग के घंटों के दौरान संधारित्र स्विचिंग को स्वचालित रूप से प्राथमिकता देती है, जिससे कम पावर फैक्टर (PF) (PF
• विनिर्माण: सीएनसी मशीन टूल्स और वेल्डिंग उपकरणों के लिए वोल्टेज को स्थिर करना, ऊर्जा लागत को 12-18% तक कम करना
• नवीकरणीय ऊर्जा: ग्रिड कोड आवश्यकताओं को पूरा करने के लिए सौर/पवन फार्मों से प्रतिक्रियाशील ऊर्जा उतार-चढ़ाव का प्रबंधन करना
• वाणिज्यिक: आईटी लोड सुरक्षा के लिए हार्मोनिक विश्लेषण प्रदान करते हुए एचवीएसी गहन इमारतों में पीएफ हानियों को समाप्त करें
• खनन: सबस्टेशनों में कंपन (5-500Hz, 5G) और विद्युत चुम्बकीय हस्तक्षेप (EN 61000-6-2) का सामना करता है
