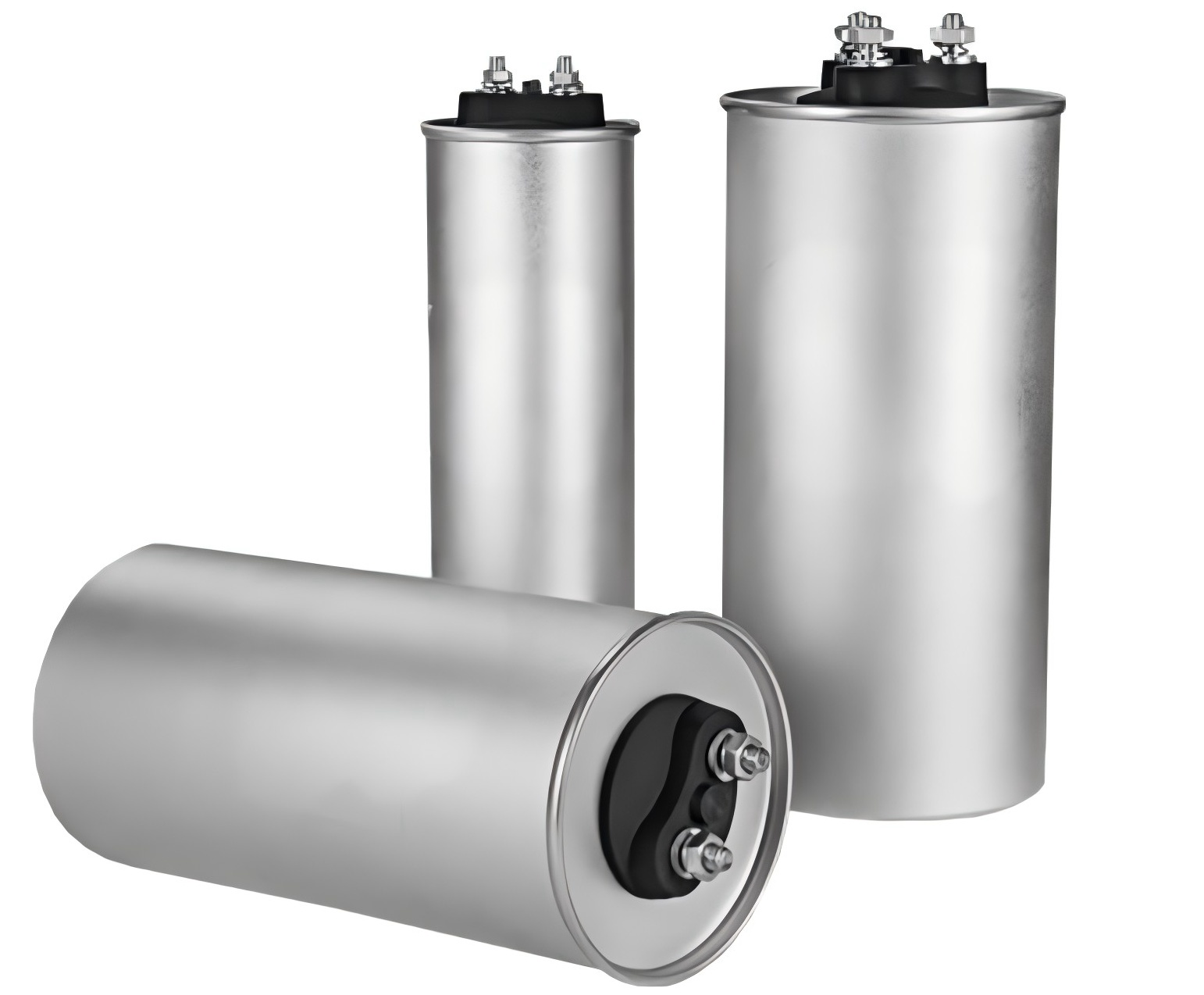

BY71 0.48-25-3 श्रृंखला बेलनाकार संधारित्र 480V परावैद्युत के साथ बेलनाकार संधारित्र
मॉडल का अर्थ
BY71 0.48-30-3 बेलनाकार संधारित्र के उत्पाद डेटा
| नमूना | BY71 0.48-20-3 | |
| रेटेड कार्यशील वोल्टेज | 480 वोल्ट | |
| संधारित्र क्षमता | 414.7μF | |
| रेटेड कार्यशील धारा | 36.1ए | |
| हानि कोण स्पर्शरेखा मान | रेटेड पावर आवृत्ति वोल्टेजv पर ≤0.0012 | |
| धारिता Dनिकासी | संधारित्र के मापे गए मान और निर्धारित मान के बीच विसंगति 0 से +10% से अधिक नहीं होगी, और तीन-चरण संधारित्र में किसी भी दो लाइन टर्मिनलों के बीच मापी गई अधिकतम से न्यूनतम धारिता का अनुपात 1.08 से अधिक होगा। | |
| वी का सामना करेंवोल्टेज परीक्षण | बैठाना | पावर आवृत्ति 2.15Un, 2S |
| ध्रुवीय खोल | रेटेड वोल्टेज 600V और उससे कम, लागू वोल्टेज 3.6kV, 5S | |
| रेटेड वोल्टेज 600V और उससे कम, लागू वोल्टेज 7.2kV, 5S | ||
| अधिकतम स्वीकार्य ओवरवोल्टेज | 1.1 प्रत्येक 24 घंटे में 8 घंटे से अधिक नहीं | |
| स्व-निर्वहन फ़ंक्शन | संधारित्र एक डिस्चार्ज डिवाइस से सुसज्जित है, जो कम कर सकता है संधारित्र का शेष वोल्टेज 2Un से 75V या उससे कम के भीतर बिजली आपूर्ति बंद करने के 3 मिनट बाद | |
| मानकों | डिस्चार्ज डिवाइस से सुसज्जित, संधारित्र विद्युत आपूर्ति बंद होने के 3 मिनट के भीतर अपने अवशिष्ट वोल्टेज को 2Un से 75V या उससे कम तक कम कर सकता है। | |

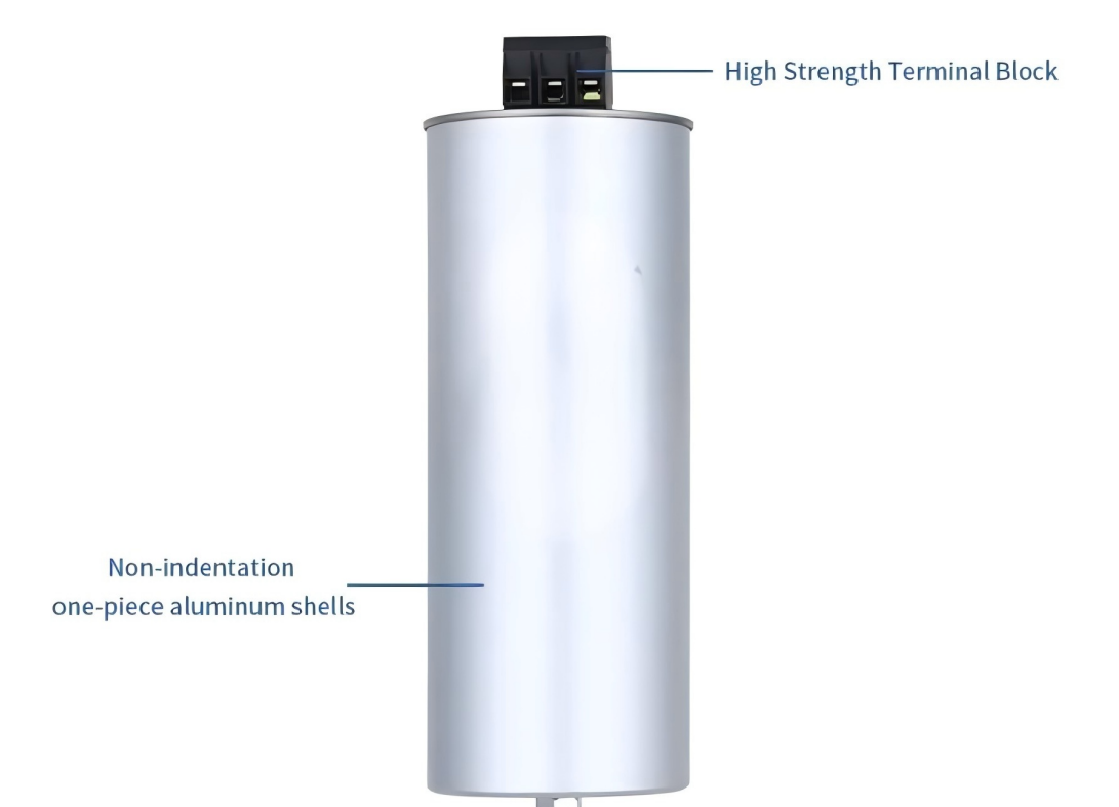

BY71 0.48-30-3 श्रृंखला बेलनाकार संधारित्र का अवलोकन
BY71 0.48-25-3 श्रृंखला बेलनाकार संधारित्र: मुख्य घटक और कार्य सिद्धांत
1. स्व-उपचार परावैद्युत प्रणाली (धातुकृत पॉलीप्रोपाइलीन फिल्म)
BY71 श्रृंखला का मूल इसकी स्व-उपचारित धातुकृत पॉलीप्रोपाइलीन फिल्म में निहित है। जब वोल्टेज में वृद्धि या हार्मोनिक प्रतिबल स्थानीय परावैद्युत विखंडन का कारण बनता है, तो दोष बिंदु पर उच्च धारा घनत्व आसपास की धातुकरण परत को तुरंत वाष्पित कर देता है, जिससे एक विद्युतरोधी क्षेत्र बनता है जो विद्युत रूप से दोष को पृथक कर देता है और मिलीसेकंड के भीतर धारिता की अखंडता को पुनर्स्थापित कर देता है। परावैद्युत विखंडन के बाद स्थायी रूप से विफल हो जाने वाले पारंपरिक संधारित्रों के विपरीत, यह स्व-उपचारित तंत्र सुनिश्चित करता है कि संधारित्र अस्थिर विद्युत ग्रिडों में, जहाँ बार-बार वोल्टेज में उतार-चढ़ाव या हार्मोनिक विरूपण (जैसे 5वें/7वें/11वें हार्मोनिक्स) होते हैं, कार्य करना जारी रखें। अति-शुद्ध एल्युमीनियम इलेक्ट्रोड ऑक्सीकरण के जोखिम को और कम करते हैं, जिससे 85°C पर सेवा जीवन 20,000 घंटे से अधिक हो जाता है और साथ ही स्थिर प्रतिक्रियाशील शक्ति क्षतिपूर्ति भी बनी रहती है।
2. तीन-चरण सह-क्षतिपूर्ति सर्किट (अनुकूली संतुलन)
BY71 एम्बेडेड करंट सेंसर और IoT-सक्षम नियंत्रकों के माध्यम से बुद्धिमान त्रि-चरण सह-क्षतिपूर्ति क्षमताओं को एकीकृत करता है। ये घटक वास्तविक समय में चरण भार की गतिशील निगरानी करते हैं। उदाहरण के लिए, यदि चरण A अत्यधिक प्रेरक धारा (मोटरों में सामान्य) खींचता है, तो नियंत्रक तुरंत संधारित्रों को समायोजित करके प्रतिसंतुलित संधारित्र धाराएँ इंजेक्ट करता है, जिससे प्रतिक्रियाशील शक्ति असंतुलन समाप्त हो जाता है। यह अनुकूली संतुलन तकनीक सभी चरणों पर, उतार-चढ़ाव वाले औद्योगिक भार के साथ भी, लगभग एकता शक्ति गुणांक (PF > 0.98) प्राप्त करती है। प्रमुख नवाचारों में शामिल हैं:
• हार्मोनिक अनुनाद अवमंदन: एंटी-हार्मोनिक रिएक्टर वोल्टेज विरूपण और अनुनाद को रोकने के लिए 5वें/7वें हार्मोनिक्स को दबा सकते हैं।
• चरण-स्थानांतरित तुल्यकालन: संधारित्र स्विचिंग को वोल्टेज शून्य क्रॉसिंग के साथ संरेखित किया जाता है ताकि अंतर्वाह धारा को समाप्त किया जा सके, जिससे संपर्ककर्ता पर तनाव कम हो सके।
3. बेलनाकार तापीय प्रबंधन वास्तुकला (ताप अपव्यय और पैकेजिंग)
बेलनाकार डिजाइन तीन सहक्रियात्मक तत्वों के माध्यम से थर्मल प्रदर्शन को अनुकूलित करता है:
• रेडियल ताप अपव्यय: वृत्ताकार क्रॉस सेक्शन समान ताप वितरण की अनुमति देता है, जिसके परिणामस्वरूप बॉक्स-शैली कैपेसिटर की तुलना में 30% कम हॉट स्पॉट होते हैं।
• नाइट्रोजन-इंजेक्टेड इपॉक्सी एनकैप्सुलेशन: संधारित्र के भीतर रिक्त स्थान को भरता है, आंशिक डिस्चार्ज और नमी के प्रवेश को रोकता है, जबकि एल्यूमीनियम आवास में गर्मी हस्तांतरण को तेज करता है।
• कम ईएसआर (समतुल्य श्रृंखला प्रतिरोध) पन्नी: परिशुद्धता घाव इलेक्ट्रोड जूल हीटिंग को न्यूनतम करते हैं, जो उच्च प्रतिक्रियाशील शक्ति मांगों (20kVar) पर महत्वपूर्ण है।
ट्रिपलक्स इकाई हार्मोनिक-समृद्ध वातावरण में 480V पर स्थिर संचालन सुनिश्चित करती है, तब भी जब परिवेश का तापमान 60°C तक पहुंच जाता है।
BY71 0.48 - 30 - 3 श्रृंखला बेलनाकार संधारित्र के मुख्य कार्य
1. बुद्धिमान तीन-चरण मुआवजा
BY71 श्रृंखला सभी चरणों पर प्रतिक्रियाशील शक्ति को गतिशील रूप से संतुलित करने के लिए एम्बेडेड IoT सेंसर के माध्यम से अनुकूली त्रि-चरण सह-क्षतिपूर्ति प्रदान करती है। यह असंतुलित भार को वास्तविक समय में ठीक करता है, 1 के करीब पावर फैक्टर (PF > 0.98) बनाए रखता है, और ग्रिड हानि को 30% तक कम करता है। स्थिर संधारित्रों के विपरीत, इसकी बुद्धिमान नियंत्रण प्रणाली भार में उतार-चढ़ाव के आधार पर धारिता को समायोजित करती है, जिससे यह बदलती प्रतिक्रियाशील शक्ति माँगों वाली औद्योगिक मशीनरी के लिए आदर्श बन जाती है। यह निम्न-वोल्टेज संधारित्र (480V) डेटा केंद्रों जैसी सुविधाओं में प्रतिक्रियाशील शक्ति क्षतिपूर्ति का समर्थन करता है, जिससे बिजली की हानि कम होती है और बिजली की गुणवत्ता में सुधार होता है।
2. हार्मोनिक दमन और वोल्टेज स्थिरता
BY71 5/7/11वें हार्मोनिक्स को दबाने के लिए एंटी-हार्मोनिक डाइइलेक्ट्रिक तकनीक और अंतर्निर्मित एंटी-हार्मोनिक रिएक्टरों का उपयोग करता है। इसका बेलनाकार डिज़ाइन ऊष्मा अपव्यय को अनुकूलित करता है और उच्च हार्मोनिक विरूपण के तहत गैर-रेखीय भार (जैसे आवृत्ति कनवर्टर या सौर इन्वर्टर) को ज़्यादा गरम होने से रोकता है। स्व-उपचार करने वाली धातुकृत फिल्म सूक्ष्म दोषों को तुरंत अलग कर देती है, जिससे एक स्थिर वोल्टेज वक्र सुनिश्चित होता है और संवेदनशील उपकरणों की सुरक्षा होती है। यह हार्मोनिक दमन फ़ंक्शन कुल हार्मोनिक विरूपण (THD) को 50% तक कम कर सकता है, जो अर्धचालक कारखानों में बिजली की गुणवत्ता में सुधार के लिए महत्वपूर्ण है।
3. स्मार्ट ग्रिड संगतता और ऊर्जा दक्षता
BY71 में IoT रिमोट मॉनिटरिंग क्षमताएँ हैं, जो SCADA एकीकरण के माध्यम से प्रतिक्रियाशील शक्ति, तापमान और धारिता विचलन का वास्तविक समय में निदान संभव बनाती हैं। इसका अति-निम्न ESR (समतुल्य श्रेणी प्रतिरोध) डिज़ाइन जूल तापन को न्यूनतम रखता है, जिससे 85°C पर सेवा जीवन 20,000 घंटे से अधिक हो जाता है। यह संधारित्र ग्रिड पर प्रतिक्रियाशील शक्ति की माँग को कम करके ऊर्जा दक्षता को अनुकूलित करता है, जिससे CO2 उत्सर्जन और बिजली की लागत कम होती है। यह नवीकरणीय ऊर्जा प्रणालियों के साथ संगत है और ग्रिड में उतार-चढ़ाव के दौरान निम्न वोल्टेज राइड-थ्रू (LVRT) को स्थिर करता है, जिससे मानकों का अनुपालन सुनिश्चित होता है।
BY71 0.48 - 30 - 3 श्रृंखला बेलनाकार संधारित्र के उत्पाद आयाम
| नमूना | एम | एच | स्थापना एकमात्र |
| BY71 0.48-30-3 | 116 मिमी | 290 मिमी | एम16×25मिमी |
BY71 0.48-30-3 बेलनाकार संधारित्र के अनुप्रयोग
नवीकरणीय ऊर्जा ग्रिड कनेक्शन: ग्रिड स्थिरता और कम वोल्टेज राइड-थ्रू (LVRT) समर्थन
सौर फार्म और पवन टर्बाइन ग्रिड इंटरकनेक्शन के दौरान अस्थिर प्रतिक्रियाशील शक्ति और हार्मोनिक हस्तक्षेप उत्पन्न करते हैं, जिससे वोल्टेज में गिरावट और झिलमिलाहट होती है। BY71 श्रृंखला कैपेसिटर ग्रिड दोषों के दौरान तात्कालिक तीन-चरण सह-क्षतिपूर्ति प्रदान करते हैं, जिससे कम वोल्टेज राइड-थ्रू (LVRT) क्षमताओं में वृद्धि होती है। इसके बेलनाकार संरचना का रेडियल थर्मल प्रबंधन 60 डिग्री सेल्सियस तक के परिवेश के तापमान में भी स्थिरता सुनिश्चित करता है, जबकि नाइट्रोजन-इंजेक्टेड पैकेजिंग आर्द्र वातावरण में ढांकता हुआ क्षरण को रोकता है। जब वोल्टेज में गिरावट होती है, तो कैपेसिटर का डीसी/एसी प्रतिक्रिया सर्किट बस वोल्टेज को स्थिर करने और इन्वर्टर को ट्रिपिंग से रोकने के लिए 20 मिलीसेकंड के भीतर 25kVar कैपेसिटिव करंट इंजेक्ट करता है। IoT-सक्षम कैपेसिटर, नवीकरणीय ऊर्जा हार्मोनिक प्रबंधन ग्रिड विनिर्देशों का अनुपालन करते हुए, क्लाउड प्लेटफॉर्म के माध्यम से क्षतिपूर्ति मापदंडों को दूरस्थ रूप से समायोजित कर सकते हैं।
वाणिज्यिक महत्वपूर्ण सुविधाएँ: ऊर्जा दक्षता और असंतुलित भार सुधार
डेटा केंद्रों और अस्पतालों को एकल-चरण आईटी उपकरणों और एचवीएसी प्रणालियों के साथ गंभीर भार असंतुलन की समस्याओं का सामना करना पड़ता है, जिसके परिणामस्वरूप न्यूट्रल करंट ओवरलोड और ऊर्जा की बर्बादी होती है। BY71 श्रृंखला अनुकूली त्रि-चरण सह-क्षतिपूर्ति तकनीक के माध्यम से चरण असंतुलन की समस्या का समाधान करती है, जो प्रतिक्रियाशील शक्ति को असममित तरीके से पुनर्वितरित करके धारा को संतुलित करती है। इसका अति-निम्न ESR (समतुल्य श्रेणी प्रतिरोध) डिज़ाइन जूल हानियों को 25% तक कम करता है, जिससे सर्वर रूम में शीतलन लागत कम हो जाती है। टियर-4 डेटा केंद्रों के लिए, BY71 कैपेसिटर लगाने से प्रतिक्रियाशील शक्ति क्षतिपूर्ति को अनुकूलित करके और ट्रांसफार्मर एडी करंट हानियों को कम करके PUE (पावर उपयोग प्रभावशीलता) को 1.6 से 1.4 तक कम किया जा सकता है। स्व-उपचार डाइइलेक्ट्रिक तकनीक स्वचालित रूप से वोल्टेज ट्रांजिएंट से सूक्ष्म-दोषों को अलग करती है, जिससे महत्वपूर्ण भार के लिए 99.99% अपटाइम सुनिश्चित होता है। इसके अलावा, मॉड्यूलर प्लग-एंड-प्ले इंस्टॉलेशन स्थान-संकुचित वितरण कक्षों के नवीनीकरण को सरल बनाता है, जो भारी पारंपरिक कैपेसिटर बैंकों34 के बिल्कुल विपरीत है, जिन्हें समर्पित शीतलन की आवश्यकता होती है।
औद्योगिक विनिर्माण संयंत्र: हार्मोनिक दमन और प्रतिक्रियाशील शक्ति क्षतिपूर्ति
उच्च-घनत्व वाले अरैखिक भार वाले औद्योगिक वातावरणों, जैसे फ़्रीक्वेंसी कन्वर्टर्स, सीएनसी मशीन टूल्स और रोबोटिक आर्म्स में, हार्मोनिक विरूपण और प्रतिक्रियाशील शक्ति की माँग उपकरण दक्षता को कम कर सकती है और वोल्टेज अस्थिरता पैदा कर सकती है। BY71 0.48-25-3 श्रृंखला के बेलनाकार संधारित्र बुद्धिमान त्रि-चरण सह-क्षतिपूर्ति तकनीक के साथ इन चुनौतियों का समाधान करते हैं। इसका बेलनाकार डिज़ाइन, फ़्रीक्वेंसी कन्वर्टर्स द्वारा उत्पन्न 5वें/7वें/11वें हार्मोनिक्स जैसे निरंतर हार्मोनिक तनाव के तहत तापीय अपवाह को रोकने के लिए ऊष्मा अपव्यय को अनुकूलित करता है। अंतर्निहित एंटी-हार्मोनिक रिएक्टर कुल हार्मोनिक विरूपण (THD) को 50% तक कम कर देते हैं, जबकि अनुकूली IoT नियंत्रक, प्रेरक प्रतिक्रियाशील शक्ति को बेअसर करने के लिए संधारित्र धारा को गतिशील रूप से इंजेक्ट करता है, जिससे पावर फैक्टर 1 (PF > 0.98) के करीब बना रहता है। सेमीकंडक्टर निर्माण संयंत्रों के लिए, यह मोटर के ज़्यादा गरम होने के जोखिम को 40% तक कम कर सकता है, कम पावर फैक्टर के लिए बिजली कंपनियों के जुर्माने को समाप्त कर सकता है, और 18 महीनों के भीतर निवेश पर लाभ प्राप्त कर सकता है। निम्न वोल्टेज कैपेसिटर (480V) SCADA प्रणाली के साथ निर्बाध रूप से एकीकृत हैं, जो प्रतिक्रियाशील शक्ति क्षतिपूर्ति प्रभावशीलता और हार्मोनिक प्रदूषण स्तरों की वास्तविक समय निगरानी को सक्षम बनाता है, जिससे मानक का अनुपालन सुनिश्चित होता है।
