CJ19-25 Schaltkondensatorschütz

Schalten der C19-Serie Kondensator Schütze (im Folgenden als Schütze bezeichnet) werden hauptsächlich in Stromleitungen mit 50 Hz oder 60 Hz Wechselstrom und einer Nennbetriebsspannung von bis zu 400 V eingesetzt, um Niederspannungs-Blindleistungskompensationsgeräte zum Ein- und Ausschalten von Niederspannungs-Parallelkondensatoren zu verwenden. Der Schütz ist mit einem Überspannungsschutz ausgestattet, der die Auswirkungen von Schließüberspannungen auf den Kondensator wirksam reduzieren und Überspannungen beim Öffnen und Schließen unterdrücken kann.

Kontaktieren Sie uns Produktionskatalog

Produktdetails

Nutzungsszenario

Live-Shooting in der Fabrik

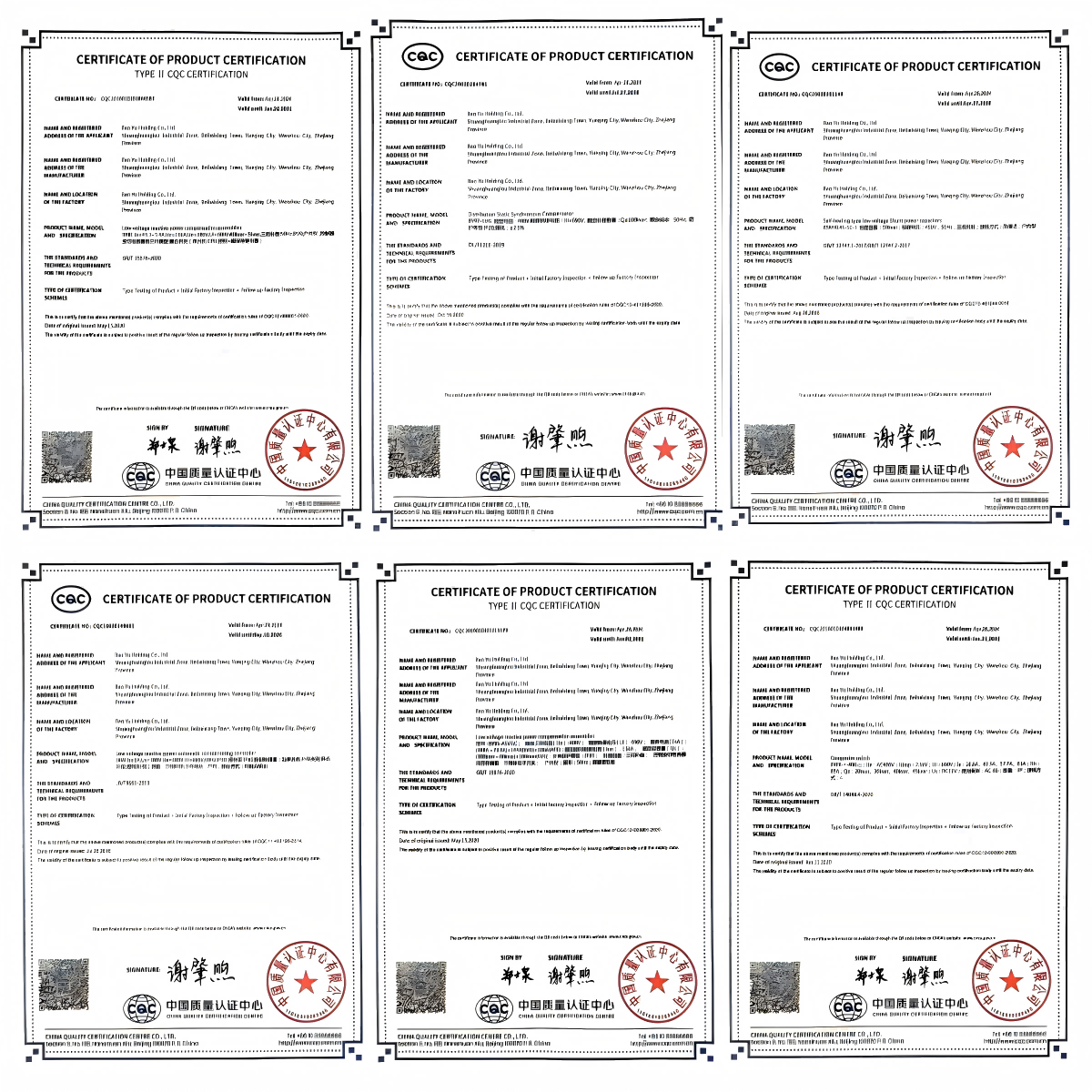

Relevante Zertifikate

Wichtigste technische Indikatoren

Produktmodellname	CJ19-25
Elektrische Lebensdauer (10.000 Zyklen)	10
Nennstrom le (380V) A	17
Steuerbare Kondensatorkapazität (kvar): 220 V	6
Steuerbare Kondensatorkapazität (kvar): 380 V	12
Bemessungsisolationsspannung (V)	500
Überspannungsschutz	20le
Aktionsbedingungen	Betätigung: (85 % ~ 110 %) Uns; Veröffentlichung: (20 % ~ 75 %) Uns
Spulenleistung (VA) Start/Halten	70/8
Steuerkapazität des Hilfskontakts	AC-15 360 VA; DC-3 33 W
Gewicht (kg)	0,44

Modell Bedeutung

Arbeitsbedingungen

1. Die Umgebungslufttemperatur beträgt -5 °C bis +40 °C und ihr Durchschnittswert innerhalb von 24 Stunden überschreitet nicht +35 °C.

2. Höhe: nicht höher als 2000 m.

3. Atmosphärische Bedingungen: Bei einer Maximaltemperatur von +40 °C darf die relative Luftfeuchtigkeit 50 % nicht überschreiten; bei niedrigeren Temperaturen kann eine höhere relative Luftfeuchtigkeit zulässig sein, z. B. bis zu 90 % bei 20 °C. Bei gelegentlicher Kondensation durch Temperaturschwankungen sind besondere Maßnahmen zu treffen.

4.Installationsbedingungen: Die Neigung zwischen der Installationsfläche und der vertikalen Ebene darf +5 °C oder -5 °C nicht überschreiten.

5. Stoßvibrationen: Das Produkt sollte an einem Ort ohne nennenswerte Erschütterungen, Stöße und Vibrationen installiert und verwendet werden.

Strukturelle Merkmale

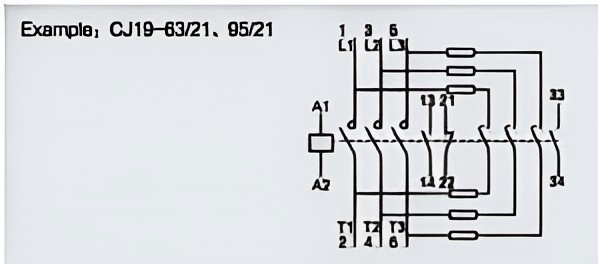

Das Schütz ist eine direkt wirkende Doppeltrennstellenstruktur, deren Kontaktsystem zweischichtig aufgebaut ist. Die obere Schicht besteht aus drei Paaren Strombegrenzungskontakten und einem Strombegrenzungswiderstand, die als Überspannungsschutz dienen. Beim Schließen wird der Kontakt zunächst für einige Millisekunden geschlossen, bevor der Arbeitskontakt verbunden wird. Der Permanentmagnetblock im Strombegrenzungskontakt wird durch die Federwirkung freigegeben, wodurch der Strombegrenzungswiderstand getrennt wird und der Kondensator normal arbeiten kann. Das interne Schaltbild des Schützes (siehe Abbildung).

Die Schütze CJ19-25-43 verfügen über zwei Hilfskontaktpaare, während die Schütze CJ19-63-95 über drei Hilfskontaktpaare verfügen. Der Anschluss des Schützes ist mit einer Isolierabdeckung versehen, um Sicherheit und Zuverlässigkeit zu gewährleisten. Die Spulenanschlüsse sind mit Spannungsangaben gekennzeichnet, um falsche Anschlüsse zu vermeiden. Das Schütz C19-25-43 kann mit Schrauben montiert oder mit dem Schieber an der Unterseite auf einer 35-mm-Standard-Klemmschiene befestigt werden. Auf der Maske befindet sich eine abnehmbare rechteckige weiße Plakette, die zum Drucken von Projektcodes usw. verwendet werden kann. CJ19-63-95 kann mit 35-mm- oder 75-mm-Standard-Klemmschienen montiert werden.

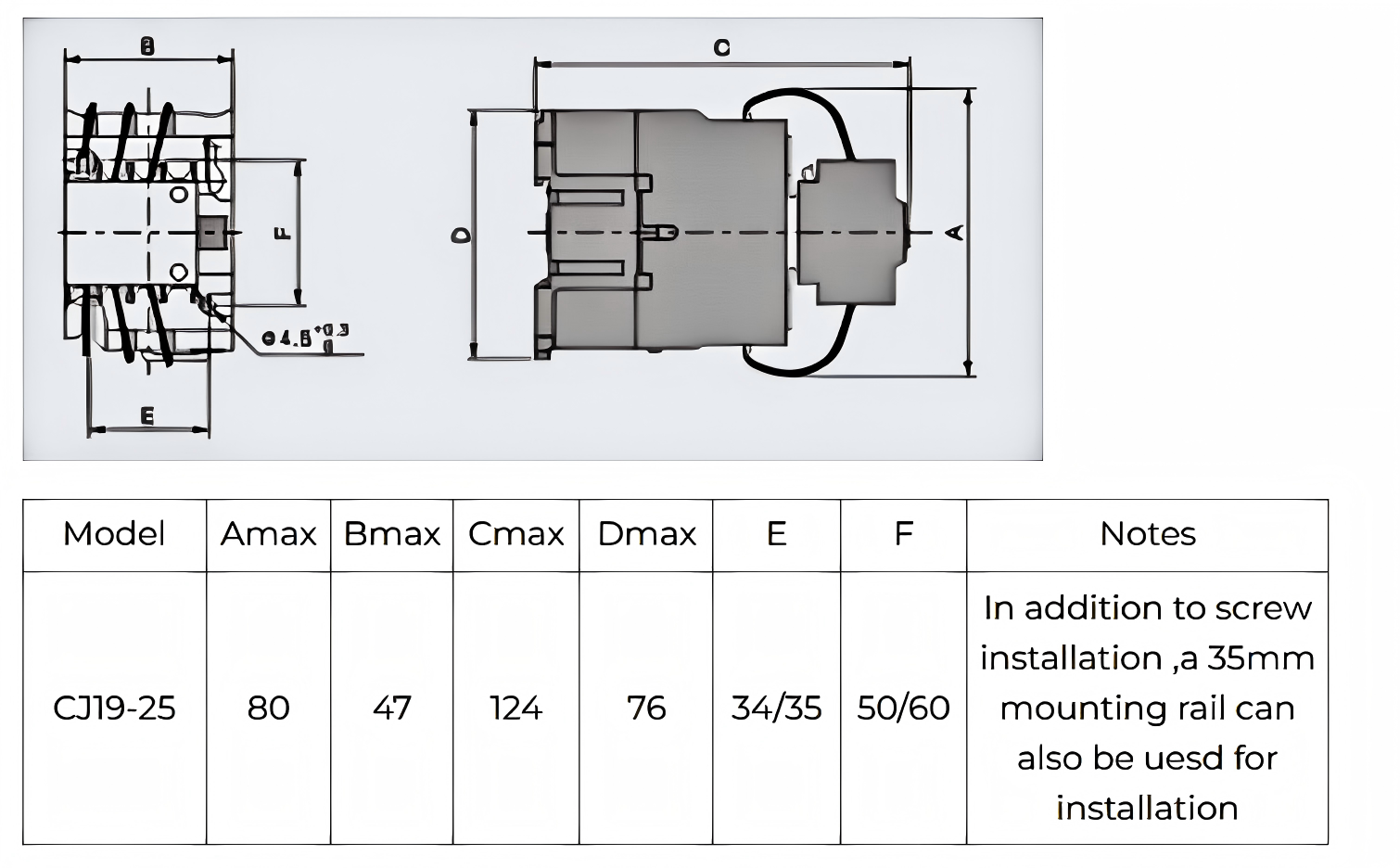

Aussehen und Einbaumaße

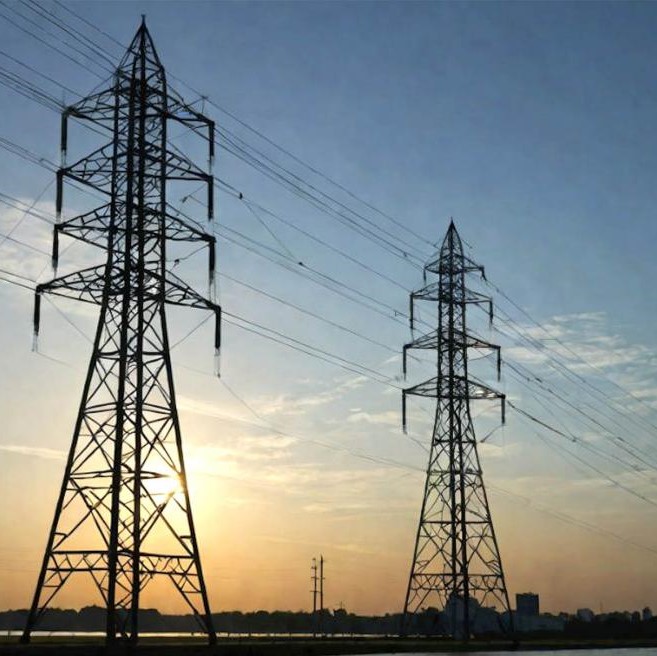

Stromversorgungssystem: In Umspannwerken und Verteilungsnetzen werden Schaltkondensatorschütze verwendet, um Kondensatoren automatisch oder manuell zu schalten und so den Leistungsfaktor des Systems anzupassen, die Blindleistung zu reduzieren und die Energieeffizienz zu verbessern.

Industrielle Produktion: In groß In Industrieanlagen und Produktionslinien können geschaltete Kondensatorschütze zur Steuerung des Starts und Stopps von Motoren verwendet werden, insbesondere in Situationen, in denen häufiges Starten und Stoppen erforderlich ist.

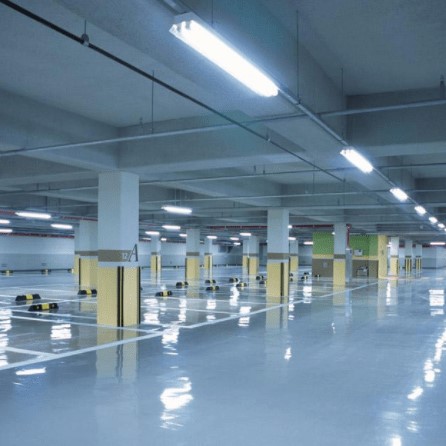

Beleuchtungssystem: In großen Beleuchtungssystemen können geschaltete Kondensatorschütze zur Steuerung von Beleuchtungslasten verwendet werden, insbesondere wenn eine Helligkeitseinstellung oder ein Schalten erforderlich ist.

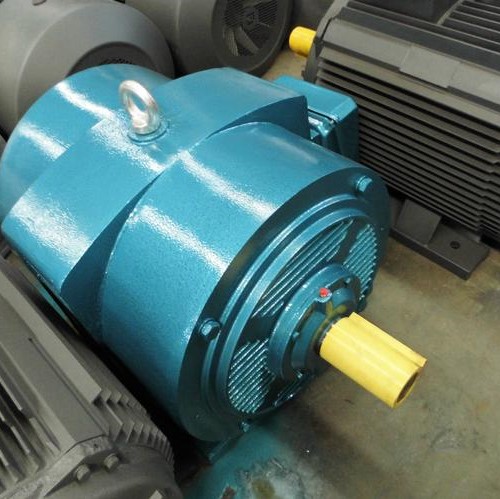

Motorsteuerung: Während des Start- und Laufvorgangs des Motors kann der geschaltete Kondensatorschütz verwendet werden, um zusätzlichen Anlaufstrom bereitzustellen und so einen sanften Start des Motors zu ermöglichen.

Workshop reservieren

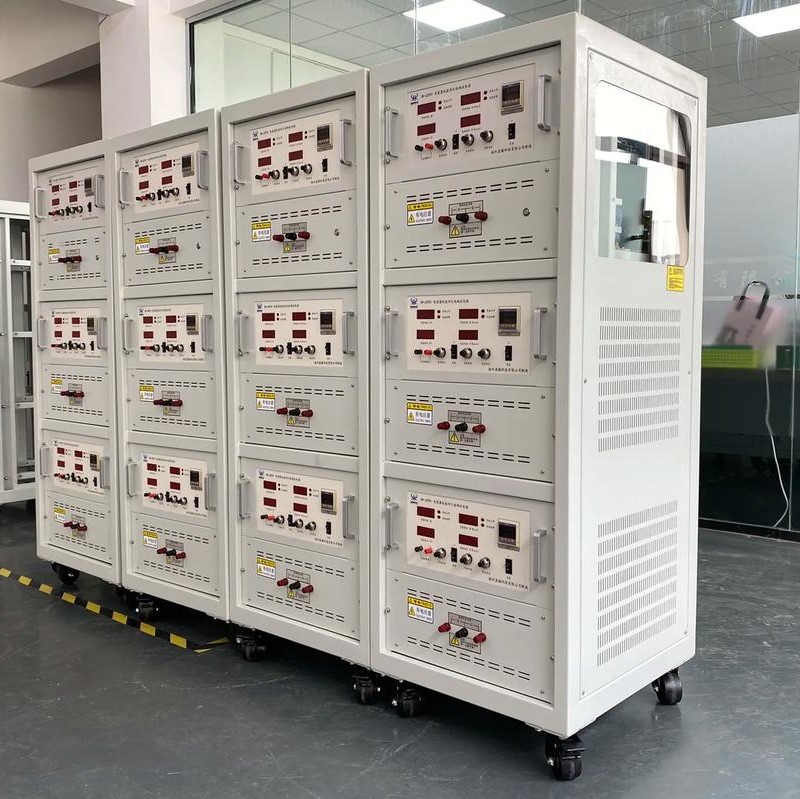

Produktionswerkstatt
