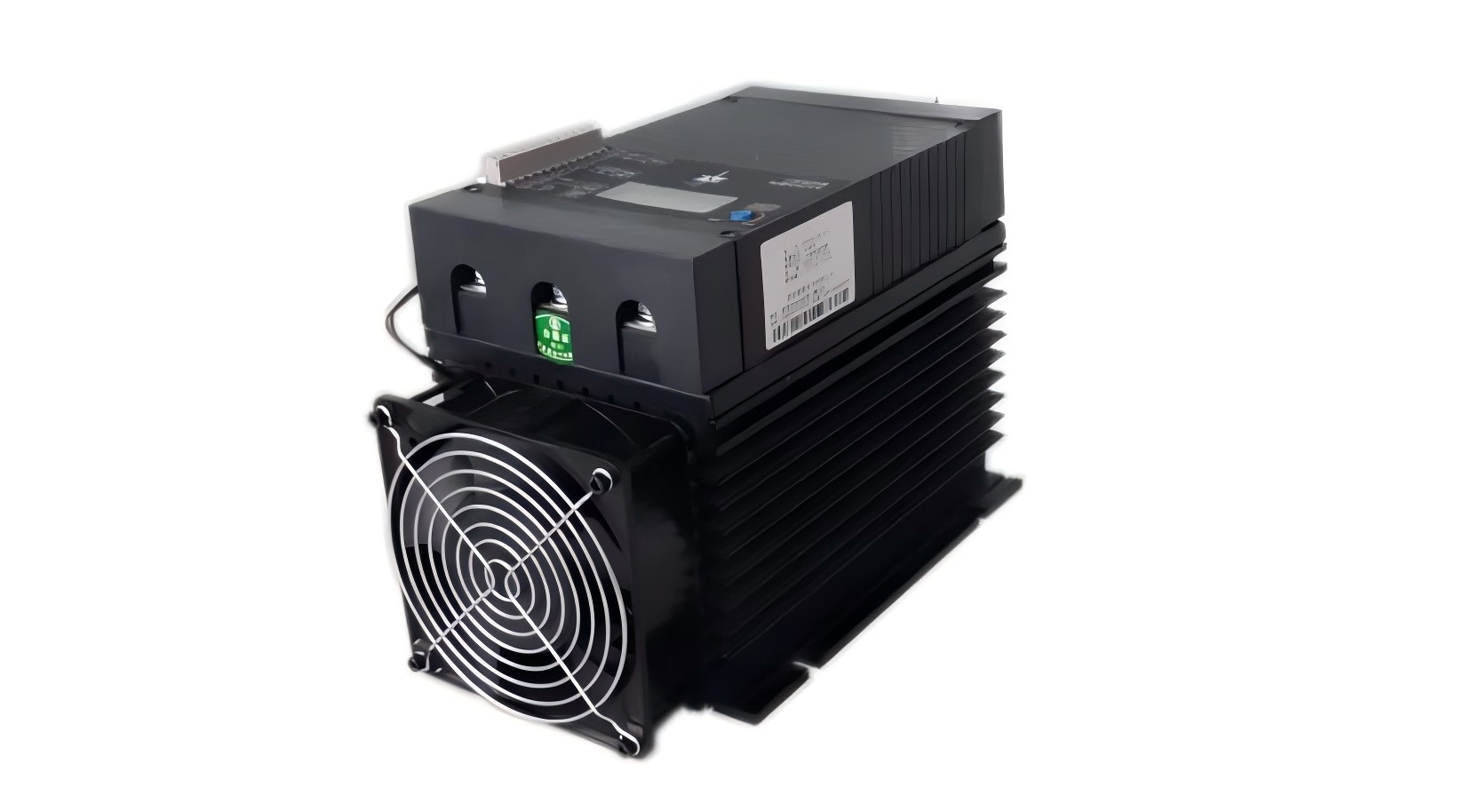

BYKCS-Y-40kvar Serie Hochwertiger Niederspannungs-Kompensationsschalter Thyristorschalter 3-phasig 380V
Modellbedeutung
Wichtigste technische Parameter des Schalters
| Modell | BYKCS-Y-40kvar |
| Nennbetriebsspannung | 380 V, 50 Hz |
| Lebensdauer | >1 Million Mal |
| Reaktionszeit der Schalteraktion | Nicht länger als 20 ms |
| Zeitintervall zwischen Wiedereinschalten nach dem Öffnen des Schalters | Nicht länger als 200 ms |
| Schaltfestigkeit | ≥2000 V |
| Steuerspannung | 5~24 V DC |
| Eingangsstrom | Nicht mehr als 10 mA |
| Kontrollkapazität | Typ A: 1–40 Kvar Typ B: 40–60 Kvar |
Übersicht über den BYKCS-Y-40kvar Thyristorschalter
Der Thyristorschalter der BYKCS-Serie repräsentiert eine Thyristor-Schalttechnologie der modernen Generation, die eine präzise, berührungslose Steuerung von Kondensatorbatterien in 380-V-Stromversorgungssystemen ermöglicht. Dieser intelligente Niederspannungs-Verbundschalter arbeitet im Kern mit Hochgeschwindigkeitsthyristoren (SCRs), die die Kondensatorschaltung am Nulldurchgang der Spannungswellenform auslösen, um Einschaltströme zu eliminieren und harmonische Verzerrungen zu minimieren. Diese Nulldurchgangserkennung ermöglicht sanfte Übergänge ohne Spannungsspitzen und schützt so Kondensatoren und angeschlossene Geräte vor thermischer Belastung und mechanischem Verschleiß. Die Schaltung verfügt über einen adaptiven Steuerungsalgorithmus, der die Netzparameter Spannung, Strom und Phasengleichgewicht überwacht. Schaltzeit und -dauer werden in Echtzeit angepasst, um die Leistung der Leistungsfaktorkorrektur (PFC) zu verbessern und Netzspannungsschwankungen zu dämpfen. Das eingebettete mehrschichtige Schutzsystem mit Echtzeitdiagnose schützt vor Überspannung, Phasenungleichgewicht, Kurzschlüssen und Überhitzung und entspricht den Sicherheitsstandards der industriellen Automatisierung (z. B. IEC 60947-4). Bei der Entwicklung von BYKCS wurde auf intelligente Netze geachtet. Modulare Thyristormodule können mit CAN-Bus- oder Modbus-Kommunikation zur Fernüberwachung und Koordination mit Energiemanagementsystemen konfiguriert werden. Die Oberwellenfilterung unterdrückt Netzoberwellen (bis zu 30 %), was für Anwendungen wie erneuerbare Energiefarmen und Produktionsanlagen mit empfindlichen Maschinen wichtig ist.
Hauptmerkmale des Thyristorschalters
- Nulldurchgangsbetrieb: Die Unterdrückung von Einschaltströmen während des Kondensatorschaltens soll die Lebensdauer des Kondensators verlängern.
- Intelligente Lastanpassung: Passen Sie die Schaltzyklen automatisch an den Echtzeit-Lastbedarf an, um die Energieeinsparung zu optimieren.
- Wärmemanagement: Ein hochwertiges Design zur Wärmeableitung sorgt für einen stabilen Betrieb unter Hochstrombedingungen (von 50 bis 600 A).
- Phasenausgleichstechnologie: Behebt das Ungleichgewicht zwischen den Phasen, um Spannungsabfälle und Geräteschäden zu vermeiden.
- Intelligente Kondensatorsteuerung: Effiziente Aktivierung des Nulldurchgangs mit Echtzeit-Lastüberwachung; vollständiger Schutz vor thermischer Überlastung; Maximierung der Lebensdauer der Kondensatoren9.
- Mehrschichtige Sicherheit: Garantiert Sicherheit gegen Hochspannung, Phasenungleichgewicht und Übertemperaturbedingungen, wobei ein zuverlässiger Betrieb auch unter anspruchsvollsten Umgebungsbedingungen gewährleistet ist9.
- Smart Grid: Diese Produkte unterstützen verschiedene andere Protokolle der industriellen Automatisierung wie Modbus, CAN-Bus und andere für adaptives Energiemanagement und -monitoring910.
- Optimierung der Energieeffizienz: Eine Reduzierung der Netzoberschwingungen um bis zu 30 % maximiert die Effizienz der Leistungsfaktorkorrektur (PFC) und reduziert so die Betriebskosten und den CO2-Fußabdruck9.
- Modulare Anordnung: Für Systeme mit Kondensatorbänken bei 380 V, ermöglicht Plug-and-Play-Installationen mit einer 19-Zoll-Rackmontage10.
Funktionsprinzip des Thyristorschalters
Die Steuerung des Kondensator-Thyristorschalters verfügt über einen Nulldurchgangstrigger und importierte Chips, um die Thyristorspannung bei Null und den Strom bei Null zu regeln, wodurch der Eingangskondensator keinen Einschaltstrom erhält. Durch die integrierte Schutzschaltung verbessert dieser effektive Schalter außerdem die Antiharmonik-Eigenschaften. Die Temperaturregelungstechnologie stellt sicher, dass der Thyristor innerhalb der angegebenen Temperaturbereiche arbeitet. Überschreitet die Kühlkörpertemperatur aufgrund eines Komponentenausfalls oder aus anderen Gründen die zulässigen Grenzen, schaltet sich der Schalter automatisch ab und schützt so den Thyristor vor Schäden. Seine Komponenten sind so wenige und diskret wie möglich, da dies die Integration der meisten Schaltungsfunktionen in ICs ermöglicht, sodass das Schaltervolumen minimiert und die Kosten für das gesamte Gehäuse gesenkt werden. Das Design der Störstromschaltung verspricht eine verbesserte Immunität des Schalters gegenüber störungsbedingten Schäden, in diesem Fall einem Durchschlag des Thyristors durch Fehlauslösung. Durch den automatischen Ausgleich der Ladepotentiale der Kondensatoren wird das spezifische Problem des Phasenverlusts während des Schaltens überwunden. Eine elektronische Entladeschaltung wird verwendet, um die Entladung des Kondensators zu beschleunigen. 380-V-Stromsystem und 220-V-Stromsystem.

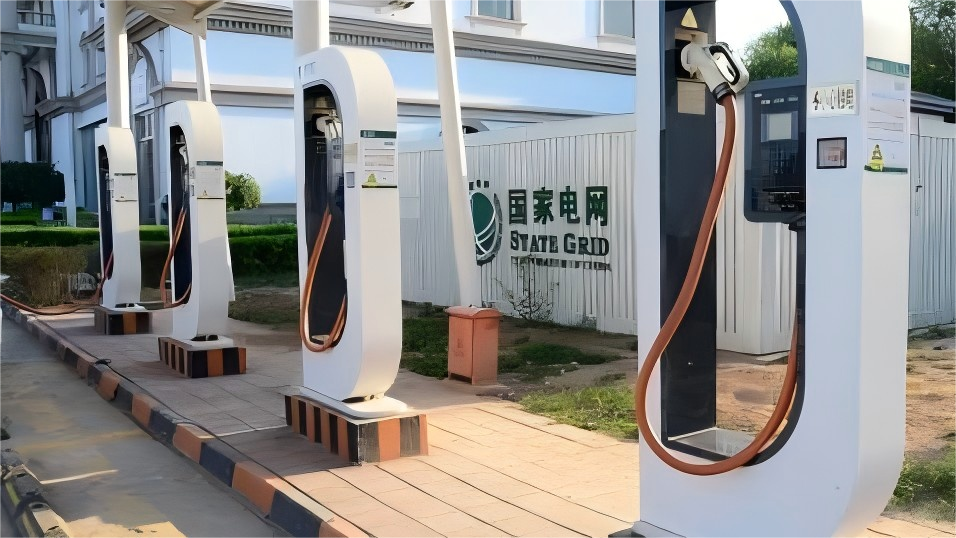

Anwendungen von Thyristorschaltern
Der BYKCS Thyristorschalter eignet sich ideal für intelligente Stromnetze, Systeme für erneuerbare Energien, Produktionsanlagen und Rechenzentren und zeichnet sich durch Anwendungen aus, die eine präzise Kondensatorschaltung erfordern, darunter:Automatische Leistungsfaktorkorrektur (PFC),Spannungsstabilisierung in Solar-/Windparks,Oberwellenfilterung für Industriemaschinen,Energiesparende Nachrüstungen für Heizungs-, Lüftungs- und Klimatechnik und Motorantriebe.

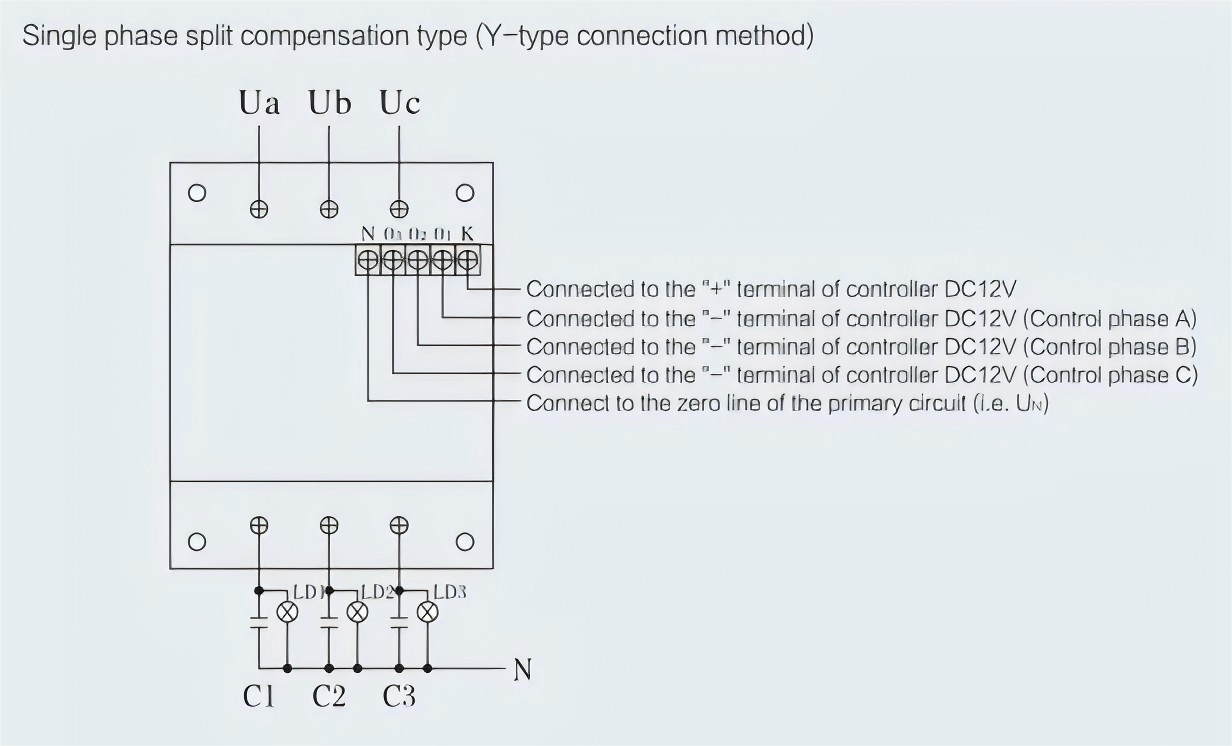

Verdrahtungsmethoden des BYKCS-Y-40kvar Thyristorschalters

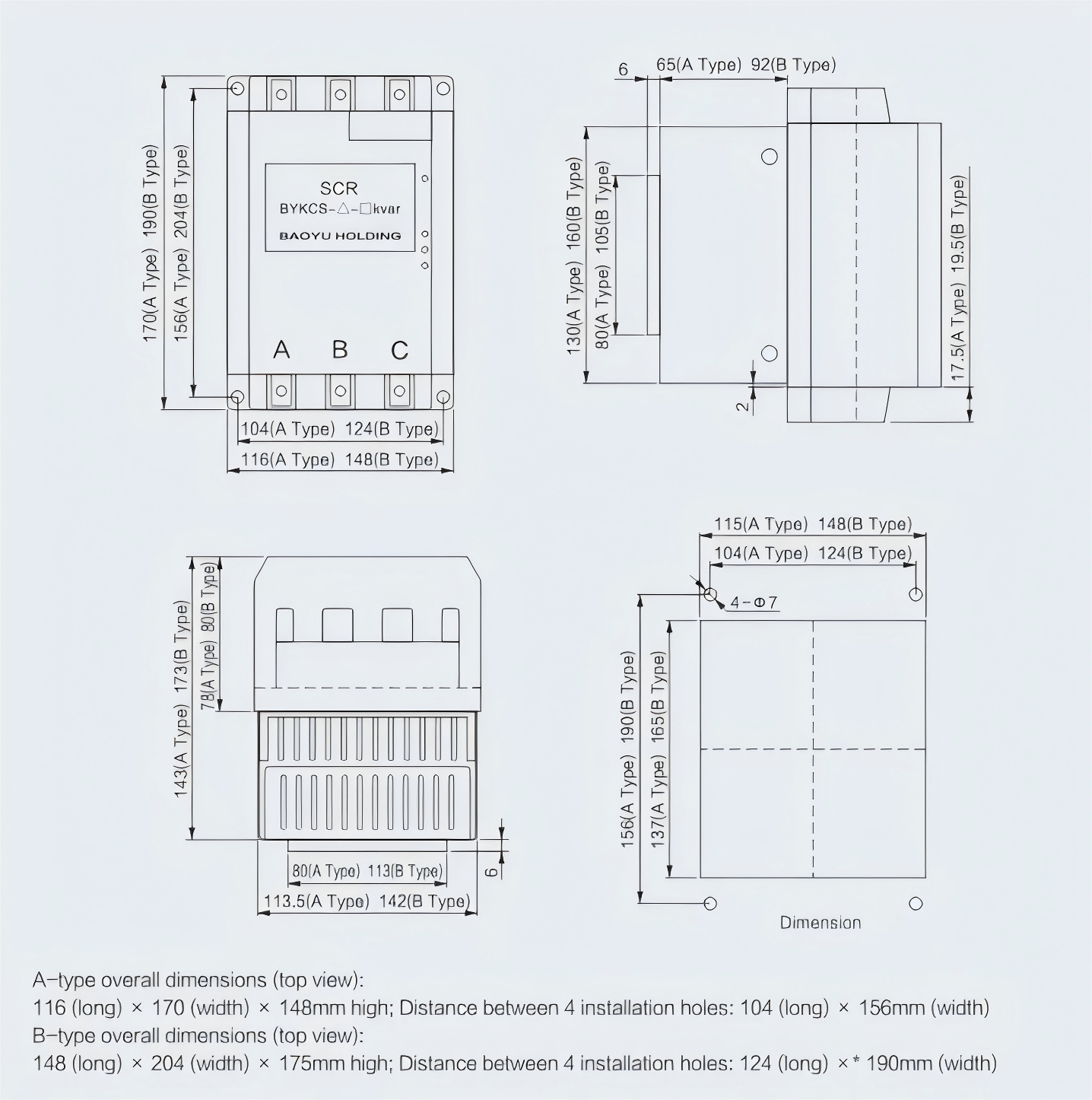

Informationen zur Produktgröße
Lagerwerkstatt
Produktionswerkstatt
Workshop-Video
Baoyu Holding Co., Ltd
Baoyu Holding Co., Ltd. (nachfolgend Baoyu Holding genannt) ist ein nationales Hightech-Unternehmen, das sich auf Forschung und Entwicklung, Herstellung, Vertrieb und Dienstleistungen zur Verbesserung der Stromqualität konzentriert. Zu den Kernprodukten gehören aktive Leistungsfilter, statische Blindleistungsgeneratoren, intelligente Kondensatoren und andere vollständig gesteuerte intelligente Produkte zur Verbesserung der Stromqualität. Das 2015 gegründete Unternehmen hat seinen Sitz in Yueqing City, Provinz Zhejiang, und verfügt über ein eingetragenes Kapital von 50 Millionen Yuan. Mit Unterstützung renommierter Institutionen wie der Shanghai Jiao Tong University und der Zhejiang University hat Baoyu Holding erheblich in den Aufbau eines modernen F&E-Zentrums und eines fortschrittlichen digitalen Testsystems investiert. Die Produkte sind mehrfach patentiert und belegen die technische Kompetenz, die das Unternehmen zu einem Branchenführer macht.
Baoyu Holding hat seine wertvollen Produkte und Dienstleistungen in über zehn Ländern und Regionen weltweit, darunter Europa, die USA, Südostasien und den Nahen Osten, vertrieben. Dies ist vor allem auf die herausragende Leistung seiner Angebote und maßgeschneiderten Lösungen zurückzuführen. Diese Produkte werden in stark nachgefragten Branchen wie der Energiewirtschaft, der Petrochemie, der Metallurgie, dem Schiffbau und der Erzeugung erneuerbarer Energien eingesetzt. Das Unternehmen war zudem an bedeutenden nationalen und internationalen Projekten beteiligt und seine operative Stabilität wurde weithin anerkannt.
- Intelligentes Produktionssystem
Die erste Komponente ist eine hochmoderne, vollautomatische Produktionslinie mit einem intelligenten digitalen Prüfgerät für eine umfassende Qualitätskontrolle aller Elemente vom Rohstoffeinsatz bis zum fertigen Produkt. Die Produktionsanlage hält sich strikt an ISO-Standards und nutzt modulares Design und flexible Fertigungstechnologien, um die Massenproduktion effektiv an individuelle Kundenwünsche anzupassen und so den vielfältigen Anforderungen der Kunden weltweit gerecht zu werden. - Professionelle Qualitätssicherung
Bevor jedes Produkt das Werk verlässt, durchläuft es mehr als 20 spezielle Tests, darunter Tests zur Oberschwingungsunterdrückung und eine Kalibrierung der Blindleistungskompensation, um die Einhaltung internationaler IEC-Normen und kundenspezifischer Parameteranforderungen zu gewährleisten. Die Werkstatt arbeitet mit einem 6S-Managementsystem, ergänzt durch ein Echtzeit-Datenüberwachungssystem, um sicherzustellen, dass bei jeder Produktionsaktivität während des gesamten Herstellungsprozesses keine Fehler auftreten. - Neues Lager- und Logistiksystem
Das Lager verfügt über eine kontrollierte Temperatur und Luftfeuchtigkeit und ist mit einem automatisierten Lagersystem ausgestattet, um den Verfall von elektronischen Bauteilen und Fertigprodukten während der Lagerung zu verhindern. Die Integration dieser Funktionen mit bestehenden strategischen Partnern, beispielsweise Kooperationen mit Logistikzentren in Nordchina, ermöglicht dem Unternehmen eine schnellere und effizientere Reaktion und Lieferung. Dies ermöglicht den direkten Containerversand von großen globalen Häfen und verkürzt die Lieferzyklen auf 15 bis 30 Tage, was die Effizienz der Kundenlieferkette deutlich steigert.
Technologische Innovationen und Kundenanforderungen bestimmen das anhaltende Engagement der Baoyu Holding, seinen globalen Partnern vertrauenswürdige, hochzuverlässige und wertschöpfende Lösungen für die Stromqualität zu bieten. Durch umfassende intelligente Steuerungen und internationale Qualitätssicherung stärkt das Unternehmen seine Wettbewerbsfähigkeit auf dem internationalen Markt und etabliert sich so als langfristiger strategischer Partner für seine treuen Kunden.
Geschäftslizenz
High-Tech-Unternehmenszertifikat
ISO-Managementsystem-Zertifizierung
Unternehmensauszeichnungen
Produktzertifizierungszertifikat
Produkttestbericht
Firmenpatentzertifikat
Bekannte Lebenspartner
Warum uns wählen?
- Die Lösungen zur Temperaturregelung und zum Wärmemanagement Dank ihres speziellen Designs sind sie sehr effizient: Der Lüfter mit variabler Geschwindigkeit ermöglicht einen Luftstrom von unten und nutzt so die Dynamik der Luftkonvektion optimal aus. Im Vergleich zur seitlichen Wärmeableitung kann die Effizienz um bis zu 30 Prozent gesteigert werden. Das Kühlsystem besteht aus einem Temperatursensor und einem intelligenten Controller, der die Lüftergeschwindigkeit in Echtzeit an die Temperatur anpasst. Das macht das System energieeffizient und umweltfreundlich und verlängert gleichzeitig die Lebensdauer der Komponenten.
- Technologien zur Wärmeableitung bei Wasserkühlungen: Isomere Typen ermöglichen die Verwendung eines wassergekühlten Kanalkühlkörpers oder einer ringförmigen Heizrohr-Wärmeleitplatte. Zirkulierende Flüssigkeit transportiert die Wärme effektiv; gute Anwendung für Hochleistungsgeräte.
- Hochpräziser Steuerchip: Diese Schaltung verfügt über eine fotoelektrische Isolations-Triggerschaltung, die auf einem stromsparenden Treiberchip arbeitet, der stabile Signale im Übertragungspfad bestätigt und so die Widerstandsfähigkeit gegen elektromagnetische Störungen um mehr als 50 % erhöht, was sie ideal für komplexe Arbeitsbedingungen macht.
- Intelligente Schutzfunktion: Es besteht aus einem Überspannungs-, Überstrom- und Phasenausfallschutzmodul, das von einem Controller mit einer Reaktionszeit von weniger als 20 ms unterstützt wird. Es schützt die Geräte vor Schäden, die durch einen Betrieb außerhalb der vorgesehenen Bedingungen entstehen können.
- Modulares Verdrahtungsdesign:Das Design ist mit einem Kabelanschluss mit Schutzabdeckung und standardisierten Kupferschienenverbindungen ausgestattet, die für minimalen Kabelsalat sorgen, die Wahrscheinlichkeit von Installationsfehlern verringern und gleichzeitig die Sicherheit der elektrischen Geräte verbessern.
- Diese Kühlkörper aus Aluminiumlegierung mit hoher Wärmeleitfähigkeit und ultraflacher Verpackungstechnologie:Es gewährleistet eine hervorragende Wärmeableitungsleistung und erleichtert gleichzeitig die nahtlose Integration in Geräte mit hoher Dichte.
- Geeignet für verschiedene Anwendungen:Durch das leichte Design ist es ideal für Smart Homes, industrielle Automatisierung und neue Energiewechselrichter; perfekt für Szenarien mit häufigen Bewegungen oder begrenztem Platz.
