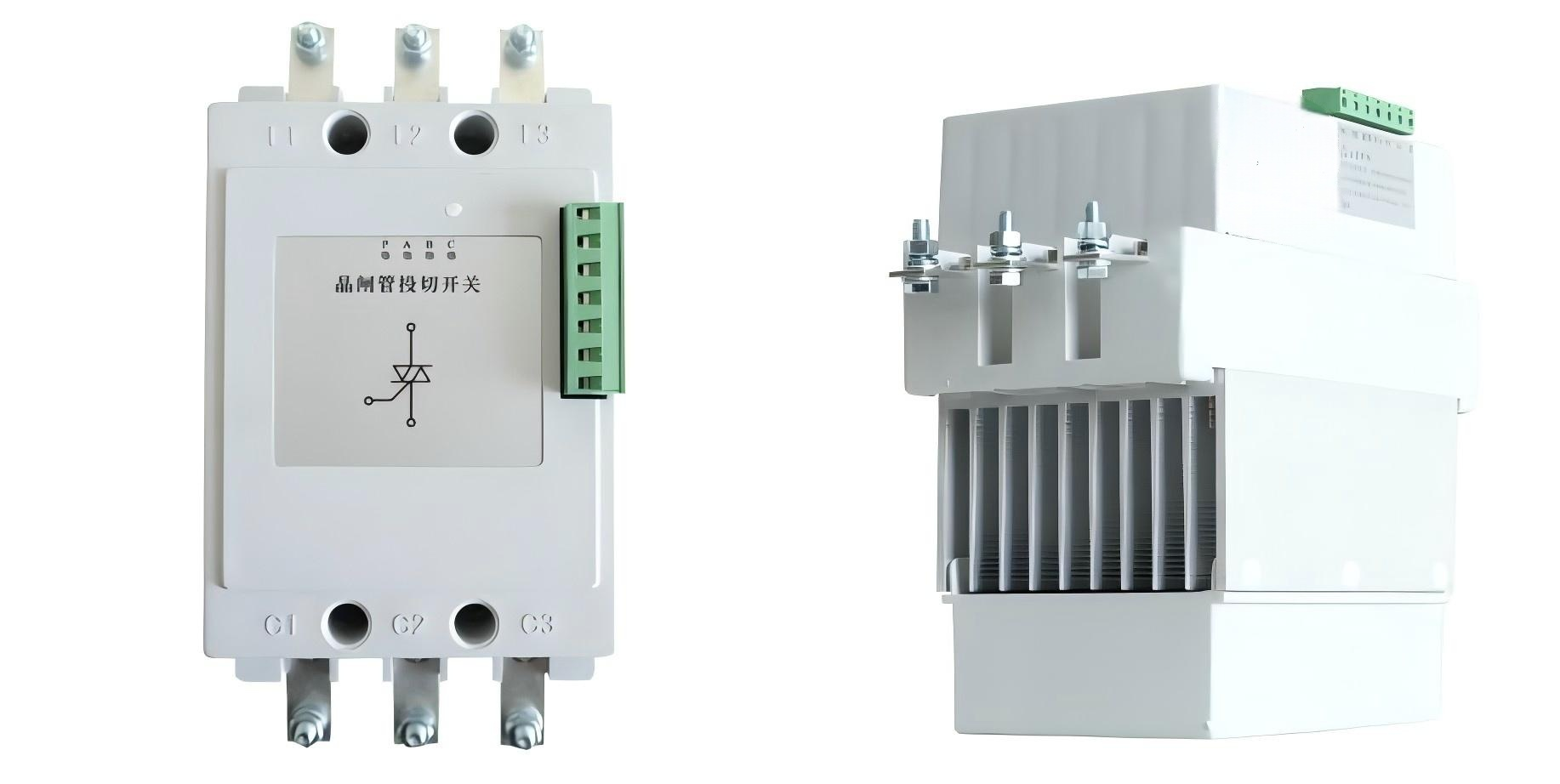

BYKCS Serie Thyristor Schalter Thyristoren Dynamische Thyristoren Schalter für Control Smart Kondensator

Modellbedeutung

Hauptspezifikation des Thyristorschalters der BYKCS-Serie

Einführungdes Thyristorschalters der BYKCS-Serie

Hauptvorteile des Thyristorschalters der BYKCS-Serie

1. Ultraschnelle dynamische Reaktion zur Erzielung einer genauen Blindleistungskompensation
Die BYKCS-Serie nutzt Halbleiter-Thyristortechnologie mit einer Schaltgeschwindigkeit von weniger als 20 ms – zehnmal schneller als elektromechanische Schütze. Dies ermöglicht eine Echtzeit-Blindleistungskompensation in Niederspannungsnetzen (380 V) und korrigiert den nacheilenden/voreilenden Leistungsfaktor dynamisch, bevor Spannungseinbrüche oder -spitzen den Betrieb stören. Die Einschaltstromunterdrückung durch Nulldurchgangsschaltung reduziert die harmonische Verzerrung (THDi

2. Hybrid-Verbunddesign: Berücksichtigung sowohl der Thyristorgeschwindigkeit als auch der Relaiszuverlässigkeit
Im Gegensatz zu empfindlichen GTO-Thyristoren oder einfachen ABB-Thyristor-Schaltmodulen verwendet BYKCS eine patentierte Verbundschalterarchitektur. Seine Siliziumkarbid-Thyristoren ermöglichen sofortiges Schalten (

3. Energieeffizienz und Verlustreduzierung des Dreiphasensystems
Dieses Thyristor-Schaltmodul wurde für die dreiphasige Leistungsoptimierung entwickelt und korrigiert Phasenungleichgewichte (±5 % Abweichung), indem es jede Phasenkondensatorbank unabhängig schaltet. Der Neutralleiterstrom wird um 90 % reduziert, was eine Überhitzung des Transformators verhindert und die Leitungsverluste um 8–15 % reduziert. Seine SiC-Halbleiterschicht minimiert Leitungsverluste (

4. Intelligenter Schutz zur Verbesserung der Stromqualität und Gerätesicherheit
Der Thyristor-Wechselstromschalter schützt Niederspannungsnetze aktiv durch mehrere Schutzebenen:

• Oberwellenunterdrückung: Nahezu perfektes Nullspannungsschalten (ZVS) begrenzt den Einschaltstrom auf weniger als das Dreifache des Nennstroms und filtert hochfrequentes Rauschen (2–150 kHz), was für PLC/VFD in Rechenzentren von entscheidender Bedeutung ist.
• Thermische Überwachung: Das SiC-Substrat hält einer Sperrschichttemperatur von 200 °C stand und wird bei Überhitzung (> 85 °C) automatisch umgangen, um ein Schmelzen zu verhindern.
• Netzstabilität: Reduziert Spannungseinbrüche/-spitzen um mehr als 70 % und Flicker um 60 % und übertrifft damit die Thyristorschaltermodule von ABB bei der Minderung von Unterbrechungen der Stromqualität, die durch intermittierende erneuerbare Energiequellen verursacht werden.

5. IoT-Diagnose und nahtlose Netzintegration
BYKCS Thyristor-Schaltmodule integrieren Modbus RTU/RS-485-Protokolle für die Echtzeitüberwachung über SCADA oder Netzqualitätsanalysatoren. Die Verfolgung von Parametern wie Schaltzyklen, Phasenströmen und Temperaturen ermöglicht eine vorausschauende Wartung und reduziert Ausfallzeiten um 50 %. Der 12-V-DC-Trigger vereinfacht die Verkabelung mit Kondensatorreglern von Drittanbietern (z. B. Siemens, Schneider), während die automatische Fehlerüberbrückung eine unterbrechungsfreie Blindleistungskompensation gewährleistet. Für Netzkraftwerke, die ihre bestehende Infrastruktur modernisieren, unterstützt dieser Verbundschalter Stern-Dreieck-Konfigurationen und passt sich durch API-gesteuerte Anpassungen an Lastschwankungen an.

6. Robuste Struktur, geeignet für raue Industrieumgebungen

Dieser Niederspannungs-Thyristor-Verbundschalter wird aus Materialien in Luft- und Raumfahrtqualität hergestellt und bietet Vorteile gegenüber der Konkurrenz:

• Korrosionsbeständig: Vergoldete Bourns®-Kontaktbürsten und vernickelte OFC-Leiterbahnen widerstehen dem Salz/der Feuchtigkeit an Küsten oder in Chemiewerken.
• Hitzebeständigkeit: Polyimid-Isolierung der Klasse B (bis 130 °C) verhindert einen dielektrischen Durchschlag bei Umgebungstemperaturen von 60 °C – ideal für Schaltanlagen mit vielen Stellplätzen.
• Vibrationsfestigkeit: 3D-gestapelte Leiterplatten mit stoßdämpfenden Halterungen können 5G-Vibrationen im Bergbau oder auf Baustellen mit Schwermaschinen standhalten.

Der Unterschied zwischen dem gemeinsamen Schalter und dem Thyristorschalter der BYKCS-Serie

1. Schaltmechanismus und Geschwindigkeit: Festkörperpräzision vs. mechanische Einschränkungen
Die BYKCS-Serie nutzt Siliziumkarbid-Thyristortechnologie und erreicht Schaltgeschwindigkeiten unter 20 ms – zehnmal schneller als elektromechanische Schütze. Die Echtzeit-Blindleistungskompensation wird durch dynamisches Zu- und Abschalten von Kondensatorbatterien innerhalb eines Wechselstromzyklus erreicht. Die Nulldurchgangsschaltung verhindert Lichtbogenbildung und Einschaltstromspitzen (weniger als das Dreifache des Nennwerts) und verhindert Spannungseinbrüche/-spitzen sowie harmonische Verzerrungen in Dreiphasensystemen (THDi Herkömmliche Schalter basieren auf physischen Kontakten, die anfällig für mechanisches Prellen (5–50 Millisekunden Verzögerung) sind. Dies führt beim Einschalten des Kondensators zu vorübergehenden Spannungsspitzen. Dies beschleunigt die Kontaktkorrosion, erzeugt hörbare Geräusche und verschlechtert die Stromqualität aufgrund häufiger Spannungsschwankungen.

2. Lebensdauer und Zuverlässigkeit: Millionen-Zyklen-Haltbarkeit und Verschleiß
Der BYKCS Verbundschalter kombiniert einen schnell schaltenden Thyristor (zur Transientensteuerung) mit einem magnetischen Verriegelungsrelais (für stationäre Leitung). Das Design erreicht über eine Million Schaltspiele, eine zehnmal längere Lebensdauer als ein elektromechanischer Schalter und nahezu keine Kontaktkorrosion. Der berührungslose Betrieb gewährleistet hohe Zuverlässigkeit in korrosiven/staubigen Umgebungen (z. B. Bergbau, Küstenanlagen).
Standardschütze verschleißen nach etwa 100.000 Zyklen aufgrund von Kontaktverschweißungen durch Lichtbögen. Bei Hochfrequenzanwendungen wie der Blindleistungskompensation können die Wartungskosten um 60 % steigen, da diese Anwendungen mehr als 500 Schaltzyklen pro Tag aufweisen.

3. Auswirkungen auf die Stromqualität: Oberwellenunterdrückung und Netzverschmutzung
BYKCS verbessert aktiv die Stromqualität durch:

Harmonische Minderung: Nahezu perfekte Nullspannungs-/Nullstromschaltung begrenzt den Einschaltstrom auf weniger als das Dreifache des Nennwerts und senkt THDi auf weniger als 4 %.

Phasenausgleich: Eine unabhängige Steuerung pro Phase korrigiert das Dreiphasenungleichgewicht (±5 % Abweichung), reduziert den Neutralleiterstrom um 90 % und verringert die Leitungsverluste um 8–15 %.
Elektromechanische Schalter verstärken Oberschwingungen durch zufälliges Umschalten der Phasen. Dadurch entstehen Spannungsspitzen (bis zum 2,5-fachen der Systemspannung) und hochfrequentes Rauschen. Dies kann empfindliche Geräte zur Leistungsqualität wie SPS und Frequenzumrichter beeinträchtigen.

4. Energieeffizienz und Wärmemanagement
BYKCS verwendet SiC-Halbleiterschichten, um Leitungsverluste (

5. Smart Grid-Integration und Diagnose
BYKCS unterstützt die Modbus/RS-485-Kommunikation und kann in Echtzeit über SCADA oder einen Netzqualitätsanalysator überwacht werden. Warnmeldungen zur vorausschauenden Wartung können Ausfallzeiten um 50 % reduzieren, während die automatische Bypass-Funktion eine unterbrechungsfreie Blindleistungskompensation bei Störungen gewährleistet.Herkömmlichen Schaltern fehlen Diagnosefunktionen und erfordern eine manuelle Fehlerbehebung. Unerwartete Ausfälle können dazu führen, dass Netzkraftwerke bis zu 10 Stunden lang abgeschaltet werden.

Verdrahtungsanweisungen für Thyristorschalter der BYKCS-Serie

Der Thyristorschalter der BYKCS-Serie verfügt über ein standardisiertes Industriedesign mit einer präzisen und effizienten Verdrahtungsmethode, um Sicherheit und Stabilität zu gewährleisten. Die Hauptstromanschlüsse (L1/L2/L3) sollten an die dreiphasige Stromversorgung (450 V AC) und den Neutralleiter (N) angeschlossen und über den Erdungsanschluss (PE) zuverlässig mit dem Erdungsnetz des Systems verbunden werden, um elektrische Störungen und Kriechstromrisiken zu vermeiden. Die Steuersignalschnittstelle (IN+/IN-) unterstützt analoge Signale von 0–10 V oder PWM-Impulseingänge. Es sollte über abgeschirmte Twisted-Pair-Kabel mit dem externen Controller verbunden werden und sichergestellt werden, dass die Opto-Isolationsschaltung die Gleichtaktspannung wirksam blockiert, um zu verhindern, dass Spannungsschwankungen das Steuerende beeinflussen. Beim Verdrahten der Triggerschaltung sollte das Treibersignalkabel mit dem Triggersignalanschluss (TRIG) verbunden werden und Phase und Amplitude der externen Triggerquelle sollten synchron angepasst werden, um die präzise Leitung des Thyristormoduls sicherzustellen. Für die Schutzschaltung müssen ein Überspannungsschutzmodul (OVP) und ein Überstromschutzsensor (OCP) extern angeschlossen werden, um den Leitungsstatus in Echtzeit zu überwachen und abnormale Ströme automatisch abzuschalten. Beim Installieren des Wärmeableitungsgeräts sollte Platz für die Wärmeableitung reserviert werden. Die Stromversorgung des Wärmeableitungslüfters sollte an einen unabhängigen Stromkreis (12/24 V DC) angeschlossen werden. Stellen Sie außerdem sicher, dass der Luftkanal mit dem Temperatursensor verbunden ist, um die Betriebstemperatur unter 85 °C zu halten. Nach Abschluss der Verdrahtung sollte die elektrische Isolationsleistung mit einem Isolationstester überprüft werden, um Geräteausfälle durch Verdrahtungsfehler zu vermeiden.

Produktbezogene Größeninformationen
