BYCM1E-125 Serie Elektronische Kompaktleistungsschalter 4 Phasen MCCB 400V 50Hz Benchmarking Schneider

Hauptspezifikation des elektronischen Kompaktleistungsschalters der Serie BYCM1E-125

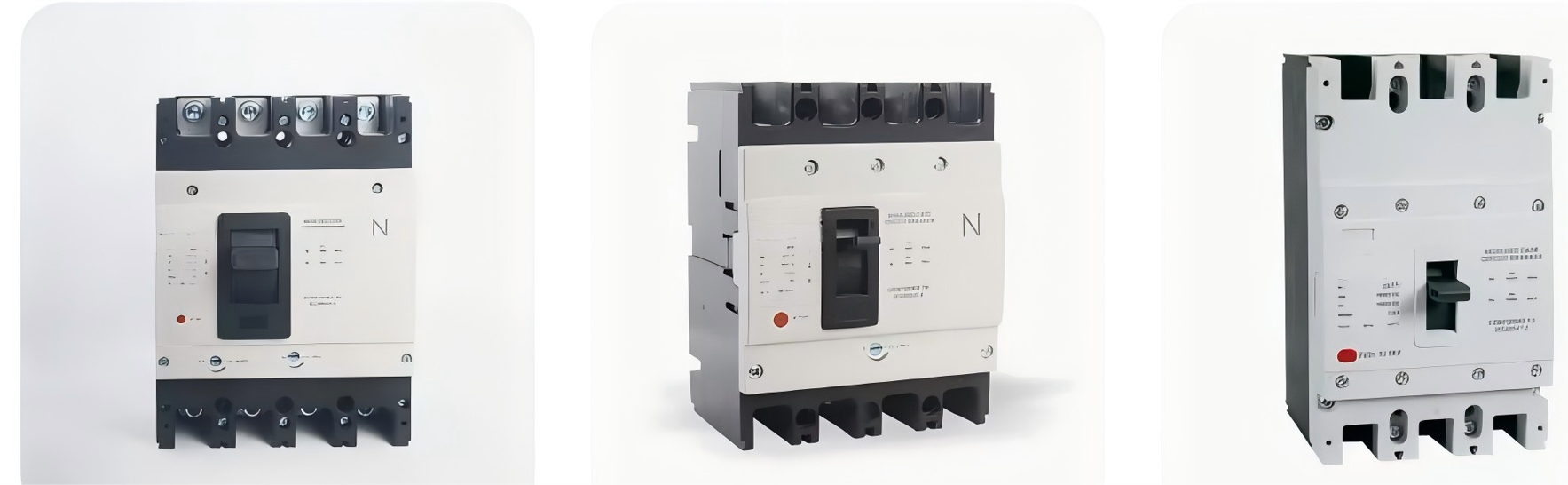

Übersicht über den elektronischen Kompaktleistungsschalter der Serie BYCM1E-125

Wir präsentieren den elektronischen Kompaktleistungsschalter der BYCM1E-Serie, einen hochmodernen 4-Phasen-Leistungsschalter von BaoYu Holdings Ltd., der hervorragenden Überstrom- und Kurzschlussschutz für industrielle und gewerbliche elektrische Systeme bietet. Dieser 400-V-, 50-Hz-Leistungsschalter wurde nach den Leistungsstandards von Schneider entwickelt und kombiniert fortschrittlichen LSIG-Schutz (Langzeit-, Kurzzeit-, Sofort- und Erdschlussschutz) mit Überspannungs- und Rückstromschutz und gewährleistet so höchste Sicherheit für elektrische Geräte und Niederspannungs-Verteilungsnetze.Wichtige Funktionen, darunter:

Robuste Schutzfunktionen

• LSIG-Funktionalität: Anpassbare Auslösekurven für Überlast-, Kurzschluss-, Erdschluss- und Phasenunsymmetrieschutz.
• Überspannungs- und Verpolungsschutz: Schützt empfindliche Geräte vor Spannungsspitzen und falscher Verdrahtung, wichtig für MCB in Beleuchtungskreisen und Wechselstromsystemen.
• Thermisch-magnetischer Auslösemechanismus: Gewährleistet eine schnelle Reaktion auf Überstrom- und Kurzschlussbedingungen und minimiert so Ausfallzeiten und Geräteschäden.

Vielseitige Konfiguration und Kompatibilität

• 4-poliges Design: Ideal zum Ausgleichen dreiphasiger Systeme und zur Verbesserung elektrischer Schaltanlagen und des Schutzes in komplexen Installationen.
• Integration des Siemens MCCB-Konfigurators: Optimieren Sie die Einrichtung durch Kompatibilität mit branchenüblichen Tools und gewährleisten Sie so eine nahtlose Integration in vorhandene Niederspannungs-Leistungsschaltersysteme.
• Kompakt und modular: Das platzsparende Design eignet sich für Bedienfelder, OEM-Maschinen und Blitzschutzanwendungen und bietet Flexibilität bei der vertikalen/horizontalen Montage.

Hochleistungsspezifikationen

• Nennstrom bis zu 400 A: Optimiert für MCCB-Elektrosysteme, die einen robusten Überstromschutzkreis AC erfordern.
• Kommunikationsbereit: Unterstützt Fernüberwachung und Automatisierung über optionale Schnittstellen und entspricht den Smart-Grid-Anforderungen.

Funktionsprinzip des elektronischen Kompaktleistungsschalters der Serie BYCM1E-125

Ein elektronischer Kompaktleistungsschalter (MCCB) ist eine Schutzeinrichtung, die Stromkreise bei anormalen Bedingungen wie Überlastung, Kurzschluss oder Erdschluss automatisch unterbricht. Seine Funktionsweise kombiniert mechanische Auslösemechanismen mit fortschrittlicher elektronischer Sensorik und Steuerung. Hier ist eine Übersicht über das Funktionsprinzip:

Strommessung:

• Stromwandler (CTs) oder Rogowski-Spulen: Diese Sensoren überwachen kontinuierlich den durch den Stromkreis fließenden Strom. Sie wandeln den gemessenen Strom zur Analyse in ein proportionales Niederspannungssignal um.

Signalverarbeitung:

• Die elektronische Steuereinheit (ECU), üblicherweise ein Mikroprozessor oder ein integrierter Schaltkreis, verarbeitet die Signale der Sensoren. Sie vergleicht die Echtzeit-Stromwerte mit vordefinierten Schwellenwerten für Überlast, Kurzschluss, Erdschluss oder andere konfigurierte Schutzfunktionen (z. B. Phasenungleichgewicht).

Fehlererkennung:

• Überlastschutz: Wenn der Strom einen voreingestellten Schwellenwert für längere Zeit überschreitet (Simulation thermischer Effekte), löst die ECU ein Auslösesignal aus.
• Kurzschlussschutz: Bei plötzlichen, extremen Stromstößen (z. B. Kurzschlüssen) erkennt die ECU den schnellen Anstieg und löst eine sofortige Abschaltung aus, um Schäden zu verhindern.
• Erdschluss-/Reststromerkennung: Einige elektronische MCCBs überwachen auch Leckströme zur Erde und lösen aus, wenn ein unsicheres Ungleichgewicht erkannt wird.

Auslösemechanismus:

• Wenn ein Fehler erkannt wird, sendet die ECU ein Signal an eine elektromechanische Auslöseeinheit (z. B. einen Magneten oder einen motorisierten Mechanismus). Dadurch wird die Verriegelung der Kontakte gelöst, wodurch diese sich schnell öffnen und den Stromkreis isolieren.

Einstellbarkeit und Kommunikation:

• Im Gegensatz zu herkömmlichen thermomagnetischen Leistungsschaltern können Benutzer bei elektronischen MCCBs die Auslöseeinstellungen (z. B. Stromschwellenwerte, Zeitverzögerungen) über digitale Schnittstellen oder Drehregler anpassen. Fortgeschrittene Modelle können Kommunikationsmodule (z. B. Modbus, Ethernet) zur Fernüberwachung und -steuerung enthalten.

Informationen zur Produktgröße
