BY92-SVG/50kvar-0.4/4L-N-Serie Hochwertige Stromverteilung Statische Var-Generator-Stromverteilung SVG

Modell Bedeutung

Hauptspezifikation des statischen VAR-Generators der Serie BY92-SVG/50kvar-0,4/4L-N

Einführung des statischen VAR-Generators der Serie BY92-SVG/50kvar-0,4/4L-N

Der statische Blindleistungsgenerator (SVG) der Serie BY92-SVG/50kvar-0.4/4L-N von BaoYu Holdings Ltd. ist eine innovative Lösung zur Optimierung von Stromverteilungssystemen und zur Verbesserung der Stromqualität in Drehstromnetzen. Dieses fortschrittliche Niederspannungsprodukt behebt Blindleistungskompensation, Oberschwingungsprobleme und Spannungsinstabilität dynamisch durch ultraschnelle IGBT-Technologie (Reaktionszeit

Technische Exzellenz und adaptive Leistung，Das auf Präzision ausgelegte BY92-SVG nutzt die statische Blindleistungskompensation (SVC), um den Leistungsfaktor in elektrischen Systemen auf nahezu 100 % (bis zu 0,99) zu optimieren und so Energieverschwendung und Betriebskosten zu reduzieren. Sein modulares Design ermöglicht die nahtlose Integration in grundlegende Stromversorgungssysteme und bietet Spannungsstabilität bei ungleichmäßiger Last und transienten Bedingungen. Die hochfrequenten, PWM-gesteuerten IGBT-Module des SVG eliminieren Resonanzrisiken, während die Kompatibilität mit Wechselstrom und Smart-Grid-Technologien zukunftssichere Skalierbarkeit gewährleistet. Ob in Produktionsanlagen, Rechenzentren oder Solar-/Windparks – es verbessert die Stromqualität durch die Steuerung von Blindlasten, die Stabilisierung des Dreiphasennetzes und die Ermöglichung effizienter Netzübergänge.

Zuverlässige Lösungen für globale Anwendungen，Als Eckpfeiler moderner SVG in der Elektrotechnik zeichnet sich der BY92-SVG durch Szenarien aus, die Blindleistungsmanagement und Oberschwingungsminderung erfordern. Er schützt elektrische Geräte vor Spannungseinbrüchen, Spannungsspitzen und durch Oberschwingungen verursachten Schäden, verlängert die Lebensdauer der Anlagen und gewährleistet die Einhaltung von Standards für die Stromqualität. Dank seiner robusten Kompensationseinrichtungen und Spannungsstützungsfunktionen ermöglicht dieser Generator für Energiestabilität Industrien, nachhaltige Energiewenden zu erreichen, Leitungsverluste um bis zu 30 % zu reduzieren und eine stabile Spannung in Verteilnetzen aufrechtzuerhalten. Steigern Sie die Zuverlässigkeit und Effizienz Ihres Netzes mit dem SVG von BaoYu – der ultimativen Wahl für Innovationen im Bereich statischer Blindleistungsgeneratoren (SVG) und die Optimierung des Stromnetzes.

Hauptfunktionen des statischen VAR-Generators der Serie BY92-SVG/50kvar-0.4/4L-N

• Durch die Echtzeit-Blindleistungskompensation werden die Kondensator-/Induktorströme dynamisch angepasst, um den Leistungsfaktor über 0,95 zu halten und so Bußgelder für den Energieversorger und Übertragungsverluste zu minimieren.

• Die mehrstufige Technologie zur Oberwellenunterdrückung kann bis zur 50. Harmonischen nichtlinearer Lasten wie Wechselrichter eliminieren und stellt so sicher, dass THD den IEEE-519-Standards entspricht.

• Die dreiphasige Unsymmetriekorrektur verteilt die Blindleistung zwischen den Phasen neu, um Spannungsasymmetrien zu beseitigen und eine Überlastung des Neutralleiters zu verhindern.

• Die Sub-Cycle-Reaktion (
• Eine umfassende Analyse der Stromqualität überwacht Spannungseinbrüche/-anstiege, Flimmern und Ungleichgewichtsraten und erstellt Prüfberichte gemäß den IEC-Standards.

• Das modulare und skalierbare Design unterstützt den Parallelbetrieb von Anwendungen mit großer Kapazität wie Stahlwerken, Ladestationen für Elektrofahrzeuge und Solarkraftwerken.

• Durch EMI-Filterung mit niedriger Impedanz können hochfrequente Störungen in sensiblen Umgebungen wie Krankenhäusern und Rechenzentren unterdrückt werden.

• Der adaptive DSP-Steuerungsalgorithmus optimiert die Blindleistungsverteilung entsprechend den Echtzeit-Netzbedingungen, um maximale Energieeffizienz zu erreichen.

Funktionsprinzip des statischen VAR-Generators der Serie BY92-SVG/50kvar-0,4/4L-N

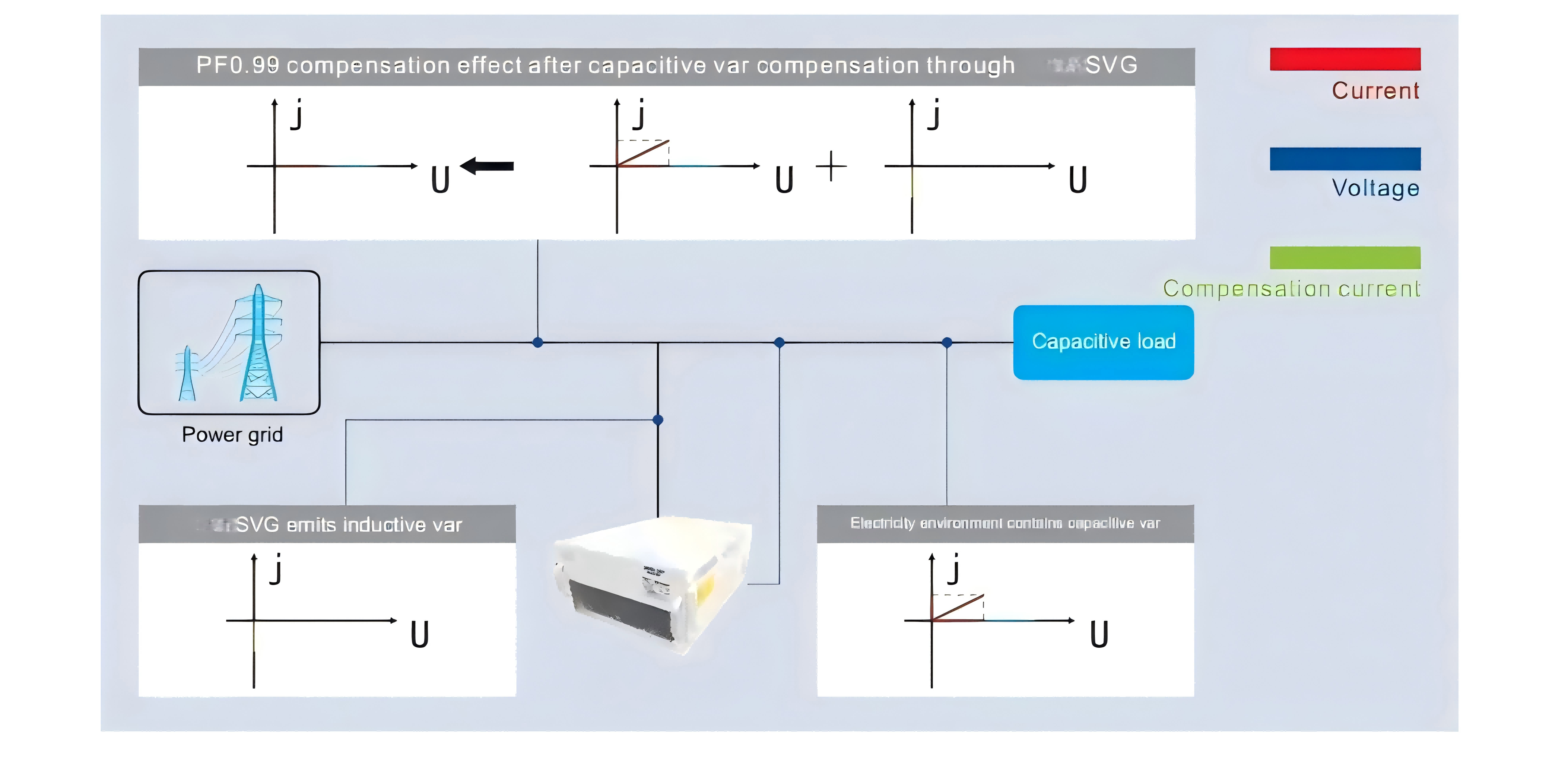

Dynamische Blindleistungskompensation und Leistungsfaktoroptimierung
BY92-SVG nutzt fortschrittliche IGBT-basierte Spannungsquellen-Umrichtertechnologie (VSC), um Blindleistung dynamisch in das Netz einzuspeisen oder aufzunehmen und so eine Leistungsfaktorkorrektur (PFC) in Echtzeit zu gewährleisten. Durch die kontinuierliche Überwachung der Netzparameter mit Hochgeschwindigkeitssensoren erkennt das System Phasenungleichgewichte und Blindleistungsengpässe und erzeugt sofort Gegenstrom, um den nacheilenden/voreilenden Leistungsfaktor auszugleichen. Dieser Blindleistungskompensationsmechanismus stabilisiert Spannungsschwankungen, reduziert Übertragungsverluste und hält einen Leistungsfaktor nahe 1 (bis zu 0,99) in industriellen Lasten aufrecht. Der integrierte DSP-Steuerungsalgorithmus optimiert die Schaltfrequenz mittels PWM-Modulation und ermöglicht so eine nahtlose Anpassung an schnell wechselnde Lasten (z. B. Motoren, CNC-Werkzeugmaschinen). Im Gegensatz zu herkömmlichen Kondensatorbänken eliminiert dieser statische Blindleistungsgenerator das Risiko von Resonanzen und erreicht eine Reaktionszeit von unter 10 ms, was zu hervorragender Netzstabilität und Energieeffizienz führt.

Aktive Oberwellenunterdrückung und Minderung von Netzverzerrungen
Das BY92-SVG nutzt eine mehrstufige H-Brücken-Topologie und eine FFT-basierte Oberwellenanalyse, um harmonische Verzerrungen bis zur 50. Ordnung zu identifizieren, die durch nichtlineare Lasten wie Wechselrichter und LED-Treiber verursacht werden. Durch die Einspeisung gegenphasiger Oberwellenströme wird der Gesamtklirrfaktor (THD) aktiv kompensiert und gleichzeitig die Blindleistung umverteilt, um Dreiphasenungleichgewichte auszugleichen. Dieser duale Effekt beseitigt Spannungsasymmetrien, verhindert eine Überlastung des Neutralleiters und erfüllt die Oberwellengrenzwerte der IEEE-519. Der adaptive Filteralgorithmus des Systems unterdrückt zudem hochfrequente EMI/RFI-Störungen und eignet sich daher ideal für sensible Umgebungen wie Rechenzentren und medizinische Einrichtungen. In Produktionsanlagen kann es beispielsweise die Überhitzung von Motoren durch eine Reduzierung des Gesamtklirrfaktors auf unter 5 % reduzieren, wodurch die Lebensdauer der Geräte verlängert und Ausfallzeiten minimiert werden.

Intelligente Überwachung der Stromqualität und adaptive Steuerung
BY92-SVG integriert ein cloudbasiertes Netzqualitätsmanagementsystem und Echtzeit-Datenerfassungsfunktionen zur Erfassung von über 20 Parametern, darunter Spannungseinbrüche/-überhöhungen, Flicker und Unwuchtrate. Algorithmen für maschinelles Lernen korrelieren Lastmuster mit Netzstörungen und ermöglichen so vorausschauende Wartung und automatische Anpassungen, um eine Verschlechterung der Netzqualität zu verhindern. Bei kurzzeitigen Überlastungen priorisiert das System die Blindleistungszuweisung an kritische Stromkreise, um einen unterbrechungsfreien Betrieb zu gewährleisten. Benutzer können über HMI oder SCADA auf Dashboards zugreifen, um wichtige Leistungsindikatoren (KPIs) wie Energieeinsparungen (15–30 % weniger Verluste) und die Effizienz der Oberschwingungsunterdrückung (> 95 %) zu visualisieren. Der modulare Aufbau unterstützt die Skalierbarkeit für große Anwendungen wie Solarparks oder Ladestationen für Elektrofahrzeuge, während Berichtsfunktionen gemäß der Norm IEC 61000-4-30 regulatorische Audits vereinfachen. Dieser proaktive Ansatz wandelt Rohdaten des Netzes in umsetzbare Erkenntnisse im Einklang mit globalen Initiativen zur Smart-Grid-Optimierung um.

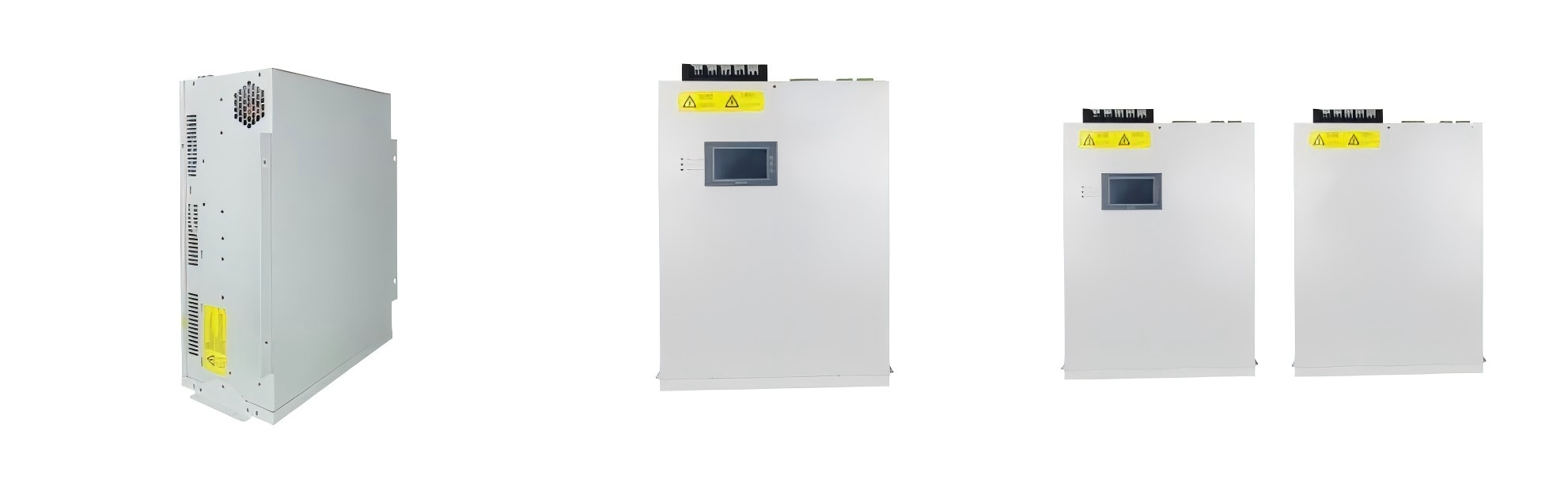

Größedes statischen VAR-Generators der Serie BY92-SVG/50kvar-0,4/4L-N
