BY92-SVG/30kvar-0.4/4L-N-Serie Dynamischer SVG Statischer Blindleistungsgenerator MV&HV-Schaltanlage Blindleistungskompensationsschrank Preis Statischer Var-Generator

Modell Bedeutung

Hauptspezifikation des statischen VAR-Generators der Serie BY92-SVG/30kvar-0,4/4L-N

Einführung des statischen VAR-Generators der Serie BY92-SVG/30kvar-0,4/4L-N

Der statische Blindleistungsgenerator (SVG) der Serie BY92-SVG/30kvar-0.4/4L-N von Baoyu Holdings ist eine innovative Lösung zur Optimierung der Stromverteilung und Verbesserung der Stromqualität in Drehstromsystemen. Dieser fortschrittliche statische Blindleistungsgenerator kompensiert dynamisch Blindleistung, reduziert Spannungsverluste und stabilisiert Wechselspannungsschwankungen. So wird ein reibungsloser Betrieb in industriellen, gewerblichen und privaten Drehstromnetzen gewährleistet. Integriert in einen Oberschwingungsfilterreaktor behebt er harmonische Verzerrungen, Dreiphasenungleichgewichte und Überspannungen in Stromsystemen, während sein Kompensationsreaktor Blindlasten neutralisiert, um den Leistungsfaktor zu verbessern und Leistungsabfälle zu reduzieren. Kompatibel mit Niederspannungsprodukten sowie Mittel- und Hochspannungsschaltanlagen bietet er robuste Blindleistungsunterstützung für Energieeffizienz in Fabriken und Netzzuverlässigkeit.

Die vielseitige BY92-SVG-Serie kombiniert Echtzeit-Stromqualitätsanalyse mit schneller statischer Blindleistungskompensation (SVC) und passt sich so an unterschiedliche Szenarien wie die Integration erneuerbarer Energien und anspruchsvolle Industrielasten an. Ihr modularer Aufbau unterstützt skalierbare globale Stromverteilungsprojekte und bietet Energieeffizienzlösungen, die Betriebskosten und CO2-Emissionen minimieren. Durch die Stabilisierung der Spannung in Drehstromnetzen und die Vermeidung von Wechselstromanomalien schützt sie empfindliche Geräte, verlängert deren Lebensdauer und gewährleistet die Einhaltung internationaler Standards.Als Eckpfeiler der Stromqualitätsversorgung zeichnet sich die SVG-Technologie von Baoyu durch Blindleistungskompensation in Stromsystemen aus und liefert zuverlässige Blindleistungsquellen für Solarparks, intelligente Stromnetze und städtische Infrastruktur. Von der Minderung von Problemen mit der Stromqualität von Generatoren bis hin zur Optimierung der Dreiphasenstromstabilität in Wohngebäuden ermöglicht sie Unternehmen, die Spannung zu stabilisieren, Ausfallzeiten zu reduzieren und Nachhaltigkeitsziele zu erreichen. Vertrauen Sie auf die innovativen Kompensationsgeräte von Baoyu, um Ihr Netz in ein robustes und effizientes Modell moderner Stromverteilung zu verwandeln.

Hauptfunktionen des statischen VAR-Generators der Serie BY92-SVG/30kvar-0.4/4L-N

• Durch die dynamische Blindleistungskompensation in Echtzeit werden die Kondensator-/Induktorströme angepasst, um den Leistungsfaktor über 0,95 zu halten und so Netzverluste und Leistungseinbußen zu minimieren.

• Die Technologie zur aktiven Oberwellenminderung neutralisiert bis zur 50. Harmonischen von nichtlinearen Lasten (z. B. VFD, LED-Treiber) und gewährleistet so eine THD-Reduzierung gemäß den IEEE-519-Standards.

• Die dreiphasige Unsymmetriekorrektur verteilt die Blindleistung neu, um Spannungsasymmetrien zu beseitigen und eine Überlastung des Neutralleiters in unsymmetrischen Netzen zu verhindern.

• Die Sub-Cycle-Reaktion (
• Eine umfassende Überwachung der Stromqualität analysiert Spannungseinbrüche/-anstiege, Flicker und Ungleichgewichtsraten und erstellt Prüfberichte gemäß IEC 61000-4-30.

• Das modulare und skalierbare Design unterstützt den parallelen Einsatz von Anwendungen mit großer Kapazität, beispielsweise in Stahlwerken, Solarkraftwerken und Ladestationen für Elektrofahrzeuge.

• Energiesparender Betrieb Durch Leistungsfaktorkorrektur nahe 1 und optimierte Blindleistungsverteilung können Übertragungsverluste um bis zu 30 % reduziert werden.

• Die hohe Kompatibilität mit Mittel-/Hochspannungsschaltanlagen gewährleistet eine nahtlose Integration in industrielle Stromnetze für eine zuverlässige Blindleistungskompensation und Oberwellenunterdrückung.

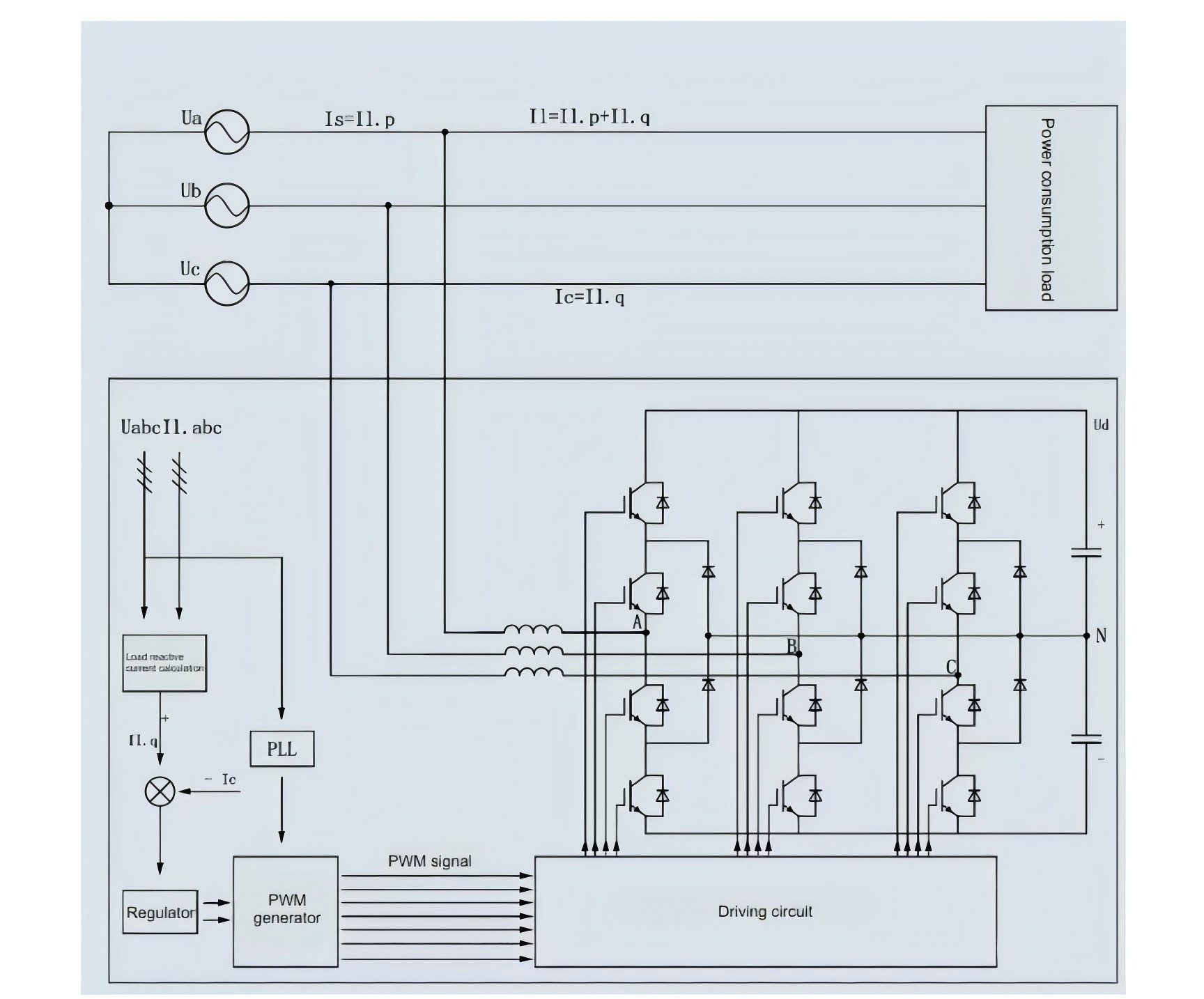

Funktionsprinzip des statischen VAR-Generators der Serie BY92-SVG/30kvar-0,4/4L-N

Dynamische Blindleistungskompensation und Leistungsfaktorkorrektur
BY92-SVG nutzt fortschrittliche IGBT-basierte Spannungsquellen-Umrichtertechnologie (VSC), um Blindleistung dynamisch in das Netz einzuspeisen oder aufzunehmen und so eine Leistungsfaktorkorrektur (PFC) in Echtzeit zu gewährleisten. Durch Hochgeschwindigkeitssensoren, die kontinuierlich Netzparameter wie Spannung, Strom und Phasenwinkel überwachen, erkennt das System unzureichende oder übermäßige Blindleistung und erzeugt sofort einen Reaktionsstrom, um den nacheilenden/voreilenden Leistungsfaktor auszugleichen. Dieser Blindleistungskompensationsmechanismus stabilisiert Spannungsschwankungen, reduziert Übertragungsverluste um bis zu 30 % und hält einen Leistungsfaktor nahe 1 (≥0,95) bei industriellen und gewerblichen Lasten aufrecht. Dieser statische Blindleistungsgenerator nutzt PWM-Modulation und adaptive DSP-Steuerungsalgorithmen, um eine Reaktionszeit von unter 10 ms zu erreichen und übertrifft damit herkömmliche Kondensatorbatterien in Szenarien mit schnellen Lastwechseln (z. B. Kräne, Aufzüge). Er ist mit Mittel- und Hochspannungsschaltanlagen kompatibel und gewährleistet so eine nahtlose Integration in komplexe Stromnetze bei gleichzeitiger Eliminierung des Resonanzrisikos.

Aktive Oberwellenunterdrückung und Minderung von Spannungsungleichgewichten
Das BY92-SVG nutzt eine mehrstufige H-Brücken-Topologie und eine FFT-basierte Oberschwingungsanalysetechnologie, um harmonische Verzerrungen bis zur 50. Ordnung zu identifizieren und zu eliminieren, die durch nichtlineare Lasten wie Wechselrichter, USV-Systeme und LED-Arrays verursacht werden. Durch die Einspeisung gegenphasiger Oberschwingungsströme kann es die gesamte harmonische Verzerrung (THD) aktiv eliminieren, um den IEEE-519-Standard zu erfüllen und so die durch Oberschwingungen verursachte Überhitzung der Geräte und Ausfallzeiten zu reduzieren. Gleichzeitig verteilt sein Algorithmus zur dreiphasigen Unsymmetriekorrektur die Blindleistung zwischen den Phasen neu, löst Spannungsasymmetrieprobleme und verhindert eine Überlastung des Neutralleiters in unsymmetrischen Stromnetzen. Beispielsweise kann das System in einer Produktionsanlage mit ungleichmäßig verteilten mechanischen Lasten die Spannungspegel innerhalb von ±1 % des Nennwerts stabilisieren. Der integrierte EMI/RFI-Filter unterdrückt zusätzlich hochfrequentes Rauschen und eignet sich daher für sensible Umgebungen wie Labore und Rechenzentren. Dieser duale Ansatz verbessert die Netzzuverlässigkeit und verlängert die Lebensdauer der angeschlossenen Geräte.

Intelligentes Stromqualitätsmanagement und skalierbare Steuerung
BY92-SVG integriert ein cloudbasiertes Netzqualitätsmanagementsystem, das kontinuierlich mehr als 20 Parameter überwacht, darunter Spannungseinbrüche/-überhöhungen, Flickerstärke und Unsymmetrierate, und Prüfberichte gemäß IEC 61000-4-30 erstellt. Algorithmen für maschinelles Lernen analysieren historische Lastmuster und prognostizieren Netzstörungen. Dies ermöglicht proaktive Anpassungen, wie beispielsweise die Priorisierung der Blindleistungsverteilung bei vorübergehenden Überlastungen. Bei Anwendungen im Bereich erneuerbarer Energien wie Solarparks kann das System Blindleistungsdefizite an bewölkten Tagen oder bei schwachem Wind ausgleichen, um die Einhaltung der Netzvorschriften (z. B. FERC 827) zu gewährleisten. Der modulare Aufbau ermöglicht den parallelen Einsatz von Hochleistungsanlagen wie Ladestationen für Elektrofahrzeuge oder Stahlwerke bei gleichbleibender Energieeffizienz. Über die HMI- oder SCADA-Schnittstelle können Nutzer auf Echtzeit-Dashboards zugreifen, um wichtige Leistungsindikatoren (KPIs) wie die Effizienz der Oberschwingungsunterdrückung (>95 %) und Energieeinsparungen zu verfolgen. Dieses adaptive Steuerungsframework ist auf Initiativen zur Smart-Grid-Optimierung abgestimmt und wandelt Rohdaten in umsetzbare Erkenntnisse für eine nachhaltige Verbesserung der Stromqualität um.

Abmessungen des statischen VAR-Generators der Serie BY92-SVG/30kvar-0,4/4L-N
