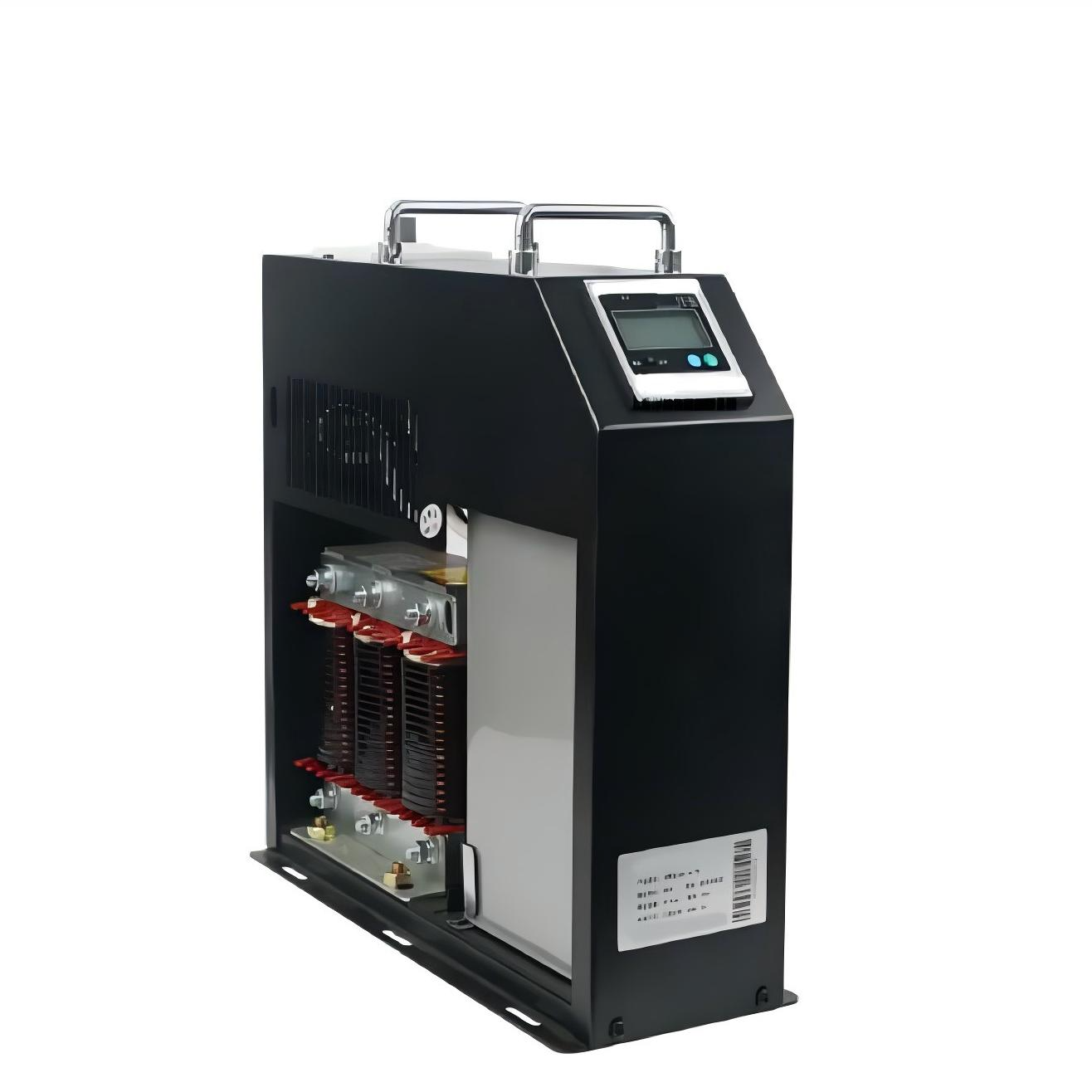

Hochintegrierter dreiphasiger intelligenter Niederspannungskondensator der BY89S-450-Serie. Intelligenter Kondensator der 3-Phasen-Serie im Stromversorgungssystem

Technische Daten von Kondensatoren

Regeln für die Benennung von Kondensatoren

Produkteinführung zum intelligenten Kondensator

Der intelligente Niederspannungskondensator übernimmt das komplette Energiemanagement und sein hochintegriertes Design verbessert Leistung und Zuverlässigkeit. Dieser intelligente Kondensator integriert die neueste Blindleistungskompensationstechnologie mit einem Kapazitätsbereich von 450 V 80 kvar und ist somit perfekt für die Blindleistungskompensationsfunktion geeignet. Der intelligente Kondensator optimiert den Leistungsfaktor und reduziert Leistungsverluste für den Anwender.

• Die Temperaturarbeitsbedingungen decken einen weiten Bereich ab: Die Betriebsbedingungen dieses Kondensators können Oberflächentemperaturen von -25 °C bis +55 °C standhalten, wodurch er verschiedenen Umgebungsbedingungen standhält und sich auch für eine Vielzahl von Industrieumgebungen eignet.
• Gute Materialien und Konstruktion: Dieser Kondensator wird aus hochwertigen Materialien und in einer oberflächenmontierten Verpackungskonstruktion hergestellt, um eine hervorragende Leistung und Zuverlässigkeit bei anspruchsvollen industriellen Anwendungen zu gewährleisten.
• Maßgeschneidert und zuverlässig: Da es sich um ein hochgradig anpassbares Produkt handelt, kann unser Kondensator so gestaltet werden, dass er den Benutzerspezifikationen (z. B. Spannung und Kapazität) entspricht, was somit eine zuverlässige Leistung und Effizienz in Energieverwaltungslösungen gewährleistet.

Der intelligente Kondensator verbessert die Effizienz des Stromversorgungssystems und bietet dem Benutzer gleichzeitig eine Vielzahl flexibler Auswahlmöglichkeiten, die an unterschiedliche industrielle Anforderungen angepasst sind.

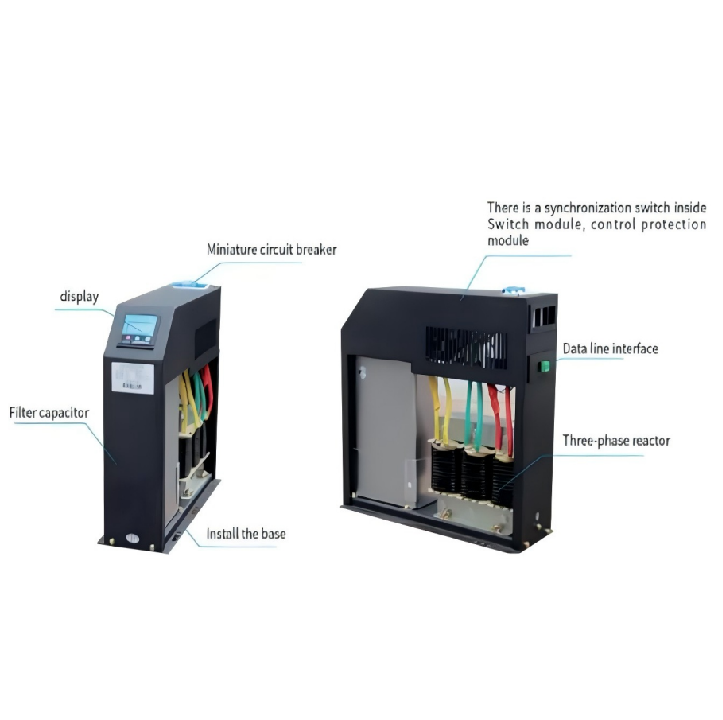

Funktionsprinzip und Strukturdiagramm von Kondensatoren

Der intelligente Kondensator (Capacitor Can) speichert Kondensatorenergie durch sein internes metallisiertes Filmdielektrikum und kompensiert so dynamisch Blindleistung in Wechselstromsystemen. Verursachen induktive Lasten eine Phasenverschiebung im Strom, gibt der Kondensator gespeicherte Energie frei, um den nacheilenden Strom auszugleichen. Dadurch wird der Leistungsfaktor der Netzeinspeisung nahe eins gebracht und Leitungsverluste reduziert. Integriert in Frequenzvariatorsysteme überwacht der eingebettete Mikroprozessor die Netzfrequenz und die harmonische Verzerrung in Echtzeit und schaltet Kondensatorbänke intelligent um, um Spannungsschwankungen zu stabilisieren und hochfrequente Störungen durch Wechselrichter zu unterdrücken. Dies gewährleistet eine effiziente und saubere Energierückspeisung ins Netz und verbessert die Gesamtsystemstabilität und -effizienz.

Der Unterschied zwischen dreiphasiger Shuntkompensation und dreiphasiger Serienkompensation von Kondensatoren

Bei der Split-Kompensation eines Dreiphasensystems werden Kondensatoren unabhängig voneinander in jeder Phase installiert, um die Blindleistung jeder Phase zu kompensieren. Diese Methode ist äußerst flexibel und kann anschließend an die tatsächlichen Lastbedingungen jeder Phase angepasst werden. Dadurch wird die Dreiphasenlast effektiv ausgeglichen und die Auswirkungen einer Phasenunwucht verringert. Darüber hinaus ermöglicht die dreiphasige Split-Kompensation, dass die Kondensatoren in jeder Phase normal funktionieren, wenn ein Kondensator in einer Phase ausfällt, wodurch die Systemstabilität erhalten bleibt. Diese Kompensationsmethode eignet sich besonders für Situationen mit stark ausgeprägter Lastunwucht oder wenn eine sehr präzise Steuerung der Blindleistung in jeder Phase erforderlich ist.

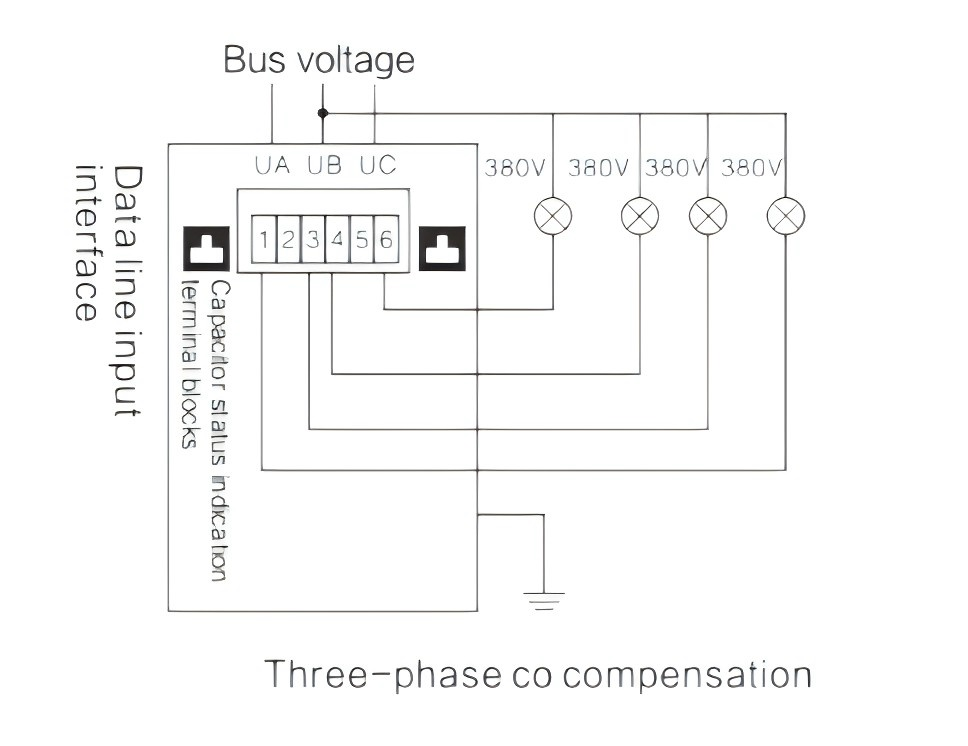

Dreiphasen-Kokompensation bedeutet, dass ein oder mehrere Kondensatoren in einem Dreiphasensystem verwendet werden, um die Blindleistung aller Phasen gemeinsam zu kompensieren. Dies ermöglicht eine relativ einfache Konstruktion und Installation, da weniger Kondensatoren benötigt werden und in den meisten Fällen auch geringere Geräte- und Installationskosten anfallen. Dies ist auf Situationen anwendbar, in denen die Lasten relativ ausgeglichen sind. Bei unausgeglichenen Lasten ist die Dreiphasen-Kokompensation jedoch möglicherweise nicht in jeder Phase wirksam bei der Kompensation der Blindleistung, wodurch die Leistungsfaktoren einiger Phasen niedrig werden. Außerdem kann ein Kondensatorausfall bei der Kokompensation die Reaktanzkompensation des gesamten Systems beeinträchtigen. Daher eignen sich Umgebungen für die Dreiphasen-Kokompensation, in denen die Anforderungen an die Blindleistungskompensation nicht zu hoch sind. Die folgende Abbildung zeigt die Klemmenanordnung für die Dreiphasen-Gemeinschaftskompensation.

Informationen zur Kondensatorgröße
