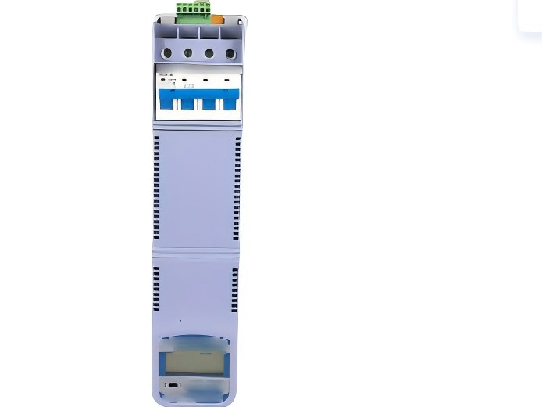

BY89S/450-20+20 Serie Niederspannung Selbstheilungskraft Intelligenter Kondensator 450V
Kondensatorspezifikationen
| Projekt | Parameter | |
| Typ | BY89S/450-20+20 | |
| Kompensationsmethode | Dreiphasige Co-Kompensation | |
| Kapazität jeder Kondensatorgruppe (Gesamtkapazität) (kvar) | 20-20 | |
| Standardarbeitsbedingungen | Arbeitsumgebungstemperatur | -25℃~+55℃ |
| Betrieb Relative Feuchtigkeit | 20 % ~ 90 % bei 40 °C | |
| Arbeitseinstellung | ≤2000m | |
| Stromversorgung | Stromspannung | AC250V |
| Spannungsschwankungen | ±20 % | |
| Arbeitshäufigkeit | 50 ± 1,5 Hz | |
| Die Verschwendung von Macht | ≤3 VA | |
| Messpräzision | Spannung und Strom | 0,5 % |
| Leistung | 1,0 % | |
| Energiefaktor | ±0,01 | |
| Temperatur | ±1℃ | |
| Schutzintervall | Sperrzeit | 5 bis 60 Sekunden |
| Kondensator-Schneidzeit | 1 Sekunden | |
| Blindleistungskompensation | Maximale Anzahl verbundener Geräte | 31 Einheiten mit Controller |
| 12 Einheiten ohne Controller | ||
| Elektrischer Sicherheitsschutz | Isolationswiderstand des Hauptstromkreises | Prüfspannung 2500 V (1 Min.) |
| Kontinuität der Schutzschaltung | Alle Erdungskomponenten müssen eine sichere elektrische Verbindung mit der Erdungsschraube haben | |
| Sicherheitsschutzmaßnahmen | Das Gehäuse des Geräts, alle unter Spannung stehenden Metallkomponenten und die Metallbasis elektrischer Elemente, die geerdet werden müssen, sollten zuverlässig elektrisch mit der Erdungsschraube verbunden sein | |
| Schutzanzeige | IP30 | |
| Abtast- und Steuerkreisschutz | Der Stromkreis für die integrierte Abtaststeuerung im Gerät verwendet dedizierte Verdrahtungskomponenten mit einer zuverlässigen Erdungsverbindung an einem Ende | |
Modellbenennungsregeln
Was ist ein intelligenter Kondensator?
In modernen Stromversorgungssystemen führt der umfangreiche Einsatz von Leistungselektronik und industriellen Motoranlagen zu schwerwiegenden Blindleistungs- und Oberschwingungsproblemen im Stromnetz. Intelligente Kondensatoren mit Vorteilen wie intelligenter Vernetzung, Mensch-Maschine-Interaktion, intelligenter Messung und Steuerung sowie umfassenden Schutzfunktionen werden zunehmend in Stromversorgungssystemen von Unternehmen eingesetzt. Im Folgenden finden Sie eine kurze Analyse intelligenter Kondensatoren.
- Funktionsprinzip intelligenter Kondensatoren
Intelligente Kondensatoren erfassen die Strom- und Spannungssignale des dreiphasigen Niederspannungsbusses, berechnen den entsprechenden Leistungsfaktor, die Kondensatorschaltkapazität und die Schaltkombinationsregeln und realisieren die Funktionen der Niederspannungskompensation und Oberwellenfilterung. Intelligente Kondensatoren können mehrere Einheiten über die RS485-Kommunikationsschnittstelle zu einem intelligenten Blindleistungskompensationssystem verbinden, ohne dass ein externer Controller erforderlich ist. - Klassifizierung intelligenter Kondensatoren
Aufgrund der unterschiedlichen verwendeten Schaltmodule können intelligente Kondensatoren auf dem Markt in verschiedene Typen unterteilt werden. Ein Typ ist der intelligente Kondensator, der einen zusammengesetzten Schalter als Schaltmodul verwendet; der andere ist der, der ein magnetisches Verriegelungsrelais als Schaltmodul verwendet. Bei intelligenten Kondensatoren können die Anschlussmethoden je nach Niederspannungsblindleistung und Oberschwingungslastbedingungen in verschiedenen Szenarien in vier Typen unterteilt werden: dreiphasige Blindleistungssimultankompensation, dreiphasige Blindleistungstrennkompensation, dreiphasige harmonische Simultankompensation und dreiphasige harmonische Trennkompensation. Der intelligente Kondensator der Serie BY89/450 verwendet einen zusammengesetzten Schalter als Schaltmodul und die Methode der dreiphasigen Blindleistungssimultankompensation. Der zusammengesetzte Schalter besteht aus einem Thyristorschalter und einem magnetischen Verriegelungsschalter, die parallel geschaltet sind. Er hat die Vorteile des Nulldurchgangsschaltens von Thyristoren während der Ein- und Ausschaltmomente und des Nullverbrauchs von magnetischen Verriegelungsschaltern während der Normalleitung. Es löst vollständig die Probleme von hohem Einschaltstrom, leichtem Kontaktschweißen von Schützen, hohem Energieverbrauch, hoher Wärmeentwicklung und Oberwellenerzeugung von berührungslosen Thyristorschaltern. Es gewährleistet Nulldurchgangsschaltung, keinen Einschaltstrom, kein Kontaktschweißen, niedrigen Energieverbrauch, keine Wärmeentwicklung und keine Oberwellenverschmutzung. Es ermöglicht ein sanftes Schalten der Kondensatorbank, verlängert die Lebensdauer und verbessert die Stromqualität. Gleichzeitig verfügt das Schalterdesign über Funktionen wie Phasenausfallschutz, Unterspannungsschutz, Leerlaufschutz und Selbstdiagnose-Fehlerschutz.
Intelligenter Kondensator Dreiphasen-Kokompensation
Sowohl die dreiphasige Simultankompensation als auch die dreiphasige Einzelkompensation sind gängige Methoden in Stromversorgungssystemen, um den Leistungsfaktor der Blindleistungskompensation zu verbessern. Obwohl beide zur Blindleistungskompensation eingesetzt werden, gibt es in der praktischen Anwendung gewisse Unterschiede. Nur durch die sinnvolle Auswahl und Verwendung von Kondensatoren kann der Leistungsfaktor wirklich verbessert und die Effizienz des Stromversorgungssystems gesteigert werden.
- Bei der dreiphasigen Simultankompensation werden kapazitive Lasten an den gemeinsamen Knoten des Dreiphasenstromsystems angeschlossen, um den Blindleistungsbedarf des gesamten Systems gemeinsam zu kompensieren. Bei der dreiphasigen Einzelkompensation werden kapazitive Lasten jeweils an jede Phase des Dreiphasenstromsystems angeschlossen, um den Blindleistungsbedarf jeder Phase individuell zu kompensieren.
- Das Hauptziel der gleichzeitigen Kompensation besteht darin, den Leistungsfaktor des gesamten Systems nahe an den Idealwert zu bringen und dadurch den Leistungsfaktor des Systems zu verbessern. Das Hauptziel der separaten Kompensation besteht darin, den Leistungsfaktor jeder Phase zu korrigieren, um sicherzustellen, dass der Leistungsfaktor jeder Phase wieder auf den Idealwert gebracht wird.
- Die Kapazität von Simultankompensationskondensatoren ist in der Regel relativ groß, um die Anforderungen der Leistungsfaktorkorrektur des gesamten Systems zu erfüllen. Die Steuerung erfolgt in der Regel durch automatisches Schalten basierend auf den Systemanforderungen oder manuelles Schalten basierend auf voreingestellten Kondensatorkombinationen. Simultankompensationskondensatoren werden üblicherweise auf der Lastseite des Stromnetzes installiert und können auch parallel zur Last installiert werden. Nachfolgend sehen Sie den Schaltplan für die dreiphasige Simultankompensation.
Anschlussplan der Schaltkontrollleuchte und Funktionen der RS485 Kontrollleuchte
Größentabelle für intelligente Kondensatoren
| Art | IN | W1 | L1 | L | H |
| BY89S/450-20+20 | 80 mm | 50 mm | 20 mm | 365 mm | 290 mm |
Demontagediagramm des intelligenten Kondensators

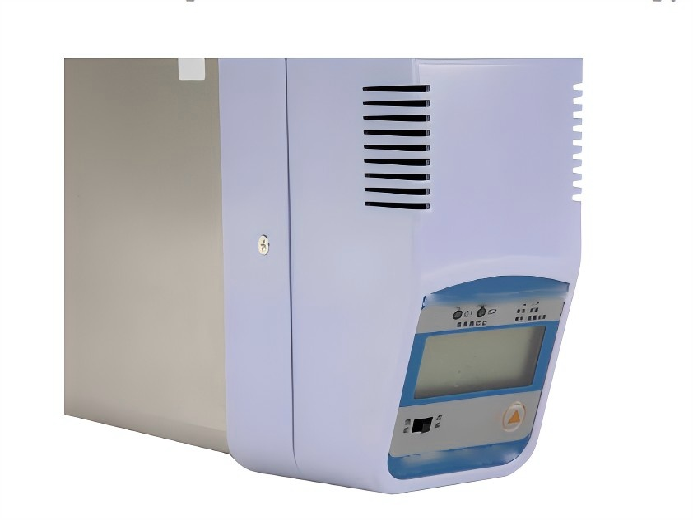

Digitaler Bildschirm – Echtzeitüberwachung und -diagnose. Ein in Instant Data Access integrierter digitaler LCD-Bildschirm zeigt aktuelle wichtige Parameter an: Spannung, Stromstärke, Leistungsfaktor und harmonische Verzerrung (THDi) und ermöglicht so eine schnelle Leistungsbewertung. Fehlermeldungen – Warnt den Bediener optisch und akustisch vor Fehlern wie Überspannung, Überhitzung oder Kondensatorausfall und trägt so zu weniger Ausfallzeiten bei. Benutzerfreundliche Oberfläche mit einfacher Navigation für Konfiguration und Fehlerbehebung der Geräte durch jeden Benutzer unabhängig von seinen technischen Fähigkeiten.

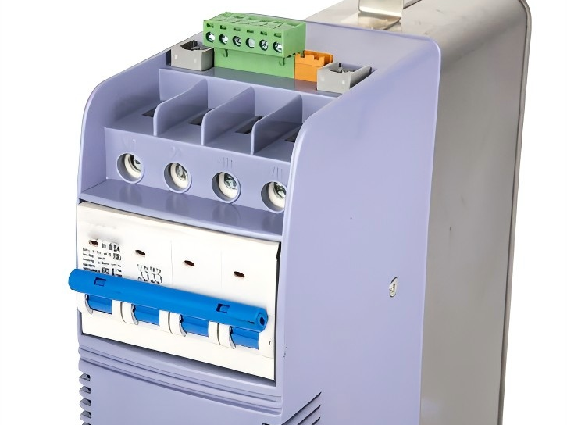

Leistungsstarke Klemmenblöcke – Zuverlässige Konnektivität. Diese korrosionsbeständigen Klemmen aus Kupfer-Aluminium-Legierung bieten sichere Verbindungen und gewährleisten selbst bei hoher Strombelastung einen niedrigen Kontaktwiderstand und eine gute Wärmeableitung. Plug-and-Play-Installation: Schraub- oder Federklemmen ermöglichen eine schnelle, werkzeuglose Installation, die die Installationszeit um 50 % verkürzt. Breite Kompatibilität – Kabel von 4 mm² bis 35 mm² sind möglich und eignen sich für alle industriellen und erneuerbaren Energieanlagen.
Flammhemmendes Kunststoffgehäuse – Absolut sicher und feuerbeständig: Das Gehäuse verlöscht innerhalb von 10 Sekunden selbst und verhindert so Brandgefahr bei Störungen oder extremen Temperaturen. Umweltverträglichkeit: UV-, chemikalien- und feuchtigkeitsbeständig; geeignet für hochaggressive Umgebungen wie Ölraffinerien, Attraktionen an der Küste und Solarparks im Freien. Leicht und kompakt: Da es 40 % leichter als Standard-Metallgehäuse ist, ist es einfach zu handhaben und zu installieren und bietet Schutz vor Stößen.
Anwendungsszenarien
Industrielle Stromnetzausrüstung
Ladesäulen Städtischer Infrastrukturbau

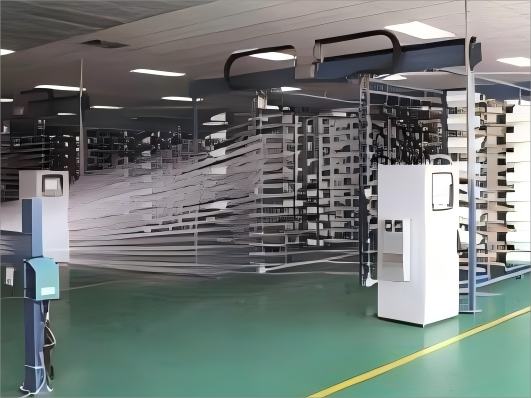

Lagerwerkstatt
Bei Baoyu Holding Technology Co., Ltd. wurde in der Produktlagerwerkstatt ein fortschrittliches automatisiertes Lagersystem mit Temperatur- und Feuchtigkeitskontrolle implementiert. Diese Kombination ermöglicht dreidimensionale Regale, die eine hochdichte und sichere Lagerung von Produkteinheiten ermöglichen und so die Lagerkapazität um 200 % steigern. Darüber hinaus ist die Werkstatt mit speziellen Prüfgeräten, integrierten Brandmeldeanlagen sowie Staub- und Antistatik-Maßnahmen ausgestattet, die Oxidation und Produktverluste verhindern. Um die Parameterkonsistenz zu gewährleisten, werden monatlich Proben entnommen.
Produktionswerkstatt
Die Hauptproduktionsstätte für Baoyus Produkte ist auf Präzisionsproduktion in einer kontrollierten Reinraumumgebung mit einer Kombination aus konstantem Kunst- und Tageslicht spezialisiert. Diese Einrichtung fördert eine optimale Arbeitsatmosphäre in allen Bereichen der Anlage. Jeder Arbeitsbereich ist sorgfältig konzipiert, um einen reibungslosen und effizienten Produktionsablauf zu gewährleisten. Fachlich geschulte Techniker stehen jederzeit bereit, um unerwartete Herausforderungen im Herstellungsprozess schnell zu bewältigen. Durch die strikte Einhaltung etablierter Protokolle und die Gewährleistung einer umfassenden Zusammenarbeit aller Funktionen erreicht die Anlage eine höhere Durchsatzrate bei gleichzeitiger Einhaltung strenger Qualitätsstandards. Automatisierte Montagelinien sind mit prozessbegleitenden Qualitätskontrollsystemen ausgestattet, die die Maß- und elektrische Konformität jeder produzierten Charge überprüfen. Die Einhaltung von ISO-Normen gewährleistet die Konformität mit globalen Industriestandards. Mit einer nahezu Null-Fehlerquote in der Werkstatt garantiert die Anlage eine lange Produktlebensdauer und maßgeschneiderte Lösungen, die durch den strategischen Einsatz fortschrittlicher Automatisierung und Datenanalyse den Kundenanforderungen entsprechen. Dieses Engagement für operative Exzellenz hat die Anlage weltweit zu einem bevorzugten Partner für kritische Stromversorgungslösungen gemacht.
