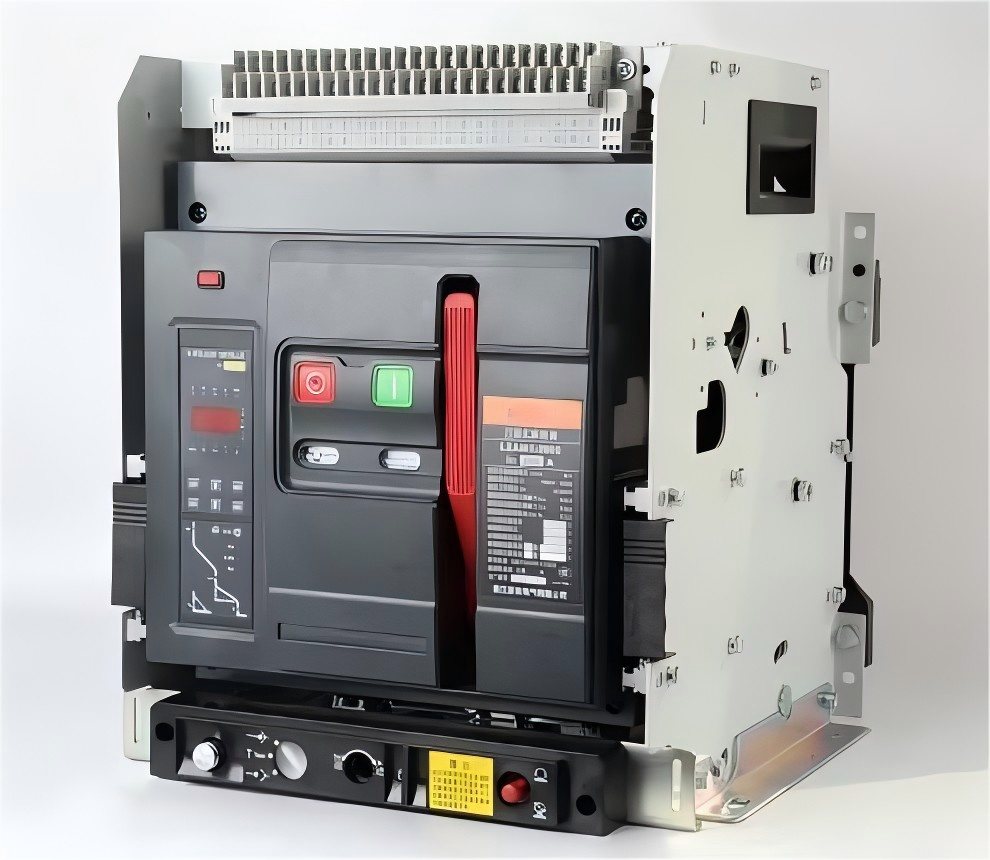

Intelligenter Universal-Leistungsschalter der BYCW1-Serie, Niederspannung, 660 V
Kurze Einführung in den Universal-Leistungsschalter BYCW1
Der intelligente Universal-Leistungsschalter der BY-Serie eignet sich für Verteilungsnetze mit einer Wechselstromfrequenz von 50 Hz, einer Nennspannung von bis zu 660 V (690 V) und einem Nennstrom von 630 A bis 6300 A. Er dient der Verteilung elektrischer Energie und dem Schutz von Schaltkreisen und Stromversorgungsgeräten vor Gefahren durch Überlastung, Unterspannung, Kurzschlüsse, einphasige Erdung und andere Fehler. Der Leistungsschalter verfügt über intelligente Schutzfunktionen, die selektiven und präzisen Schutz bieten, der die Zuverlässigkeit der Stromversorgung verbessert und unnötige Stromausfälle verhindert. Er ist außerdem mit einer offenen Kommunikationsschnittstelle ausgestattet, die Fernsteuerung, Überwachung und Diagnose unterstützt (sogenannte „vier Fernfunktionen“), um den tatsächlichen Anforderungen von Kontrollzentren und Automatisierungssystemen gerecht zu werden. Der Leistungsschalter weist eine Stoßspannungsfestigkeit von 8000 V in einer Höhe von 2000 Metern auf (angepasst an die Norm für unterschiedliche Höhen, mit einem Maximum von 12000 V). Der Leistungsschalter ohne intelligente Steuerung und Sensor kann als Isolator verwendet werden. Der Leistungsschalter entspricht den Normen GB/T14048.2 „Niederspannungs-Schaltanlagen und -Steueranlagen – Niederspannungsstromkreise“.
Produktbezogene technische Parameter
| Modell | Universal-Leistungsschalter BYCW1 |
| Herkunftsort | Zhejiang, China |
| Markenname | CNBYG |
| Anwendung | Stromverteilungsschutz und Motorschutz |
| Arbeitsstrom | 630A~6300A |
| Nennfrequenz (Hz) | 50 Hz |
| Mechanische Lebensdauer | 12500 Mal |
| Elektrisches Leben | 2500 Mal |
| Installationsmethode | Schubladenstil |
| Nennisolationsspannung | 660 V |
| Qualität | Isoliermaterial und Metallteile |

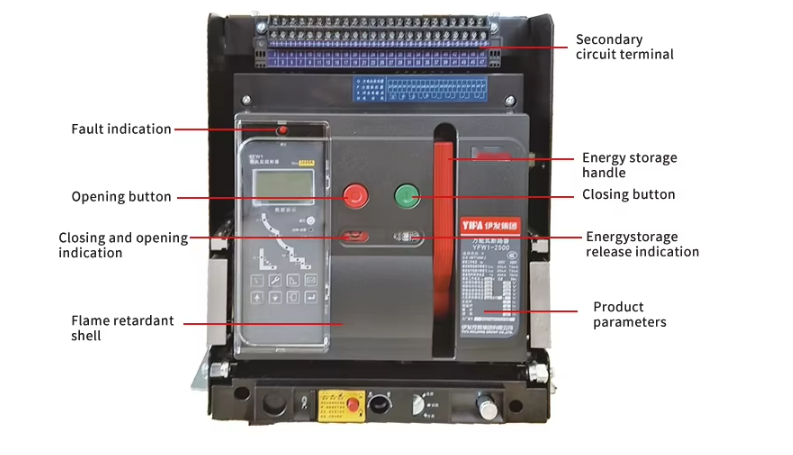

Produktmerkmale des Universal-Leistungsschalters der BYCW1-Serie
Die BYCW1-Serie ist ein intelligenter Universal-Leistungsschalter für industrielle und gewerbliche Stromverteilungssysteme. Er arbeitet mit einer Nennspannung von 660 V AC (50/60 Hz) und bietet erweiterte Schutz- und Überwachungsfunktionen. Zu den wichtigsten Funktionen gehören:
Intelligenter Schutz: Ausgestattet mit einer mikroprozessorbasierten Auslöseeinheit zur präzisen Erkennung von Fehlern wie Kurzschluss, Überlast, Unterspannung und einphasiger Erdung1.
Selektive Koordination: Gewährleistet eine selektive Auslösung, um Ausfallzeiten zu minimieren und die Zuverlässigkeit der Stromversorgung zu verbessern, indem nur der fehlerhafte Abschnitt isoliert wird1.
Kommunikationsmöglichkeiten: Unterstützt Fernüberwachung und -steuerung über integrierte Kommunikationsschnittstellen (z. B. Modbus, RS485) und ermöglicht so die Integration in Smart-Grid-Systeme.
Hohes Ausschaltvermögen: Geeignet für anspruchsvolle Anwendungen mit einem Abschaltvermögen von bis zu 100 kA, das einen robusten Schutz vor schweren elektrischen Fehlern gewährleistet.
Compliance-Standards: Erfüllt GB/T14048.2GB/T 14048.2 „Niederspannungs-Schaltanlagen und -Steuergeräte. Leistungsschalter“ und IEC 60947 „Niederspannungs-Schaltanlagen und -Steuergeräte – Leistungsschalter“ und andere Normen. sowie andere internationale Zertifizierungen, die Sicherheit und Interoperabilität auf globalen Märkten garantieren.
Verdrahtungsmethode des Universal-Leistungsschalters BYCW1
1) Der Signalausgang des Controllers wird über die Klemmen 12–18, 20 und 21 gesteuert, die das externe Relais u aktivieren, um Ausgangskontakt-Aktionssignale bereitzustellen.
2) Der RS485/232-Konverter, das DP-Modul und der Stromwandler (Eingangsspannungswerte müssen angegeben werden) werden vom Hersteller bereitgestellt. Der Stromwandler kann zusammen mit dem Relaissockel in die Standardschiene eingesetzt werden. Der Benutzer ist für die Installation an einer geeigneten Stelle innerhalb der Schaltanlage verantwortlich.
3) Das Relaismodell ist HH62P, AC/DC 24 V, vom Benutzer bereitzustellen.
4)Der Hauptstationsrechner ist vom Anwender bereitzustellen.
5) Die Klemmen 13-15 geben Signale für die Fernsteuerung von Auslösung, Schließung und Energiespeicherung aus. Zu diesem Zeitpunkt werden die Auslösesignale der Klemmen 14 und 15 nicht mehr ausgegeben. Die Schließerkontakte der entsprechenden Relais sind parallel zu den für die aktive Steuerung verwendeten Tasten geschaltet, um die Fernsteuerung zu ermöglichen. Ist keine Fernsteuerung erforderlich, können die Klemmen 14 und 15 in Reihe mit den Schließerkontakten der Relais J14 und J15 zu zwei Relais für die Fernsteuerung geschaltet werden. Bitte geben Sie bei der Bestellung an, ob die Fernsteuerungsfunktion benötigt wird. Der Hersteller legt die entsprechenden Funktionen der Klemmen 14 und 15 basierend darauf fest. Die Ausgänge der Klemme 21 können das Relais J21 für den Backup-Schutz ansteuern.
6) Die Bedingungen für die Ausgabe des Selbstdiagnosesignals sind wie folgt: a. Interne Temperatur des Controllers > 80 °C; b. Der Chip funktioniert nicht richtig;
c.Der Controller verliert Strom.
7) Benutzer können J12, J14-16, J20 und J21 entsprechend ihren tatsächlichen Anforderungen auswählen.
Einbaumaße
Details bestimmen die Qualität
Das Herzstück des Leistungsschalters ist das Kontaktsystem. Es unterbricht den Strom bei Überlastung oder Kurzschluss effizient und schützt so elektrische Geräte und Personal. Das Kontaktsystem muss der Nennstromstärke standhalten und bei Überlastung schnell reagieren. Andernfalls kann der Kontakt überhitzen oder beschädigt werden. Material und Struktur der Kontaktstelle müssen eine gute Leitfähigkeit und Verschleißfestigkeit gewährleisten, um den Kontaktwiderstand zu minimieren und die Lebensdauer zu verlängern. Mechanik und Steuerkreis des Leistungsschalters müssen gut synchronisiert sein, um bei Störungen eine zuverlässige Trennung zu gewährleisten und so Elektrobrände und Geräteschäden zu minimieren. So wird das gesamte Stromnetz geschützt.
Die Lichtbogenlöschkammer ist ein weiterer wichtiger Bestandteil des Leistungsschalters. Ihre Hauptaufgabe besteht darin, den Lichtbogen zu löschen und den Stromkreis sicher zu unterbrechen. Bei einer Stromunterbrechung bildet sich zwischen den Kontaktpunkten ein Lichtbogen. Durch die Isolierung der einzelnen Elektroden verhindert die Lichtbogenlöschkammer die Ausbreitung und Neubildung des Lichtbogens. Durch den Einsatz speziell entwickelter Materialien kann die Lichtbogenlöschkammer den Lichtbogen schnell abkühlen und die entstehende Wärme ableiten. Dadurch wird der Schaden begrenzt, den der Lichtbogen am Gerät verursachen würde. Eine gute Isolierung verhindert zudem das Auftreten von Kriechströmen und gewährleistet so die Sicherheit des Bedienpersonals. Durch die Optimierung von Struktur und Materialien der Lichtbogenlöschkammer werden Leistung und Zuverlässigkeit des Leistungsschalters verbessert, um einen sicheren Betrieb unter allen Arbeitsbedingungen zu gewährleisten.
Hochleitfähige Materialien sind für alle Arten von elektrischen Geräten von entscheidender Bedeutung, vor allem zur Vermeidung von Stromschlägen und zur Verbesserung der Gesamtstabilität des Stromnetzes. Diese Materialien bieten einen niedrigen Widerstand, wenn Strom hindurchfließt, und reduzieren so die elektromagnetische Abstoßung des entsprechenden elektrischen Stroms. Eine solche elektromagnetische Abstoßung kann bei hoher Strombelastung zu Instabilitäten im Gerät und anschließendem Ausfall führen, wohingegen die gute Verwendung leitfähiger Materialien eine hohe Leitfähigkeit bei geringerem Stromverlust bewirkt. Die bessere Leitfähigkeit ermöglicht es daher, den Großteil des Fehler- oder Kurzschlussstroms schnell auf einen sicheren Pfad umzuleiten und so das Risiko eines Stromschlags zu verringern. Durch die Optimierung der elektrischen Verbindungen mithilfe hochleitfähiger Materialien kann die Stabilität des Stromnetzes erhöht und so die sichere und zuverlässige Funktion der Geräte unter Hochlastbedingungen gewährleistet werden. Dies verbessert nicht nur die Betriebsleistung der Geräte, sondern gewährleistet auch eine sichere Arbeitsumgebung für die Bediener.
Anwendungsszenarien
Elektrische Energieversorgungssysteme, industrielle Produktion, Bauindustrie
