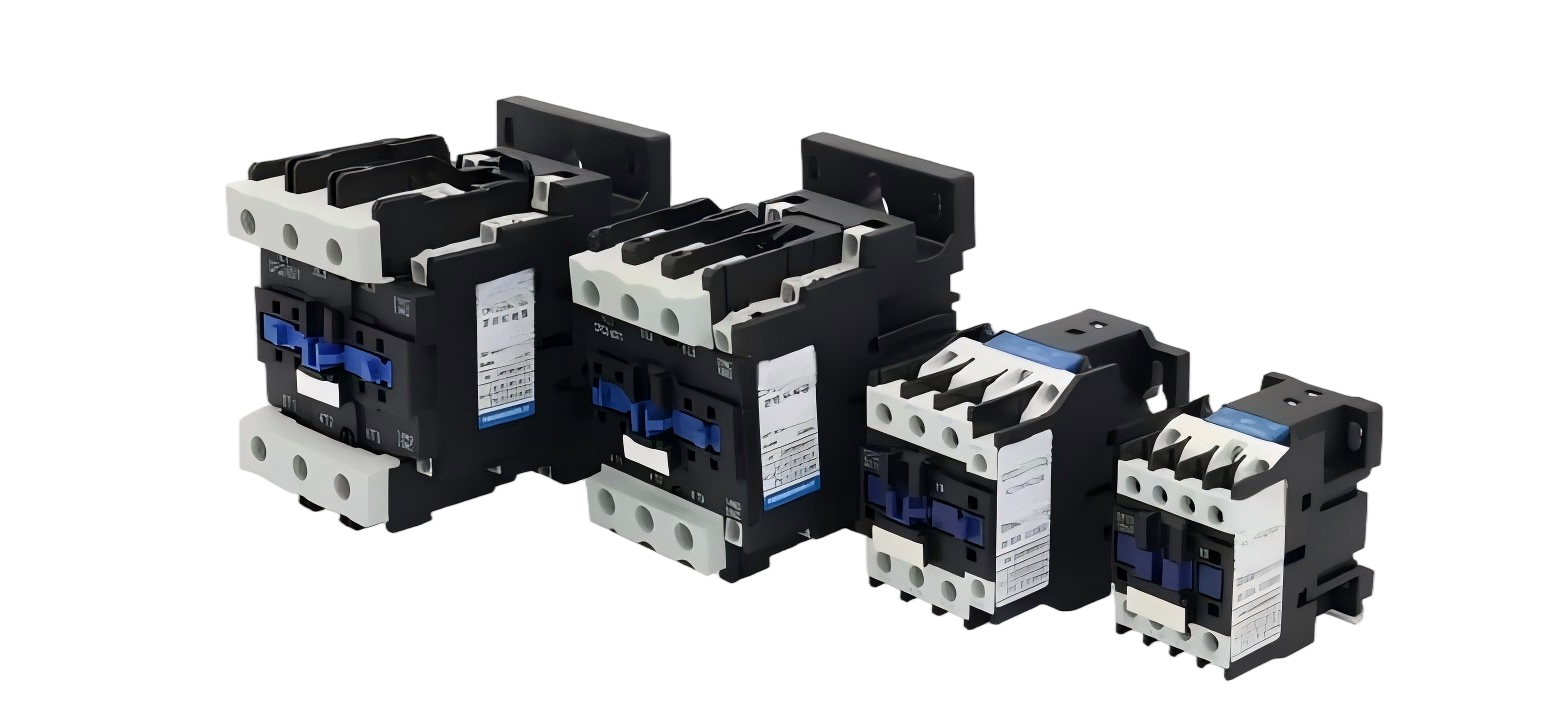

VON CJ19-25 Serie Modulare Din-Schiene AC Magnetschütz Automatische Steuerung Motor Umkehr 380V 3 Pole

Hauptspezifikationsdaten des intelligenten Schützes der Serie CJ19-25

Einführung des intelligenten Schützes der Serie CJ19-25

Die Hauptmerkmale des intelligenten Schützes der Serie CJ19-25

 1. Leistungsstarke Drehstrommotorsteuerung
Die BY CJ19-25-Serie bietet präzise Dreiphasenschützleistung für industrielle Motoranwendungen. Ausgelegt für 380 V/3-poligen Betrieb gewährleistet diese Serie zuverlässiges Schalten von Hochstromlasten bis zu 25 A in Automatisierungssystemen, HLK-Anlagen und Fertigungsanlagen. Das elektromagnetische AC-Schütz-Design nutzt elektromagnetische Spulentechnologie für schnelles Verbinden/Trennen des Stromkreises und minimiert Lichtbogenbildung durch integrierte Lichtbogenunterdrückung. Dies reduziert Spannungsspitzen und sorgt für einen stabilen Motorlauf bei häufigem Starten/Stoppen, was für Pumpen, Kompressoren und Fördersysteme entscheidend ist. Ideal für automatische Motorumkehrgeräte, die eine stabile Drehmoment- und Richtungssteuerung erfordern.

2. Verbessern Sie den Schutz der Stromqualität
Reduzieren Sie harmonische Verzerrungen und Spannungsinstabilitäten mit den Funktionen unserer Schütze zur Optimierung der Netzqualität. Durch die Minimierung von Schalttransienten und elektromagnetischen Störungen (EMI) werden Wellenformverzerrungen vermieden, die empfindliche elektronische Geräte stören können. Dies ist entscheidend für Anlagen mit Wechselrichtern oder Gleichrichtern, in denen harmonische Ströme (z. B. 3., 5., 7.) die Netzstabilität beeinträchtigen können. Die niederohmigen Kontakte des Schützes aus einer Silber-Wolfram-Legierung reduzieren die Joule-Erwärmung und verhindern so Spannungsabfälle und unsymmetrische Dreiphasenströme. In Verbindung mit Lösungen zur Oberschwingungsminderung wie aktiven Leistungsfiltern (APFs) können durch THD verursachte Geräteausfälle vollständig verhindert werden.

3. Zuverlässigkeit und Lebensdauer in Industriequalität
Das für raue Umgebungen konzipierte Schütz hat eine mechanische Lebensdauer von über 10 Millionen Schaltspielen – zehnmal länger als Standardrelais. Sein modulares DIN-Schienen-Design ermöglicht eine werkzeuglose Montage und eine nahtlose Integration in Schalttafeln. Ölgekapselte Kontakte und die vollständig abgedichtete Konstruktion schützen vor Staub, Feuchtigkeit und Korrosion und gewährleisten einen normalen Betrieb bei Temperaturen von -40 °C bis +85 °C. Mit einer Kurzschlussfestigkeit von bis zu 90 kA/1 s schützt es Motoren vor Überlastung und Phasenausfall und reduziert so Ausfallzeiten in Fabriken, Wasseraufbereitungsanlagen und Anlagen für erneuerbare Energien.

4. Antiharmonische Schalttechnologie
Die Nulldurchgangsoptimierung und die Antivibrationsarchitektur unserer Schütze können Oberschwingungsbelastungen durch nichtlineare Lasten (wie Wechselrichter und Schaltnetzteile) wirksam bekämpfen. Die elektromagnetische Spule verwendet einen Siliziumstahlkern und einen Kurzschlussring zur Unterdrückung von Wirbelströmen und reduziert so die Oberschwingungsbildung beim Schalten. Dies minimiert die Stromverzerrung (THiD

5. Modulare Flexibilität für maßgeschneiderte Lösungen
Dieses modulare DIN-Schienenschütz ermöglicht die einfache Aufrüstung älterer Systeme. Seine steckbaren Hilfskontakte (NO/NC) unterstützen individuelle Konfigurationen für Verriegelung, Signalisierung oder Schieflastkompensation. Verwenden Sie mehrere Schütze zum Aufbau von Autokommutierungsschaltungen oder kombinieren Sie sie mit den Blindleistungskompensationsmodulen von BY, um eine Leistungsfaktorkorrektur (PF) >0,95 zu erreichen. Die kompakte Bauform spart 40 % Platz im Vergleich zu herkömmlichen Schützen, während optionale Thermoschutzschalter und Überspannungsschutz individuellen Schutz vor Überspannung und Phasenausfall bieten.

Arbeitsbedingungen des intelligenten Schützes der Serie CJ19-25

Umgebungstemperatur

• Anwendbarer Temperaturbereich: -5 °C bis +40 °C
• Die 24-Stunden-Durchschnittstemperatur muss bei oder unter +35 °C gehalten werden.

Höhe:

• Die Aufstellungshöhe darf 2000 Meter nicht überschreiten.

Wetterbedingungen

Schock und Zittern

• Um eine optimale Leistung zu gewährleisten und die Lebensdauer zu verlängern, sollte das Produkt in einer Umgebung ohne nennenswerte Erschütterungen, Stöße und Vibrationen installiert werden.

Arbeitsschritte des intelligenten Schützes der Serie CJ19-25

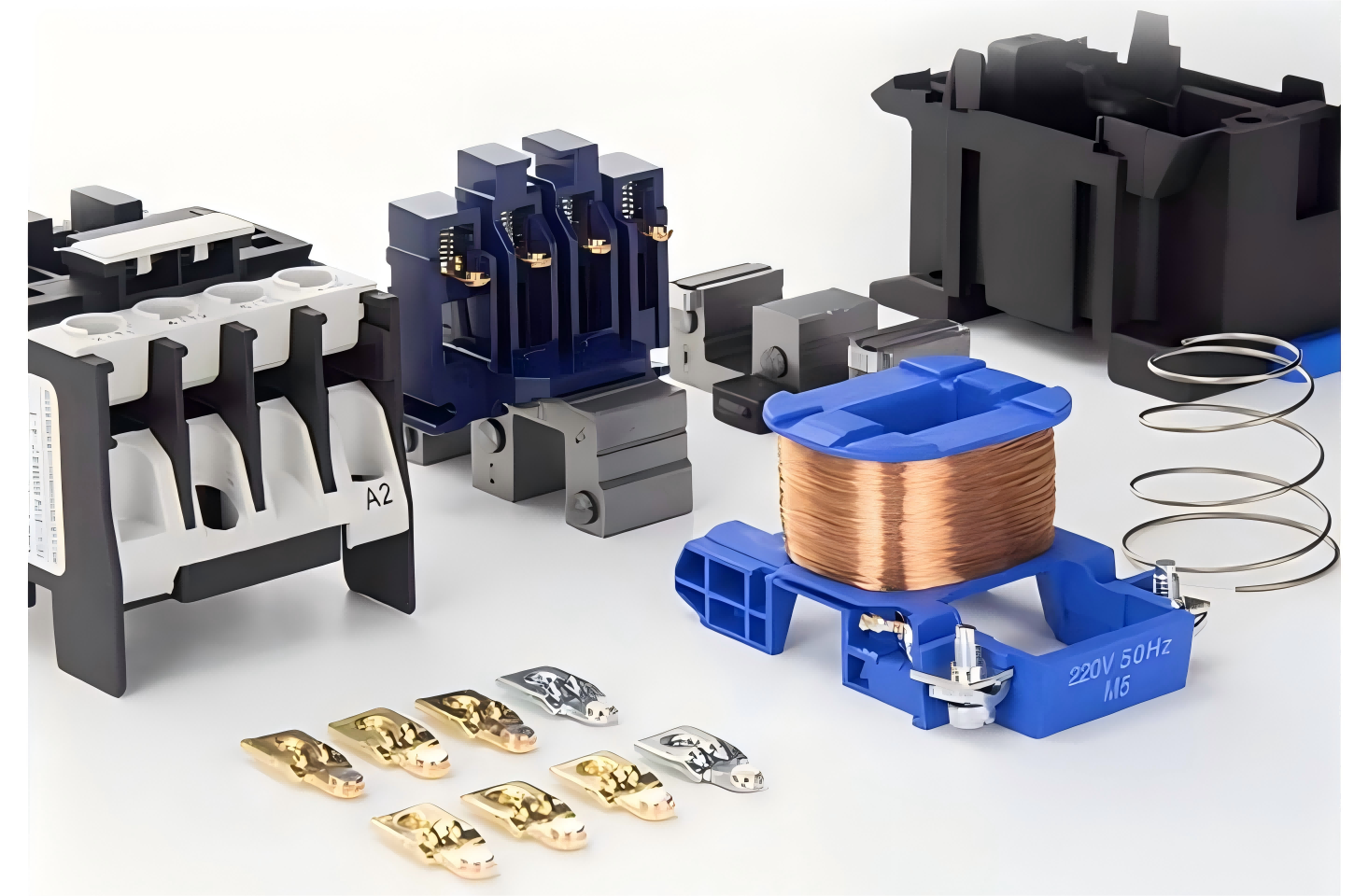

Elektromagnetische Betriebsspule und Magnetkern:
Das Funktionsprinzip basiert auf einem elektromagnetischen System. Legt der Steuerkreis eine Spannung (üblicherweise 380 V) an die Spule des Wechselstromschützes an, wird ein Magnetfeld erzeugt. Dieses Feld magnetisiert und zieht den beweglichen ferromagnetischen Kern (Anker) an, der sich in Richtung des festen Kerns bewegt und dabei die Federspannung überwindet. Diese physikalische Bewegung ist die grundlegende Aktion zum Auslösen des Kontaktschlusses. Die Spule ist für einen hohen Wirkungsgrad in Dreiphasenschützen ausgelegt, wodurch der Stromverbrauch minimiert und so indirekt die Gesamtenergieeffizienz des Systems verbessert wird. Zuverlässige elektromagnetische Wirkung gewährleistet eine schnelle Reaktion beim Starten und Stoppen von Motoren oder bei automatischen Steuerungssequenzen in Schaltanlagen, die auf Stromqualität oder Stromkreisschutzlösungen ausgerichtet sind.

Hauptstromführende Kontakte und Lichtbogenunterdrückung:
Die Hauptfunktion des Schützes wird durch seine robusten dreipoligen Hauptkontakte aus Silberlegierung (ein Satz pro Phase) erfüllt. Wenn die elektromagnetische Spule erregt und der Anker angezogen wird, schließen sich diese Kontakte mit hoher Kraft und bilden so einen niederohmigen Pfad für den Hauptlaststrom (z. B. zum Motor). Entscheidend ist, dass während der Zeit, in der die Kontakte geöffnet (stromlos) sind, hohe Ströme schädliche Lichtbögen erzeugen können. Integrierte Lichtbogenlöschkammern nutzen Metallleitbleche, um den Lichtbogen schnell abzukühlen, zu verlängern und zu löschen. Diese effektive Lichtbogenunterdrückung ist für Schütze in der Motorsteuerung und im Stromkreisschutz entscheidend, um Kontaktverschweißungen zu verhindern und elektrische Störungen zu minimieren, die empfindliche Geräte stören oder die lokale Stromqualität beeinträchtigen könnten.

Modulare DIN-Schienenmontage und Hilfskontakte:
Sein Hauptmerkmal ist sein modulares Design, optimiert für die Montage auf DIN-Schienen. Dies ermöglicht eine schnelle, werkzeuglose Installation und die einfache Integration anderer Power-Quality-Geräte im Schaltschrank, wie z. B. Relais, Leitungsschutzschalter oder Geräte zur Oberschwingungsdämpfung. Schütze enthalten typischerweise aufsteckbare modulare Hilfskontakte (NO/NC). Diese Schwachstrom-Signalkontakte sind mechanisch mit der Bewegung des Hauptschützes verbunden. Sie liefern die notwendige Statusrückmeldung (z. B. „Hauptkontakt geschlossen“) an das Steuerungssystem für die Motorkommutierung, Verriegelungs- oder Sequenzsteuerung von SPS in komplexen automatischen Steuerungssystemen für Dreiphasensysteme und verbessern so die Überwachung und Sicherheit von Stromkreisschutzlösungen.

Rückwärts-Verriegelungsmechanismus (gilt für Rückwärtsmodelle):
In einer Motorumkehrkonfiguration werden zwei CJ19-25-Schütze verwendet (einer für Vorwärts- und einer für Rückwärtsfahrt). Ihre Funktion wird durch kritische mechanische und/oder elektrische Verriegelungen gesteuert. Dadurch wird verhindert, dass beide dreiphasigen Schütze gleichzeitig mit Strom versorgt werden, was zu einem katastrophalen Kurzschluss zwischen den Phasen führen könnte. Die Verriegelung blockiert physisch das Schließen des Ankers des zweiten Schützes, wenn der erste Schütz geschlossen ist. Die elektrische Verriegelung ist häufig in den Steuerkreis integriert. Dies gewährleistet eine sichere, geordnete und automatische Steuerung von Motorrichtungsänderungen – eine wesentliche Voraussetzung für Anwendungen wie Förderbänder oder Aufzüge – und schützt den Motor und die vorgeschalteten Schutzeinrichtungen vor Schäden durch Fehlbedienung.

Größe des intelligenten Schützes der Serie CJ19-25
